7.2D - Pannelli del pavimento

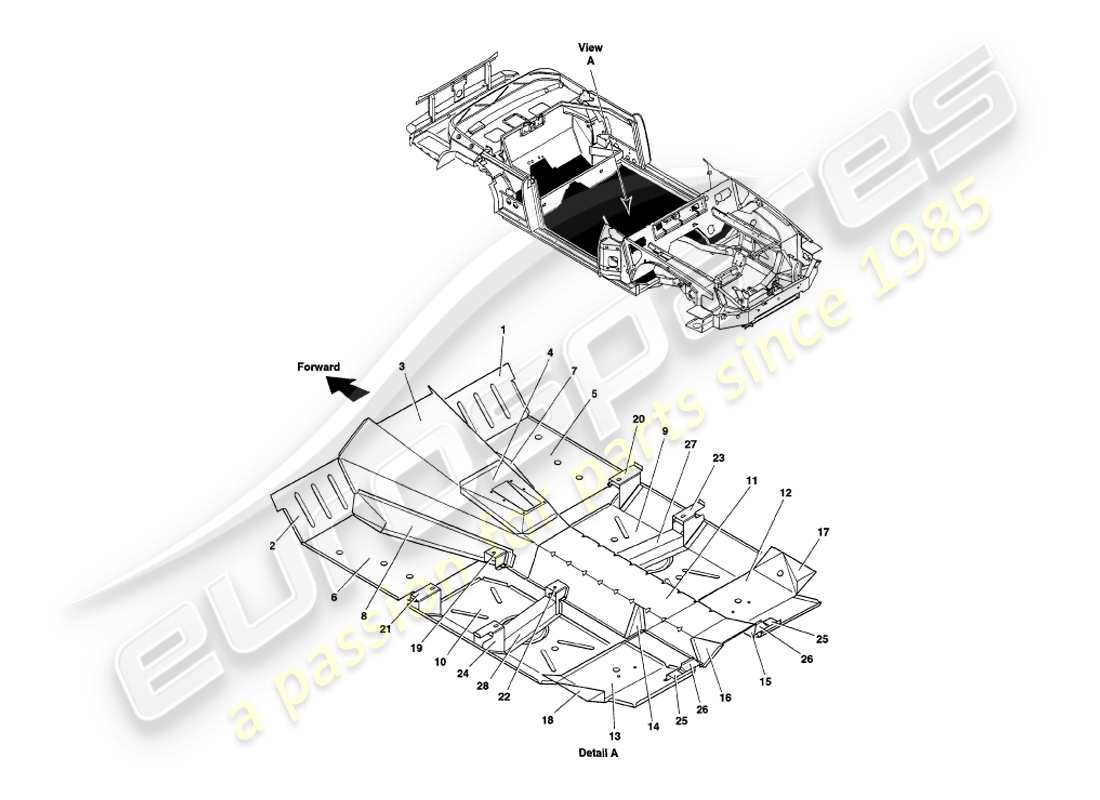

Aston Martin V8 Volante (1997) Floor Panels Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 16-72600
PEDANA DEL PANNELLO, DESTRA
da £29,62
da £29,62
# 2
MPN: 16-72601
PUNTALE DEL PANNELLO, SX
da £29,62
da £29,62
# 3
MPN: 16-56179
GRUPPO TUNNEL CAMBIO
# 4
MPN: 16-55953
GRUPPO ZOCCOLO, Cuffia leva cambio
da £97,45
da £97,45
# 5
MPN: 16-66638
PANNELLO PIANO ANTERIORE DESTRO
# 6
MPN: 16-66639
PANNELLO PIANO ANTERIORE SX
# 7
MPN: 16-72682
PANNELLO CATALIZZATORE BLISTER, DX
# 8
MPN: 16-72683
PANNELLO CATALIZZATORE BLISTER, SX
da £58,13
da £58,13
# 9
MPN: 16-65114
GRUPPO PIANO CENTRALE, DESTRO
da £71,13
da £71,13
# 10
MPN: 16-65115
GRUPPO PIANO CENTRALE, SX
da £89,00
da £89,00
# 11
MPN: 16-65118
GRUPPO TUNNEL DI TRASMISSIONE
# 12
MPN: 16-74328
GRUPPO PANNELLO, PANNELLO DEL PAVIMENTO POSTERIORE, DESTRO
da £55,12
da £55,12
# 13
MPN: 16-74329
GRUPPO PANNELLO, PANNELLO DEL PAVIMENTO POSTERIORE, SX
da £55,12
da £55,12
# 14
MPN: 16-74425
PIASTRA FAZZOLETTO, DESTRA
# 14
MPN: 16-74424
PIASTRA GUARNIZIONE, SX
# 15
MPN: 16-74422
PIASTRA LATERALE, TRASMISSIONE, DESTRA
# 16
MPN: 16-74423
PIASTRA LATERALE, TRASMISSIONE, SX
# 17
MPN: 16-74330
PANNELLO DI RINFORZO PASSARUOTA POSTERIORE SOTTOSOGLIA DX
da £23,34
da £23,34
# 18
MPN: 16-74331
PANNELLO DI RINFORZO PASSARUOTA POSTERIORE SULLA SOGLIA SX
da £23,34
da £23,34
# 19
MPN: 17-65675
GRUPPO STAFFA, MONTAGGIO SEDILE, INTERNO ANTERIORE, DESTRO
da £17,39
da £17,39
# 19
MPN: 17-65674
GRUPPO STAFFA, MONTAGGIO SEDILE, INTERNO ANTERIORE, SX
da £17,39
da £17,39
# 20
MPN: 17-65670
GRUPPO STAFFA, MONTAGGIO SEDILE, ANTERIORE ESTERNO, DESTRO
da £18,29
da £18,29
# 21
MPN: 17-65671
GRUPPO STAFFA, MONTAGGIO SEDILE, ANTERIORE ESTERNO, SINISTRO
da £18,29
da £18,29
# 22
MPN: 17-65683
GRUPPO STAFFA, MONTAGGIO SEDILE, INTERNO POSTERIORE, SX
da £17,39
da £17,39
# 22
MPN: 17-65682
GRUPPO STAFFA, MONTAGGIO SEDILE, INTERNO POSTERIORE, DESTRO
da £17,39
da £17,39
# 23
MPN: 17-65678
GRUPPO STAFFA, MONTAGGIO SEDILE, ESTERNO POSTERIORE, DESTRO
da £18,29
da £18,29
# 24
MPN: 17-65679
GRUPPO STAFFA, MONTAGGIO SEDILE, ESTERNO POSTERIORE, SX
da £18,29
da £18,29
# 25
MPN: 17-65147
STAFFA PER CAPPELLO SUPERIORE, PAVIMENTO/PARATIA POSTERIORE
da £70,08
da £70,08
# 26
MPN: 17-65705
STAFFA DI SUPPORTO CUSCINO SEDILE POSTERIORE POSTERIORE
da £93,04
da £93,04
# 27
MPN: 17-66576
RINFORZO PANNELLO PIANALE CENTRALE DESTRO
# 28
MPN: 17-66577
RINFORZO PANNELLO PIANALE CENTRALE SX
