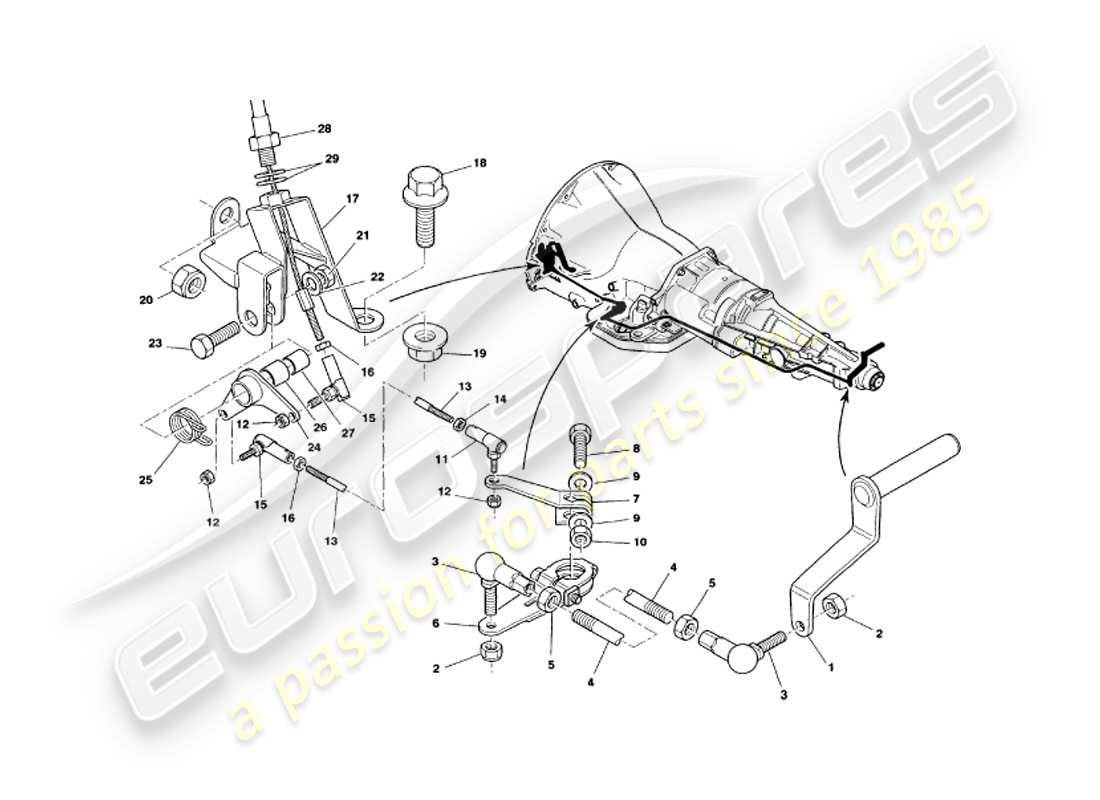

3.3B - Collegamento del cambio
Aston Martin V8 Volante (1997) Gearbox Linkage Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 42-56123
ASSIEME ALBERO E LEVA
da £5,97
da £5,97
# 2
MPN: 692135
DADO, NYLOC, M8
da £0,99
da £0,99
# 3
MPN: 695955
GIUNTO A SFERA, M8
da £75,04
da £75,04
# 4
MPN: 42-56330
GRUPPO ASTA COMANDO, SELETTORE MARCIA
da £103,04
da £103,04
# 5
MPN: 692482
Noce, M8
da £0,87
da £0,87
# 6
MPN: 42-62367
GRUPPO LEVA COMANDO MANUALE
da £35,84
da £35,84
# 7
MPN: 42-14533
LEVA KICKDOWN
da £10,94
da £10,94
# 8
MPN: 692267
BULLONE, M6X30
da £0,70
da £0,70
# 9
MPN: 692056
Rondella, PIASTRA, M6
da £0,47
da £0,47
# 10
MPN: 697122
DADO, NYLOC, M6
da £0,47
da £0,47
# 11
MPN: 694291
GIUNTO SFERICO, 10-32 UNF, LH
da £7,93
da £7,93
# 12
MPN: 589-000-0203
NUT, NYLOC, 10-32 UNF
da £1,35
da £1,35
# 13
MPN: 42-26192
ASTA DI COMANDO, KICKDOWN
da £156,33
da £156,33
# 14
MPN: 694293
DADO DI BLOCCAGGIO, 10-32 UNF, LH
da £2,24
da £2,24
# 15
MPN: 694290
GIUNTO SFERICO, 10-32 UNF, DESTRO
da £9,11
da £9,11
# 16
MPN: 694292
DADO DI BLOCCAGGIO, 10-32 UNF, DESTRA
da £0,52
da £0,52
# 17
MPN: 42-62316
GRUPPO STAFFA KICKDOWN
da £183,20
da £183,20
# 18
MPN: 695575
VITE, M12X30
Staffa kickdown al cambio
da £2,14
da £2,14
# 19
MPN: 695517
Noce, M12
da £1,15
da £1,15
# 20
MPN: 696078
DADO, NYLOC, 7/16 UNC
Staffa kickdown all'anello adattatore
da £0,47
da £0,47
# 21
MPN: 541006
DADO, 3/8 FDS
Leva a campana sulla staffa kickdown
da £0,47
da £0,47
# 22
MPN: 119482
Rondella, MOLLA, 3/8
Leva a campana sulla staffa kickdown
da £0,47
da £0,47
# 23
MPN: 690163
VITE, 3/8 UNC X 1 1/4
Leva a campana sulla staffa kickdown
da £3,09
da £3,09
# 24
MPN: 096-031-0001
LEVA A CAMPANELLO, KICKDOWN
da £180,82
da £180,82
# 25
MPN: 42-54108
MOLLA, CAMPANELLO
da £15,36
da £15,36
# 26
MPN: 690672
CESPUGLIO ESTERNO, 1/2 X 5/8
da £5,19
da £5,19
# 27
MPN: 081-031-0146
CESPUGLIO, INTERNO, 1/2 X 3/8
da £12,55
da £12,55
# -
-
COMPOSTO ANTIGRIPPANTE
Applicare tra i cespugli
# 28
MPN: 08-26191
CAVO, KICKDOWN
da £60,38
da £60,38
# 29
MPN: 692058
Rondella, PIASTRA, M10
Utilizzare in modo selettivo
da £0,47
da £0,47
