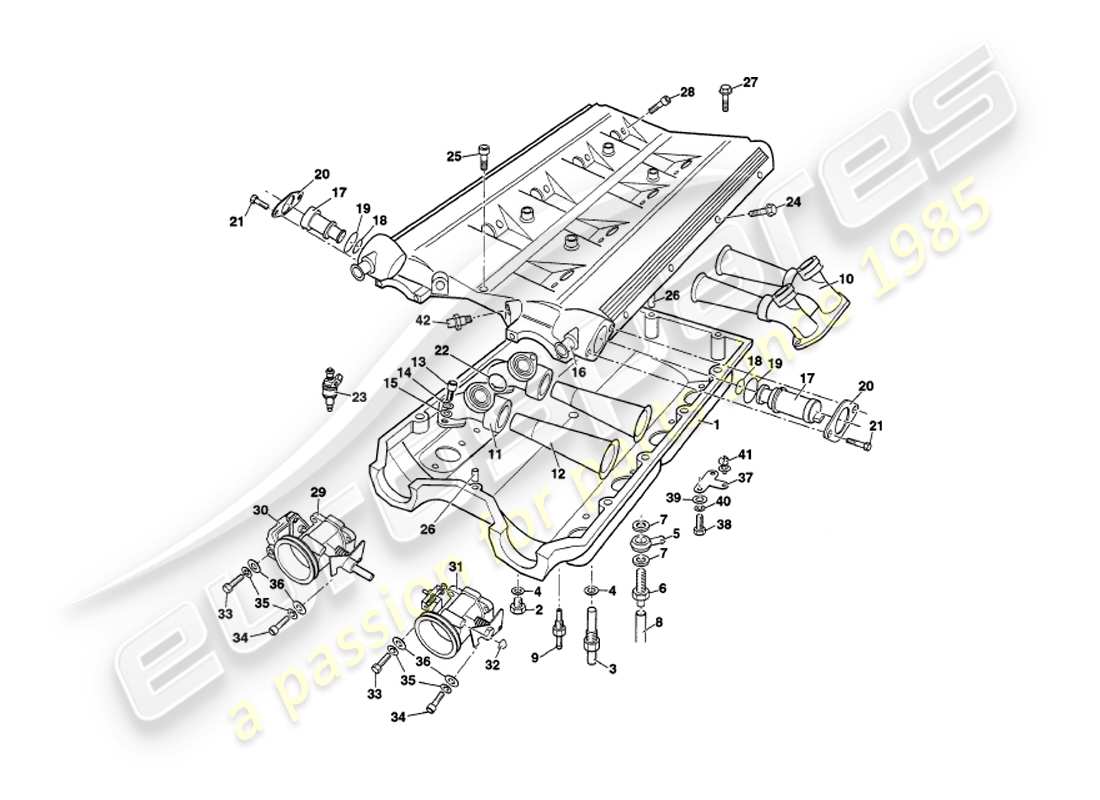

2.2A - Collettori di aspirazione e Plenum
Aston Martin V8 Volante (1997) Inlet Manifolds and Plenum Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
-
BASE DELLA CAMERA DEL PLENUM
Parte di 08-64960 M/C superiore e base pr
# -
-
LOCTITE 5699, ULTRA GRIGIO
Camera plenaria dall'alto alla base
# -
-
STRISCIA DI TENUTA, 6MM DIA
Camera plenaria dall'alto alla base
# -
-
O-RING, BASE PLENUM SU TESTE CILINDRO
# 2
MPN: 119591
SPINA, 1/8 BSP
da £11,43
da £11,43
# 3
MPN: 08-21079
GRUPPO RACCORDO ARIA
da £44,52
da £44,52
# 4
MPN: 095-033-0161
RONDELLA IN Rondella
# 5
MPN: 069-033-0168
BANJO, SERBATOIO A VUOTO DECOLLO
da £54,17
da £54,17
# 6
MPN: 08-26434
MONTAGGIO BULLONE BANJO
da £47,21
da £47,21
# 7
MPN: 022-033-0202
Rondella DI TENUTA, BANJO
da £1,90
da £1,90
# 8
MPN: 692546
TUBO, POLYVON, 1/8 DIA
da £8,13
da £8,13
# 9
MPN: 08-55718
GRUPPO NIPPLO, 1/4 BSP
da £20,58
da £20,58
# 10
MPN: 08-64709
GRUPPO COLLETTORE ASPIRAZIONE ARIA
# 11
MPN: 08-64710
Collettore di aspirazione
Parte dell'articolo 10
da £401,73
da £401,73
# 12
MPN: 08-25695
TROMBA, COLLETTORE DI ASPIRAZIONE
Parte dell'articolo 10
da £68,41
da £68,41
# -
-
LOCTITE 648, TROMBE SUI COLLETTORI DI ASPIRAZIONE
Parte dell'articolo 10
# 13
MPN: 694035
VITE CAP, 1/4 UNC X 1
Plenum base e collettori alle teste
da £0,57
da £0,57
# 14
MPN: 119480
Rondella, MOLLA, 1/4
Plenum base e collettori alle teste
# 15
MPN: 692056
Rondella, PIASTRA, M6
Plenum base e collettori alle teste
da £0,47
da £0,47
# -
-
PARTE SUPERIORE DELLA CAMERA DEL PLENUM
Parte di 08-64960 M/C superiore e base pr
# 16
MPN: 08-26578
TUBETTO DI SPURGO, VALVOLA ARIA
da £5,01
da £5,01
# -
-
LOCTITE 648, TRONCO DI SPURGO SULLA PARTE SUPERIORE DEL PLENUM
# 17
MPN: 08-56335
VALVOLA DI CONTROLLO ARIA MINIMO
da £480,08
da £480,08
# 18
MPN: 08-26152
O-RING PICCOLO
da £3,73
da £3,73
# 19
MPN: 08-26153
O-RING GRANDE
da £3,98
da £3,98
# 20
MPN: 08-26150
ANELLO DI MORSETTO
da £8,32
da £8,32
# 21
MPN: 08-26151
VITE, ATTACCO VALVOLA ARIA
da £0,85
da £0,85
# 22
MPN: 08-26107
O-RING, PLENUM SUPERIORE AI COLLETTORI
# 23
MPN: 08-20006
INIETTORE
da £147,66
da £147,66
# -
-
O-RING
# 24
MPN: 08-25909
BULLONE, PARTE SUPERIORE DELLA CAMERA DEL PLENUM
da £14,07
da £14,07
# 25
MPN: 692092
VITE CAP, M6X35
PARTE SUPERIORE DELLA CAMERA DEL PLENUM
da £1,16
da £1,16
# 26
MPN: 06-26127
TASSELLO
Posizione superiore della camera plenaria
da £8,13
da £8,13
# 27
MPN: 08-25910
BULLONE, PARTE SUPERIORE DELLA CAMERA DEL PLENUM
da £54,12
da £54,12
# 28
MPN: 694210
VITE CAP, M8X16
PARTE SUPERIORE DELLA CAMERA DEL PLENUM
da £0,70
da £0,70
# -
-
GRUPPO CORPO FARFALLATO DESTRO
Include potenziometro
# 29
MPN: 08-56172
CORPO FARFALLATO DESTRO
# 30
MPN: 08-56705
POTENZIOMETRO FARFALLA, KIT DI RICAMBIO
# 31
MPN: 08-56173
CORPO FARFALLATO SX
da £857,84
da £857,84
# 32
MPN: 08-54412
TAPPO ANTIMANOMISSIONE
Bypass al minimo
da £0,70
da £0,70
# 33
MPN: 693236
BULLONE, M6X25
Corpi farfallati al plenum
da £0,51
da £0,51
# 34
MPN: 692745
VITE CAP, M6X25
Corpi farfallati al plenum
da £0,47
da £0,47
# 35
MPN: 692046
Rondella, MOLLA, M6
Corpi farfallati al plenum
da £0,47
da £0,47
# 36
MPN: 692056
Rondella, PIASTRA, M6
Corpi farfallati al plenum
da £0,47
da £0,47
# -
-
LOCTITE 5699, ULTRA GRIGIO
Corpi farfallati al plenum
# 37
MPN: 08-26698
STAFFA CLIP CAVO
da £72,83
da £72,83
# 38
MPN: 692090
VITE, M5X12
Staffa, al plenum
da £0,47
da £0,47
# 39
MPN: 692055
Rondella, PIASTRA, M5
Staffa, al plenum
da £0,47
da £0,47
# 40
MPN: 692045
Rondella, MOLLA, M5
Staffa, al plenum
da £0,47
da £0,47
# 41
MPN: 694900
CLIP PER CAVO
da £1,21
da £1,21
# -
-
CLIP, DA CAVO A CAVO
Guida a destra
# -
-
LOCTITE, BLOCCO BLOCCO 270
# 42
MPN: 08-20003
SENSORE TEMPERATURA ARIA
da £66,50
da £66,50
