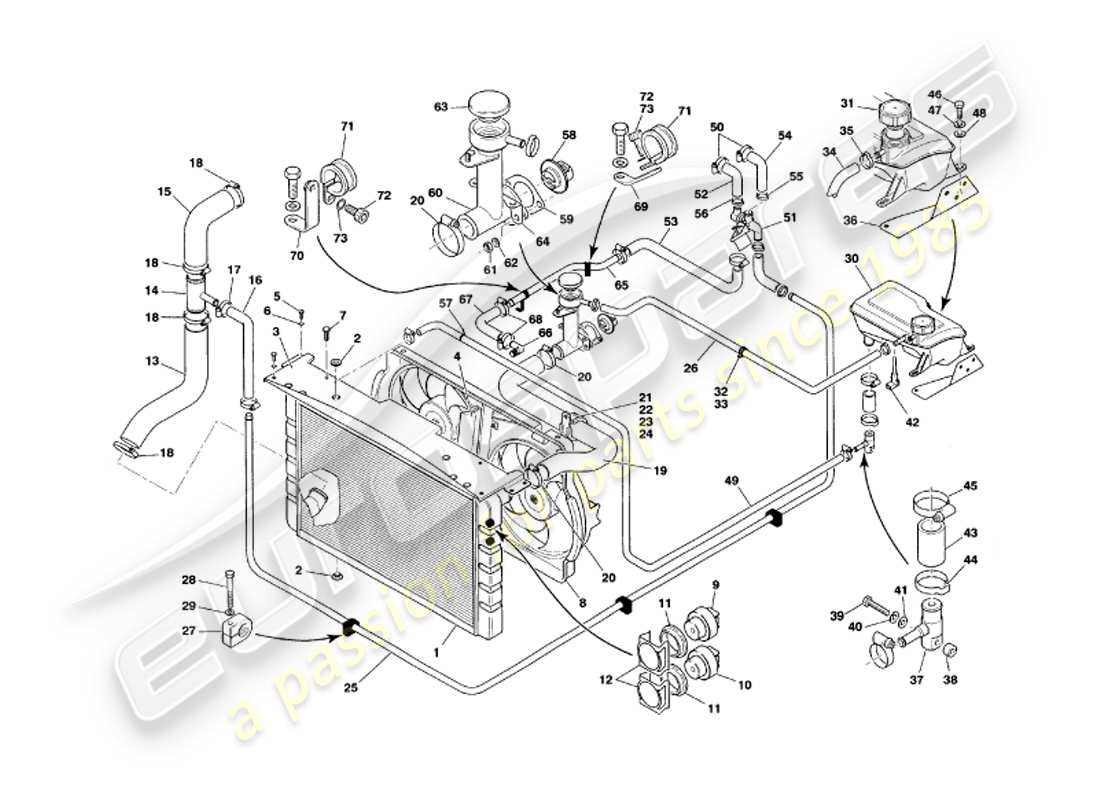

1.7A - Sistema di raffreddamento ad acqua
Aston Martin V8 Volante (1997) Water Cooling System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 32-72518
Montaggio del radiatore
# 1
MPN: 32-75409
GRUPPO RADIATORE (BOCCOLE FILETTATE)
Le ultime auto
da £1.290,00
da £1.290,00
# -
-
INTERRUTTORI DELLA VENTOLA DI RAFFREDDAMENTO IN OTTONE, FILETTATI
Le ultime auto
# 2
MPN: 692266
GOMMA DI TENUTA, MONTAGGIO RADIATORE
da £9,94
da £9,94
# 3
MPN: 32-73110
GRUPPO PIASTRA SUPERIORE, RADIATORE
da £305,57
da £305,57
# 4
MPN: 692369
GUARNIZIONE IN GOMMA
da £22,67
da £22,67
# 5
MPN: 695563
VITE, FLG, M6X16
# 6
MPN: 692066
Rondella, SPRF, M6
da £0,47
da £0,47
# 7
MPN: 695160
VITE, FLG, M8X30
da £1,15
da £1,15
# 8
MPN: 32-70532
GRUPPO VENTOLA DI RAFFREDDAMENTO E CAPPUCCIO
da £919,31
da £919,31
# 9
MPN: 32-52534
INTERRUTTORE VENTOLA DI RAFFREDDAMENTO 95C
da £138,65
da £138,65
# 10
MPN: 32-52535
INTERRUTTORE VENTOLA DI RAFFREDDAMENTO 103C
da £138,65
da £138,65
# 11
MPN: 32-15804
CESPUGLIO, LONTRA, Y11
da £2,09
da £2,09
# 12
MPN: 32-15805
CLIP, LONTRA, Y11
da £2,48
da £2,48
# 13
MPN: 32-64772
TUBO FLESSIBILE, RADIATORE AL PEZZO A T
# 14
MPN: 32-64121
PEZZO A T
da £211,15
da £211,15
# 15
MPN: 32-64773
TUBO, PEZZO A T DELLA POMPA DELL'ACQUA
# 16
MPN: 32-64128
GOMITO, TUBO
# 17
MPN: 690358
CLIP TUBO, 25MM - 40MM
da £7,10
da £7,10
# 18
MPN: 692000
CLIP, 1 3/4 - 2 1/4
da £3,09
da £3,09
# 19
MPN: 32-64748
TUBO D'USCITA AL RADIATORE
da £181,63
da £181,63
# -
-
LOCTITE
# 20
MPN: 691408
CLIP TUBO, 35MM - 50MM
da £3,20
da £3,20
# 21
MPN: 694876
CLIP P
da £3,49
da £3,49
# 22
MPN: 693236
BULLONE, M6X25
da £0,51
da £0,51
# 23
MPN: 692056
Rondella, PIASTRA, M6
da £0,47
da £0,47
# 24
MPN: 692046
Rondella, MOLLA, M6
da £0,47
da £0,47
# 25
MPN: 89-66599
TUBO, RITORNO RISCALDATORE
da £122,84
da £122,84
# 26
MPN: 32-66606
TUBO, SFIATO
Guida a destra Realizzato da 692643
# 26
MPN: 32-66607
TUBO, SFIATO
Guida a sinistra Realizzato da 692643
# -
-
CINGHIA PER CAVO
# 27
MPN: 694672
MORSETTO DI MONTAGGIO TUBO, 15MM DIA
da £5,27
da £5,27
# 28
MPN: 694191
VITE, M6X50
da £0,71
da £0,71
# 29
MPN: 692056
Rondella, PIASTRA, M6
da £0,47
da £0,47
# 30
MPN: 32-66595
VASO DI ESPANSIONE
da £171,04
da £171,04
# -
-
ETICHETTA, LIVELLO LIQUIDO REFRIGERANTE, SERBATOIO DI ESPANSIONE
# 31
MPN: 32-66596
TAPPO VASO ESPANSIONE
da £34,40
da £34,40
# 32
MPN: 694671
CLIP P, 17MM
da £2,90
da £2,90
# 33
MPN: 692243
VITE, M5X16
da £0,47
da £0,47
# 34
MPN: 692644
TUBO, TROPPO PIENO DEL SERBATOIO DI ESPANSIONE
da £27,80
da £27,80
# 35
MPN: 692613
CLIP TUBO 8-16MM
da £1,55
da £1,55
# 36
MPN: 32-66514
GRUPPO STAFFA DI MONTAGGIO, VASO DI ESPANSIONE
da £6,19
da £6,19
# 37
MPN: 32-66499
CURVA SUPPORTO VASO ESPANSIONE
da £134,85
da £134,85
# 38
MPN: 83-65022
DISTANZIATORE
Attacco al gomito
da £0,47
da £0,47
# 39
MPN: 692241
VITE, M6X35
Attacco al gomito
da £0,47
da £0,47
# 40
MPN: 692046
Rondella, MOLLA, M6
Attacco al gomito
da £0,47
da £0,47
# 41
MPN: 692056
Rondella, PIASTRA, M6
Attacco al gomito
da £0,47
da £0,47
# 42
MPN: 32-66597
SENSORE, AVVISO BASSO LIVELLO REFRIGERANTE
da £182,55
da £182,55
# 43
MPN: 32-66598
TUBO, CURVA DI SUPPORTO AL SERBATOIO DI ESPANSIONE
da £3,72
da £3,72
# 44
MPN: 694620
CLIP, OETIKER 316
da £1,22
da £1,22
# 45
MPN: 691024
CLIP, GIUBILEO
da £2,11
da £2,11
# 46
MPN: 693220
BULLONE, M6X12
Si fissano le staffe del serbatoio di espansione
da £0,47
da £0,47
# 47
MPN: 692046
Rondella, MOLLA, M6
Si fissano le staffe del serbatoio di espansione
da £0,47
da £0,47
# 48
MPN: 692056
Rondella, PIASTRA, M6
Si fissano le staffe del serbatoio di espansione
da £0,47
da £0,47
# 49
MPN: 32-54682
TUBO D'ESPANSIONE AL RADIATORE
Guida a destra Realizzato da 692643
# 49
MPN: 32-54683
TUBO D'ESPANSIONE AL RADIATORE
Guida a sinistra Realizzato da 692643
# 50
MPN: 114679
CLIP TUBO, 16 - 25MM
da £0,52
da £0,52
# 51
MPN: 89-64778
VALVOLA DEL RISCALDATORE
da £57,16
da £57,16
# 52
MPN: 095-089-0108
TUBO, INGRESSO RISCALDATORE ALLA VALVOLA DELL'ACQUA
da £22,24
da £22,24
# 53
MPN: 89-16162
TUBO FLESSIBILE, TUBO DI ALIMENTAZIONE ALLA VALVOLA DELL'ACQUA
da £47,56
da £47,56
# 54
MPN: 89-16162
CURVA TUBO, VALVOLA ACQUA
Taglia da 89-16162 (forma 2 gomiti)
da £47,56
da £47,56
# 55
MPN: 692723
MORSETTO PER L'ORECCHIO
da £2,09
da £2,09
# 56
MPN: 692722
MORSETTO PER L'ORECCHIO
da £1,04
da £1,04
# 57
MPN: 693374
FASCETTA
da £0,47
da £0,47
# 58
MPN: 095-003-0103
TERMOSTATO, 82C
da £28,84
da £28,84
# 59
MPN: 080-003-0110
GUARNIZIONE
da £5,96
da £5,96
# 60
MPN: 03-56111
GRUPPO TUBOLARE DI USCITA/COLLO DI RIEMPIMENTO
da £424,07
da £424,07
# 61
MPN: 123115
NUT, NYLOC, 5/16 UNF
Collegamento del tronchetto di uscita
da £3,58
da £3,58
# 62
MPN: 119471
Rondella, PIASTRA, 5/16
Collegamento del tronchetto di uscita
# 63
MPN: 03-56291
TAPPO, COLLO DI RIEMPIMENTO
da £59,21
da £59,21
# 64
MPN: 03-26464
STAFFA, GRUPPO, SUPPORTO SFIATO
da £11,31
da £11,31
# 65
MPN: 05-64711
TUBO, BLOCCO ENTRATA RISCALDATORE
da £200,63
da £200,63
# 66
MPN: 05-20467
GOMITO 90
da £7,04
da £7,04
# 67
MPN: 08-71232
TUBO, CURVA A TUBO
da £45,97
da £45,97
# 68
MPN: 114679
FASCETTA TUBO, ST/STL
da £0,52
da £0,52
# 69
MPN: 01-64723
Gruppo staffa, tubo del riscaldatore
da £4,53
da £4,53
# 70
MPN: 01-64895
Gruppo staffa, tubo del riscaldatore
da £4,73
da £4,73
# 71
MPN: 694671
CLIP P, 17MM
Fissaggio del tubo del riscaldatore
da £2,90
da £2,90
# 72
MPN: 695259
TAPPO A VITE, M5X16
Fissaggio del tubo del riscaldatore
da £2,11
da £2,11
# 73
MPN: 692065
Rondella, SPRF, M5
Fissaggio del tubo del riscaldatore
da £0,47
da £0,47
# -
-
MORSETTO DI MONTAGGIO TUBO
Guida a sinistra
# -
-
BULLONE, M6X40
Guida a sinistra
# -
-
Rondella, PIASTRA, M6
Guida a sinistra
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1997) COFANO DELLA VENTOLA DEL RADIATORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1997) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1997) GENERATORE, MOTORINO DI AVVIAMENTO E POMPA DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1997) COLLEGAMENTO E CONTROLLI DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1997) COLLETTORI DI ASPIRAZIONE E PLENUM DIAGRAMMA DELLE PARTI")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1997) FILTRI DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1997) SISTEMA DI INIEZIONE DELL'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (1997) SISTEMA DI VUOTO DIAGRAMMA DELLE PARTI")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1997) INIEZIONE ELETTRONICA DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6.webp "ASTON MARTIN V8 VOLANTE (1997) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1997) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1997) CONVERTITORE DI COPPIA DIAGRAMMA DELLE PARTI")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1997) RAFFREDDAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1997) SELETTORE MARCIA DIAGRAMMA DELLE PARTI")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1997) COLLEGAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1997) CAMBIO A QUATTRO VELOCITÀ DIAGRAMMA DELLE PARTI")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1997) TUBO DI TORSIONE E ALBERO DELL'ELICA DIAGRAMMA DELLE PARTI")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1997) UNITÀ IPOIDE DIAGRAMMA DELLE PARTI")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1997) GRUPPO ALBERO MOTORE E MOZZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (1997) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1997) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1997) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1997) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1997) SERVO E MODULATORE DIAGRAMMA DELLE PARTI")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1997) FRENI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1997) FRENI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1997) FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1997) INGRANAGGIO A PEDALE DIAGRAMMA DELLE PARTI")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1997) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1997) COMPONENTI ELETTRICI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1997) FARI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1997) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1997) LAMPADE PER INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1997) LAMPADINE DIAGRAMMA DELLE PARTI")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1997) TERGICRISTALLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1997) LAVAVETRI DIAGRAMMA DELLE PARTI")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1997) COMPONENTI SOTTOCOFANO, FINO AL VIN 89026 DIAGRAMMA DELLE PARTI")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1997) COMPONENTI SOTTOCOFANO, VIN 89027 ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1997) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1997) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1997) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1997) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1997) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1997) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELÈ, SU VIN 89026 DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELÈ, VIN 89027 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELÈ, SU VIN 89026 DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELÈ, VIN 89027 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1997) IMBRACATURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1997) TELAIO DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1997) STRUTTURA FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1997) STRUTTURA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1997) STRUTTURA POSTERIORE, PARAURTI E BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1997) PANNELLI DEL PAVIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1997) SOVRASTRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1997) PANNELLI DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1997) SPORTELLI DEL SERBATOIO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VOLANTE (1997) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (1997) MECCANISMO DI CHIUSURA DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (1997) SIGILLI METEOROLOGICI DIAGRAMMA DELLE PARTI")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1997) SIGILLI METEOROLOGICI DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1997) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1997) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1997) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1997) COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (1997) COPERCHIO DEL BAULE DIAGRAMMA DELLE PARTI")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1997) PARAURTI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1997) BICCHIERE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1997) SEDILI ANTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1997) SEDILI POSTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1997) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1997) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1997) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1997) INVOLUCRO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1997) CONSOLE CENTRALE E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1997) RIVESTIMENTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1997) ASSETTO DI AVVIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1997) ASSORBIMENTO DEL SUONO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1997) TAPPETI DIAGRAMMA DELLE PARTI")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (1997) ASSEMBLAGGIO DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1997) IDRAULICA DEL COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1997) LEGNI DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1997) LEGNI DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1997) MONTAGGIO CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1997) ABBASSAMENTO DEL FINESTRINO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1997) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1997) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1997) INSTALLAZIONE INTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1997) SENSORI, INTERRUTTORI, SOLENOIDI, MOTORI ECC DIAGRAMMA DELLE PARTI")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1997) EQUIPAGGIAMENTO OPZIONALE DIAGRAMMA DELLE PARTI")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1997) STRUMENTI E ARTICOLI VARI DIAGRAMMA DELLE PARTI")
-part-diagram-1.1.webp "ASTON MARTIN V8 VOLANTE (1997) BLOCCO CILINDRO DIAGRAMMA DELLE PARTI")
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1997) ALBERO MOTORE, PISTONI E ASTE DIAGRAMMA DELLE PARTI")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (1997) TESTE DEI CILINDRI DIAGRAMMA DELLE PARTI")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1997) SCATOLA DELLA DISTRIBUZIONE, POMPA DELL'ACQUA E RUOTE DENTATE DIAGRAMMA DELLE PARTI")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1997) CINTURE E CATENE DIAGRAMMA DELLE PARTI")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1997) POMPA E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1997) SISTEMA DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
