4.2 - Sospensioni anteriori

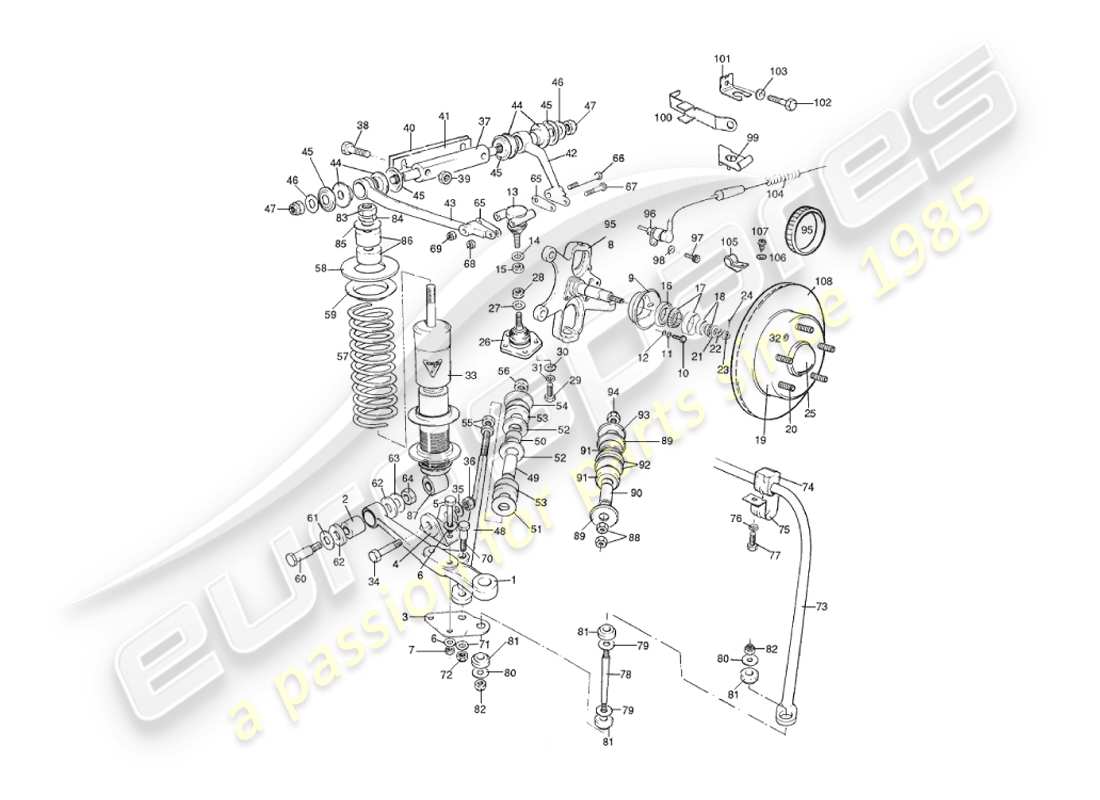

Aston Martin V8 Virage (2000) Front Suspension Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 23-54608
BRACCIO OSCILLANTE INFERIORE, DESTRO
da £417,51
da £417,51
# 1
MPN: 23-54609
BRACCIO OSCILLANTE INFERIORE, SX
da £417,51
da £417,51
# 2
MPN: 23-14431
BOCCOLA METALASTICA
# 3
MPN: 23-13039
STAFFA DI MONTAGGIO BARRA ANTIROLLIO DESTRA
da £20,08
da £20,08
# 3
MPN: 23-13040
STAFFA DI MONTAGGIO BARRA ANTIROLLIO SX
da £20,02
da £20,02
# 4
MPN: 23-54627
GRUPPO MONTAGGIO SERRANDA INFERIORE
da £68,64
da £68,64
# 5
MPN: 692187
BULLONE, M10 X 60
Staffe ARB e ammortizzatore con osso
da £2,05
da £2,05
# 6
MPN: 692058
Rondella, PIASTRA, M10
Staffe ARB e ammortizzatore con osso
da £0,47
da £0,47
# 7
MPN: 692034
DADO, NYLOC, M10
Staffe ARB e ammortizzatore con osso
da £0,47
da £0,47
# 8
MPN: 23-54610
GRUPPO COLLEGAMENTO VERTICALE E FUSINO, DESTRA
Viraggio
da £1.675,90
da £1.675,90
# 8
MPN: 23-55674
GRUPPO COLLEGAMENTO VERTICALE E FUSINO, DESTRA
VOLANTE
da £1.484,33
da £1.484,33
# 8
MPN: 23-54611
GRUPPO COLLEGAMENTO VERTICALE E FUSINO, SX
Viraggio
da £1.339,52
da £1.339,52
# 8
MPN: 23-55675
GRUPPO COLLEGAMENTO VERTICALE E FUSINO, SX
VOLANTE
da £1.484,33
da £1.484,33
# -
-
COLLEGAMENTO VERTICALE, DX
Viraggio
# -
-
COLLEGAMENTO VERTICALE, DX
VOLANTE
# -
-
COLLEGAMENTO VERTICALE, SX
Viraggio
# -
-
COLLEGAMENTO VERTICALE, SX
VOLANTE
# -
-
FUSELLO ANTERIORE
# 9
MPN: 23-50442
SCUDO ACQUA, DESTRA
da £7,08
da £7,08
# 9
MPN: 23-51049
PROTEZIONE ACQUA, SX
da £7,54
da £7,54
# 10
MPN: 692262
VITE, M6 X 12
Attacco scudo acqua
da £0,47
da £0,47
# 11
MPN: 692046
Rondella, MOLLA, M6
Attacco scudo acqua
da £0,47
da £0,47
# 12
MPN: 692056
Rondella, PIASTRA, M6
Attacco scudo acqua
da £0,47
da £0,47
# 13
MPN: 23-26003
MONTAGGIO GIUNTO SFERICO SUPERIORE
da £140,30
da £140,30
# 14
MPN: 119474
Rondella, PIASTRA, 1/2
da £0,47
da £0,47
# 15
MPN: 691147
DADO, L/2 UNF, TESTA ESAGONALE
da £0,51
da £0,51
# 16
MPN: 23-50445
PARAOLIO, MOZZO ANTERIORE
da £20,86
da £20,86
# 17
MPN: 23-50443
Cuscinetto ruota anteriore, interno
da £36,08
da £36,08
# 18
MPN: 23-50444
Cuscinetto ruota anteriore, esterno
da £32,96
da £32,96
# 19
MPN: 23-50296
MOZZO ANTERIORE
da £364,56
da £364,56
# 20
MPN: 23-55228
PERNO RUOTA, MOZZO ANTERIORE
da £22,16
da £22,16
# 21
MPN: 23-10672
D' Rondella
da £8,78
da £8,78
# 22
MPN: 694377
Noce, semplice, M16
da £2,39
da £2,39
# 23
MPN: 694378
FERMO DADO
da £6,41
da £6,41
# 24
MPN: 119537
Coppiglia, 1/8 X l 1/8
da £34,44
da £34,44
# 25
MPN: 23-51524
TAPPO GRASSO
da £5,34
da £5,34
# 26
MPN: 23-26004
GRUPPO GIUNTO SFERICO INFERIORE
Superamento
Superamento
# 27
MPN: 692141
Rondella, PIASTRA, 9/16
da £0,47
da £0,47
# 28
MPN: 123114
NUT, NYLOC, 9/16 UNF
da £2,64
da £2,64
# 29
MPN: 530508
VITE, 5/16 UNF X L
da £0,88
da £0,88
Questa parte sostituisce il numero di parte 697350
# 30
MPN: 119471
Rondella, PIASTRA, 5/16
# 31
MPN: 119481
Rondella, MOLLA, 5/16
# 32
MPN: 692297
VITE, M8 X 16 TESTA SVASATA
Ritenzione del disco
da £0,61
da £0,61
# 33
MPN: 23-54420
AMMORTIZZATORE ANTERIORE
Salone Virage
# 33
MPN: 23-55587
AMMORTIZZATORE ANTERIORE
Volante decappottabile
# 34
MPN: 23-11108
BULLONE, 9/16 UNF X 3 3/4
da £49,40
da £49,40
# 35
MPN: 692141
Rondella, PIASTRA, 9/16
da £0,47
da £0,47
# 36
MPN: 123114
NUT, NYLOC, 9/16 UNF
da £2,64
da £2,64
# 37
MPN: 23-54364
ALBERO, FORCELLA SUPERIORE
da £137,69
da £137,69
# 38
MPN: 695213
BULLONE, M12 X 70
da £2,12
da £2,12
# 39
MPN: 692508
DADO, CONLOC, M12
da £1,77
da £1,77
# 40
MPN: 23-54747
SPESSORE, CAMBER, 0.8 MM DI SPESSORE
da £7,94
da £7,94
# 41
MPN: 23-13979
DISTANZIATORE, 1.6 MM DI SPESSORE
da £16,97
da £16,97
# 42
MPN: 23-54370
BRACCIO OSCILLANTE SUPERIORE, ANTERIORE
da £613,29
da £613,29
# 43
MPN: 23-10544
BRACCIO OSCILLANTE SUPERIORE
da £136,65
da £136,65
# 44
MPN: 095-023-0113
BOCCOLA SLIPFLEX
da £44,03
da £44,03
# 45
MPN: 095-023-0112
Rondella BOCCOLA FORCELLA SUPERIORE
da £33,90
da £33,90
# 46
MPN: 095-023-0115
Rondella, SPECIALE, 1/2
da £4,12
da £4,12
# 47
MPN: 690156
NUT, NYLOC, 1/2 UNF
da £3,04
da £3,04
# 48
MPN: 23-10491
PUNTO DI REAZIONE DEL FRENO
da £262,31
da £262,31
# 49
MPN: 23-16504
TUBO DISTANZIATORE
da £33,18
da £33,18
# 50
MPN: 23-16506
TUBO, PUNTE DI REAZIONE DEL FRENO
da £76,20
da £76,20
# 51
MPN: 23-10620
Rondella, PUNTE DI REAZIONE DEL FRENO
da £13,57
da £13,57
# 52
MPN: 23-16507
Rondella PRESCOLANA
da £55,63
da £55,63
# 53
MPN: 23-17549
BOCCOLA, GOMMA, PUNTE DI REAZIONE FRENO
# 54
MPN: 23-14600
RONDELLA Rondella
da £71,91
da £71,91
# 55
MPN: 691269
DADO DI BLOCCAGGIO, 3/4 UNF
da £1,82
da £1,82
# 56
MPN: 690805
NUT, NYLOC, 3/4 UNF
da £2,17
da £2,17
# 57
MPN: 23-54422
MOLLA DA STRADA, ANTERIORE
da £437,86
da £437,86
# 58
MPN: 23-10958
GOMMA ISOLANTE, MOLLA ANTERIORE
da £31,07
da £31,07
# 59
MPN: 23-52735
PIASTRA DI COPERTURA, MOLLA
da £81,67
da £81,67
# 60
MPN: 23-10547
BULLONE FORCELLA INFERIORE
da £242,88
da £242,88
# 61
MPN: 23-10546
Rondella
da £15,73
da £15,73
# 62
MPN: 23-14335
Rondella DI SPINTA
da £40,30
da £40,30
# 63
MPN: 119475
Rondella, PIASTRA, 5/8
da £0,59
da £0,59
# 64
MPN: 123117
NUT, NYLOC, 5/8 UNF
da £2,56
da £2,56
# 65
MPN: 23-10678
SPESSORE FORCELLA SUPERIORE
da £5,44
da £5,44
# 66
MPN: 520648
BULLONE, 3/8 UNF X 6
da £9,00
da £9,00
# 67
MPN: 23-26552
BULLONE SPECIALE 3/8 UNF X 2 3/4 TESTA A CUPOLA
Dal braccio oscillante superiore al giunto sferico
da £23,34
da £23,34
# 68
MPN: 542006
DADO, 3/8 UNF, SERRATURA ESAGONALE
Dal braccio oscillante superiore al giunto sferico
da £0,88
da £0,88
# 69
MPN: 123113
NUT, NYLOC, 3/8 UNF
da £1,01
da £1,01
# 70
MPN: 521018
BULLONE, 5/8 UNF X 2 1/4
da £6,69
da £6,69
# 71
MPN: 119475
Rondella, PIASTRA, 5/8
da £0,59
da £0,59
# 72
MPN: 123117
DADO, 5/8 UNF
da £2,56
da £2,56
# 73
MPN: 23-10788
BARRA ANTIROLLIO, ANTERIORE
Salone Virage
da £307,87
da £307,87
# 73
MPN: 23-55610
BARRA ANTIROLLIO, ANTERIORE
Volante decappottabile
da £798,23
da £798,23
# 74
MPN: 23-16508
GOMMA DI MONTAGGIO, BARRA ANTIROLLIO
da £31,22
da £31,22
# 75
MPN: 23-16509
MORSETTO BARRA ANTIROLLIO
da £11,92
da £11,92
# 76
MPN: 692047
Rondella, MOLLA, M8
da £0,47
da £0,47
# 76
MPN: 119471
Rondella, PIASTRA, 5/16
# 77
MPN: 692129
VITE, M8
da £0,60
da £0,60
# 78
MPN: 23-10930
LINK BARRA ANTIROLLIO
da £178,47
da £178,47
# 79
MPN: 020-023-0150
Rondella INTERNA BARRA ANTIROLLIO
da £5,23
da £5,23
# 80
MPN: 020-023-0149
Rondella, PIASTRA, 5/16
# 81
MPN: 020-023-0148
BOCCOLA COLLEGAMENTO BARRA ANTIROLLIO
da £12,76
da £12,76
# 82
MPN: 692135
DADO, NYLOC, M8
da £0,95
da £0,95
# 83
MPN: 23-55744
DADO, SUPERIORE, M12
da £0,95
da £0,95
# 84
MPN: 96-15919
Rondella, MOLLA
Parti degli ammortizzatori anteriori
da £0,76
da £0,76
# 85
MPN: 96-15920
Rondella PIATTA
Parti degli ammortizzatori anteriori
da £2,87
da £2,87
# 86
MPN: 96-15921
BOCCOLA, IN ALTO
Parti degli ammortizzatori anteriori
da £12,71
da £12,71
# 87
MPN: 23-55745
BUSH, OCCHIO
da £16,21
da £16,21
# 88
MPN: 691269
DADO DI BLOCCAGGIO, 3/4 UNF
Volante da (V) 60082 e 60074/8/9
da £1,82
da £1,82
# 89
MPN: 23-71935
RONDELLA Rondella
Volante da (V) 60082 e 60074/8/9
da £46,85
da £46,85
# 90
MPN: 23-16504
TUBO DISTANZIATORE
Volante da (V) 60082 e 60074/8/9
da £33,18
da £33,18
# 91
MPN: 23-71934
BOCCOLA, GOMMA, PUNTE DI REAZIONE FRENO
Volante da (V) 60082 e 60074/8/9
da £62,48
da £62,48
# 92
MPN: 17-71777
RONDELLA Rondella. SALDATO ALLA TRAVERSA ANTERIORE
Volante da (V) 60082 e 60074/8/9
da £47,09
da £47,09
# 93
MPN: 23-14600
RONDELLA Rondella
Volante da (V) 60082 e 60074/8/9
da £71,91
da £71,91
# 94
MPN: 690805
NUT, NYLOC, 3/4 UNF
Volante da (V) 60082 e 60074/8/9
da £2,17
da £2,17
# 95
MPN: 26-51630
ANELLO SENSORE
Auto con ABS da (V) 60006
da £18,96
da £18,96
# 96
MPN: 90-54140
SENSORE VELOCITÀ DESTRO
Auto con ABS da (V) 60006
da £167,66
da £167,66
# 96
MPN: 90-54141
SENSORE VELOCITÀ, SX
Auto con ABS da (V) 60006
da £167,66
da £167,66
# 97
MPN: 694211
VITE CAP, M6 X 16, COLLEGARE IL SENSORE AL COLLEGAMENTO VERTICALE
Auto con ABS da (V) 60006
da £0,89
da £0,89
# 98
MPN: 692046
Rondella, MOLLA, M6, SENSORE COLLEGATO AL COLLEGAMENTO VERTICALE
Auto con ABS da (V) 60006
da £0,47
da £0,47
# 99
MPN: 90-54578
STAFFA SNODO SUPERIORE DESTRO SUPPORTO CAVO SENSORE
Auto con ABS da (V) 60006
# 99
MPN: 90-54579
STAFFA SNODO SUPERIORE SX SUPPORTO CAVO SENSORE
Auto con ABS da (V) 60006
da £36,08
da £36,08
# 100
MPN: 90-53913
STAFFA BRACCIO OSCILLANTE SUPERIORE, SUPPORTO CAVO SENSORE
Auto con ABS da (V) 60006
da £65,65
da £65,65
# 101
MPN: 90-53905
STAFFA SUPPORTO CAVO SENSORE
Auto con ABS da (V) 60006
da £4,29
da £4,29
# 102
MPN: 692262
VITE, M6 X 12, STAFFA AL TELAIO
Auto con ABS da (V) 60006
da £0,47
da £0,47
# 103
MPN: 692046
Rondella, MOLLA, M6, STAFFA AL TELAIO
Auto con ABS da (V) 60006
da £0,47
da £0,47
# 104
MPN: 693212
SPIRAP, 1/2 DE, CAVO SENSORE ANTERIORE
Auto con ABS da (V) 60006
da £8,54
da £8,54
# 105
MPN: 695047
P'CLIP, CAVO SENSORE ANTERIORE
Auto con ABS da (V) 60006
da £2,67
da £2,67
# 106
MPN: 692045
Rondella, MOLLA, M5, CLIP P SUL TELAIO
Auto con ABS da (V) 60006
da £0,47
da £0,47
# 107
MPN: 692242
VITE, M5 X 12, CLIP A P SUL TELAIO
Auto con ABS da (V) 60006
da £0,47
da £0,47
# -
-
FASCETTA
Da marzo 1994
# 108
-
DISCO FRENO ANTERIORE
Vedi la sezione 5.1
-part-diagram-4.3a.webp "ASTON MARTIN V8 VIRAGE (2000) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (2000) PIANTONE DELLO STERZO, 1993 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (2000) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-5.1a.webp "ASTON MARTIN V8 VIRAGE (2000) FRENI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (2000) FRENI ANTERIORI, SOLO VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (2000) FRENI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (2000) FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (2000) INGRANAGGIO A PEDALE DIAGRAMMA DELLE PARTI")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (2000) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (2000) RUOTE E PNEUMATICI, SOLO VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (2000) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1b.webp "ASTON MARTIN V8 VIRAGE (2000) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (2000) LAMPADE E LAMPADINE DIAGRAMMA DELLE PARTI")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (2000) COMPONENTI E CABLAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VIRAGE (2000) COMPONENTI E CABLAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (2000) COMPONENTI E CABLAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (2000) COMPONENTI E CABLAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (2000) COMPONENTI E CABLAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (2000) COMPONENTI E CABLAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (2000) TERGICRISTALLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (2000) LAVAVETRI E LAVAFARI DIAGRAMMA DELLE PARTI")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (2000) TELAIO DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (2000) CINTURE DI SICUREZZA, EUROPA, BERLINA E VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (2000) CINTURE DI SICUREZZA, STATI UNITI, BERLINA DIAGRAMMA DELLE PARTI")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (2000) SOVRASTRUTTURA DEL TELAIO, ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (2000) SOVRASTRUTTURA DEL TELAIO, POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (2000) PANNELLI DELLA CARROZZERIA, BERLINA DIAGRAMMA DELLE PARTI")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (2000) PANNELLI DELLA CARROZZERIA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (2000) PANNELLI DELLA CARROZZERIA, BERLINA DIAGRAMMA DELLE PARTI")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (2000) PORTE, SALONE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (2000) PORTE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (2000) CHIUSURA DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (2000) SIGILLI METEOROLOGICI, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.5.webp "ASTON MARTIN V8 VIRAGE (2000) CORPO, ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.6.webp "ASTON MARTIN V8 VIRAGE (2000) CARROZZERIA, COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.7a.webp "ASTON MARTIN V8 VIRAGE (2000) CARROZZERIA, POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) SPORTELLI DEL SERBATOIO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) SPORTELLI DEL SERBATOIO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (2000) SPORTELLI DEL SERBATOIO DEL CARBURANTE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (2000) FINITURE INTERNE, CRUSCOTTO E CONSOLE CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (2000) ALLESTIMENTI INTERNI, BERLINA DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (2000) DASH HOUSING, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (2000) CONSOLLE CENTRALE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (2000) ROTAIA DI TESTATA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (2000) RIVESTIMENTO POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (2000) ALLESTIMENTI INTERNI, ALLESTIMENTI SEDILI E SEDILI EUROPEI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (2000) ALLESTIMENTI INTERNI, CINTURE DI SICUREZZA USA DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (2000) ALLESTIMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (2000) ASSEMBLAGGIO DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (2000) SISTEMA IDRAULICO DEL COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGGIO CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGGIO CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGGIO CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (2000) ABBASSAMENTO DELLA LUCE DEL QUARTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (2000) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (2000) INSTALLAZIONE INTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (2000) SENSORI, INTERRUTTORI, SOLENOIDI, MOTORI ECC DIAGRAMMA DELLE PARTI")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (2000) EQUIPAGGIAMENTO OPZIONALE DIAGRAMMA DELLE PARTI")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (2000) STRUMENTI E ARTICOLI VARI DIAGRAMMA DELLE PARTI")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (2000) SET DI GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (2000) BLOCCO CILINDRO DIAGRAMMA DELLE PARTI")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (2000) ALBERO MOTORE, PISTONI E ASTE DIAGRAMMA DELLE PARTI")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (2000) TESTATA, FINO A VIN 60224 DIAGRAMMA DELLE PARTI")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (2000) TESTATA, VOLANTE DA VIN 69225 DIAGRAMMA DELLE PARTI")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (2000) SCATOLA DELLA DISTRIBUZIONE, POMPA DELL'ACQUA E RUOTE DENTATE DIAGRAMMA DELLE PARTI")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (2000) CINTURE E CATENE DIAGRAMMA DELLE PARTI")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (2000) POMPA E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (2000) SISTEMA DI RAFFREDDAMENTO DELL'OLIO, FINO A CIRCA VIN 60192 DIAGRAMMA DELLE PARTI")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (2000) SISTEMA DI RAFFREDDAMENTO DELL'OLIO, VOLANTE, CIRCA VIN 60193 IN POI DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (2000) SISTEMA DI RAFFREDDAMENTO AD ACQUA, FINO A CIRCA VIN 60192 DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (2000) SISTEMA DI RAFFREDDAMENTO AD ACQUA, VOLANTE, CIRCA VIN 60193 IN POI DIAGRAMMA DELLE PARTI")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) CALOTTA VENTOLA RADIATORE, FINO A CIRCA VIN 60192 DIAGRAMMA DELLE PARTI")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) COPRIVENTOLA DEL RADIATORE, VOLANTE, CIRCA VIN 60193 IN POI DIAGRAMMA DELLE PARTI")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (2000) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (2000) BOBINA DI ACCENSIONE, DISTRIBUTORE E MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (2000) GENERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (2000) COLLEGAMENTO E CONTROLLI DELL'ACCELERATORE, FINO AL VIN 60224 DIAGRAMMA DELLE PARTI")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (2000) COLLEGAMENTO E CONTROLLI DELL'ACCELERATORE, VOLANTE, VIN 69225 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (2000) COLLETTORI DI ASPIRAZIONE E PLENUM DIAGRAMMA DELLE PARTI")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (2000) FILTRI DELL'ARIA, FINO A VIN 60224 DIAGRAMMA DELLE PARTI")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (2000) FILTRI DELL'ARIA, VOLANTE, VIN 69224 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-2.3.webp "ASTON MARTIN V8 VIRAGE (2000) SISTEMA DI INIEZIONE DELL'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (2000) SISTEMA DI VUOTO DIAGRAMMA DELLE PARTI")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (2000) INIEZIONE ELETTRONICA DEL CARBURANTE, FINO AL VIN 60224 DIAGRAMMA DELLE PARTI")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (2000) INIEZIONE ELETTRONICA DEL CARBURANTE, VOLANTE, VIN 69225 ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (2000) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (2000) SISTEMA DI SCARICO, PRIME AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (2000) SISTEMA DI SCARICO, VOLANTE, DA 1993 A VIN 60224 DIAGRAMMA DELLE PARTI")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (2000) IMPIANTO DI SCARICO, VOLANTE, VIN 69225 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-3.10.webp "ASTON MARTIN V8 VIRAGE (2000) UNITÀ IPOIDE DIAGRAMMA DELLE PARTI")
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGGIO IPOIDE DIAGRAMMA DELLE PARTI")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (2000) GRUPPO ALBERO MOTORE E MOZZO DIAGRAMMA DELLE PARTI")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (2000) CONVERTITORE DI COPPIA, A CIRCA VIN 60042 DIAGRAMMA DELLE PARTI")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATICO DIAGRAMMA DELLE PARTI")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (2000) TRASMISSIONE AUTOMATICA, RAFFREDDAMENTO DEL CAMBIO, FINO A CIRCA VIN 60042 DIAGRAMMA DELLE PARTI")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (2000) TRASMISSIONE AUTOMATICA, RAFFREDDAMENTO DEL CAMBIO, DA CIRCA VIN 60043 A CIRCA VIN 60192 DIAGRAMMA DELLE PARTI")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (2000) TRASMISSIONE AUTOMATICA, RAFFREDDAMENTO DEL CAMBIO, DA CIRCA VIN 60193 DIAGRAMMA DELLE PARTI")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GRUPPO SELETTORE DI VELOCITÀ, FINO A CIRCA VIN 60042 DIAGRAMMA DELLE PARTI")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (2000) GRUPPO SELETTORE VELOCITÀ 4, VOLANTE, CIRCA VIN 60043 ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (2000) SELETTORE DI VELOCITÀ 4, COLLEGAMENTO GEAROX, VOLANTE, CIRCA VIN 60043 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (2000) SCATOLA INGRANAGGI E TRENO DI VELOCITÀ A 3 VELOCITÀ DIAGRAMMA DELLE PARTI")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (2000) SCATOLA INGRANAGGI E TRENO DI VELOCITÀ A 4 VELOCITÀ DIAGRAMMA DELLE PARTI")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (2000) CORPO VALVOLA, COPPA E ALBERO DELL'ELICA A 3 VELOCITÀ DIAGRAMMA DELLE PARTI")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (2000) CORPO VALVOLA, COPPA E ALBERO DELL'ELICA A 4 VELOCITÀ DIAGRAMMA DELLE PARTI")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (2000) FRIZIONE E VOLANO DIAGRAMMA DELLE PARTI")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (2000) IDRAULICA DELLA FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (2000) CAMBIO MANUALE, INVOLUCRO E SELETTORE DIAGRAMMA DELLE PARTI")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (2000) CAMBIO MANUALE, TRENO DI INGRANAGGI E ALBERO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-4.1.webp "ASTON MARTIN V8 VIRAGE (2000) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
