aston martin v8 virage (2000) sistema di iniezione dell'aria secondaria diagramma delle parti

2.3 - Sistema di iniezione dell'aria secondaria

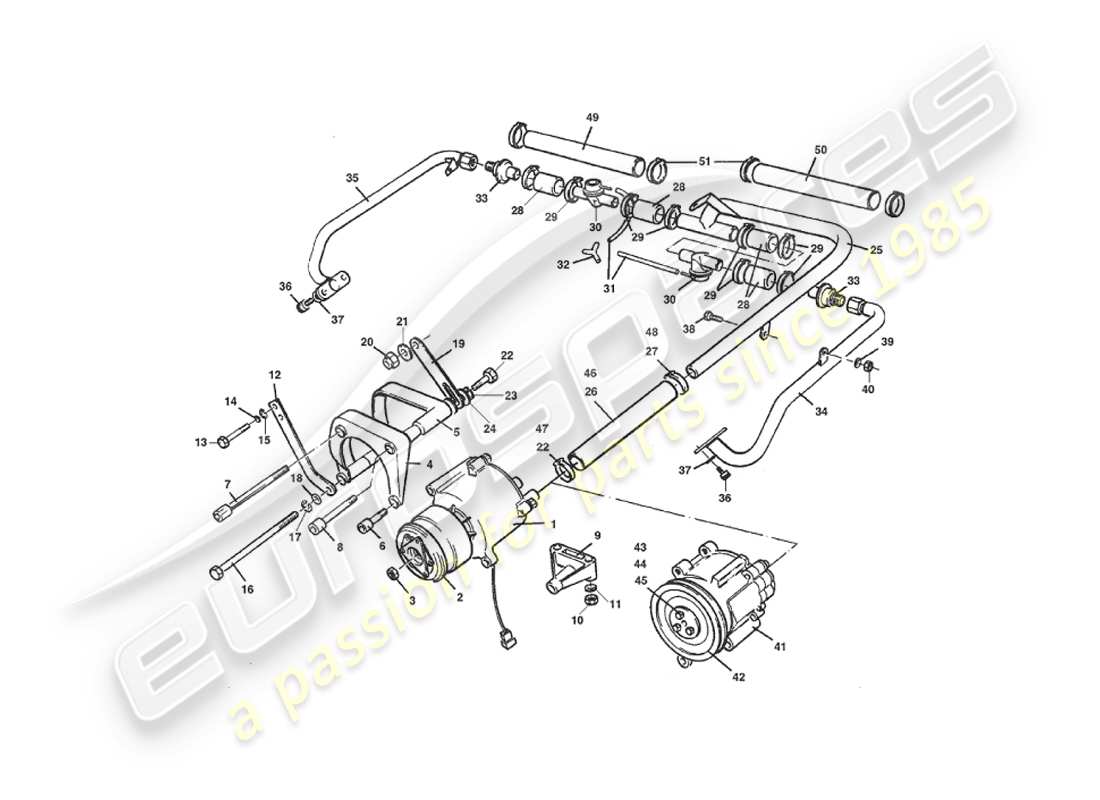

Aston Martin V8 Virage (2000) Secondary Air Injection System Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                    #
                    Numero di parte
                    Descrizione
                    Chiave
                    Prezzo
                    # 1
                    MPN: 07-26472
                    POMPA D'ARIA
                    Motore a benzina senza piombo
                    da £650,78
                    da £650,78
                    POMPA ARIA-NIPPONDENSO Genuine Aston Martin - Nuovo (Per ordinare)
                    # 2
                    MPN: 07-26471
                    Frizione
                    Motore a benzina senza piombo
                    da £434,71
                    da £434,71
                    Frizione Genuine Aston Martin - Nuovo (Per ordinare)
                    # 3
                    MPN: 692232
                    DADO DI BLOCCAGGIO, M14, SOTTILE
                    Motore a benzina senza piombo
                    da £2,21
                    da £2,21
                    DADO M14 PLN ESAGONALE SOTTILE Genuine Aston Martin - Nuovo (Per ordinare)
                    # -
                    -
                    LOCTITE, NUTLOCK 242, BLU
                    Motore a benzina senza piombo
                    # 4
                    MPN: 07-26460
                    ESTERNO DELL'ALLOGGIAMENTO, POMPA DELL'ARIA
                    da £221,13
                    da £221,13
                    POMPA DELL'ARIA ESTERNA HSG Genuine Aston Martin - Nuovo (Per ordinare)
                    # 5
                    MPN: 07-26462
                    GRUPPO CUSTODIA INTERNA, POMPA ARIA
                    da £107,40
                    da £107,40
                    ASSEMBLAGGIO HSG INNR-AIR PMP Genuine Aston Martin - Nuovo (Per ordinare)
                    # 6
                    MPN: 693782
                    VITE CAP, M8 X 20
                    da £0,55
                    da £0,55
                    VITE M8 X20 CAPPUCCIO Genuine Aston Martin - Nuovo (Per ordinare)
                    # 7
                    MPN: 694261
                    VITE CAP, M8 X 100
                    da £2,59
                    da £2,59
                    VITE M8 X100 PRESA CP Genuine Aston Martin - Nuovo (Per ordinare)
                    # 8
                    MPN: 694480
                    VITE CAP, M8 X 70
                    da £0,88
                    da £0,88
                    VITE M8 X70 CAPPUCCIO Genuine Aston Martin - Nuovo (Per ordinare)
                    # 9
                    MPN: 07-26223
                    GRUPPO STAFFA DI MONTAGGIO POMPA ARIA
                    da £92,20
                    da £92,20
                    MONTAGGIO DELLA STAFFA DI MONTAGGIO Genuine Aston Martin - Nuovo (Per ordinare)
                    # 10
                    MPN: 123115
                    NUT, NYLOC, 5/16 UNF
                    Staffa di montaggio sulla testata
                    da £3,58
                    da £3,58
                    Nut, Nyloc,5/16UNF Caso temporale da bloccare Genuine Aston Martin - Nuovo (Per ordinare)
                    DISTANZIATORE Genuine Ferrari Parte - Nuovo (Per ordinare)
                    # 11
                    MPN: 119471
                    Rondella, PIASTRA, 5/16
                    Staffa di montaggio sulla testata
                    Rondella, PIASTRA, 5/16in Genuine Aston Martin - Nuovo (Per ordinare)
                    # 12
                    MPN: 07-25872
                    PIASTRA, PERNO, POMPA ARIA
                    da £32,65
                    da £32,65
                    PIASTRA - PERNO Genuine Aston Martin - Nuovo (Per ordinare)
                    # 13
                    MPN: 692087
                    VITE, M8 X 20
                    Piastra girevole sul coperchio anteriore
                    Vite, M8 x 20, piastra sul coperchio anteriore Genuine Aston Martin - Nuovo (Per ordinare)
                    # 14
                    MPN: 692047
                    Rondella, MOLLA, M8
                    Piastra girevole sul coperchio anteriore
                    da £0,47
                    da £0,47
                    Rondella M8 MOLLA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 15
                    MPN: 692057
                    Rondella, PIASTRA, M8
                    Piastra girevole sul coperchio anteriore
                    da £0,47
                    da £0,47
                    Rondella M8 PIANA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 16
                    MPN: 693217
                    BULLONE, M10 X 160
                    Pompa AIR alla staffa
                    da £11,21
                    da £11,21
                    BULLONE M10 X 160 ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                    # 17
                    MPN: 692068
                    Rondella, ANTISCIVOLO, M10
                    Pompa AIR alla staffa
                    da £0,47
                    da £0,47
                    Rondella M10 S/PROVA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 18
                    MPN: 692058
                    Rondella, PIASTRA, M10
                    Pompa AIR alla staffa
                    da £0,47
                    da £0,47
                    Rondella M10 PIANA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 19
                    MPN: 07-25871
                    COLLEGAMENTO DI REGOLAZIONE, POMPA DELL'ARIA
                    da £31,72
                    da £31,72
                    REGOLAZIONE DEL COLLEGAMENTO Genuine Aston Martin - Nuovo (Per ordinare)
                    # 20
                    MPN: 692034
                    DADO, NYLOC, M10
                    Collegamento di regolazione al perno
                    da £0,47
                    da £0,47
                    DADO M10 ESAGONALE SLK Genuine Aston Martin - Nuovo (Per ordinare)
                    # 21
                    MPN: 692058
                    Rondella, PIASTRA, M10
                    Collegamento di regolazione al perno
                    da £0,47
                    da £0,47
                    Rondella M10 PIANA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 22
                    MPN: 692185
                    VITE DI FERMO, M10 X 25
                    Collegamento di regolazione alla pompa AIR
                    da £1,00
                    da £1,00
                    VITE M10 X25 TESTA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                    # 23
                    MPN: 692048
                    Rondella, MOLLA, M10
                    Collegamento di regolazione alla pompa AIR
                    da £0,47
                    da £0,47
                    Rondella M10 MOLLA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 24
                    MPN: 692058
                    Rondella, PIASTRA, M10
                    Collegamento di regolazione alla pompa AIR
                    da £0,47
                    da £0,47
                    Rondella M10 PIANA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 25
                    MPN: 07-26641
                    TUBO INIEZIONE ARIA PRIMARIA
                    Viraggio. Volante fino a (V) 60224
                    da £160,56
                    da £160,56
                    TUBO DI INIEZIONE ARIA DI MONTAGGIO-PRM Genuine Aston Martin - Nuovo (Per ordinare)
                    # 25
                    MPN: 07-72927
                    TUBO INIEZIONE ARIA PRIMARIA
                    Volante da (V) 69225
                    da £459,96
                    da £459,96
                    GRUPPO TUBO INIEZIONE ARIA Genuine Aston Martin - Nuovo (Per ordinare)
                    # -
                    -
                    CLIP TUBO
                    Tubo primario al tubo di aspirazione della pompa AIR
                    # -
                    -
                    VITE, M5 X 16
                    Tubo primario al tubo di aspirazione della pompa AIR
                    # -
                    -
                    Rondella, COMUNE, 3/16 ID
                    Tubo primario al tubo di aspirazione della pompa AIR
                    # -
                    -
                    Noce, M5
                    Tubo primario al tubo di aspirazione della pompa AIR
                    # -
                    -
                    Rondella, MOLLA, 1/4
                    Tubo primario al perno della testata
                    # -
                    -
                    Rondella, PIASTRA, 1/4
                    Tubo primario al perno della testata
                    # -
                    -
                    DADO DI BLOCCAGGIO, 1/4
                    Tubo primario al perno della testata
                    # 26
                    MPN: 694790
                    TUBO FLESSIBILE DA POMPA DELL'ARIA A TUBO PRIMARIO, 180MM
                    Motore a benzina senza piombo
                    da £69,41
                    da £69,41
                    TUBO - SILICONE Genuine Aston Martin - Nuovo (Per ordinare)
                    # 27
                    MPN: 694620
                    CLIP, OETIKER 316 - ATTACCO TUBO
                    Motore a benzina senza piombo
                    da £1,22
                    da £1,22
                    CLIP ETICHETTA 316 Genuine Aston Martin - Nuovo (Per ordinare)
                    # 28
                    MPN: 696337
                    TUBO, INIEZIONE ARIA, 50MM
                    Motore a benzina senza piombo
                    da £61,10
                    da £61,10
                    TUBO.SILIC.27MMX19MM Genuine Aston Martin - Nuovo (Per ordinare)
                    # 29
                    MPN: 692723
                    MORSETTO PER L'ORECCHIO - ATTACCO TUBO
                    Motore a benzina senza piombo
                    da £2,09
                    da £2,09
                    MORSETTO - ORECCHIO NO286 Genuine Aston Martin - Nuovo (Per ordinare)
                    # 30
                    MPN: 07-26602
                    Valvola di commutazione ARIA
                    Motore a benzina senza piombo
                    da £75,76
                    da £75,76
                    Valvola di commutazione ARIA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 31
                    MPN: 692546
                    TUBO, POLYVON, 1/8 DIA.
                    Valvola di commutazione ARIA
                    da £8,13
                    da £8,13
                    TUBO 1/8 ID PLVN NERO Genuine Aston Martin - Nuovo (Per ordinare)
                    # 32
                    MPN: 08-21068
                    La tua connessione
                    Valvola di commutazione ARIA
                    La tua connessione Genuine Aston Martin - Nuovo (Per ordinare)
                    # 33
                    MPN: 07-26655
                    VALVOLA DI CONTROLLO
                    da £66,86
                    da £66,86
                    VALVOLA DI CONTROLLO Genuine Aston Martin - Nuovo (Per ordinare)
                    # 34
                    MPN: 07-26649
                    GRUPPO TUBO INIEZIONE ARIA SECONDARIA, BANCO SX
                    Viraggio. Volante fino a (V) 60224
                    da £451,45
                    da £451,45
                    MONTAGGIO TUBO INIEZIONE ARIA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 34
                    MPN: 07-73668
                    GRUPPO TUBO INIEZIONE ARIA SECONDARIA, BANCO SX
                    Volante da (V) 69225
                    da £619,88
                    da £619,88
                    MONTAGGIO TUBO INIEZIONE ARIA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 35
                    MPN: 07-26645
                    GRUPPO TUBO INIEZIONE ARIA SECONDARIA, BANCO DX
                    Viraggio. Volante fino a (V) 60224
                    da £466,10
                    da £466,10
                    MONTAGGIO TUBO INIEZIONE ARIA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 35
                    MPN: 07-73666
                    GRUPPO TUBO INIEZIONE ARIA SECONDARIA, BANCO DX
                    Volante da (V) 69225
                    da £619,88
                    da £619,88
                    TUBO INIZIALIZZAZIONE ASSY-AIR Genuine Aston Martin - Nuovo (Per ordinare)
                    # -
                    -
                    Rondella, MOLLA, 1/4
                    Tubo ARIA secondaria DX al prigioniero testa
                    # -
                    -
                    Rondella, PIASTRA, 1/4
                    Tubo ARIA secondaria DX al prigioniero testa
                    # -
                    -
                    DADO DI BLOCCAGGIO, 1/4
                    Tubo ARIA secondaria DX al prigioniero testa
                    # 36
                    MPN: 694211
                    VITE CAP, M6 X 16
                    Collegare i tubi dell'ARIA secondaria
                    da £0,89
                    da £0,89
                    VITE M6 X16 CAPPUCCIO Genuine Aston Martin - Nuovo (Per ordinare)
                    # 37
                    MPN: 692046
                    Rondella, MOLLA, M6
                    Collegare i tubi dell'ARIA secondaria
                    da £0,47
                    da £0,47
                    Rondella M6 MOLLA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 38
                    MPN: 692262
                    VITE, M6 X 12
                    Tubo primario al tubo secondario sinistro
                    da £0,47
                    da £0,47
                    VITE M6 X 12 TESTA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                    # 39
                    MPN: 692056
                    Rondella, PIASTRA, M6
                    Tubo primario al tubo secondario sinistro
                    da £0,47
                    da £0,47
                    Rondella, PIASTRA, M6 Genuine Aston Martin - Nuovo (Per ordinare)
                    # 40
                    MPN: 692151
                    DADO, NYLOC, M6
                    Tubo primario al tubo secondario sinistro
                    da £0,55
                    da £0,55
                    DADO M6 ESAGONALE SLK Genuine Aston Martin - Nuovo (Per ordinare)
                    # 41
                    MPN: 07-22769
                    POMPA D'ARIA
                    Motore a carburante con piombo
                    POMPA D'ARIA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 42
                    MPN: 07-22741
                    PULEGGIA, POMPA ARIA, 4.6 DIA
                    Motore a carburante con piombo
                    da £94,16
                    da £94,16
                    PULEGGIA - POMPA ARIA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 43
                    MPN: 692129
                    VITE, M8 X 25 - PULEGGIA ALLA POMPA DELL'ARIA
                    Motore a carburante con piombo
                    da £0,60
                    da £0,60
                    VITE M8 X 25 TESTA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                    # 44
                    MPN: 692047
                    Rondella, MOLLA, M8 - PULEGGIA ALLA POMPA DELL'ARIA
                    Motore a carburante con piombo
                    da £0,47
                    da £0,47
                    Rondella M8 MOLLA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 45
                    MPN: 692057
                    Rondella, LISCIA, M8 - PULEGGIA ALLA POMPA DELL'ARIA
                    Motore a carburante con piombo
                    da £0,47
                    da £0,47
                    Rondella M8 PIANA Genuine Aston Martin - Nuovo (Per ordinare)
                    # 46
                    MPN: 07-55558
                    TUBO, POMPA DELL'ARIA A TUBO PRIMARIO
                    Motore a carburante con piombo
                    TUBO, POMPA DELL'ARIA A TUBO PRIMARIO Genuine Aston Martin - Nuovo (Per ordinare)
                    # 47
                    MPN: 692674
                    FASCETTA TUBO, 20 - 32 MM, TUBO ALLA POMPA DELL'ARIA
                    Motore a carburante con piombo
                    da £2,32
                    da £2,32
                    FASCETTA PER TUBO 14-32MM Genuine Aston Martin - Nuovo (Per ordinare)
                    # 48
                    MPN: 694620
                    FASCETTA TUBO, TUBO SUL TUBO ARIA
                    Motore a carburante con piombo
                    da £1,22
                    da £1,22
                    CLIP ETICHETTA 316 Genuine Aston Martin - Nuovo (Per ordinare)
                    # 49
                    MPN: 696337
                    TUBO, INIEZIONE ARIA SECONDARIA DX, 175MM
                    Motore a carburante con piombo
                    da £61,10
                    da £61,10
                    TUBO.SILIC.27MMX19MM Genuine Aston Martin - Nuovo (Per ordinare)
                    # 50
                    MPN: 696337
                    TUBO, INIEZIONE ARIA SECONDARIA SX, 145MM
                    Motore a carburante con piombo
                    da £61,10
                    da £61,10
                    TUBO.SILIC.27MMX19MM Genuine Aston Martin - Nuovo (Per ordinare)
                    # 51
                    MPN: 692723
                    CLIP TUBO
                    Motore a carburante con piombo
                    da £2,09
                    da £2,09
                    MORSETTO - ORECCHIO NO286 Genuine Aston Martin - Nuovo (Per ordinare)
