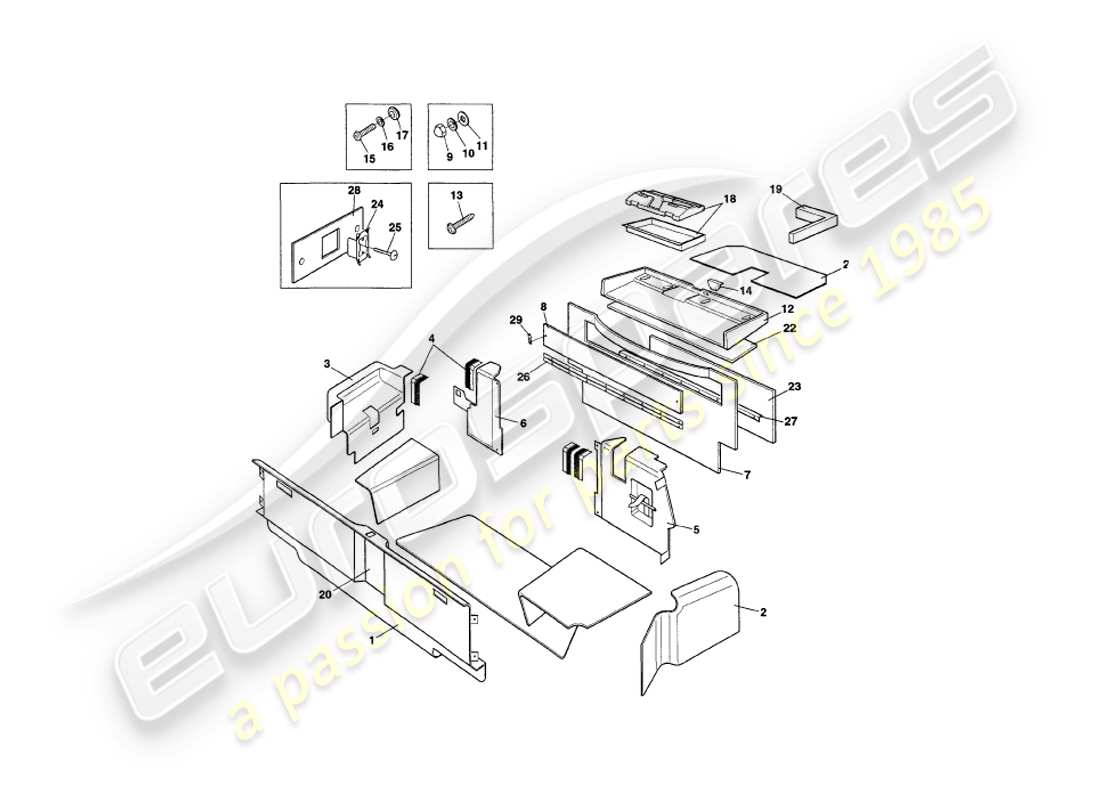

7.8C.4 - Assetto di avvio
Aston Martin V8 Coupe (2000) Boot Trim Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 83-73015XXX
GRUPPO PANNELLO DEL BAGAGLIAIO POSTERIORE, RIVESTITO
Fino a (V)79079 escluso 79074
# 1
MPN: 83-56639XXX
GRUPPO PANNELLO DEL BAGAGLIAIO POSTERIORE, RIVESTITO
Da (V)79080 + 79074
# 1
MPN: 83-72977
GRUPPO PANNELLO DEL BAGAGLIAIO POSTERIORE
Fino a (V)79079 escluso 79074
da £12,61
da £12,61
# 1
MPN: 83-56634
GRUPPO PANNELLO DEL BAGAGLIAIO POSTERIORE
Da (V)79080 + 79074
da £239,72
da £239,72
# 1
MPN: 83-72721XXX
GRUPPO PANNELLO DEL BAGAGLIAIO, DESTRA, RIVESTITO
# 1
MPN: 83-72643XXX
GRUPPO PANNELLO DEL BAGAGLIAIO, SX, RIVESTITO
# 2
MPN: 83-72256
GRUPPO PANNELLO DEL BAGAGLIAIO, DESTRA
da £108,43
da £108,43
# 3
MPN: 83-72254
GRUPPO PANNELLO DEL BAGAGLIAIO, SX
da £135,01
da £135,01
# 4
MPN: 83-73156
GRUPPO TENUTA A SPAZZOLA, STIVALE
da £44,14
da £44,14
# 4
MPN: 83-73157
GRUPPO TENUTA A SPAZZOLA, STIVALE
da £44,14
da £44,14
# -
-
GRUPPO PANNELLO DEL BAGAGLIAIO, ANTERIORE, DESTRA, RIVESTITO
# -
-
PANNELLO DEL BAGAGLIAIO, ANTERIORE, SX, RIVESTITO
# 5
MPN: 83-72627
PANNELLO DEL BAGAGLIAIO, ANTERIORE, DESTRA
da £67,93
da £67,93
# 6
MPN: 83-72642
PANNELLO DEL BAGAGLIAIO, ANTERIORE, SX
da £54,57
da £54,57
# 7
MPN: 83-72661XXX
PANNELLO DEL BAGAGLIAIO, SERBATOIO, RIVESTITO
# 7
MPN: 83-72662
PANNELLO DEL BAGAGLIAIO, SERBATOIO, MONTAGGIO
da £18,10
da £18,10
# 8
MPN: 83-72653XXX
GRUPPO FLAP, SERBATOIO DEL PANNELLO DEL BAGAGLIAIO, RIVESTITO
# 8
MPN: 83-72654
GRUPPO SPORTELLO, SERBATOIO DEL PANNELLO DEL BAGAGLIAIO
da £31,18
da £31,18
# 9
MPN: 696500
DADO, A CUPOLA, M4
Pannello ribaltabile su cerniera
da £0,47
da £0,47
# 10
MPN: 692064
Rondella, ANTISCIVOLO, M4
Pannello ribaltabile su cerniera
da £0,47
da £0,47
# 11
MPN: 692054
Rondella, PIASTRA, M4
Pannello ribaltabile su cerniera
da £0,47
da £0,47
# -
-
PANNELLO AMMORTIZZANTE PAVIMENTO DEL BAGAGLIAIO
# 12
MPN: 83-72259
CASSETTA PER ATTREZZI E VASSOIO PER ACCESSORI
da £108,79
da £108,79
# 13
MPN: 692011
VITE, FLG, NO.10 X 3/4
da £0,47
da £0,47
# 14
MPN: 83-72435
GRUPPO STAFFA, VASSOIO DI FISSAGGIO
da £18,91
da £18,91
# 15
MPN: 692242
VITE, M5X12
da £0,47
da £0,47
# 16
MPN: 692045
Rondella, MOLLA, M5
da £0,47
da £0,47
# 17
MPN: 692257
ANELLO DI TENUTA, 12MM
da £1,15
da £1,15
# 18
MPN: 83-73372
VASSOIO IN SCHIUMA, RIMOVIBILE, JACK/CANNISTERS
da £101,24
da £101,24
# 19
MPN: 83-72762
CORNICE IN SCHIUMA, CASSETTA DEGLI ATTREZZI
da £41,52
da £41,52
# 20
MPN: 83-72979
SINDONE
da £88,07
da £88,07
# 21
MPN: 83-72498
AMMORTIZZATORE DI SCHIUMA, RIPIANO INFERIORE
da £9,91
da £9,91
# 22
MPN: 83-73757
AMMORTIZZATORE DI SCHIUMA, CASSETTA ATTREZZI INFERIORE
# 23
MPN: 83-73758
ANTISCHIUMA, FRONTE SERBATOIO CARBURANTE
da £13,24
da £13,24
# 24
MPN: 696504
FERMO DEL RIVESTIMENTO
# 25
MPN: 696503
PERNO DI RIVESTIMENTO
da £1,39
da £1,39
# 26
MPN: 83-72660
CERNIERA
da £4,93
da £4,93
# 27
MPN: 83-72656
RINFORZO
da £7,37
da £7,37
# 28
MPN: 83-72568
SUPPORTO RICETTICO, PANNELLO DEL BAGAGLIAIO
da £6,39
da £6,39
# 29
MPN: 696505
SERRATURA, PARAFANGO DEL STIVALE
da £24,85
da £24,85
# -
-
CINTURINO IN PELLE
Conservazione del manuale del proprietario
# -
-
GIRARE IL PULSANTE
Conservazione del manuale del proprietario
# -
-
ANELLO CAMMA
Conservazione del manuale del proprietario
# -
-
PIASTRA DI SERRAGGIO
Conservazione del manuale del proprietario
# -
-
RIVETTO POP, 1/8 X 0.40 CSK HD
Conservazione del manuale del proprietario
# -
-
Rondella, LISCIA, SENZA 6, CROMATA
Conservazione del manuale del proprietario
# -
-
DADO, FLG, M4
Conservazione del manuale del proprietario
# -
-
MONTAGGIO PIASTRA, RITENZIONE
Conservazione del manuale del proprietario
