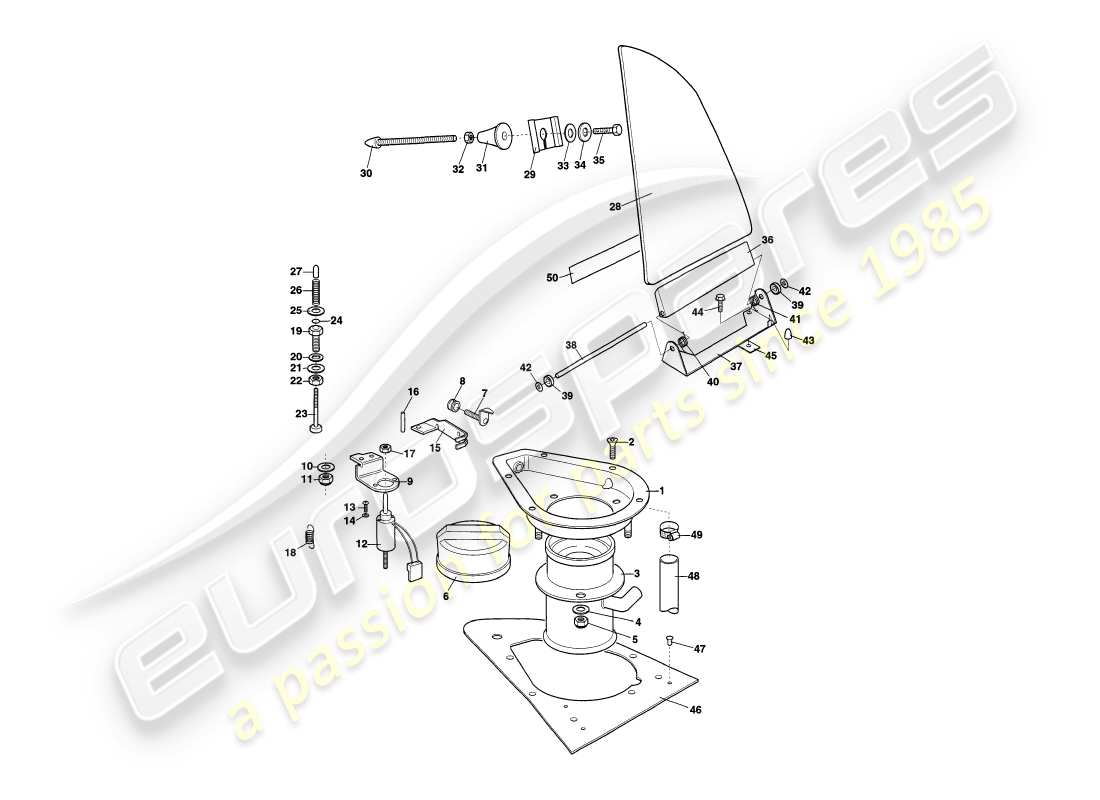

7.3B - Sportelli del serbatoio del carburante
Aston Martin V8 Coupe (1999) Fuel Filler Flaps Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 68-74182
GRUPPO SUPPORTO RIFORNIMENTO CARBURANTE, DESTRO
da £122,60
da £122,60
# 1
MPN: 68-74183
GRUPPO SUPPORTO RIFORNIMENTO CARBURANTE, SX
da £122,60
da £122,60
# 2
MPN: 695862
VITE, M4X12, TESTA SVASATA
da £0,47
da £0,47
# -
-
LOCTITE SUPERFLEX
# 3
MPN: 68-51906
GRUPPO BOCCHETTO RIEMPIMENTO CARBURANTE, DESTRO
da £148,86
da £148,86
# 3
MPN: 68-51907
GRUPPO BOCCHETTONE DI RIEMPIMENTO CARBURANTE, SX
da £148,86
da £148,86
# 4
MPN: 692056
Rondella, PIASTRA, M6
Colli di riempimento sui trasportatori
da £0,47
da £0,47
# 5
MPN: 692151
DADO, NYLOC, M6
Colli di riempimento sui trasportatori
da £0,54
da £0,54
# 6
MPN: 68-24064
Tappo del serbatoio del carburante
da £82,48
da £82,48
# 7
MPN: 68-23680
FERMO RIEMPIMENTO CARBURANTE DESTRO
da £44,63
da £44,63
# 7
MPN: 68-23681
FERMO RIEMPIMENTO CARBURANTE, SX
da £44,63
da £44,63
# 8
MPN: 693762
FOCA
da £0,87
da £0,87
# 9
MPN: 68-51538
STAFFA MONTAGGIO SOLENOIDE, DESTRA
da £7,09
da £7,09
# 9
MPN: 68-51539
STAFFA MONTAGGIO SOLENOIDE, SX
da £7,09
da £7,09
# 10
MPN: 692055
Rondella, PIASTRA, M5
Staffe di montaggio sui supporti
da £0,47
da £0,47
# 11
MPN: 692800
DADO, NYLOC, M5
Staffe di montaggio sui supporti
da £0,47
da £0,47
# 12
MPN: 37-64311
SOLENOIDE, SPORTELLO CARBURANTE
da £301,18
da £301,18
# -
-
SOFFIETTO IN GOMMA
# -
-
VASELINA
# 13
MPN: 693765
VITE, M3X6
Solenoidi tra parentesi
da £0,47
da £0,47
# 14
MPN: 692043
Rondella, MOLLA, M3
Solenoidi tra parentesi
da £0,47
da £0,47
# 15
MPN: 68-23698
LEVA DI FUNZIONAMENTO, DESTRA
# 15
MPN: 68-23697
LEVA DI FUNZIONAMENTO, SX
# 16
MPN: 693763
SPILLO
da £0,47
da £0,47
# 17
MPN: 692314
NOCE
Solenoide alla leva di azionamento
da £0,47
da £0,47
# 18
MPN: 693869
PRIMAVERA
da £2,64
da £2,64
# 19
MPN: 68-23687
ALLOGGIAMENTO PISTONE
da £8,02
da £8,02
# 20
MPN: 692067
Rondella, ANTISCIVOLO, M8
Attacco dell'alloggiamento dello stantuffo
da £0,47
da £0,47
# 21
MPN: 692057
Rondella, PIASTRA, M8
Attacco dell'alloggiamento dello stantuffo
da £0,47
da £0,47
# 22
MPN: 692482
NOCE, SOTTILE, M8X1.25
Attacco dell'alloggiamento dello stantuffo
da £0,81
da £0,81
# 23
MPN: 68-23686
PISTONE
da £4,44
da £4,44
# 24
MPN: 693760
O-RING
da £0,47
da £0,47
# 25
MPN: 692053
Rondella, PIASTRA, M3
da £0,47
da £0,47
# 26
MPN: 693759
MOLLA, RITORNO DEL PISTONE
Tagliare alla lunghezza richiesta
da £8,27
da £8,27
# 27
MPN: 68-26161
DADO CIECO
da £10,07
da £10,07
# 28
MPN: 68-50202
SPORTELLO DEL RIEMPIMENTO CARBURANTE, DESTRO
# 28
MPN: 68-50203
SPORTELLO DEL RIEMPIMENTO CARBURANTE, SX
# 29
MPN: 68-55127
PIASTRA DI MONTAGGIO, PERNO DI CHIUSURA
da £2,96
da £2,96
# 30
MPN: 68-23678
PUNTO DI CATTURA
da £7,80
da £7,80
# 31
MPN: 68-23677
SPORGENZA DI MONTAGGIO, PERNO DI FERMO
da £6,19
da £6,19
# 32
MPN: 694202
DADO, SOTTILE, SERRATURA, M5
Dado di bloccaggio del perno di bloccaggio
da £0,49
da £0,49
# 33
MPN: 690257
Rondella, COMUNE, 3/16 DI X 3/4 OD
Fissare la sporgenza di montaggio
da £1,39
da £1,39
# 34
MPN: 692065
Rondella, ANTISCIVOLO, M5
Fissare la sporgenza di montaggio
da £0,47
da £0,47
# 35
MPN: 692736
VITE, M5X10
Fissare la sporgenza di montaggio
da £0,54
da £0,54
# -
-
GRUPPO CERNIERA, SPORTELLO RIEMPIMENTO CARBURANTE, DESTRA
# -
-
GRUPPO CERNIERA, SPORTELLO RIEMPIMENTO CARBURANTE, SX
# 36
MPN: 68-54396
PIASTRA DI MONTAGGIO, GRUPPO SPORTELLO RIEMPIMENTO CARBURANTE, DESTRA
da £6,75
da £6,75
# 36
MPN: 68-54397
PIASTRA DI MONTAGGIO, GRUPPO SPORTELLO RIEMPIMENTO CARBURANTE, SX
da £6,75
da £6,75
# 37
MPN: 68-73225
STAFFA DI MONTAGGIO, SPORTELLI DEL RIEMPIMENTO CARBURANTE
da £6,95
da £6,95
# 38
MPN: 68-54400
PERNO CERNIERA, SPORTELLI RIEMPIMENTO CARBURANTE
da £3,36
da £3,36
# 39
MPN: 68-55106
BOCCOLA SPORTELLI RIEMPIMENTO COMBUSTIBILE
da £2,92
da £2,92
# 40
MPN: 68-55120
MOLLA, TORSIONE, DESTRA, SPORTELLI RIEMPIMENTO CARBURANTE
da £6,30
da £6,30
# 41
MPN: 68-55121
MOLLA, TORSIONE, LHW, SPORTELLI RIEMPIMENTO CARBURANTE
da £10,69
da £10,69
# 42
MPN: 694230
Rondella, STARLOCK, 3MM
da £0,47
da £0,47
# 43
MPN: 68-73238
ARRESTO DEL TAPPO, SPORTELLI DI RIEMPIMENTO
Fatto da 695146
# 44
MPN: 695560
VITE, FLG, M5X16
Cerniera con patta sul corpo
da £0,47
da £0,47
# 45
MPN: 68-73235
SPESSORE, SPORTELLO CARBURANTE
da £2,33
da £2,33
# 46
MPN: 68-73222
GRUPPO PIASTRA DI RINFORZO, PIATTAFORMA RIFORNIMENTO CARBURANTE, RH
da £21,33
da £21,33
# 46
MPN: 68-73223
GRUPPO PIASTRA DI RINFORZO, PIATTAFORMA RIFORNIMENTO CARBURANTE, SX
da £21,33
da £21,33
# 47
MPN: 110897
RIVETTO, 1/8 X 3/8 CSK
Attacco piastra di rinforzo
da £0,47
da £0,47
# -
-
SIGILLANTE, TEROSTAT
Attacco piastra di rinforzo
# -
-
LOCTITE 341, CONFEZIONE 2 X 300ML
Cerniera a ribalta
# 48
MPN: 68-74169
TUBO, 7/8 DE X 5/8 ID
Scarico del bocchettone di rifornimento del carburante. Taglia da 619919
# 49
MPN: 114679
FASCETTA TUBO, ACCIAIO INOX
Tubo di scarico del bocchettone di rifornimento del carburante
da £0,51
da £0,51
# 50
MPN: 97-53653
ETICHETTA CARBURANTE SENZA PIOMBO (INGLESE)
-part-diagram-7.4a.webp "ASTON MARTIN V8 COUPE (1999) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.1.webp "ASTON MARTIN V8 COUPE (1999) MECCANISMO CHIUSURA PORTA, FINO A VIN V79079 ESCL V79074 DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.2.webp "ASTON MARTIN V8 COUPE (1999) MECCANISMO CHIUSURA PORTA, VIN V79080 E V79074 ACCESI DIAGRAMMA DELLE PARTI")
-part-diagram-7.4c.webp "ASTON MARTIN V8 COUPE (1999) SIGILLI METEOROLOGICI DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 COUPE (1999) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 COUPE (1999) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.5b.webp "ASTON MARTIN V8 COUPE (1999) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a.webp "ASTON MARTIN V8 COUPE (1999) COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6b.1.webp "ASTON MARTIN V8 COUPE (1999) COPERCHIO DEL BAGAGLIAIO, SU VIN V79079EXCL V79074 DIAGRAMMA DELLE PARTI")
-part-diagram-7.6b.2.webp "ASTON MARTIN V8 COUPE (1999) COFANO DEL BAGAGLIAIO, VIN V79080 E V79074 ACCESI DIAGRAMMA DELLE PARTI")
-part-diagram-7.7.webp "ASTON MARTIN V8 COUPE (1999) PARAURTI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a.webp "ASTON MARTIN V8 COUPE (1999) BICCHIERE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b.1a.webp "ASTON MARTIN V8 COUPE (1999) SEDILI ANTERIORI E CINTURE FINO A VIN V79079 ESCLUSO V79074 DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b.1b.webp "ASTON MARTIN V8 COUPE (1999) SEDILI E CINTURE ANTERIORI V79080 E V79074ON DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b.2.webp "ASTON MARTIN V8 COUPE (1999) SEDILI POSTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 COUPE (1999) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 COUPE (1999) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 COUPE (1999) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 COUPE (1999) INVOLUCRO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 COUPE (1999) CONSOLE CENTRALE E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 COUPE (1999) RIVESTIMENTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 COUPE (1999) ASSETTO DI AVVIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 COUPE (1999) ASSORBIMENTO DEL SUONO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 COUPE (1999) TAPPETI DIAGRAMMA DELLE PARTI")
-part-diagram-8.1a.webp "ASTON MARTIN V8 COUPE (1999) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1b.webp "ASTON MARTIN V8 COUPE (1999) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.2.webp "ASTON MARTIN V8 COUPE (1999) INSTALLAZIONE INTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-8.3.webp "ASTON MARTIN V8 COUPE (1999) SENSORI, INTERRUTTORI, SOLENOIDI, MOTORI ECC DIAGRAMMA DELLE PARTI")
-part-diagram-9.1.webp "ASTON MARTIN V8 COUPE (1999) EQUIPAGGIAMENTO OPZIONALE DIAGRAMMA DELLE PARTI")
-part-diagram-9.2.webp "ASTON MARTIN V8 COUPE (1999) STRUMENTI E ARTICOLI VARI DIAGRAMMA DELLE PARTI")
-part-diagram-1.1.webp "ASTON MARTIN V8 COUPE (1999) BLOCCO CILINDRO DIAGRAMMA DELLE PARTI")
-part-diagram-1.2.webp "ASTON MARTIN V8 COUPE (1999) ALBERO MOTORE, PISTONI E ASTE DIAGRAMMA DELLE PARTI")
-part-diagram-1.3.webp "ASTON MARTIN V8 COUPE (1999) TESTE DEI CILINDRI DIAGRAMMA DELLE PARTI")
-part-diagram-1.4a.webp "ASTON MARTIN V8 COUPE (1999) SCATOLA DELLA DISTRIBUZIONE, POMPA DELL'ACQUA E RUOTE DENTATE DIAGRAMMA DELLE PARTI")
-part-diagram-1.4b.webp "ASTON MARTIN V8 COUPE (1999) CINTURE E CATENE DIAGRAMMA DELLE PARTI")
-part-diagram-1.5.webp "ASTON MARTIN V8 COUPE (1999) POMPA E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.6.webp "ASTON MARTIN V8 COUPE (1999) SISTEMA DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a.1.webp "ASTON MARTIN V8 COUPE (1999) SISTEMA DI RAFFREDDAMENTO AD ACQUA, FINO A 79079 DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a.2.webp "ASTON MARTIN V8 COUPE (1999) SISTEMA DI RAFFREDDAMENTO AD ACQUA, VIN 79080 ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-1.7b.webp "ASTON MARTIN V8 COUPE (1999) COFANO DELLA VENTOLA DEL RADIATORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.8.webp "ASTON MARTIN V8 COUPE (1999) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.9.webp "ASTON MARTIN V8 COUPE (1999) GENERATORE, MOTORINO DI AVVIAMENTO E POMPA DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.1.webp "ASTON MARTIN V8 COUPE (1999) COLLEGAMENTO E CONTROLLI DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.2a.webp "ASTON MARTIN V8 COUPE (1999) COLLETTORI DI ASPIRAZIONE E PLENUM DIAGRAMMA DELLE PARTI")
-part-diagram-2.2b.webp "ASTON MARTIN V8 COUPE (1999) FILTRI DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.3.webp "ASTON MARTIN V8 COUPE (1999) SISTEMA DI INIEZIONE DELL'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.4.webp "ASTON MARTIN V8 COUPE (1999) SISTEMA DI VUOTO DIAGRAMMA DELLE PARTI")
-part-diagram-2.5.webp "ASTON MARTIN V8 COUPE (1999) INIEZIONE ELETTRONICA DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6.webp "ASTON MARTIN V8 COUPE (1999) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.7.webp "ASTON MARTIN V8 COUPE (1999) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-3.1.webp "ASTON MARTIN V8 COUPE (1999) CONVERTITORE DI COPPIA DIAGRAMMA DELLE PARTI")
-part-diagram-3.2.webp "ASTON MARTIN V8 COUPE (1999) RAFFREDDAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3a.webp "ASTON MARTIN V8 COUPE (1999) SELETTORE MARCIA DIAGRAMMA DELLE PARTI")
-part-diagram-3.3b.webp "ASTON MARTIN V8 COUPE (1999) COLLEGAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3c.webp "ASTON MARTIN V8 COUPE (1999) CAMBIO A QUATTRO VELOCITÀ DIAGRAMMA DELLE PARTI")
-part-diagram-3.4.webp "ASTON MARTIN V8 COUPE (1999) TUBO DI TORSIONE E ALBERO DELL'ELICA DIAGRAMMA DELLE PARTI")
-part-diagram-3.5.webp "ASTON MARTIN V8 COUPE (1999) UNITÀ IPOIDE DIAGRAMMA DELLE PARTI")
-part-diagram-3.6.webp "ASTON MARTIN V8 COUPE (1999) GRUPPO ALBERO MOTORE E MOZZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.1.webp "ASTON MARTIN V8 COUPE (1999) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-4.2.webp "ASTON MARTIN V8 COUPE (1999) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-4.3.webp "ASTON MARTIN V8 COUPE (1999) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.4.webp "ASTON MARTIN V8 COUPE (1999) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-5.1.webp "ASTON MARTIN V8 COUPE (1999) SERVO E MODULATORE DIAGRAMMA DELLE PARTI")
-part-diagram-5.2.webp "ASTON MARTIN V8 COUPE (1999) FRENI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.3.webp "ASTON MARTIN V8 COUPE (1999) FRENI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.4.webp "ASTON MARTIN V8 COUPE (1999) FRENI A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-5.5.webp "ASTON MARTIN V8 COUPE (1999) INGRANAGGIO A PEDALE DIAGRAMMA DELLE PARTI")
-part-diagram-5.6.webp "ASTON MARTIN V8 COUPE (1999) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1.webp "ASTON MARTIN V8 COUPE (1999) COMPONENTI ELETTRICI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-6.2a.webp "ASTON MARTIN V8 COUPE (1999) FARI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2b.1.webp "ASTON MARTIN V8 COUPE (1999) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2b.2.webp "ASTON MARTIN V8 COUPE (1999) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2c.webp "ASTON MARTIN V8 COUPE (1999) LAMPADE PER INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2d.webp "ASTON MARTIN V8 COUPE (1999) LAMPADINE DIAGRAMMA DELLE PARTI")
-part-diagram-6.3a.webp "ASTON MARTIN V8 COUPE (1999) TERGICRISTALLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.3b.webp "ASTON MARTIN V8 COUPE (1999) LAVAVETRI DIAGRAMMA DELLE PARTI")
-part-diagram-6.4a.webp "ASTON MARTIN V8 COUPE (1999) COMPONENTI SOTTOCOFANO, FINO AL VIN V79079 DIAGRAMMA DELLE PARTI")
-part-diagram-6.4b.webp "ASTON MARTIN V8 COUPE (1999) COMPONENTI SOTTOCOFANO, VIN V79079-79091 DIAGRAMMA DELLE PARTI")
-part-diagram-6.4c.webp "ASTON MARTIN V8 COUPE (1999) COMPONENTI SOTTOCOFANO, VIN V79092 ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5.webp "ASTON MARTIN V8 COUPE (1999) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.webp "ASTON MARTIN V8 COUPE (1999) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b.webp "ASTON MARTIN V8 COUPE (1999) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6c.webp "ASTON MARTIN V8 COUPE (1999) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7.webp "ASTON MARTIN V8 COUPE (1999) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 COUPE (1999) RELÈ, SU VIN V79091 DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 COUPE (1999) RELÈ, VIN V79092ON DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 COUPE (1999) RELÈ, SU VIN V79091 DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 COUPE (1999) RELÈ, VIN V79092 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.9.webp "ASTON MARTIN V8 COUPE (1999) IMBRACATURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1.webp "ASTON MARTIN V8 COUPE (1999) TELAIO DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2a.webp "ASTON MARTIN V8 COUPE (1999) TELAIO DI SUPPORTO DEL PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2b.webp "ASTON MARTIN V8 COUPE (1999) PANNELLI DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2c.webp "ASTON MARTIN V8 COUPE (1999) PANNELLI DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2d.webp "ASTON MARTIN V8 COUPE (1999) PANNELLI DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2e.webp "ASTON MARTIN V8 COUPE (1999) SOVRASTRUTTURA DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.3a.webp "ASTON MARTIN V8 COUPE (1999) PANNELLI DEL CORPO DIAGRAMMA DELLE PARTI")
