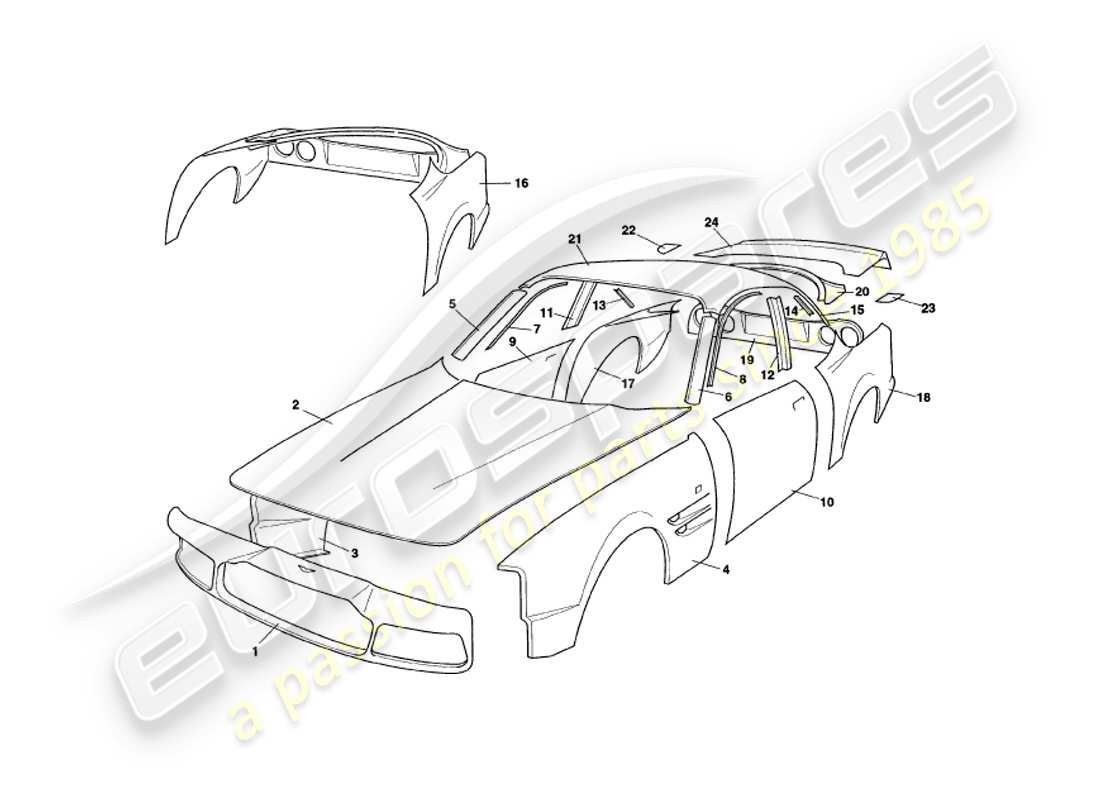

7.3A - Pannelli del corpo
Aston Martin V8 Coupe (1999) Body Panels Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# -
MPN: 62-55921
GRUPPO ANTERIORE COMPLETO
# 1
MPN: 62-74177
MONTAGGIO PANNELLO NASO
da £3.760,35
da £3.760,35
# -
-
GRUPPO PIASTRA DI DIFFUSORE, PANNELLO ANTERIORE
# -
-
VITE, FLG, M6X12
Pannello anteriore sul telaio/spreader
# -
-
DADO, CAPOCORDA, M6
Pannello anteriore sul telaio/spreader
# -
-
MULTITENUTA EVODE
Pannello anteriore sul telaio/spreader
# 2
MPN: 64-55931
PANNELLO DELLA PELLE DEL COFANO
# 3
MPN: 62-55922
GRUPPO PARAFANGO ANTERIORE, DESTRA
da £4.099,30
da £4.099,30
# 4
MPN: 62-55923
GRUPPO ALA ANTERIORE, SX
da £4.099,30
da £4.099,30
# -
-
TUBO DI SCARICO, PARAFANGO ANTERIORE
# -
-
ANGOLO DI FISSAGGIO FERMO ALA ANTERIORE
# 5
MPN: 62-50196
Un post, RH
da £48,50
da £48,50
# 6
MPN: 62-50197
Un post, LH
da £48,50
da £48,50
# 7
MPN: 62-53548
FINITURA CANTRAIL ANTERIORE DESTRO
Realizzato da 62-53548R
# 8
MPN: 62-53549
FINITURA CANTRAIL ANTERIORE SX
Realizzato da 62-53548R
# -
-
STRISCIA DI IMBALLAGGIO, GUIDA SENZA SUPPORTO
# 9
MPN: 65-60470
GRUPPO PELLE PORTIERA DESTRA
Fino a (V)79044
da £1.349,66
da £1.349,66
# 9
MPN: 65-74494
GRUPPO PELLE PORTIERA DESTRA
Da (V)79045 escl 79074 fino a (V)79079
da £1.584,38
da £1.584,38
# -
-
PANNELLO RIVESTIMENTO PORTIERA DESTRA
Da (V)79080 + 79074
# 10
MPN: 65-60471
GRUPPO PELLE PORTIERA, SX
Fino a (V)79044
da £1.349,66
da £1.349,66
# 10
MPN: 65-74495
GRUPPO PELLE PORTIERA, SX
Da (V)79045 escl 79074 fino a (V)79079
# -
-
PANNELLO RIVESTIMENTO PORTIERA, SX
Da (V)79080 + 79074
# 11
MPN: 62-72359
Posto B, destra
Realizzato da 62-50198R
# 12
MPN: 62-72360
Posto B, LH
Realizzato da 62-50198R
# 13
MPN: 62-53550
FINITURA, CANTRAIL, POSTERIORE, DESTRO
Realizzato da 62-53550R
# 14
MPN: 62-53551
FINITURA, CANTRAIL, POSTERIORE, SX
Realizzato da 62-53550R
# 15
MPN: 62-50200
C'posto, RH
# 15
MPN: 62-50201
C'post, LH
# 16
MPN: 62-55926
GRUPPO ESTREMITÀ POSTERIORE, COMPLETO
# 17
MPN: 62-55924
GRUPPO ALA POSTERIORE, DESTRA
da £1.860,11
da £1.860,11
# 18
MPN: 62-55925
GRUPPO ALA POSTERIORE, SX
da £1.860,11
da £1.860,11
# 19
MPN: 62-71069
PANNELLO POSTERIORE
da £722,72
da £722,72
# 20
MPN: 62-72361
STRISCIA SELLA
da £405,44
da £405,44
# 21
MPN: 62-50190
PANNELLO DEL TETTO
# 21
MPN: 62-52950
PANNELLO DEL TETTO, MONTANTI C/WA E C
da £1.971,64
da £1.971,64
# 22
MPN: 68-50202
SPORTELLO CARBURANTE DESTRO
# 23
MPN: 68-50203
SPORTELLO CARBURANTE, SX
# 24
MPN: 67-71073
PANNELLO IN PELLE ESTERNA DEL COPERCHIO DEL BAGAGLIAIO
# -
-
RIVETTO, 1/8 X 3/8 CSK, ALLUMINIO SOLIDO
# -
-
RIVETTO POP, 1/8 X 5/16
# -
-
RIVETTO POP, 3.2X8.5 ESTREMITÀ CHIUSA
# -
-
VITE, SENZA 4 X 1/2
# -
-
NASTRO PER MASCHERATURA (ROSSO) 1 1/2
# -
-
COMPOSTO PER GIUNTI DURALAC
# -
-
SIGILLANTE, TEROSTAT
