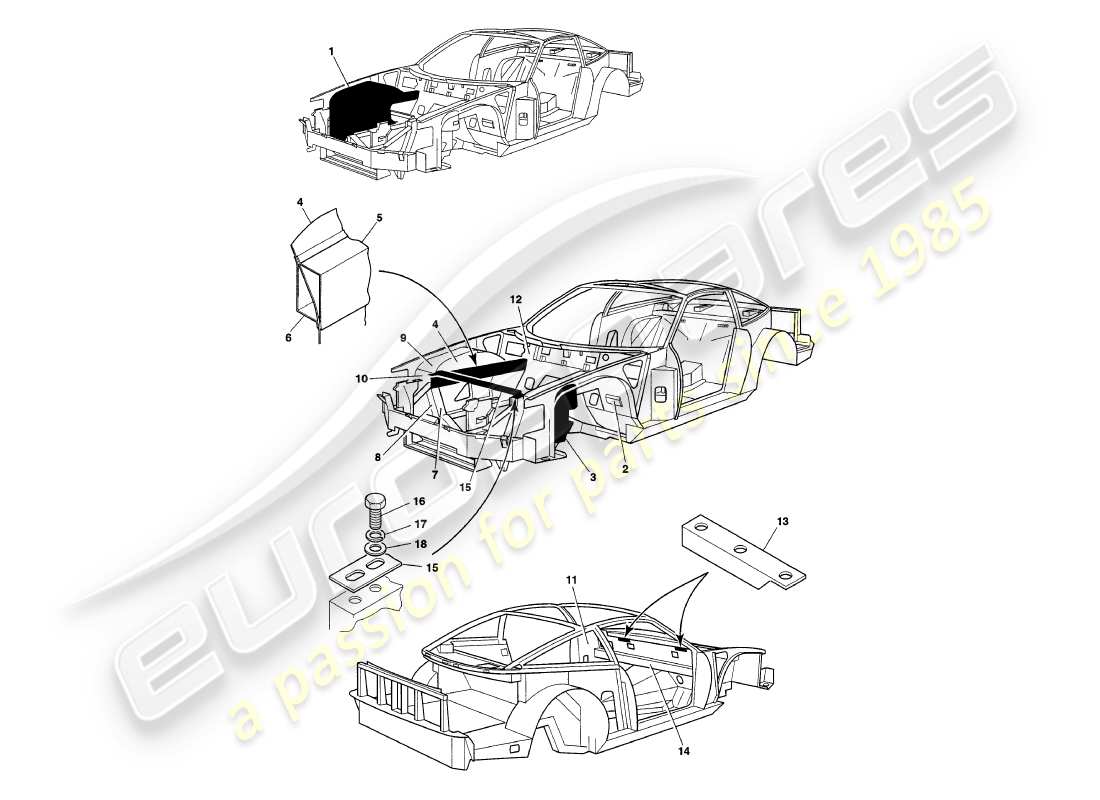

7.2B - Pannelli del telaio
Aston Martin V8 Coupe (1999) Chassis Panels Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 20-70988
GRUPPO PASSARUOTA DESTRO
Fino a (V)79079 escluso 79074
# 1
MPN: 20-66046
GRUPPO PASSARUOTA DESTRO
Da (V)79080 + 79074
# 1
MPN: 20-70989
GRUPPO PASSARUOTA, SX
Fino a (V)79079 escluso 79074
# 1
MPN: 20-66047
GRUPPO PASSARUOTA, SX
Da (V)79080 + 79074
# 2
MPN: 20-55109
MONTAGGIO TASCA, MODULATORE ABS
da £26,03
da £26,03
# 3
MPN: 20-70506
GRUPPO TORRETTA MOLLA ANTERIORE
Fino a (V)79079 escluso 79074
# 3
MPN: 20-66044
GRUPPO TORRETTA MOLLA ANTERIORE
Da (V)79080 + 79074
# 4
MPN: 20-51468
GRUPPO PANNELLO PASSARUOTA DESTRO
da £122,00
da £122,00
# 4
MPN: 20-51469
GRUPPO PANNELLO PASSARUOTA, SX
da £122,00
da £122,00
# 5
MPN: 20-51820
GRUPPO SEZIONE INTERNA, LONGITUDINALE SUPERIORE ANTERIORE, DX
da £64,04
da £64,04
# 5
MPN: 20-51821
GRUPPO SEZIONE INTERNA, SUPERIORE ANTERIORE LONGITUDINALE, SX
da £64,04
da £64,04
# 6
MPN: 20-51822
SEZIONE ESTERNA LONGITUDINALE SUPERIORE ANTERIORE DESTRA
da £47,76
da £47,76
# 6
MPN: 20-51823
SEZIONE ESTERNA LONGITUDINALE SUPERIORE ANTERIORE, SX
da £47,76
da £47,76
# 7
MPN: 20-62302
GRUPPO SEZIONE INTERNA, MEMBRO VERTICALE ANTERIORE, DESTRO
da £16,75
da £16,75
# 7
MPN: 20-62303
GRUPPO SEZIONE INTERNA, TRAVERSO VERTICALE ANTERIORE, SX
da £16,75
da £16,75
# 8
MPN: 20-10020
SEZIONE ESTERNA TRAVERSO VERTICALE ANTERIORE DESTRO
da £38,87
da £38,87
# 8
MPN: 20-10021
SEZIONE ESTERNA TRAVERSO VERTICALE ANTERIORE SX
da £9,56
da £9,56
# 9
MPN: 20-73514
PARASPRUZZI PASSARUOTA ANTERIORE DESTRO
# 9
MPN: 20-73515
PARASPRUZZI PASSARUOTA ANTERIORE SX
# 10
MPN: 20-73902
GRUPPO PANNELLO VERTICALE PASSARUOTA ANTERIORE DX
da £31,38
da £31,38
# 10
MPN: 20-73903
GRUPPO PANNELLO VERTICALE PASSARUOTA ANTERIORE SX
da £127,15
da £127,15
# 11
MPN: 20-72610
UN ASSEMBLEA INTERNA DEL POST, RH
# 11
MPN: 20-72611
UN ASSEMBLEA INTERNA DEL POST, LH
# 12
MPN: 20-71162
MONTAGGIO PARATIA ANTERIORE
da £298,92
da £298,92
# 13
MPN: 20-62546
MONTAGGIO ANGOLO DI RINFORZO
# 14
MPN: 20-71164
GRUPPO PANNELLO TRAVERSA, PARATIA ANTERIORE
da £233,12
da £233,12
# 15
MPN: 20-64704
GRUPPO TRAVERSA ANTERIORE SUPERIORE
Fino a (V)79069
da £286,63
da £286,63
# 15
MPN: 20-66301
GRUPPO TRAVERSA ANTERIORE SUPERIORE
Da (V)79070
da £614,03
da £614,03
# 16
MPN: 692087
VITE, M8X20
# 17
MPN: 692047
Rondella, MOLLA, M8
da £0,47
da £0,47
# 18
MPN: 694597
Rondella, M8X25X3
da £2,11
da £2,11
# -
-
PULSANTE ABETE, M4
Chiusura dei dadi saldati non utilizzati
# -
-
PULSANTE ABETE, M5
Chiusura dei dadi saldati non utilizzati
# -
-
PULSANTE ABETE, M6
Chiusura dei dadi saldati non utilizzati
# -
-
PULSANTE ABETE, M8
Chiusura dei dadi saldati non utilizzati
