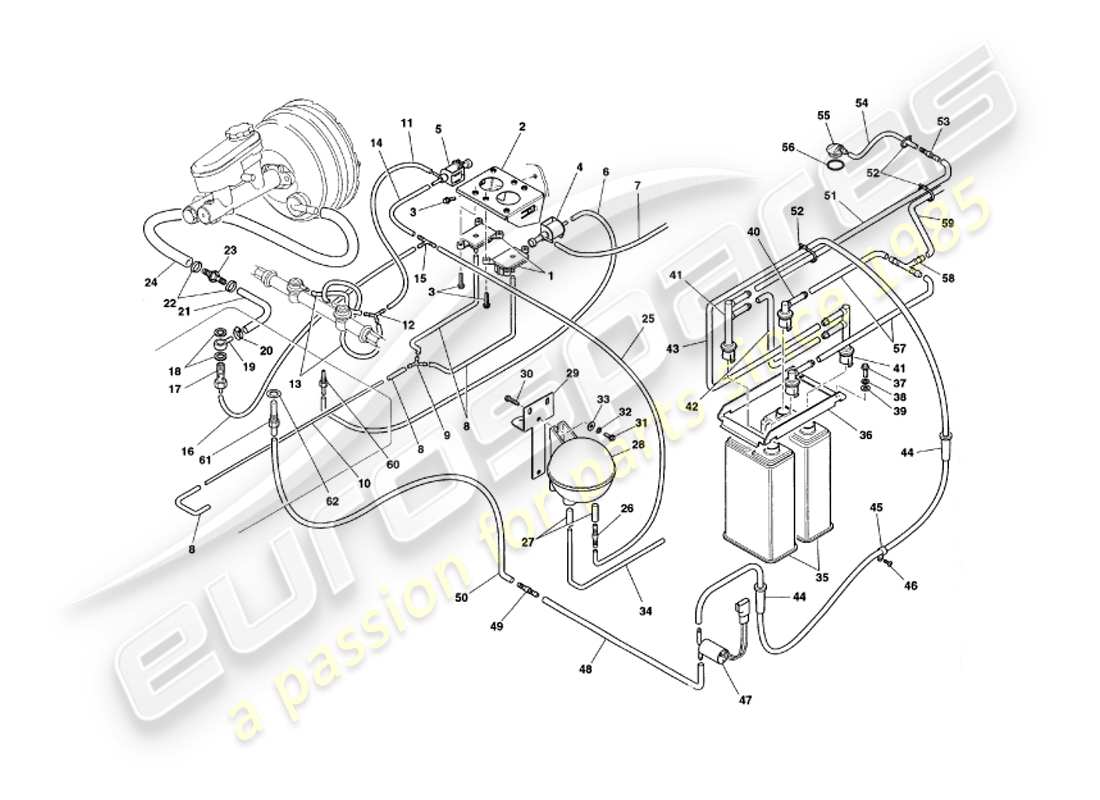

2.4 - SISTEMA DI VUOTO
Aston Martin V8 Coupe (1999) Vacuum System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 39-56170
SENSORE DI PRESSIONE ASSOLUTA
da £229,12
da £229,12
# 2
MPN: 08-64899
GRUPPO STAFFA DI MONTAGGIO, SENSORE PRESSIONE ASSOLUTA
da £24,33
da £24,33
# 3
MPN: 695560
VITE, M5X16
da £0,47
da £0,47
# 4
MPN: 08-56325
VALVOLA DEL VUOTO, REVISIONATA
# 5
MPN: 89-26545
VALVOLA DEL VUOTO, ARIA CONDIZIONATA
da £13,62
da £13,62
# 6
MPN: 08-56232
TUBO IN POLIVON BIANCO, VALVOLA PER VUOTO MODIFICATO
Realizzato da 691504 (530mm)
# 7
MPN: 08-56219
TUBO, POLYVON, VALVOLA DEL VUOTO AL REGOLATORE DI PRESSIONE
Modulo creato 692546 (400mm)
# 8
MPN: 08-56217
TUBO, POLYVON, APS - Y CONN - PLENUM
Modulo creato 692546 (400mm)
# 9
MPN: 08-21068
CONNESSIONE A Y
# 10
MPN: 08-56218
TUBO IN NYLON, CONN. A Y AL PLENUM IN FIBRA DI VETRO
Realizzato da 691507 (1000mm)
# 11
MPN: 08-56219
Tubo, polyvon, valvola del vuoto al connettore a Y
Realizzato da 692546 (400mm)
# 12
MPN: 08-21068
CONNESSIONE A Y
# 13
MPN: 08-56217
TUBO, POLYVON, Y CONN - VALVOLE DI COMMUTAZIONE
Realizzato da 692546 (200mm)
# 14
MPN: 08-56217
TUBO, POLYVON, TEE - VALVOLA DEL VUOTO
Realizzato da 692546 (200mm)
# 15
MPN: 08-21067
PEZZO A T, PLENUM - VALVOLA DEL VUOTO
da £2,49
da £2,49
# 16
MPN: 08-56217
TUBO, POLYVON, BANJO - TEE
Realizzato da 692546 (200mm)
# 17
MPN: 08-26434
GRUPPO BULLONE BANJO
da £46,07
da £46,07
# 18
MPN: 022-033-0202
Rondella, RAME
da £1,85
da £1,85
# 19
MPN: 069-033-0168
BANJO
da £52,85
da £52,85
# 20
MPN: 692645
CLIP, OETIKER
da £1,22
da £1,22
# 21
MPN: 692643
TUBO DI ASPIRAZIONE
da £35,64
da £35,64
# 22
MPN: 693168
CLIP, OETIKER
da £0,66
da £0,66
# 23
MPN: 33-16743
VALVOLA DI NON RITORNO
da £83,51
da £83,51
# 24
MPN: 692643
TUBO, ID 11/32
Valvola di non ritorno al servo
da £35,64
da £35,64
# 25
MPN: 08-56222
TUBO, POLYVON, TEE - RESVR VUOTO ARIA CONDIZIONATA
Realizzato da 692546 (1200mm)
# 26
MPN: 692732
CONNETTORE, 6MM DRITTO
da £4,28
da £4,28
# 27
MPN: 08-56226
MANICOTTO DI CHIUSURA
Realizzato da 693280 (10mm)
# 28
MPN: 693060
SERBATOIO DEL VUOTO
da £113,11
da £113,11
# 29
MPN: 32-73301
STAFFA SERBATOIO DEL VUOTO
Guida a destra
da £19,14
da £19,14
# 29
MPN: 33-73585
STAFFA SERBATOIO DEL VUOTO
Guida a sinistra
da £14,08
da £14,08
# 30
MPN: 695158
VITE, FLG, M6X12
da £0,78
da £0,78
# 31
MPN: 695559
VITE, FLG, M5X12
# 32
MPN: 692045
Rondella, MOLLA, M5
da £0,47
da £0,47
# 33
MPN: 692055
Rondella, PIASTRA, M5
da £0,47
da £0,47
# 34
MPN: 08-56220
TUBO, POLYVON, SERBATOIO A/C PER A/C
Fatto da 692546
# 35
MPN: 08-70589
SERBATOIO IN CARBONIO
da £396,16
da £396,16
# 36
MPN: 08-73282
COLLARE, MONTAGGIO SERBATOIO IN CARBONIO
# 37
MPN: 692146
VITE, M6X20
Attacco contenitore in carbonio
da £1,16
da £1,16
# 38
MPN: 692046
Rondella, MOLLA, M6
Attacco contenitore in carbonio
da £0,47
da £0,47
# 39
MPN: 692056
Rondella, PIASTRA, M6
Attacco contenitore in carbonio
da £0,47
da £0,47
# -
-
STRISCIA DI TENUTA, MONTAGGIO SERBATOIO IN CARBONIO
Attacco contenitore in carbonio
# 40
MPN: 08-72203
CONNETTORE SERBATOIO IN CARBONE
da £15,79
da £15,79
# 41
MPN: 08-72204
DOPPIO CONNETTORE, CANISTER IN CARBONE
da £10,72
da £10,72
# 42
MPN: 693280
TUBO, 6MM ID POLYVON
Contenitore a contenitore
da £26,00
da £26,00
# 43
MPN: 693280
TUBO, 6MM ID POLYVON
Contenitore in carbonio per valvola di spurgo
da £26,00
da £26,00
# 44
MPN: 696725
ANELLO DI TENUTA, MANICOTTO
Tubo in carbonio attraverso la piastra della soglia
da £0,47
da £0,47
# 45
MPN: 692209
CLIP A P, 3/8 NYLON
da £0,49
da £0,49
# 46
MPN: 691020
VITE, NO.8 X 1/2
da £0,47
da £0,47
# 47
MPN: 39-70587
VALVOLA DI SPURGO
da £653,99
da £653,99
# 48
MPN: 08-65037
TUBO, POLYVON, VALVOLA DI SPURGO AL CONNETTORE
Realizzato da 693280 (850mm)
# 49
MPN: 697840
CONNETTORE, 6MM DRITTO
Valvola di spurgo per lo spurgo del plenumbase
da £2,00
da £2,00
# 50
MPN: 08-65038
TUBO, POLYVON, CONNETTORE PER SPURGO BASE PLENUM
Realizzato da 693280 (700mm)
# 51
MPN: 693280
TUBO, 6MM ID, POLYVON
Avvolgere la valvola sul contenitore
da £26,00
da £26,00
# 52
-
CRAVATTA
# 53
MPN: 692732
PRESA RIDOTTO DIRITTO
da £4,28
da £4,28
# 54
MPN: 692546
TUBO, 1/8 ID
Presa per serbatoio
da £7,92
da £7,92
# 55
MPN: 095-034-0124
VALVOLA DI RIBALTAMENTO
da £232,98
da £232,98
# 56
MPN: 095-034-0125
GUARNIZIONE VALVOLA DI RIBALTAMENTO
da £25,63
da £25,63
# 57
MPN: 693280
TUBO, 6MM ID, POLYVON
Contenitore per pezzo a T
da £26,00
da £26,00
# 58
MPN: 692201
T-PE, 6MM NYLON
da £5,71
da £5,71
# 59
MPN: 693280
TUBO, 6MM ID, POLYVON
Pezzo a T per drenare
da £26,00
da £26,00
# -
-
CLIP AUTOADESIVA
Collegamento al serbatoio
# 60
MPN: 08-21079
GRUPPO RACCORDO STROZZATORE
Base plenaria
da £43,43
da £43,43
# 61
MPN: 08-55718
GRUPPO NIPPLO, 1/4 BSP
Base plenaria
da £20,08
da £20,08
# 62
MPN: 095-033-0161
RONDELLA IN Rondella
Base plenaria
-part-diagram-2.5.webp "ASTON MARTIN V8 COUPE (1999) INIEZIONE ELETTRONICA DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6.webp "ASTON MARTIN V8 COUPE (1999) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.7.webp "ASTON MARTIN V8 COUPE (1999) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-3.1.webp "ASTON MARTIN V8 COUPE (1999) CONVERTITORE DI COPPIA DIAGRAMMA DELLE PARTI")
-part-diagram-3.2.webp "ASTON MARTIN V8 COUPE (1999) RAFFREDDAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3a.webp "ASTON MARTIN V8 COUPE (1999) SELETTORE MARCIA DIAGRAMMA DELLE PARTI")
-part-diagram-3.3b.webp "ASTON MARTIN V8 COUPE (1999) COLLEGAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3c.webp "ASTON MARTIN V8 COUPE (1999) CAMBIO A QUATTRO VELOCITÀ DIAGRAMMA DELLE PARTI")
-part-diagram-3.4.webp "ASTON MARTIN V8 COUPE (1999) TUBO DI TORSIONE E ALBERO DELL'ELICA DIAGRAMMA DELLE PARTI")
-part-diagram-3.5.webp "ASTON MARTIN V8 COUPE (1999) UNITÀ IPOIDE DIAGRAMMA DELLE PARTI")
-part-diagram-3.6.webp "ASTON MARTIN V8 COUPE (1999) GRUPPO ALBERO MOTORE E MOZZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.1.webp "ASTON MARTIN V8 COUPE (1999) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-4.2.webp "ASTON MARTIN V8 COUPE (1999) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-4.3.webp "ASTON MARTIN V8 COUPE (1999) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.4.webp "ASTON MARTIN V8 COUPE (1999) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-5.1.webp "ASTON MARTIN V8 COUPE (1999) SERVO E MODULATORE DIAGRAMMA DELLE PARTI")
-part-diagram-5.2.webp "ASTON MARTIN V8 COUPE (1999) FRENI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.3.webp "ASTON MARTIN V8 COUPE (1999) FRENI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.4.webp "ASTON MARTIN V8 COUPE (1999) FRENI A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-5.5.webp "ASTON MARTIN V8 COUPE (1999) INGRANAGGIO A PEDALE DIAGRAMMA DELLE PARTI")
-part-diagram-5.6.webp "ASTON MARTIN V8 COUPE (1999) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1.webp "ASTON MARTIN V8 COUPE (1999) COMPONENTI ELETTRICI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-6.2a.webp "ASTON MARTIN V8 COUPE (1999) FARI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2b.1.webp "ASTON MARTIN V8 COUPE (1999) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2b.2.webp "ASTON MARTIN V8 COUPE (1999) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2c.webp "ASTON MARTIN V8 COUPE (1999) LAMPADE PER INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2d.webp "ASTON MARTIN V8 COUPE (1999) LAMPADINE DIAGRAMMA DELLE PARTI")
-part-diagram-6.3a.webp "ASTON MARTIN V8 COUPE (1999) TERGICRISTALLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.3b.webp "ASTON MARTIN V8 COUPE (1999) LAVAVETRI DIAGRAMMA DELLE PARTI")
-part-diagram-6.4a.webp "ASTON MARTIN V8 COUPE (1999) COMPONENTI SOTTOCOFANO, FINO AL VIN V79079 DIAGRAMMA DELLE PARTI")
-part-diagram-6.4b.webp "ASTON MARTIN V8 COUPE (1999) COMPONENTI SOTTOCOFANO, VIN V79079-79091 DIAGRAMMA DELLE PARTI")
-part-diagram-6.4c.webp "ASTON MARTIN V8 COUPE (1999) COMPONENTI SOTTOCOFANO, VIN V79092 ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5.webp "ASTON MARTIN V8 COUPE (1999) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.webp "ASTON MARTIN V8 COUPE (1999) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b.webp "ASTON MARTIN V8 COUPE (1999) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6c.webp "ASTON MARTIN V8 COUPE (1999) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7.webp "ASTON MARTIN V8 COUPE (1999) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 COUPE (1999) RELÈ, SU VIN V79091 DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 COUPE (1999) RELÈ, VIN V79092ON DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 COUPE (1999) RELÈ, SU VIN V79091 DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 COUPE (1999) RELÈ, VIN V79092 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.9.webp "ASTON MARTIN V8 COUPE (1999) IMBRACATURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1.webp "ASTON MARTIN V8 COUPE (1999) TELAIO DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2a.webp "ASTON MARTIN V8 COUPE (1999) TELAIO DI SUPPORTO DEL PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2b.webp "ASTON MARTIN V8 COUPE (1999) PANNELLI DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2c.webp "ASTON MARTIN V8 COUPE (1999) PANNELLI DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2d.webp "ASTON MARTIN V8 COUPE (1999) PANNELLI DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2e.webp "ASTON MARTIN V8 COUPE (1999) SOVRASTRUTTURA DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.3a.webp "ASTON MARTIN V8 COUPE (1999) PANNELLI DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.3b.webp "ASTON MARTIN V8 COUPE (1999) SPORTELLI DEL SERBATOIO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4a.webp "ASTON MARTIN V8 COUPE (1999) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.1.webp "ASTON MARTIN V8 COUPE (1999) MECCANISMO CHIUSURA PORTA, FINO A VIN V79079 ESCL V79074 DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.2.webp "ASTON MARTIN V8 COUPE (1999) MECCANISMO CHIUSURA PORTA, VIN V79080 E V79074 ACCESI DIAGRAMMA DELLE PARTI")
-part-diagram-7.4c.webp "ASTON MARTIN V8 COUPE (1999) SIGILLI METEOROLOGICI DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 COUPE (1999) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 COUPE (1999) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.5b.webp "ASTON MARTIN V8 COUPE (1999) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a.webp "ASTON MARTIN V8 COUPE (1999) COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6b.1.webp "ASTON MARTIN V8 COUPE (1999) COPERCHIO DEL BAGAGLIAIO, SU VIN V79079EXCL V79074 DIAGRAMMA DELLE PARTI")
-part-diagram-7.6b.2.webp "ASTON MARTIN V8 COUPE (1999) COFANO DEL BAGAGLIAIO, VIN V79080 E V79074 ACCESI DIAGRAMMA DELLE PARTI")
-part-diagram-7.7.webp "ASTON MARTIN V8 COUPE (1999) PARAURTI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a.webp "ASTON MARTIN V8 COUPE (1999) BICCHIERE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b.1a.webp "ASTON MARTIN V8 COUPE (1999) SEDILI ANTERIORI E CINTURE FINO A VIN V79079 ESCLUSO V79074 DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b.1b.webp "ASTON MARTIN V8 COUPE (1999) SEDILI E CINTURE ANTERIORI V79080 E V79074ON DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b.2.webp "ASTON MARTIN V8 COUPE (1999) SEDILI POSTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 COUPE (1999) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 COUPE (1999) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 COUPE (1999) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 COUPE (1999) INVOLUCRO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 COUPE (1999) CONSOLE CENTRALE E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 COUPE (1999) RIVESTIMENTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 COUPE (1999) ASSETTO DI AVVIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 COUPE (1999) ASSORBIMENTO DEL SUONO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 COUPE (1999) TAPPETI DIAGRAMMA DELLE PARTI")
-part-diagram-8.1a.webp "ASTON MARTIN V8 COUPE (1999) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1b.webp "ASTON MARTIN V8 COUPE (1999) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.2.webp "ASTON MARTIN V8 COUPE (1999) INSTALLAZIONE INTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-8.3.webp "ASTON MARTIN V8 COUPE (1999) SENSORI, INTERRUTTORI, SOLENOIDI, MOTORI ECC DIAGRAMMA DELLE PARTI")
-part-diagram-9.1.webp "ASTON MARTIN V8 COUPE (1999) EQUIPAGGIAMENTO OPZIONALE DIAGRAMMA DELLE PARTI")
-part-diagram-9.2.webp "ASTON MARTIN V8 COUPE (1999) STRUMENTI E ARTICOLI VARI DIAGRAMMA DELLE PARTI")
-part-diagram-1.1.webp "ASTON MARTIN V8 COUPE (1999) BLOCCO CILINDRO DIAGRAMMA DELLE PARTI")
-part-diagram-1.2.webp "ASTON MARTIN V8 COUPE (1999) ALBERO MOTORE, PISTONI E ASTE DIAGRAMMA DELLE PARTI")
-part-diagram-1.3.webp "ASTON MARTIN V8 COUPE (1999) TESTE DEI CILINDRI DIAGRAMMA DELLE PARTI")
-part-diagram-1.4a.webp "ASTON MARTIN V8 COUPE (1999) SCATOLA DELLA DISTRIBUZIONE, POMPA DELL'ACQUA E RUOTE DENTATE DIAGRAMMA DELLE PARTI")
-part-diagram-1.4b.webp "ASTON MARTIN V8 COUPE (1999) CINTURE E CATENE DIAGRAMMA DELLE PARTI")
-part-diagram-1.5.webp "ASTON MARTIN V8 COUPE (1999) POMPA E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.6.webp "ASTON MARTIN V8 COUPE (1999) SISTEMA DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a.1.webp "ASTON MARTIN V8 COUPE (1999) SISTEMA DI RAFFREDDAMENTO AD ACQUA, FINO A 79079 DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a.2.webp "ASTON MARTIN V8 COUPE (1999) SISTEMA DI RAFFREDDAMENTO AD ACQUA, VIN 79080 ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-1.7b.webp "ASTON MARTIN V8 COUPE (1999) COFANO DELLA VENTOLA DEL RADIATORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.8.webp "ASTON MARTIN V8 COUPE (1999) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.9.webp "ASTON MARTIN V8 COUPE (1999) GENERATORE, MOTORINO DI AVVIAMENTO E POMPA DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.1.webp "ASTON MARTIN V8 COUPE (1999) COLLEGAMENTO E CONTROLLI DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.2a.webp "ASTON MARTIN V8 COUPE (1999) COLLETTORI DI ASPIRAZIONE E PLENUM DIAGRAMMA DELLE PARTI")
-part-diagram-2.2b.webp "ASTON MARTIN V8 COUPE (1999) FILTRI DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.3.webp "ASTON MARTIN V8 COUPE (1999) SISTEMA DI INIEZIONE DELL'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
