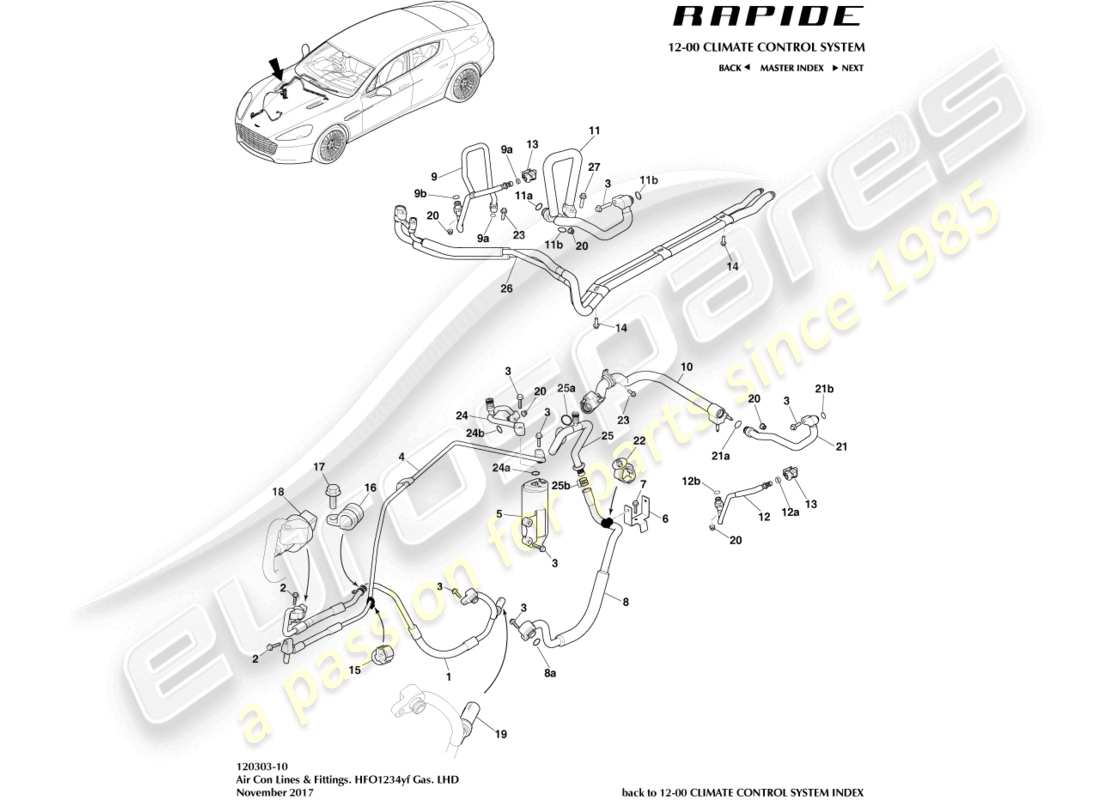

120303-10 - Linee dell'aria condizionata, HFO1234yf, LHD
Aston Martin Rapide (2018) Air Con Lines, HFO1234yf, LHD Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
1
MPN:
HD33-19972-AA
GRUPPO TUBO, DA COMPRESSORE A/C A CONDENSATORE
da
£368,05
da
£368,05
#
2
MPN:
703201
VITE, M8X30, TESTA FLANGIA ESAGONALE
da
£0,47
da
£0,47
#
3
MPN:
703199
BULLONE, M6X30, TESTA FLANGIA ESAGONALE
da
£0,47
da
£0,47
#
4
MPN:
HD33-19D719-AA
GRUPPO TUBO, DAL CONDENSATORE AL RICEVITORE ESSICCATORE
da
£153,35
da
£153,35
#
5
MPN:
4G43-19E891-AD
GRUPPO ESSICCATORE RICEVITORE
da
£253,98
da
£253,98
Questa parte sostituisce il codice articolo 4G43-19E891-AC che abbiamo in magazzino
#
6
MPN:
4G43-6147X-AD
staffa
da
£23,69
da
£23,69
#
7
MPN:
703151
VITE, M6X16, Rondella A TESTA ESAGONALE
da
£0,47
da
£0,47
#
8
MPN:
HD33-19A705-AA
GRUPPO TUBO, USCITA EVAPORATORE
da
£239,72
da
£239,72
#
8a
MPN:
HD23-19394-AA
O-RING in EPDM, 16.25X2.50
da
£5,01
da
£5,01
#
9
MPN:
HD43-19D603-AA
GRUPPO TUBO, INGRESSO EVAP A/C (LIQUIDO)
Solo per HVAC posteriore
da
£140,71
da
£140,71
#
9a
MPN:
HD23-87024-AA
O-RING in EPDM, 6.70X1.80
da
£4,05
da
£4,05
#
9b
MPN:
HD23-87072-AA
O-RING in EPDM, 9.19X2.62
da
£4,05
da
£4,05
#
10
MPN:
HD23-18D487-AB
GRUPPO TUBO, A/C IHX
Non per HVAC posteriore
da
£170,23
da
£170,23
#
11
MPN:
HD43-19D602-AA
GRUPPO TUBO, USCITA EVAP A/C
Solo per HVAC posteriore
da
£140,71
da
£140,71
#
11a
MPN:
HD23-19394-AA
O-RING in EPDM, 16.25X2.50
da
£5,01
da
£5,01
#
11b
MPN:
HD23-32117-AA
O-RING in EPDM, 13.40X2.40
da
£3,42
da
£3,42
#
12
MPN:
HD43-19D603-CA
GRUPPO TUBO, INGRESSO EVP A/C (LIQUIDO)
Non per HVAC posteriore
da
£199,06
da
£199,06
#
12a
MPN:
HD23-87024-AA
O-RING in EPDM, 6.70X1.80
da
£4,05
da
£4,05
#
12b
MPN:
HD23-87072-AA
O-RING in EPDM, 9.19X2.62
da
£4,05
da
£4,05
#
13
MPN:
4G43-4073A-AA
MORSETTO
da
£3,00
da
£3,00
#
14
MPN:
703203
VITE, M6X20 FLG ESAGONALE
da
£0,47
da
£0,47
#
15
MPN:
701180
CLIP, 14X4, INSERIRE
da
£0,79
da
£0,79
#
16
MPN:
699634
CLIP-P,13X15XM6
da
£1,27
da
£1,27
#
17
MPN:
703203
VITE, M6X20, FLANGIA ESAGONALE HD
da
£0,47
da
£0,47
#
18
MPN:
1R12-89-10192
INTERRUTTORE ALTA PRESSIONE A/C
da
£177,66
da
£177,66
#
19
MPN:
6F93-19D594-AA
GRUPPO INTERRUTTORE, INTERRUTTORE PRESSIONE A/C
#
20
MPN:
703163
DADO, M6 BLOCCAGGIO FLG
da
£0,47
da
£0,47
#
21
MPN:
HD43-19D602-CA
GRUPPO TUBO, USCITA EVP A/C (ASPIRAZIONE)
Non per HVAC posteriore
da
£65,94
da
£65,94
#
21a
MPN:
HD23-19394-AA
O-RING in EPDM, 16.25X2.50
da
£5,01
da
£5,01
#
21b
MPN:
HD23-32117-AA
O-RING in EPDM, 13.40X2.40
da
£3,42
da
£3,42
#
22
MPN:
702291
CLIP, 11-18X6.5X7
da
£0,92
da
£0,92
#
23
MPN:
703203
VITE, M6X20 FLG ESAGONALE
da
£0,47
da
£0,47
#
24
MPN:
HG43-19N649-AA
GRUPPO TUBO, INGRESSO A/C IHX (LIQUIDO)
da
£146,28
da
£146,28
#
24a
MPN:
HD23-87071-AA
O-RING in EPDM, 10.8X2.40
da
£4,05
da
£4,05
#
24b
MPN:
HD23-87072-AA
O-RING in EPDM, 9.19X2.62
da
£4,05
da
£4,05
#
25
MPN:
HG43-19N648-AA
GRUPPO TUBO, USCITA A/C IHX (ASPIRAZIONE)
da
£228,38
da
£228,38
#
25a
MPN:
HD23-19394-AA
O-RING in EPDM, 16.25X2.50
DA 17MY
da
£5,01
da
£5,01
#
25b
MPN:
HD23-49745-AA
O-RING in EPDM, 12.93X1.86
DA 17MY
da
£4,90
da
£4,90
#
26
MPN:
HD43-19A705-CA
GRUPPO TUBO, USCITA EVAP A/C
Solo per HVAC posteriore
da
£286,18
da
£286,18
#
27
MPN:
703025
VITE, M6X1.0X25 ESAGONALE FLG
da
£0,47
da
£0,47
-part-diagram-120303-20.webp "ASTON MARTIN RAPIDE (2018) LINEE DI ARIA CONDIZIONATA, HFO1234YF, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-120305-s1.webp "ASTON MARTIN RAPIDE (2018) LINEE DELL'ARIA CONDIZIONATA, R134A, LHD DIAGRAMMA DELLE PARTI")
-part-diagram-120305-s2.webp "ASTON MARTIN RAPIDE (2018) LINEE DI ARIA CONDIZIONATA, R134A, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-120400.webp "ASTON MARTIN RAPIDE (2018) SENSORI DIAGRAMMA DELLE PARTI")
-part-diagram-120402.webp "ASTON MARTIN RAPIDE (2018) COMANDI HVAC POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-130101.webp "ASTON MARTIN RAPIDE (2018) STRUMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-130600-d1.webp "ASTON MARTIN RAPIDE (2018) CORNO DEL TRAFFICO DIAGRAMMA DELLE PARTI")
-part-diagram-131301-d1.webp "ASTON MARTIN RAPIDE (2018) SENSORI DELL'ARIA DI PARCHEGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-131303-01.webp "ASTON MARTIN RAPIDE (2018) TELECAMERA DI ASSISTENZA AL PARCHEGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-131400-00.webp "ASTON MARTIN RAPIDE (2018) MODULO PRESSIONE PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-140101.webp "ASTON MARTIN RAPIDE (2018) INTERRUTTORE DI SPEGNIMENTO DELLA BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-140101-d1.webp "ASTON MARTIN RAPIDE (2018) DIAGRAMMA DELLE PARTI DELLA BATTERIA")
-part-diagram-140101-d3.webp "ASTON MARTIN RAPIDE (2018) KIT CONDIZIONATORE BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-140102-b1.webp "ASTON MARTIN RAPIDE (2018) MANTENIMENTO DELLA BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-140103.webp "ASTON MARTIN RAPIDE (2018) CAVI BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-150103-10.webp "ASTON MARTIN RAPIDE (2018) DOPPI AMPLIFICATORI, FINO A 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-150103-20.webp "ASTON MARTIN RAPIDE (2018) AMPLIFICATORE SINGOLO, 13MY ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-150104-10.webp "ASTON MARTIN RAPIDE (2018) SISTEMA MULTIMEDIALE, FINO A 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-150104-30.webp "ASTON MARTIN RAPIDE (2018) COMANDI DELL'INFOTAINMENT, 16MY DIAGRAMMA DELLE PARTI")
-part-diagram-150104-40.webp "ASTON MARTIN RAPIDE (2018) COMANDI INFOTAINMENT, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-150104-d2.webp "ASTON MARTIN RAPIDE (2018) SISTEMA MULTIMEDIALE, 13MY ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-150108-20.webp "ASTON MARTIN RAPIDE (2018) CAMBIA CD, 16MY ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-150108-30.webp "ASTON MARTIN RAPIDE (2018) MP3/USB SOTTOSISTEMA MULTIMEDIALE DIAGRAMMA DELLE PARTI")
-part-diagram-150108-d1.webp "ASTON MARTIN RAPIDE (2018) CAMBIA CD, FINO A 16MY DIAGRAMMA DELLE PARTI")
-part-diagram-150202.webp "ASTON MARTIN RAPIDE (2018) SINTONIZZATORE DAB DIAGRAMMA DELLE PARTI")
-part-diagram-150203.webp "ASTON MARTIN RAPIDE (2018) ANTENNA SDARS DIAGRAMMA DELLE PARTI")
-part-diagram-150204-d3.webp "ASTON MARTIN RAPIDE (2018) ANTENNA ELETTRONICA, FINO A 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-150204-d4.webp "ASTON MARTIN RAPIDE (2018) ANTENNA ELETTRONICA, DA 13MY A 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-150204-d4a.webp "ASTON MARTIN RAPIDE (2018) ANTENNA ELETTRONICA, 14.5MY ACCESA DIAGRAMMA DELLE PARTI")
-part-diagram-150301-10.webp "ASTON MARTIN RAPIDE (2018) UNITÀ PRINCIPALE DI INFOTAINMENT, 16MY DIAGRAMMA DELLE PARTI")
-part-diagram-150301-10-1.webp "ASTON MARTIN RAPIDE (2018) RELATORI, B&O DIAGRAMMA DELLE PARTI")
-part-diagram-150301-20.webp "ASTON MARTIN RAPIDE (2018) RELATORI, CHIEDETE DIAGRAMMA DELLE PARTI")
-part-diagram-160000-c1.webp "ASTON MARTIN RAPIDE (2018) DISTRIBUZIONE DEL VUOTO, SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-160200.webp "ASTON MARTIN RAPIDE (2018) SOTTOSISTEMA DI DISTRIBUZIONE DEL VUOTO DIAGRAMMA DELLE PARTI")
-part-diagram-170101.webp "ASTON MARTIN RAPIDE (2018) FARI DIAGRAMMA DELLE PARTI")
-part-diagram-170102-10.webp "ASTON MARTIN RAPIDE (2018) LUCI DI MARCIA DIURNA, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-170102-d1.webp "ASTON MARTIN RAPIDE (2018) RIPETITORI LATERALI DIAGRAMMA DELLE PARTI")
-part-diagram-170105-d1.webp "ASTON MARTIN RAPIDE (2018) INDICATORI DEL LATO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-170202.webp "ASTON MARTIN RAPIDE (2018) ILLUMINAZIONE DI CORTESIA DIAGRAMMA DELLE PARTI")
-part-diagram-170301-d1.webp "ASTON MARTIN RAPIDE (2018) LUCE STOP MONTATA IN ALTO DIAGRAMMA DELLE PARTI")
-part-diagram-170301-d2.webp "ASTON MARTIN RAPIDE (2018) LUCI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-170305.webp "ASTON MARTIN RAPIDE (2018) INDICATORI LATERALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-170306-d1.webp "ASTON MARTIN RAPIDE (2018) CATARIFRANGENTI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-170308-d1.webp "ASTON MARTIN RAPIDE (2018) LAMPADE PALLE LICENZA DIAGRAMMA DELLE PARTI")
-part-diagram-17-0400-00.webp "ASTON MARTIN RAPIDE (2018) SENSORE PIOGGIA E LUCE DIURNA DIAGRAMMA DELLE PARTI")
-part-diagram-170501.webp "ASTON MARTIN RAPIDE (2018) INTERRUTTORE DI ILLUMINAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-180101-d1.webp "ASTON MARTIN RAPIDE (2018) CABLAGGIO ANTERIORE, A 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-18-0101-d2.webp "ASTON MARTIN RAPIDE (2018) CABLAGGIO ANTERIORE, 13MY NEL DIAGRAMMA DELLE PARTI")
-part-diagram-180101-d3.webp "ASTON MARTIN RAPIDE (2018) CABLAGGIO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-180102-d5.webp "ASTON MARTIN RAPIDE (2018) CABLAGGIO IP DIAGRAMMA DELLE PARTI")
-part-diagram-180103.webp "ASTON MARTIN RAPIDE (2018) IMBRACATURA DIAGRAMMA DELLE PARTI")
-part-diagram-180103-d1.webp "ASTON MARTIN RAPIDE (2018) CABLAGGIO DELL'ESTREMITÀ POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-180103-d4.webp "ASTON MARTIN RAPIDE (2018) CABLAGGIO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-180106-d1.webp "ASTON MARTIN RAPIDE (2018) PANNELLI FUSIBILI DIAGRAMMA DELLE PARTI")
-part-diagram-180301-10.webp "ASTON MARTIN RAPIDE (2018) SWITCH IP DIAGRAMMA DELLE PARTI")
-part-diagram-180301-20.webp "ASTON MARTIN RAPIDE (2018) INTERRUTTORI DELLA CONSOLE CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-180302-30.webp "ASTON MARTIN RAPIDE (2018) INTERRUTTORI DELLA CONSOLE CENTRALE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-180401.webp "ASTON MARTIN RAPIDE (2018) PRESE AUSILIARIE DIAGRAMMA DELLE PARTI")
-part-diagram-190101.webp "ASTON MARTIN RAPIDE (2018) LOCALIZZATORE CAT 5 DIAGRAMMA DELLE PARTI")
-part-diagram-190101-d1.webp "ASTON MARTIN RAPIDE (2018) LOCALIZZATORE CAT 5, 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-190102-d1.webp "ASTON MARTIN RAPIDE (2018) SENSORI DI ALLARME DIAGRAMMA DELLE PARTI")
-part-diagram-190103-d1.webp "ASTON MARTIN RAPIDE (2018) AVVISATORI ACUSTICI E SIRENE D'ALLARME DIAGRAMMA DELLE PARTI")
-part-diagram-190202.webp "ASTON MARTIN RAPIDE (2018) RKE DIAGRAMMA DELLE PARTI")
-part-diagram-190600.webp "ASTON MARTIN RAPIDE (2018) SOTTOSISTEMA DI CONTROLLO VOCALE DIAGRAMMA DELLE PARTI")
-part-diagram-190701-01.webp "ASTON MARTIN MODULO DI NAVIGAZIONE RAPIDE (2018), 12MY SUL DIAGRAMMA DELLE PARTI")
-part-diagram-190701-d1.webp "ASTON MARTIN RAPIDE (2018) MODULO DI NAVIGAZIONE, FINO A 12MY DIAGRAMMA DELLE PARTI")
-part-diagram-190703-d1.webp "ASTON MARTIN RAPIDE (2018) DIAGRAMMA DELLE PARTI DEL DISPLAY DI NAVIGAZIONE")
-part-diagram-190703-d2.webp "ASTON MARTIN RAPIDE (2018) DISPLAY DI NAVIGAZIONE, GARMIN, 12MY DIAGRAMMA DELLE PARTI")
-part-diagram-190706-d1.webp "ASTON MARTIN RAPIDE (2018) ANTENNA GPS DIAGRAMMA DELLE PARTI")
-part-diagram-190801.webp "ASTON MARTIN RAPIDE (2018) MODULO BLUETOOTH DIAGRAMMA DELLE PARTI")
-part-diagram-191001.webp "ASTON MARTIN RAPIDE (2018) CONTROLLO MULTIFUNZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-191003.webp "ASTON MARTIN RAPIDE (2018) MODULO ELETTRONICO CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-191300-d2.webp "ASTON MARTIN RAPIDE (2018) SCHEMA DELLE PARTI DI INTRATTENIMENTO DEL SEDILE POSTERIORE")
-part-diagram-19-1800-02.webp "ASTON MARTIN RAPIDE (2018) CONTROLLER DI BLOCCO AVVIO AUTOMATICO DIAGRAMMA DELLE PARTI")
-part-diagram-000101.webp "ASTON MARTIN RAPIDE (2018) ETICHETTE ESTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-000102.webp "ASTON MARTIN RAPIDE (2018) ETICHETTE INTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-000103.webp "ASTON MARTIN RAPIDE (2018) ETICHETTE SOTTOCOFANO DIAGRAMMA DELLE PARTI")
-part-diagram-000200.webp "ASTON MARTIN RAPIDE (2018) DIAGRAMMA DELLE PARTI DI STRUMENTI E ATTREZZATURE DI EMERGENZA")
-part-diagram-000200-c1.webp "ASTON MARTIN RAPIDE (2018) STRUMENTI E ATTREZZATURE DI EMERGENZA, S DIAGRAMMA DELLE PARTI")
-part-diagram-000200-c2.webp "ASTON MARTIN RAPIDE (2018) ATTREZZATURA DI EMERGENZA PER PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-000205-b1.webp "ASTON MARTIN RAPIDE (2018) KIT DI PRONTO SOCCORSO DIAGRAMMA DELLE PARTI")
-part-diagram-000301-g4.webp "ASTON MARTIN RAPIDE (2018) GUIDA PER I PROPRIETARI DIAGRAMMA DELLE PARTI")
-part-diagram-000301-g5.webp "ASTON MARTIN RAPIDE (2018) GUIDA PER I PROPRIETARI, S DIAGRAMMA DELLE PARTI")
-part-diagram-010100-00.webp "ASTON MARTIN RAPIDE (2018) CORPO IN BIANCO DIAGRAMMA DELLE PARTI")
-part-diagram-010101-b1.webp "ASTON MARTIN RAPIDE (2018) DIAGRAMMA DELLE PARTI DEL SOTTOSCOCCA")
-part-diagram-010101-b2.webp "ASTON MARTIN RAPIDE (2018) SOTTOSCOCCA, DIAGRAMMA DELLE PARTI POSTERIORI")
-part-diagram-010102-b1.webp "ASTON MARTIN RAPIDE (2018) CRUSCOTTO E CAPPUCCIO DIAGRAMMA DELLE PARTI")
-part-diagram-010102-b2.webp "ASTON MARTIN RAPIDE (2018) CRUSCOTTO E CAPPUCCIO, S DIAGRAMMA DELLE PARTI")
-part-diagram-010103-b1.webp "ASTON MARTIN RAPIDE (2018) TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-010103-b2.webp "ASTON MARTIN RAPIDE (2018) TELAIO DELLA PARTE SUPERIORE DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-010104-b1.webp "ASTON MARTIN RAPIDE (2018) LATO DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-010106-b1.webp "ASTON MARTIN RAPIDE (2018) ESTREMITÀ POSTERIORE DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-010106-b3.webp "ASTON MARTIN RAPIDE (2018) COMPOSITI DELLA PARTE POSTERIORE DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-010107-10.webp "ASTON MARTIN RAPIDE (2018) SOTTOSCUDO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010107-b1.webp "ASTON MARTIN RAPIDE (2018) PASSARUOTA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-010108-b1.webp "ASTON MARTIN RAPIDE (2018) PARTI ACCESSORIE DIAGRAMMA DELLE PARTI")
-part-diagram-010108-b2.webp "ASTON MARTIN RAPIDE (2018) PARTI ACCESSORIE, S DIAGRAMMA DELLE PARTI")
-part-diagram-010201-b1.webp "ASTON MARTIN RAPIDE (2018) STRUTTURA FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-010201-b2.webp "ASTON MARTIN RAPIDE (2018) STRUTTURA ANTERIORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-010202-b1.webp "ASTON MARTIN RAPIDE (2018) PANNELLO DI APERTURA DELLA GRIGLIA DIAGRAMMA DELLE PARTI")
-part-diagram-010202-b2.webp "ASTON MARTIN RAPIDE (2018) PANNELLO DI APERTURA DELLA GRIGLIA, S DIAGRAMMA DELLE PARTI")
-part-diagram-010203.webp "ASTON MARTIN RAPIDE (2018) ALI ANTERIORI, S DIAGRAMMA DELLE PARTI")
-part-diagram-010203-b1.webp "ASTON MARTIN RAPIDE (2018) ALI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-010204-b1.webp "ASTON MARTIN RAPIDE (2018) PASSARUOTA ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-010205-10.webp "ASTON MARTIN RAPIDE (2018) COFANO E CERNIERE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-010205-b1.webp "ASTON MARTIN RAPIDE (2018) COFANO E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-010205-b2.webp "ASTON MARTIN RAPIDE (2018) COFANO E CERNIERE, S DIAGRAMMA DELLE PARTI")
-part-diagram-010207-b1.webp "ASTON MARTIN RAPIDE (2018) SOTTOSCUDO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010207-b2.webp "ASTON MARTIN RAPIDE (2018) SOTTOSCUDO ANTERIORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-010301-b1.webp "ASTON MARTIN RAPIDE (2018) ASSEMBLAGGIO DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010301-g1.webp "ASTON MARTIN RAPIDE (2018) SCHEMA DELLE PARTI DEL GRUPPO CERNIERA DELLA PORTA ANTERIORE")
-part-diagram-010302-b1.webp "ASTON MARTIN RAPIDE (2018) MONTAGGIO PORTA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010302-g1.webp "ASTON MARTIN RAPIDE (2018) SCHEMA DELLE PARTI DEL GRUPPO CERNIERA DELLA PORTIERA POSTERIORE")
-part-diagram-010303-b1.webp "ASTON MARTIN RAPIDE (2018) SCHEMA DELLE PARTI DEL GRUPPO PORTELLONE POSTERIORE")
-part-diagram-010501-b1.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO DEL PAVIMENTO PRINCIPALE, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-010501-b2.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO DEL PAVIMENTO PRINCIPALE, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-010502-b2.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO INFERIORE DEL CAPPUCCIO DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b1.webp "ASTON MARTIN RAPIDE (2018) DIAGRAMMA DELLE PARTI DEL GRUPPO DEL CIELO")
-part-diagram-010503-b10.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO DEL MONTANTE B DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b11.webp "ASTON MARTIN RAPIDE (2018) UN RIVESTIMENTO DEL PILASTRO DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b15.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO DELLA TESTATA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b3.webp "ASTON MARTIN RAPIDE (2018) RIFINITURA DELL'INTESTAZIONE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b3a.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO DELLA TESTATA ANTERIORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b4.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO DEL MONTANTE D DIAGRAMMA DELLE PARTI")
-part-diagram-010504-b1.webp "ASTON MARTIN RAPIDE (2018) VISIERE PARASOLE DIAGRAMMA DELLE PARTI")
-part-diagram-010505-b1.webp "ASTON MARTIN RAPIDE (2018) PANNELLO DI RIVESTIMENTO DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010505-b4.webp "ASTON MARTIN RAPIDE (2018) MANIGLIA DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010506-b1.webp "ASTON MARTIN RAPIDE (2018) PANNELLO DI RIVESTIMENTO DELLA PORTIERA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010507-b1.webp "ASTON MARTIN RAPIDE (2018) PANNELLO DI RIVESTIMENTO DEL QUARTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010507-b2.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO DEL MONTANTE C DIAGRAMMA DELLE PARTI")
-part-diagram-010508-b2.webp "ASTON MARTIN RAPIDE (2018) PANNELLO DI RIVESTIMENTO DEL RIPIANO PER PACCHI DIAGRAMMA DELLE PARTI")
-part-diagram-010508-b3.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO DEL VANO DI CARICO DIAGRAMMA DELLE PARTI")
-part-diagram-010509-b1.webp "ASTON MARTIN RAPIDE (2018) PANNELLO DI RIVESTIMENTO DEL PORTELLONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010601-b1.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-010601-b6.webp "ASTON MARTIN RAPIDE (2018) CUSCINETTI SONORI ANTI-CAN DIAGRAMMA DELLE PARTI")
-part-diagram-010601-b8.webp "ASTON MARTIN RAPIDE (2018) ISOLAMENTO ACUSTICO, PARTE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010601-b8-2.webp "ASTON MARTIN RAPIDE (2018) ISOLAMENTO ACUSTICO, POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010702-b1.webp "ASTON MARTIN RAPIDE (2018) GUARNIZIONI DINAMICHE DIAGRAMMA DELLE PARTI")
-part-diagram-010703-b1.webp "ASTON MARTIN RAPIDE (2018) SIGILLATURA MORBIDA DIAGRAMMA DELLE PARTI")
-part-diagram-010706.webp "ASTON MARTIN RAPIDE (2018) COPERTURA PLENARIA DIAGRAMMA DELLE PARTI")
-part-diagram-010707-b1.webp "ASTON MARTIN RAPIDE (2018) PROTEZIONI PER L'ACQUA DELLE PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-010801-10.webp "ASTON MARTIN RAPIDE (2018) GRIGLIA DEL RADIATORE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-010801-b1.webp "ASTON MARTIN RAPIDE (2018) GRIGLIA DEL RADIATORE DIAGRAMMA DELLE PARTI")
-part-diagram-010801-b2.webp "ASTON MARTIN RAPIDE (2018) GRIGLIA DEL RADIATORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-010802-10.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO ANTERIORE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-010802-b1.webp "ASTON MARTIN RAPIDE (2018) FINITURA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010803-10.webp "ASTON MARTIN RAPIDE (2018) SPOILER POSTERIORE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-010803-b1.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO DELLA PORTA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010805-10.webp "ASTON MARTIN RAPIDE (2018) APPLICAZIONE PER DAVANZALE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-010805-b1.webp "ASTON MARTIN RAPIDE (2018) RIVESTIMENTO LATERALE DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-010805-b2.webp "ASTON MARTIN RAPIDE (2018) APPLICAZIONE SUL DAVANZALE DIAGRAMMA DELLE PARTI")
-part-diagram-010806-b1.webp "ASTON MARTIN RAPIDE (2018) SCHEMA DELLE PARTI DEL RIVESTIMENTO DELLA PARTE POSTERIORE")
-part-diagram-010807-b1.webp "ASTON MARTIN RAPIDE (2018) DIAGRAMMA DELLE PARTI DEL BADGE")
-part-diagram-010812-02.webp "ASTON MARTIN RAPIDE (2018) SCHERMO FOGLIARE DIAGRAMMA DELLE PARTI")
-part-diagram-010901.webp "ASTON MARTIN RAPIDE (2018) SPECCHIO INTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-010904-b2.webp "ASTON MARTIN RAPIDE (2018) SPECCHIETTI RETROVISORI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-011000-b3.webp "ASTON MARTIN RAPIDE (2018) SEDILI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-011001.webp "ASTON MARTIN RAPIDE (2018) SEDILI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-011009.webp "ASTON MARTIN RAPIDE (2018) REGOLAZIONE DEL SEDILE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011009-d1.webp "ASTON MARTIN RAPIDE (2018) INTERRUTTORE COMODITÀ DEL SEDILE DIAGRAMMA DELLE PARTI")
-part-diagram-011101-b3.webp "ASTON MARTIN RAPIDE (2018) PARABREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-011103-b0.webp "ASTON MARTIN RAPIDE (2018) VETRO DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011103-b1.webp "ASTON MARTIN RAPIDE (2018) VETRO DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011103-b2.webp "ASTON MARTIN RAPIDE (2018) VETRO DELLA PORTA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011106-b1.webp "ASTON MARTIN RAPIDE (2018) PARABREZZA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011108-b1.webp "ASTON MARTIN RAPIDE (2018) ALZACRISTALLO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011108-b2.webp "ASTON MARTIN RAPIDE (2018) ALZACRISTALLO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011109.webp "ASTON MARTIN RAPIDE (2018) INTERRUTTORE DI CONTROLLO DELLA FINESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-011201-60.webp "ASTON MARTIN RAPIDE (2018) PANNELLO DI RIVESTIMENTO DELLA PILA CENTRALE, S 16MY DIAGRAMMA DELLE PARTI")
-part-diagram-011201-70.webp "ASTON MARTIN RAPIDE (2018) PANNELLO DI RIVESTIMENTO DELLA PILA CENTRALE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b11.webp "ASTON MARTIN RAPIDE (2018) PANNELLO DI RIVESTIMENTO DELLA PILA CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b12.webp "ASTON MARTIN RAPIDE (2018) PANNELLO DI RIVESTIMENTO DELLA PILA CENTRALE, S DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b17.webp "ASTON MARTIN RAPIDE (2018) TRAVERSA IP DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b19.webp "ASTON MARTIN RAPIDE (2018) PANNELLI RIFINITI IP DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b7.webp "ASTON MARTIN RAPIDE (2018) SUBSTRATO IP DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b9.webp "ASTON MARTIN RAPIDE (2018) STAMPAGGIO DELLA PILA CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-011201-d1.webp "ASTON MARTIN RAPIDE (2018) INTERRUTTORE DEL VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-011201-e3.webp "ASTON MARTIN RAPIDE (2018) STAFFE DA CCB A BIW DIAGRAMMA DELLE PARTI")
-part-diagram-011202-10.webp "ASTON MARTIN RAPIDE (2018) CONSOLE POSTERIORE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-011202-b2.webp "ASTON MARTIN RAPIDE (2018) CONSOLE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011202-b5.webp "ASTON MARTIN RAPIDE (2018) PANNELLO DELLA CONSOLE CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-011401.webp "ASTON MARTIN RAPIDE (2018) TRASMETTITORE RKE DIAGRAMMA DELLE PARTI")
-part-diagram-011401-b2.webp "ASTON MARTIN RAPIDE (2018) SET DI SERRATURE E CHIAVI DIAGRAMMA DELLE PARTI")
-part-diagram-011401-b3.webp "ASTON MARTIN RAPIDE (2018) MODULO DI AVVIO/ARRESTO DIAGRAMMA DELLE PARTI")
-part-diagram-011403-b1.webp "ASTON MARTIN RAPIDE (2018) SISTEMA DI CHIUSURA DEL COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-011403-b2.webp "ASTON MARTIN RAPIDE (2018) SISTEMA DI CHIUSURA DEL COFANO, S DIAGRAMMA DELLE PARTI")
-part-diagram-011404-b1.webp "ASTON MARTIN RAPIDE (2018) CHIUSURA DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011404-b2.webp "ASTON MARTIN RAPIDE (2018) CHIUSURA DELLA PORTA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011405-b1.webp "ASTON MARTIN RAPIDE (2018) SISTEMA DI CHIUSURA DEL BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-011405-b2.webp "ASTON MARTIN RAPIDE (2018) SISTEMA DI CHIUSURA DEL BAGAGLIAIO, S DIAGRAMMA DELLE PARTI")
-part-diagram-011405-d1.webp "ASTON MARTIN RAPIDE (2018) RILASCIO DEL PORTELLONE DIAGRAMMA DELLE PARTI")
-part-diagram-011410.webp "ASTON MARTIN RAPIDE (2018) INTERRUTTORE DI RILASCIO DEL BOCCHETTONE DI RIFORNIMENTO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-011410-b1.webp "ASTON MARTIN RAPIDE (2018) MECCANISMO DI RIFORNIMENTO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-011601.webp "ASTON MARTIN RAPIDE (2018) GRUPPO SPAZZOLA TERGICRISTALLO, 12MY DIAGRAMMA DELLE PARTI")
-part-diagram-01-1601-03.webp "ASTON MARTIN RAPIDE (2018) GRUPPO SPAZZOLA TERGICRISTALLO, S DIAGRAMMA DELLE PARTI")
-part-diagram-011601-b1.webp "ASTON MARTIN RAPIDE (2018) GRUPPO SPAZZOLA TERGICRISTALLO DIAGRAMMA DELLE PARTI")
-part-diagram-011602.webp "ASTON MARTIN RAPIDE (2018) COLLEGAMENTO DEL TERGICRISTALLO DIAGRAMMA DELLE PARTI")
-part-diagram-011602-01.webp "ASTON MARTIN RAPIDE (2018) COLLEGAMENTO DEL TERGICRISTALLO, S DIAGRAMMA DELLE PARTI")
-part-diagram-011604-10.webp "ASTON MARTIN RAPIDE (2018) RONDELLA RONDELLA DIAGRAMMA DELLE PARTI")
-part-diagram-011604-20.webp "ASTON MARTIN RAPIDE (2018) LAVAGGIO DEL PARABREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-011604-30.webp "ASTON MARTIN RAPIDE (2018) LAVAGGIO DEI FARI DIAGRAMMA DELLE PARTI")
-part-diagram-011901.webp "ASTON MARTIN RAPIDE (2018) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b1.webp "ASTON MARTIN RAPIDE (2018) PARAURTI ANTERIORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b1-2.webp "ASTON MARTIN RAPIDE (2018) PARAURTI ANTERIORE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b2.webp "ASTON MARTIN RAPIDE (2018) STRUTTURA DEL PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b3.webp "ASTON MARTIN RAPIDE (2018) STRUTTURA DEL PARAURTI ANTERIORE, FILA S DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b4.webp "ASTON MARTIN RAPIDE (2018) STRUTTURA DEL PARAURTI ANTERIORE, FED S, GCC, CINA DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b5.webp "ASTON MARTIN RAPIDE (2018) INSERTO, ISOLATORE DEL PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011902-10.webp "ASTON MARTIN RAPIDE (2018) PARAURTI POSTERIORE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-011902-b2.webp "ASTON MARTIN RAPIDE (2018) STRUTTURA DEL PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011902-b3.webp "ASTON MARTIN RAPIDE (2018) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011904.webp "ASTON MARTIN RAPIDE (2018) PLINTI PER TARGA DIAGRAMMA DELLE PARTI")
-part-diagram-011904-01.webp "ASTON MARTIN RAPIDE (2018) PLINTI PER TARGA, S DIAGRAMMA DELLE PARTI")
-part-diagram-011904-01-2.webp "ASTON MARTIN RAPIDE (2018) PEDANE PORTA TARGA, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-012001.webp "ASTON MARTIN RAPIDE (2018) CINTURE DI SICUREZZA ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-012001-b3.webp "ASTON MARTIN RAPIDE (2018) CINTURE DI SICUREZZA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-012003.webp "ASTON MARTIN RAPIDE (2018) AIRBAG, PASSEGGERO DIAGRAMMA DELLE PARTI")
-part-diagram-012004.webp "ASTON MARTIN RAPIDE (2018) AIRBAG A TENDINA LATERALE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-012004-b2.webp "ASTON MARTIN RAPIDE (2018) AIRBAG A TENDINA LATERALE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-012005-b1.webp "ASTON MARTIN RAPIDE (2018) SENSORI DI ATTUAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-012006-b1.webp "ASTON MARTIN RAPIDE (2018) BLOCCHI AD IMPATTO LATERALE DIAGRAMMA DELLE PARTI")
-part-diagram-01-2007-01.webp "ASTON MARTIN RAPIDE (2018) AIRBAG MONTATO SUL SEDILE DIAGRAMMA DELLE PARTI")
-part-diagram-012007-b1.webp "ASTON MARTIN RAPIDE (2018) STAFFE PER ATTACCO ISOFIX DIAGRAMMA DELLE PARTI")
-part-diagram-020100-c1.webp "ASTON MARTIN RAPIDE (2018) TELAIO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-020100-c2.webp "ASTON MARTIN RAPIDE (2018) TELAIO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-020300.webp "ASTON MARTIN RAPIDE (2018) SUPPORTI DEL GRUPPO PROPULSORE DIAGRAMMA DELLE PARTI")
-part-diagram-020600.webp "ASTON MARTIN RAPIDE (2018) SCUDI TERMICI DIAGRAMMA DELLE PARTI")
-part-diagram-03-0100-e1.webp "ASTON MARTIN RAPIDE (2018) STRUTTURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-030100-e1.webp "ASTON MARTIN RAPIDE (2018) STRUTTURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0100-e2.webp "ASTON MARTIN RAPIDE (2018) COLLETTORI DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-03-0200-e1.webp "ASTON MARTIN RAPIDE (2018) LUBRIFICAZIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-030200-e1.webp "ASTON MARTIN RAPIDE (2018) LUBRIFICAZIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0300-e1.webp "ASTON MARTIN RAPIDE (2018) RAFFREDDAMENTO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-030300-e1.webp "ASTON MARTIN RAPIDE (2018) RAFFREDDAMENTO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-030300-s1.webp "ASTON MARTIN RAPIDE (2018) RAFFREDDAMENTO DEL MOTORE, ADATTAMENTO IN LINEA DIAGRAMMA DELLE PARTI")
-part-diagram-030304.webp "ASTON MARTIN RAPIDE (2018) SERBATOIO E TUBI DEL LIQUIDO REFRIGERANTE DIAGRAMMA DELLE PARTI")
-part-diagram-030304-02.webp "ASTON MARTIN RAPIDE (2018) SERBATOIO E TUBI DEL LIQUIDO REFRIGERANTE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0400-e1.webp "ASTON MARTIN RAPIDE (2018) RICARICA E CONTROLLI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-030400-e1.webp "ASTON MARTIN RAPIDE (2018) RICARICA E CONTROLLI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0500-e1.webp "ASTON MARTIN RAPIDE (2018) UNITÀ ACCESSORIA DIAGRAMMA DELLE PARTI")
-part-diagram-030500-e1.webp "ASTON MARTIN RAPIDE (2018) UNITÀ ACCESSORIA DIAGRAMMA DELLE PARTI")
-part-diagram-03-0600-02.webp "ASTON MARTIN RAPIDE (2018) AVVIAMENTO DEL MOTORE, AUTOMATICO DIAGRAMMA DELLE PARTI")
-part-diagram-030600-e2.webp "ASTON MARTIN RAPIDE (2018) AVVIAMENTO DEL MOTORE, AUTOMATICO DIAGRAMMA DELLE PARTI")
-part-diagram-03-0700-e1.webp "ASTON MARTIN RAPIDE (2018) ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-030700-e1.webp "ASTON MARTIN RAPIDE (2018) ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0800-e1.webp "ASTON MARTIN RAPIDE (2018) CONTROLLO DELLE EMISSIONI DIAGRAMMA DELLE PARTI")
-part-diagram-030800-e1.webp "ASTON MARTIN RAPIDE (2018) CONTROLLO DELLE EMISSIONI DIAGRAMMA DELLE PARTI")
-part-diagram-03-0900-e1.webp "ASTON MARTIN RAPIDE (2018) TRENO DI VALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-030900-e1.webp "ASTON MARTIN RAPIDE (2018) TRENO DI VALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1000-e1.webp "ASTON MARTIN RAPIDE (2018) SIGILLATURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-031000-e1.webp "ASTON MARTIN RAPIDE (2018) SIGILLATURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1100-e1.webp "ASTON MARTIN RAPIDE (2018) CONVERSIONE DI POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-031100-e1.webp "ASTON MARTIN RAPIDE (2018) CONVERSIONE DI POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-031200.webp "ASTON MARTIN RAPIDE (2018) RICARICA DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-03-1200-00.webp "ASTON MARTIN RAPIDE (2018) RICARICA DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-03-1200-00-2.webp "ASTON MARTIN RAPIDE (2018) RICARICA DELL'ARIA, PACCHETTO PRESTAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-031300.webp "ASTON MARTIN RAPIDE (2018) EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-031300-10.webp "ASTON MARTIN RAPIDE (2018) EMISSIONI EVAPORATIVE, 15MY DIAGRAMMA DELLE PARTI")
-part-diagram-031300-2.webp "ASTON MARTIN RAPIDE (2018) EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-031300-20.webp "ASTON MARTIN RAPIDE (2018) CONTENITORE DI CARBONIO, 15MY DIAGRAMMA DELLE PARTI")
-part-diagram-03-1400-01.webp "ASTON MARTIN RAPIDE (2018) CONTROLLO ELETTRONICO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1400-02.webp "ASTON MARTIN RAPIDE (2018) CONTROLLO ELETTRONICO DEL MOTORE, 15MY DIAGRAMMA DELLE PARTI")
-part-diagram-031400-e1.webp "ASTON MARTIN RAPIDE (2018) COLLETTORI DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-031401-d1.webp "ASTON MARTIN RAPIDE (2018) CONTROLLO ELETTRONICO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1403-01.webp "ASTON MARTIN RAPIDE (2018) SENSORE BAROMETRICO DIAGRAMMA DELLE PARTI")
-part-diagram-031403-d1.webp "ASTON MARTIN RAPIDE (2018) SENSORE BAROMETRICO DIAGRAMMA DELLE PARTI")
-part-diagram-031800.webp "ASTON MARTIN RAPIDE (2018) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1801-01.webp "ASTON MARTIN RAPIDE (2018) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-2201-01.webp "ASTON MARTIN RAPIDE (2018) RAFFREDDAMENTO DEL MOTORE, ADATTAMENTO IN LINEA DIAGRAMMA DELLE PARTI")
-part-diagram-040100-c1.webp "ASTON MARTIN RAPIDE (2018) SCHEMA DELLE PARTI DEL GRUPPO SOSPENSIONE ANTERIORE")
-part-diagram-040105-c1.webp "ASTON MARTIN RAPIDE (2018) BARRA STABILIZZATRICE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040200-c1.webp "ASTON MARTIN RAPIDE (2018) GRUPPO SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040205-c1.webp "ASTON MARTIN RAPIDE (2018) BARRA STABILIZZATRICE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040300-c1.webp "ASTON MARTIN RAPIDE (2018) MOLLA E AMMORTIZZATORE ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-040300-c2.webp "ASTON MARTIN RAPIDE (2018) MOLLA E AMMORTIZZATORE POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-040304-c1.webp "ASTON MARTIN RAPIDE (2018) MODULO DI SMORZAMENTO ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-040400-c1.webp "ASTON MARTIN RAPIDE (2018) RUOTE E PNEUMATICI, ANTERIORI A 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-040400-c2.webp "ASTON MARTIN RAPIDE (2018) RUOTE E PNEUMATICI, POSTERIORI A 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-040401-c1.webp "ASTON MARTIN RAPIDE (2018) RUOTA E ANNI, ANTERIORE DA 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-040401-c2.webp "ASTON MARTIN RAPIDE (2018) RUOTE E PNEUMATICI POSTERIORI DA 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-05-0100-15.webp "ASTON MARTIN RAPIDE (2018) GRUPPO TUBO DI TORSIONE, 8 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-050100-w2.webp "ASTON MARTIN RAPIDE (2018) GRUPPO TUBO DI TORSIONE, 6 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-050500-w2.webp "ASTON MARTIN RAPIDE (2018) GRUPPO SEMIALBERO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-060300-c1.webp "ASTON MARTIN RAPIDE (2018) SISTEMA FRENANTE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-060400-c1.webp "ASTON MARTIN RAPIDE (2018) SISTEMA FRENANTE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-060500.webp "ASTON MARTIN RAPIDE (2018) FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-060600.webp "ASTON MARTIN RAPIDE (2018) GRUPPO ATTUATORE FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-060603-c1.webp "ASTON MARTIN RAPIDE (2018) TUBI E TUBI FLESSIBILI DEI FRENI, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-060603-c1-1.webp "ASTON MARTIN RAPIDE (2018) TUBI E TUBI FLESSIBILI DEI FRENI, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-060604.webp "ASTON MARTIN RAPIDE (2018) INTERRUTTORE LAMPADA FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-060700.webp "ASTON MARTIN RAPIDE (2018) GRUPPO FRENO DI POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-060900.webp "ASTON MARTIN RAPIDE (2018) MODULO ANTIBLOCCAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-060901-c1.webp "ASTON MARTIN RAPIDE (2018) SENSORI DI VELOCITÀ DELLE RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-070100-02.webp "ASTON MARTIN RAPIDE (2018) TRANSASSE, S DIAGRAMMA DELLE PARTI")
-part-diagram-070100-10.webp "ASTON MARTIN RAPIDE (2018) CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-070100-30.webp "ASTON MARTIN RAPIDE (2018) CAMBIO, 8 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-070100-40.webp "ASTON MARTIN RAPIDE (2018) KIT DI TRASMISSIONE, 8 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-070110-10.webp "ASTON MARTIN RAPIDE (2018) DIFFERENZIALE DIAGRAMMA DELLE PARTI")
-part-diagram-07-0110-20.webp "ASTON MARTIN RAPIDE (2018) DIFFERENZIALE, S DIAGRAMMA DELLE PARTI")
-part-diagram-070200-p1.webp "ASTON MARTIN RAPIDE (2018) RADIATORE DELL'OLIO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-070200-r1.webp "ASTON MARTIN RAPIDE (2018) RADIATORE OLIO DIFFERENZIALE DIAGRAMMA DELLE PARTI")
-part-diagram-070502.webp "ASTON MARTIN RAPIDE (2018) VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-070502-d3.webp "ASTON MARTIN RAPIDE (2018) INTERRUTTORI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-090000-s1.webp "ASTON MARTIN RAPIDE (2018) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-090000-s1-2.webp "ASTON MARTIN RAPIDE (2018) SCUDI TERMICI, ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-090400-s1.webp "ASTON MARTIN RAPIDE (2018) SCUDI TERMICI, POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-100100-s1.webp "ASTON MARTIN RAPIDE (2018) COMPLESSIVO SERBATOIO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-100100-s2.webp "ASTON MARTIN RAPIDE (2018) GRUPPO SERBATOIO CARBURANTE, S DIAGRAMMA DELLE PARTI")
-part-diagram-100103-s1.webp "ASTON MARTIN RAPIDE (2018) DISTRIBUZIONE DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-100104-s1.webp "ASTON MARTIN RAPIDE (2018) SCHEMA DELLE PARTI DEL GRUPPO BOCCHETTONE DI RIFORNIMENTO CARBURANTE")
-part-diagram-100106-s1.webp "ASTON MARTIN RAPIDE (2018) MODULO POMPA CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-110200.webp "ASTON MARTIN RAPIDE (2018) CREMAGLIERA DIAGRAMMA DELLE PARTI")
-part-diagram-110203-c1.webp "ASTON MARTIN RAPIDE (2018) TUBI PAS, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-110203-c2.webp "ASTON MARTIN RAPIDE (2018) TUBI PAS, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-110400.webp "ASTON MARTIN RAPIDE (2018) MONTAGGIO PIANTONE STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-110600.webp "ASTON MARTIN RAPIDE (2018) SCHEMA DELLE PARTI DEL VOLANTE")
-part-diagram-110602.webp "ASTON MARTIN RAPIDE (2018) DIAGRAMMA DELLE PARTI DEL GRUPPO INTERRUTTORE A COLONNA")
-part-diagram-120101.webp "ASTON MARTIN RAPIDE (2018) COMPONENTI DELLA PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-120102.webp "ASTON MARTIN RAPIDE (2018) COMPONENTI PER LA DISTRIBUZIONE DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-120103-b1.webp "ASTON MARTIN RAPIDE (2018) SCHEMA DELLE PARTI DEI COMPONENTI DI ESTRAZIONE DELL'ARIA")
-part-diagram-120300-s1.webp "ASTON MARTIN RAPIDE (2018) UNITÀ HVAC DIAGRAMMA DELLE PARTI")
-part-diagram-120300-s3.webp "ASTON MARTIN RAPIDE (2018) UNITÀ HVAC, POSTERIORE DIAGRAMMA DELLE PARTI")
