aston martin rapide (2012) gruppo serbatoio carburante, s diagramma delle parti

100100-S2 - Gruppo serbatoio carburante, S

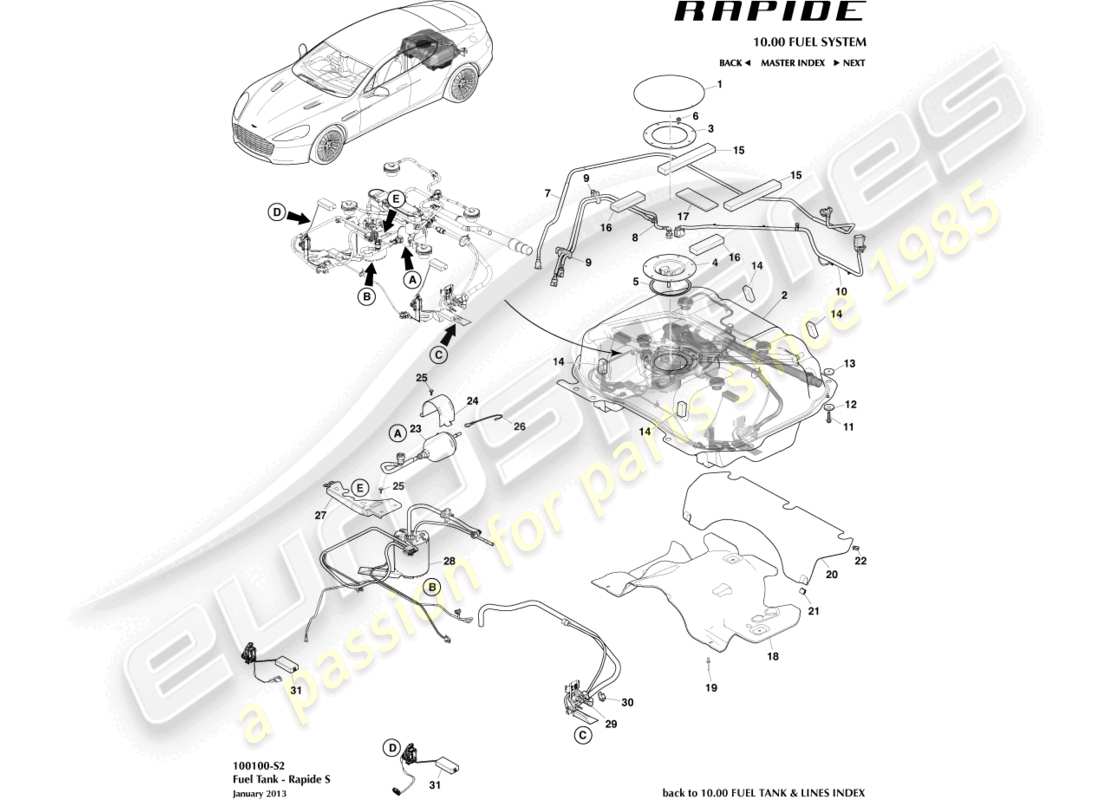

Aston Martin Rapide (2012) Fuel Tank Assy, S Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                      #
                                                      Numero di parte
                                                      Descrizione
                                                      Chiave
                                                      Prezzo
                                                      # 1
                                                      MPN: 4G43-9074-EA
                                                      GRUPPO PIASTRA, COPERCHIO SERBATOIO CARBURANTE
                                                      da £13,85
                                                      da £13,85
                                                      GRUPPO PIASTRA, COPERCHIO SERBATOIO CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      GRUPPO PIASTRA, COPERCHIO SERBATOIO CARBURANTE Genuine Aston Martin - Usato in magazzino
                                                      # -
                                                      -
                                                      GUARNIZIONE IN SCHIUMA
                                                      Parte dell'articolo 1
                                                      # 2
                                                      MPN: DD43-9K007-AC
                                                      GRUPPO SERBATOIO CARBURANTE
                                                      Include gli elementi da 3 a 31
                                                      da £4.599,96
                                                      da £4.599,96
                                                      GRUPPO SERBATOIO CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 3
                                                      MPN: 4G43-32133-BA
                                                      PIASTRA DI MORSETTO
                                                      da £5,69
                                                      da £5,69
                                                      PIASTRA DI MORSETTO Genuine Aston Martin - Nuovo (Per ordinare)
                                                      PIASTRA DI MORSETTO Genuine Aston Martin - Usato in magazzino
                                                      # 4
                                                      MPN: HY53-9A309-AA
                                                      COPERCHIO SERBATOIO CARBURANTE, SERVIZIO
                                                      Fare riferimento alle istruzioni per l'installazione degli accessori DD43-37-10176 su DCS.
                                                      da £83,88
                                                      da £83,88
                                                      COPERCHIO SERBATOIO CARBURANTE, SERVIZIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 4a
                                                      MPN: DD43-37-10175
                                                      KIT CABLAGGIO P/SERBATOIO
                                                      Fare riferimento alle istruzioni per l'installazione degli accessori DD43-37-10176 su DCS.
                                                      da £170,59
                                                      da £170,59
                                                      KIT CABLAGGIO P/SERBATOIO Genuine Aston Martin - Nuovo in magazzino
                                                      # 5
                                                      MPN: 4G43-9073-AA
                                                      GUARNIZIONE
                                                      Sostituirla ogni volta che la piastra di copertura viene rimossa.
                                                      da £20,84
                                                      da £20,84
                                                      COPERTURA GSKT-FU/TNK PLT Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 6
                                                      MPN: 703169
                                                      DADO, M6, TESTA FLANGIA ESAGONALE
                                                      da £0,71
                                                      da £0,71
                                                      Questa parte sostituisce il numero di parte 703168
                                                      DADO M6 FLANGIA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 7
                                                      MPN: DD43-9D667-BAA
                                                      GRUPPO TUBO, SPURGO VAPORI CARBURANTE
                                                      GRUPPO TUBO, SPURGO VAPORI CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 8
                                                      MPN: DD43-9J280-BA
                                                      GRUPPO TUBO ALIMENTAZIONE CARBURANTE
                                                      include clip
                                                      MONTAGGIO TUBI ALIMENTAZIONE CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 10
                                                      MPN: DD43-14407-AA
                                                      CABLAGGIO DI COLLEGAMENTO, SERBATOIO CARBURANTE
                                                      CABLAGGIO DI COLLEGAMENTO, SERBATOIO CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 11
                                                      MPN: W705113-S424
                                                      BULLONE, M8X33, TESTA FLANGIA ESAGONALE
                                                      BULLONE, M8X33, TESTA FLANGIA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 12
                                                      MPN: AD43-P9B154-DA
                                                      MONTAGGIO RINFORZATO SERBATOIO CARBURANTE
                                                      MONTAGGIO RINFORZATO SERBATOIO CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 13
                                                      MPN: AD43-P9B154-CA
                                                      Rondella, FISSAGGIO, SERBATOIO CARBURANTE
                                                      Rondella, FISSAGGIO, SERBATOIO CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 14
                                                      MPN: 4G43-482550-AA
                                                      IMBOTTITURA IN SCHIUMA, SUPERIORE SERBATOIO
                                                      da £13,59
                                                      da £13,59
                                                      CUSCINETTO IN SCHIUMA-TNK TOMAIA Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 15
                                                      MPN: AD43-M2D28-BB
                                                      STRISCIA ISOLANTE IN GOMMA POSTERIORE
                                                      STRISCIA ISOLANTE IN GOMMA POSTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 16
                                                      MPN: AD43-M2D28-AB
                                                      FASCIA ISOLANTE IN GOMMA ANTERIORE
                                                      da £17,02
                                                      da £17,02
                                                      FASCIA ISOLANTE IN GOMMA ANTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 17
                                                      MPN: AD43-M2D28-CB
                                                      STRISCIA ISOLANTE, GOMMA, CENTRO
                                                      STRISCIA ISOLANTE, GOMMA, CENTRO Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 18
                                                      MPN: AD43-9A032-AB
                                                      SCUDO CALORE, SERBATOIO CARBURANTE
                                                      SCUDO, SERBATOIO CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 19
                                                      MPN: W710409-S300
                                                      RIVETTO CIECO, 5.5X1.5
                                                      RIVETTO SFONDO 5.5X1.5-9 Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 20
                                                      MPN: AD43-112B24-DA
                                                      ISOLAMENTO, PAVIMENTO DEL BAGAGLIAIO, SERBATOIO CARBURANTE
                                                      ISOLAMENTO, PAVIMENTO DEL BAGAGLIAIO, SERBATOIO CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 21
                                                      MPN: AD43-1861-BA
                                                      CLIP PROTEZIONE SERBATOIO
                                                      CLIP PROTEZIONE SERBATOIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 22
                                                      MPN: AD43-1861-AA
                                                      CLIP PROTEZIONE SERBATOIO
                                                      CLIP PROTEZIONE SERBATOIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 23
                                                      MPN: 6G33-9155-AB
                                                      GRUPPO FILTRO, SERBATOIO CARBURANTE
                                                      da £257,08
                                                      da £257,08
                                                      GRUPPO FILTRO - DX Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 24
                                                      MPN: 8G43-9180-AA
                                                      STAFFA FILTRO CARBURANTE
                                                      STAFFA FILTRO CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 25
                                                      MPN: 702082
                                                      BULLONE, M5X12, AUTOBLOCCANTE
                                                      da £0,73
                                                      da £0,73
                                                      BULLONE M5X12 S/BLOCCAGGIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 26
                                                      MPN: 6G33-66991-AB
                                                      FILO DI TERRA
                                                      FILO, TERRA Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 27
                                                      MPN: DD43-9346-AA
                                                      STAFFA MONTAGGIO POMPA CARBURANTE
                                                      STAFFA MONTAGGIO POMPA CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 28
                                                      MPN: CD33-9H307-AA
                                                      GRUPPO POMPA, SERBATOIO CARBURANTE
                                                      GRUPPO POMPA, SERBATOIO CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 29
                                                      MPN: CD33-9275-AA
                                                      GRUPPO POMPA A GETTO, SERBATOIO CARBURANTE
                                                      da £119,27
                                                      da £119,27
                                                      MODULO POMPA A GETTO Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 30
                                                      MPN: 701181
                                                      CLIP, PLASTICA
                                                      da £1,82
                                                      da £1,82
                                                      CLIP 16X6.5X1.5-6 Genuine Aston Martin - Nuovo (Per ordinare)
                                                      # 31
                                                      MPN: 4G43-9E275-AA
                                                      MITTENTE, SERBATOIO CARBURANTE
                                                      da £66,10
                                                      da £66,10
                                                      SE-FU/TNK DSP Genuine Aston Martin - Nuovo (Per ordinare)
