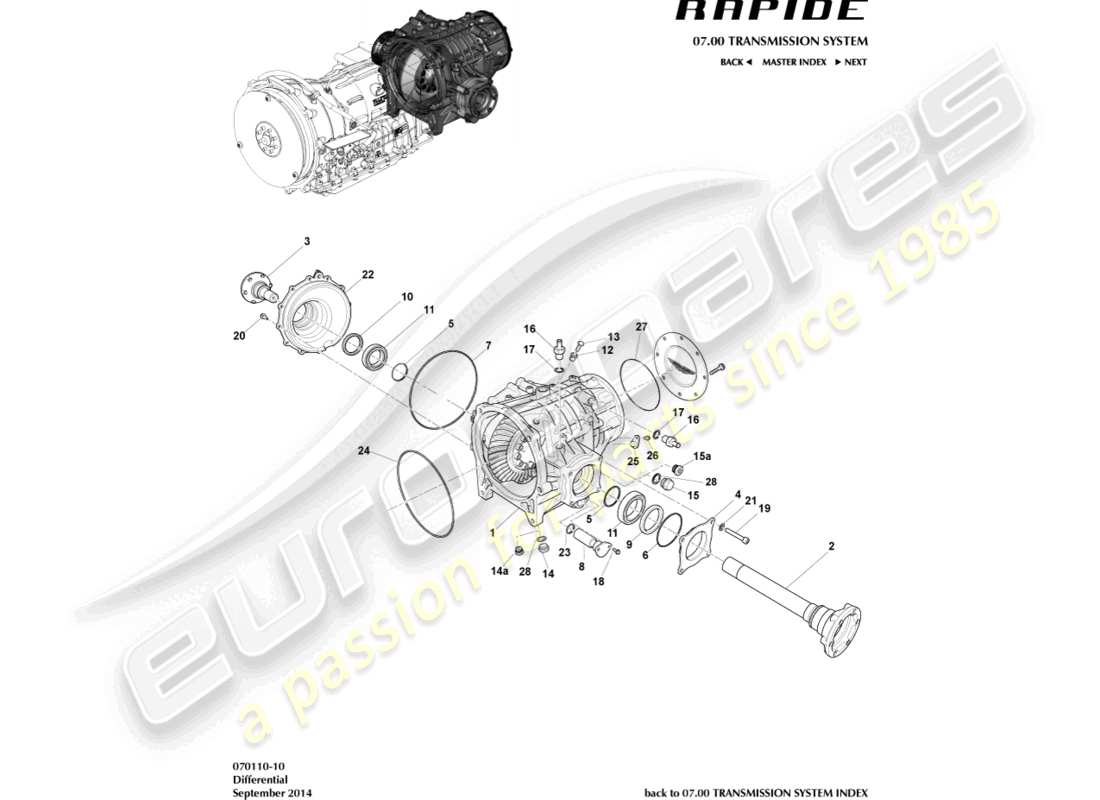

070110-10 - Differenziale
Aston Martin Rapide (2012) Differential Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
1
MPN:
AD43-4200-CA
DIFFERENZIALE, 3.46:1, 6 VELOCITÀ
Fino al VIN F03165, solo RAPIDE
da
£7.946,65
da
£7.946,65
#
2
MPN:
CD33-27-10005
ALBERO DI USCITA, SX
da
£733,94
da
£733,94
#
3
MPN:
CD33-27-10006
ALBERO DI USCITA, DESTRO
da
£733,94
da
£733,94
#
4
MPN:
4G43-27-10481
COPERCHIO ALBERO USCITA DIFF
da
£165,37
da
£165,37
#
5
MPN:
702813
SPESSO
da
£2,55
da
£2,55
#
6
MPN:
4G43-27-10482
O-RING, 2.62 X 75.87
da
£7,21
da
£7,21
#
7
MPN:
4G43-27-10500
O-RING, 3.53 X 228.19
da
£48,63
da
£48,63
#
8
MPN:
4G43-27-10490
FILTRO, OLIO
da
£119,51
da
£119,51
#
9
MPN:
4G43-27-10483
GUARNIZIONE, USCITA DIFF, 55 X 72 X 8, SINISTRA
da
£44,47
da
£44,47
#
10
MPN:
4G43-27-10604
GUARNIZIONE, USCITA DIFF, 55 X 70 X 8, DESTRA
da
£44,03
da
£44,03
#
11
MPN:
CD33-27-10007
CUSCINETTO A SFERE, 50 X 80 X 16
da
£37,06
da
£37,06
#
12
MPN:
4G43-27-10488
ADATTATORE, SFIATO
da
£56,02
da
£56,02
#
13
MPN:
4G43-27-10489
TAPPO, SFIATO
da
£12,13
da
£12,13
#
14
MPN:
4G43-27-10244
TAPPO, SCARICO, M22
da
£30,61
da
£30,61
#
14a
MPN:
CD33-27-10004
SPINA MAGNETICA M18 X 1.5
da
£18,57
da
£18,57
#
15
MPN:
4G43-27-10493
SPINA, M22
da
£8,36
da
£8,36
#
15a
MPN:
CD33-4N205-AA
SPINA, M18 X 1.5
#
16
MPN:
4G43-27-10494
CONNETTORE
da
£26,86
da
£26,86
#
17
MPN:
4G43-27-10487
GUARNIZIONE PIATTA 16 X 22
da
£0,49
da
£0,49
#
18
MPN:
4G43-27-10492
VITE, M5 X 12
da
£1,85
da
£1,85
#
19
MPN:
4G43-27-10485
VITE, M8 X 30
da
£0,50
da
£0,50
#
20
MPN:
4G43-27-10499
VITE, M8 X 25
da
£1,29
da
£1,29
#
21
MPN:
CD33-27-10008
Rondella, CURVA ELASTICA
da
£2,93
da
£2,93
#
22
MPN:
CD33-27-10009
COPERCHIO GRUPPO DIFFERENZIALE
da
£722,61
da
£722,61
#
23
MPN:
4G43-27-10491-PK
O-RING, 2.62 X 20.63
Confezione da 10
da
£25,00
da
£25,00
#
24
MPN:
4G43-7J271-AB
TENUTA O-RING ALLA TRASMISSIONE
da
£9,60
da
£9,60
#
25
MPN:
4G43-27-10495
SENSORE DI VELOCITÀ
da
£316,85
da
£316,85
#
26
MPN:
702812
VITE, M6 X 16
da
£0,72
da
£0,72
#
27
MPN:
4G43-27-11158
O-RING, COPERCHIO POSTERIORE
da
£33,56
da
£33,56
#
28
MPN:
4G43-27-10245-PK
SIGILLO, 22X28X1.5
da
£24,57
da
£24,57
#
-
-
OLIO LUBRIFICANTE DIFFERENZIALE, 75W-90, 1 LTR
Confezione da 12
