070100-02 - Transasse, S

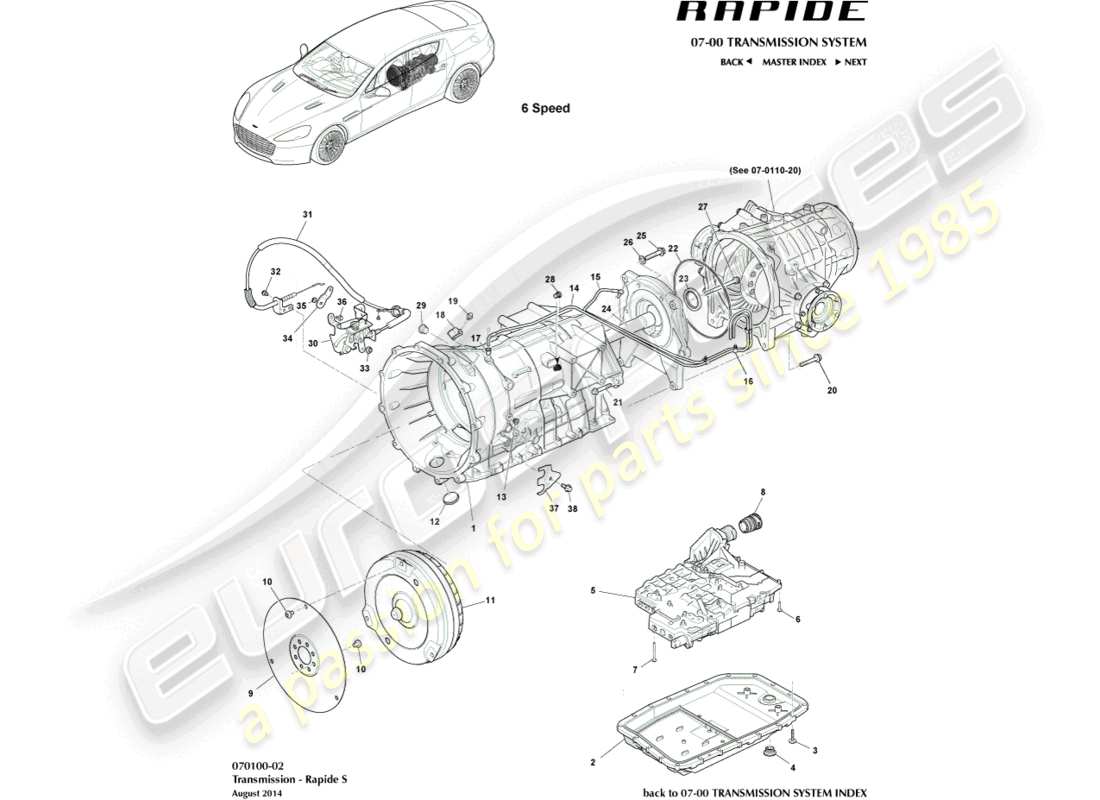

Aston Martin Rapide (2012) Transaxle, S Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
-
MPN:
CD33-70041-AA
TRASMISSIONE AUTOMATICA. 6 VELOCITÀ
Dal VIN F03166, al 15MY. Include l'articolo 11, ma non l'articolo 27
#
1
MPN:
CD33-42-10010
ALLOGGIAMENTO, CAMBIO
da
£1.642,93
da
£1.642,93
#
2
MPN:
CD33-42-10011
COPPA DELL'OLIO
#
3
MPN:
4G43-42-10274
VITE TESTA TORX
da
£5,66
da
£5,66
#
4
MPN:
4G43-42-10277
TAPPO A VITE COPPA OLIO
da
£4,44
da
£4,44
#
5
MPN:
8G43-14C247-AA
MODULO DI CONTROLLO DELLA TRASMISSIONE
da
£4.098,19
da
£4.098,19
#
6
MPN:
4G43-807199-DA
VITE, M6 X 20, TESTA TORX
da
£0,68
da
£0,68
#
7
MPN:
4G43-807199-CA
VITE, M6 X 59, TESTA TORX
da
£0,68
da
£0,68
#
8
MPN:
4G43-7F183-AA
MANICOTTO GUIDA, CONTROLLER DELLA TRASMISSIONE
da
£9,82
da
£9,82
#
9
MPN:
4G43-6K375-AA
PIASTRA FLESSIBILE, POSTERIORE
da
£41,69
da
£41,69
#
10
MPN:
4G43-HYG10549-AA
VITE, M10 X 13, TESTA TORX TORX
da
£1,42
da
£1,42
#
11
MPN:
CD33-42-10012
CONVERTITORE DI COPPIA
#
12
MPN:
4G43-42-10021
ACCESSO A SPINA, CONVERTITORE DI COPPIA
da
£3,90
da
£3,90
#
13
MPN:
4G43-42-10276
CHIUSURA A VITE
da
£2,94
da
£2,94
#
14
MPN:
AD43-7A245-AA
GRUPPO TUBO, SFIATO TRASMISSIONE
#
15
MPN:
AD43-7A245-BA
GRUPPO TUBO, SFIATO DIFFERENZIALE
da
£12,36
da
£12,36
#
16
MPN:
701565
CLIP
da
£0,54
da
£0,54
#
17
MPN:
4G43-7179-AA
TAPPO SFIATO TRASMISSIONE
da
£7,23
da
£7,23
#
18
MPN:
4G43-2860-AB
P CLIP, CAVO DI DISINSERIMENTO
da
£0,52
da
£0,52
#
19
MPN:
700606
VITE, M6 X 12, TESTA FLANGIA
da
£0,47
da
£0,47
#
20
MPN:
703183
BULLONE, M10 X 45, TESTA FLANGIA ESAGONALE
da
£0,47
da
£0,47
#
21
MPN:
703182
BULLONE, M10 X 65, TESTA FLANGIA ESAGONALE
da
£0,72
da
£0,72
#
22
MPN:
4G43-7J271-AB
O-RING, PIASTRA ADATTATORE TRASMISSIONE, POSTERIORE
da
£9,60
da
£9,60
#
23
MPN:
4G43-42-10979
PARAOLIO, 60 X 44 X 7MM
da
£47,38
da
£47,38
#
24
MPN:
4G43-42-11251
ALBERO, USCITA
da
£453,40
da
£453,40
#
25
MPN:
4G43-42-10977
VITE, M10 X 50
#
26
MPN:
4G43-42-10978
ANELLO USIT
#
27
MPN:
4G43-9912553-AA
BULLONE, M8 X 80, CAP SKT HD
da
£5,40
da
£5,40
#
28
MPN:
4G43-42-10278
CHIUSURA A VITE
da
£5,54
da
£5,54
#
29
MPN:
CD33-42-10013
CHIUSURA A VITE
#
30
MPN:
AD43-7J168-AB
GRUPPO STAFFA, RILASCIO DEL FRENO DI PARCHEGGIO
da
£178,23
da
£178,23
#
31
MPN:
AD43-7J167-AD
GRUPPO CAVO, RILASCIO DEL FRENO DI PARCHEGGIO
da
£63,05
da
£63,05
#
32
MPN:
700606
VITE, M6 X 12, TESTA FLANGIA
da
£0,47
da
£0,47
#
33
MPN:
703749
DADO, M6, TESTA FLANGIA ESAGONALE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 699877
#
34
MPN:
4G43-7A257-AB
BRACCIO DELLA LEVA, TRASMISSIONE AUTOMATICA PER DISINSERIRE IL BLOCCO P
da
£1,88
da
£1,88
#
35
MPN:
703158
DADO, M8, TESTA FLANGIA ESAGONALE
da
£0,79
da
£0,79
#
36
MPN:
703265
VITE, M6 X 16, TESTA ESAGONALE
da
£0,47
da
£0,47
#
37
MPN:
9G43-7B147-AA
FASCETTA TUBI RADIATORE OLIO
da
£7,50
da
£7,50
#
38
MPN:
703189
BULLONE, M8 X 16, TESTA FLANGIA ESAGONALE
da
£0,47
da
£0,47
#
-
-
FLUIDO, CAMBIO AUTOMATICO, 1LTR
