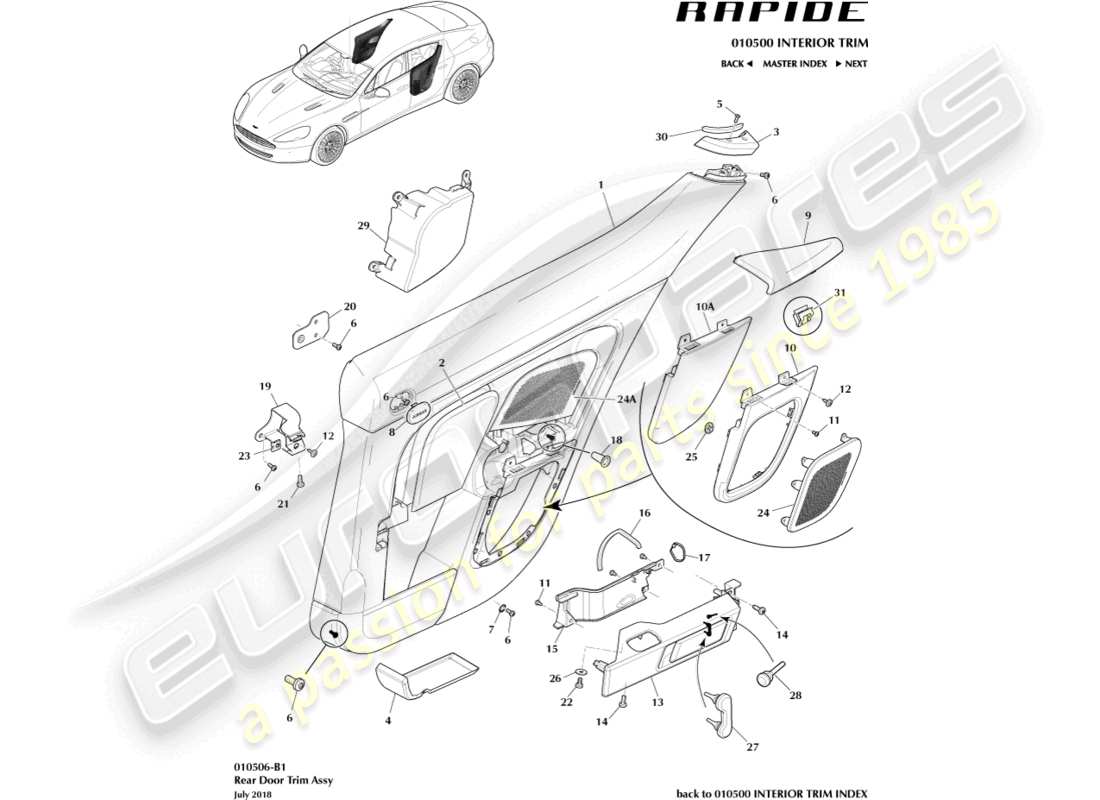

010506-B1 - Pannello di rivestimento della portiera posteriore
Aston Martin Rapide (2012) Rear Door Trim Panel Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: AD43-23948-ADW
GRUPPO PANNELLO, RIVESTIMENTO PORTIERA POSTERIORE COMPLETO DX
Con inserto in pelle (Articolo 2)
da £4.030,59
da £4.030,59
# 1
MPN: AD43-23949-ADW
GRUPPO PANNELLO RIVESTIMENTO PORTIERA POSTERIORE COMPLETO SX
Con inserto in pelle (Articolo 2)
da £4.030,59
da £4.030,59
# 1
MPN: AD43-23948-BBW
GRUPPO PANNELLO RIVESTIMENTO PORTIERA POSTERIORE DX
Meno inserto in legno (Articolo 2)
da £2.480,75
da £2.480,75
# 1
MPN: AD43-23949-BBW
GRUPPO PANNELLO RIVESTIMENTO PORTIERA POSTERIORE SX
Meno inserto in legno (Articolo 2)
da £1.891,74
da £1.891,74
# 1
MPN: KD43-23948-AAW
GRUPPO PANNELLO RIVESTIMENTO PORTIERA POSTERIORE DX
19MY, resistenza antimicrobica
da £1.644,58
da £1.644,58
# 1
MPN: KD43-23949-AAW
GRUPPO PANNELLO RIVESTIMENTO PORTIERA POSTERIORE SX
19MY, resistenza antimicrobica
da £2.001,52
da £2.001,52
# 2
MPN: AD43-87-10076
KIT INSERTI SUPERIORI, 2 PEZZI (PORTE POSTERIORI)
Impiallacciatura di noce
da £435,25
da £435,25
# 2
MPN: AD43-87-10078
KIT INSERTI SUPERIORI, 2 PEZZI (PORTE POSTERIORI)
Pianoforte impiallacciato nero
da £742,46
da £742,46
# 2
MPN: AD43-87-10080
KIT INSERTI SUPERIORI, 2 PEZZI (PORTE POSTERIORI)
Impiallacciatura di mogano
da £349,94
da £349,94
# 2
MPN: AD43-87-10082
KIT INSERTI SUPERIORI, 2 PEZZI (PORTE POSTERIORI)
Impiallacciatura di frassino Tamo
da £375,56
da £375,56
# 2
MPN: AD43-87-10084
KIT INSERTI SUPERIORI, 2 PEZZI (PORTE POSTERIORI)
Impiallacciatura di bambù
da £349,94
da £349,94
# 2
MPN: FD43-87-10153
KIT INSERTI SUPERIORI, 2 PEZZI (PORTE POSTERIORI)
Da 15MY, Twill di carbonio
da £673,15
da £673,15
# 2
MPN: GD43-87-10169
KIT INSERTI SUPERIORI, 2 PEZZI (PORTE POSTERIORI)
Da 15MY, Cuprum di carbonio
# 2
MPN: FD43-87-10155
KIT INSERTI SUPERIORI, 2 PEZZI (PORTE POSTERIORI)
Da 15MY, Piano Ice Mocha
# 2
MPN: AD43-23887-AAW
INSERTO SUPERIORE SX
Rifinita in pelle
da £118,67
da £118,67
# 2
MPN: AD43-23886-AAW
INSERTO SUPERIORE DESTRO
Rifinita in pelle
da £118,67
da £118,67
# 3
MPN: AD43-23786-AB
GRUPPO FINITURA SUPERIORE DESTRO PANNELLO
da £264,72
da £264,72
# 3
MPN: KD43-23786-BA
GRUPPO FINITURA SUPERIORE DESTRO PANNELLO
AMR
# 3
MPN: AD43-23787-AB
GRUPPO FINITURA SUPERIORE SX PANNELLO
da £269,17
da £269,17
# 3
MPN: KD43-23787-BA
GRUPPO FINITURA SUPERIORE SX PANNELLO
AMR
# 4
MPN: AD43-101382-AA
TAPPETINO TASCA PORTIERA POSTERIORE DX
da £31,35
da £31,35
# 4
MPN: AD43-101383-AA
TAPPETINO TASCA PORTIERA POSTERIORE SX
da £31,35
da £31,35
# 5
MPN: 704779
VITE, M4X12 BUSSOLA PIATTA
da £0,47
da £0,47
# 5
MPN: KD43-N811862-AA
VITE, M4X12 BUSSOLA PIATTA, NERA
AMR
# 6
MPN: 702084
VITE, M5X12 PAN HD
per pannello della porta
Superamento
Superamento
# 7
MPN: 6G33-100063-AA
FISSATORE, A PREMERE
per pannello della porta
# 8
MPN: AD43-23747-AAW
GRUPPO INSERTO SRS
per pannello della porta
da £131,86
da £131,86
# 9
MPN: AD43-24006-AAW
IMBOTTITURA BRACCIOLO PORTA POSTERIORE DX
da £173,47
da £173,47
# 9
MPN: KD43-24006-AAW
IMBOTTITURA BRACCIOLO PORTA POSTERIORE DX
19MY, resistenza antimicrobica
da £194,70
da £194,70
# 9
MPN: AD43-24007-AAW
IMBOTTITURA BRACCIOLO PORTA POSTERIORE SX
da £74,19
da £74,19
# 9
MPN: KD43-24007-AAW
IMBOTTITURA BRACCIOLO PORTA POSTERIORE SX
19MY, resistenza antimicrobica
da £159,99
da £159,99
# 10
MPN: AD43-24004-ADW
IMBOTTITURA BRACCIOLO PORTIERA, INTERNO, POSTERIORE, DESTRO
Bang e Olufsen
# 10
MPN: KD43-24004-AAW
IMBOTTITURA BRACCIOLO PORTIERA, INTERNO, POSTERIORE, DESTRO
Bang e Olufsen. 19MY, resistenza antimicrobica
da £195,11
da £195,11
# 10
MPN: AD43-24005-ADW
IMBOTTITURA BRACCIOLO PORTIERA INTERNA POSTERIORE SX
Bang e Olufsen
# 10
MPN: KD43-24005-AAW
IMBOTTITURA BRACCIOLO PORTIERA INTERNA POSTERIORE SX
Bang e Olufsen. 19MY, resistenza antimicrobica
da £160,31
da £160,31
# 10A
MPN: GD43-24004-CBW
IMBOTTITURA BRACCIOLO PORTIERA, INTERNO, POSTERIORE, DESTRO
CHIEDI Audio
# 10A
MPN: GD43-24005-CBW
IMBOTTITURA BRACCIOLO PORTA INTERNA POSTERIORE SX
CHIEDI Audio
# 11
MPN: 703178
VITE, M4X8 PAN 6 LOBO
per pannello della porta
da £0,47
da £0,47
# -
-
Rondella, DISTANZIALE
Non estratto, 2 per correzione.
# -
-
Rondella DI FERMO, LEXAN
Non estratto, 1 per correzione
# 12
MPN: 701157-PK
VITE, ST4.2X16 Rondella GRANDE HD
per pannello della porta
da £1,68
da £1,68
# 13
MPN: AD43-22616-AD
GRUPPO MANIGLIA DI SBLOCCO POSTERIORE INTERNA, DESTRA
Iridio
# 13
MPN: DD43-22616-AA
GRUPPO MANIGLIA DI SBLOCCO POSTERIORE INTERNA, DESTRA
Pianoforte Nero
Superamento
Superamento
# 13
MPN: FD43-22616-CD
GRUPPO MANIGLIA DI SBLOCCO POSTERIORE INTERNA, DESTRA
Moka ghiacciata
# 13
MPN: AD43-22617-AD
GRUPPO MANIGLIA DI SBLOCCO POSTERIORE INTERNA, SX
Iridio
# 13
MPN: DD43-22617-AA
GRUPPO MANIGLIA DI SBLOCCO POSTERIORE INTERNA, SX
Pianoforte Nero
# 13
MPN: FD43-22617-CD
GRUPPO MANIGLIA DI SBLOCCO POSTERIORE INTERNA, SX
Moka ghiacciata
# 14
MPN: 702294
VITE, M6X16 PAN HD
2 per pannello della porta
da £0,47
da £0,47
# 15
MPN: AD43-24244-AB
GRUPPO INSERTO MANIGLIA PORTIERA POSTERIORE DX
# 15
MPN: AD43-24245-AB
GRUPPO INSERTO MANIGLIA PORTIERA POSTERIORE SX
# 16
MPN: 4G43-18D404-CA
GUARNIZIONE, MANIGLIA DELLA PORTIERA POSTERIORE IN SCHIUMA
per pannello della porta
da £1,53
da £1,53
# 17
MPN: 37-90075
CINGHIA, MANIGLIA DELLA PORTIERA POSTERIORE
per pannello della porta
da £0,47
da £0,47
# 18
MPN: AD43-23942-AA
CLIP, TUBO
per pannello della porta
# 19
MPN: AD43-14C926-AA
STAFFA GRUPPO DI MONTAGGIO MANIGLIA PORTIERA POSTERIORE ANTERIORE DESTRA
da £42,57
da £42,57
# 19
MPN: AD43-14C927-AA
STAFFA GRUPPO DI MONTAGGIO MANIGLIA PORTA POSTERIORE ANTERIORE SX
da £42,57
da £42,57
# 20
MPN: AD43-12A956-AA
STAFFA DI MONTAGGIO POSTERIORE DX
da £6,34
da £6,34
# 20
MPN: AD43-12A957-AA
STAFFA DI MONTAGGIO POSTERIORE SX
da £8,15
da £8,15
# 21
MPN: 702294
VITE, M6X16 PAN HD 6 LOBO
per pannello della porta
da £0,47
da £0,47
# 22
MPN: 702293
VITE, M6X12 PAN HD 6 LOBO
per pannello della porta
da £0,47
da £0,47
# 23
MPN: 701448
DADO, ST4.2X2.1-3.1 MOLLA SPACCATA TIPO U
per pannello della porta
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 697565
# 24
MPN: AD43-18994-AB
GRUPPO GRIGLIA, ALTOPARLANTE PORTIERA POSTERIORE, DESTRA, IRIDIUM
Con B&O
da £501,87
da £501,87
# 24
MPN: DD43-18994-DA
GRUPPO GRIGLIA, ALTOPARLANTE PORTIERA POSTERIORE, DESTRA, PIANO BLACK
Con B&O
da £432,75
da £432,75
# 24
MPN: AD43-18995-AB
GRUPPO GRIGLIA, ALTOPARLANTE PORTIERA POSTERIORE, SX, IRIDIUM
Con B&O
da £501,87
da £501,87
# 24
MPN: DD43-18995-DA
GRUPPO GRIGLIA, ALTOPARLANTE PORTIERA POSTERIORE, SX, PIANO BLACK
Con B&O
da £432,75
da £432,75
# 24A
MPN: KD43-18980-CA
GRUPPO GRIGLIA, ALTOPARLANTE PORTIERA POSTERIORE, DESTRA, NERA
Con ASK, 19MY attivo
# 24A
MPN: KD43-18981-CA
GRIGLIA GRIGLIA, ALTOPARLANTE PORTIERA POSTERIORE, SX, NERA
Con ASK, 19MY attivo
# 25
MPN: 4G43-103021-AB
CLIP, A PRESSIONE
per pannello della porta
da £0,63
da £0,63
# 26
MPN: 697517-PK
Rondella M6 LGE OD NERA
2 per pannello porta, confezione da 20
da £13,86
da £13,86
# 27
MPN: ED43-226A28-AA
DOPPIO Bump STOP
1 per handle
da £2,61
da £2,61
# 28
MPN: 4G43-69-10112
ARRESTO A SINGOLO URTO
1 per handle
da £1,11
da £1,11
# 29
MPN: GD43-238A48-AB
INSERTO DESTRO
CHIEDI Audio
da £23,38
da £23,38
# 29
MPN: GD43-238A49-AB
INSERTO SINISTRO
CHIEDI Audio
da £23,38
da £23,38
# 30
MPN: 8D33-19H474-AA
SCHIUMA ANTIRATTILE 10X40X12MM
da £0,47
da £0,47
# 31
MPN: 706114
CLIP - PASTIGLIE PER RIVESTIMENTO PORTIERA
da £6,88
da £6,88
Questa parte sostituisce il numero di parte DD33-68172-AA
-part-diagram-010507-b1.webp "ASTON MARTIN RAPIDE (2012) PANNELLO DI RIVESTIMENTO DEL QUARTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010507-b2.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO DEL MONTANTE C DIAGRAMMA DELLE PARTI")
-part-diagram-010508-b2.webp "ASTON MARTIN RAPIDE (2012) PANNELLO DI RIVESTIMENTO DEL RIPIANO PER PACCHI DIAGRAMMA DELLE PARTI")
-part-diagram-010508-b3.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO DEL VANO DI CARICO DIAGRAMMA DELLE PARTI")
-part-diagram-010509-b1.webp "ASTON MARTIN RAPIDE (2012) PANNELLO DI RIVESTIMENTO DEL PORTELLONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010601-b1.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-010601-b6.webp "ASTON MARTIN RAPIDE (2012) CUSCINETTI SONORI ANTI-CAN DIAGRAMMA DELLE PARTI")
-part-diagram-010601-b8.webp "ASTON MARTIN RAPIDE (2012) ISOLAMENTO ACUSTICO, PARTE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010601-b8-2.webp "ASTON MARTIN RAPIDE (2012) ISOLAMENTO ACUSTICO, POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010702-b1.webp "ASTON MARTIN RAPIDE (2012) GUARNIZIONI DINAMICHE DIAGRAMMA DELLE PARTI")
-part-diagram-010703-b1.webp "ASTON MARTIN RAPIDE (2012) SIGILLATURA MORBIDA DIAGRAMMA DELLE PARTI")
-part-diagram-010706.webp "ASTON MARTIN RAPIDE (2012) COPERTURA PLENARIA DIAGRAMMA DELLE PARTI")
-part-diagram-010707-b1.webp "ASTON MARTIN RAPIDE (2012) PROTEZIONI PER L'ACQUA DELLE PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-010801-10.webp "ASTON MARTIN RAPIDE (2012) GRIGLIA DEL RADIATORE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-010801-b1.webp "ASTON MARTIN RAPIDE (2012) GRIGLIA DEL RADIATORE DIAGRAMMA DELLE PARTI")
-part-diagram-010801-b2.webp "ASTON MARTIN RAPIDE (2012) GRIGLIA DEL RADIATORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-010802-10.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO ANTERIORE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-010802-b1.webp "ASTON MARTIN RAPIDE (2012) FINITURA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010803-10.webp "ASTON MARTIN RAPIDE (2012) SPOILER POSTERIORE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-010803-b1.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO DELLA PORTA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010805-10.webp "ASTON MARTIN RAPIDE (2012) APPLICAZIONE PER DAVANZALE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-010805-b1.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO LATERALE DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-010805-b2.webp "ASTON MARTIN RAPIDE (2012) APPLICAZIONE SUL DAVANZALE DIAGRAMMA DELLE PARTI")
-part-diagram-010806-b1.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO DELLA PARTE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010807-b1.webp "ASTON MARTIN RAPIDE (2012) BADGE DIAGRAMMA DELLE PARTI")
-part-diagram-010812-02.webp "ASTON MARTIN RAPIDE (2012) SCHERMO FOGLIARE DIAGRAMMA DELLE PARTI")
-part-diagram-010901.webp "ASTON MARTIN RAPIDE (2012) SPECCHIO INTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-010904-b2.webp "ASTON MARTIN RAPIDE (2012) SPECCHIETTI RETROVISORI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-011000-b3.webp "ASTON MARTIN RAPIDE (2012) SEDILI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-011001.webp "ASTON MARTIN RAPIDE (2012) SEDILI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-011009.webp "ASTON MARTIN RAPIDE (2012) REGOLAZIONE DEL SEDILE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011009-d1.webp "ASTON MARTIN RAPIDE (2012) INTERRUTTORE COMODITÀ DEL SEDILE DIAGRAMMA DELLE PARTI")
-part-diagram-011101-b3.webp "ASTON MARTIN RAPIDE (2012) PARABREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-011103-b0.webp "ASTON MARTIN RAPIDE (2012) VETRO DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011103-b1.webp "ASTON MARTIN RAPIDE (2012) VETRO DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011103-b2.webp "ASTON MARTIN RAPIDE (2012) VETRO DELLA PORTA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011106-b1.webp "ASTON MARTIN RAPIDE (2012) PARABREZZA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011108-b1.webp "ASTON MARTIN RAPIDE (2012) ALZACRISTALLO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011108-b2.webp "ASTON MARTIN RAPIDE (2012) SCHEMA DELLE PARTI DEL REGOLATORE DEL FINESTRINO POSTERIORE")
-part-diagram-011109.webp "ASTON MARTIN RAPIDE (2012) INTERRUTTORE DI CONTROLLO DELLA FINESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-011201-60.webp "ASTON MARTIN RAPIDE (2012) PANNELLO DI RIVESTIMENTO DELLA PILA CENTRALE, S 16MY DIAGRAMMA DELLE PARTI")
-part-diagram-011201-70.webp "ASTON MARTIN RAPIDE (2012) PANNELLO DI RIVESTIMENTO DELLA PILA CENTRALE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b11.webp "ASTON MARTIN RAPIDE (2012) DIAGRAMMA DELLE PARTI DEL PANNELLO DI RIVESTIMENTO DELLA PILA CENTRALE")
-part-diagram-011201-b12.webp "ASTON MARTIN RAPIDE (2012) PANNELLO DI RIVESTIMENTO DELLA PILA CENTRALE, S DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b17.webp "ASTON MARTIN RAPIDE (2012) TRAVERSA IP DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b19.webp "ASTON MARTIN RAPIDE (2012) PANNELLI RIFINITI IP DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b7.webp "ASTON MARTIN RAPIDE (2012) SUBSTRATO IP DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b9.webp "ASTON MARTIN RAPIDE (2012) STAMPAGGIO DELLA PILA CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-011201-d1.webp "ASTON MARTIN RAPIDE (2012) INTERRUTTORE DEL VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-011201-e3.webp "ASTON MARTIN RAPIDE (2012) STAFFE DA CCB A BIW DIAGRAMMA DELLE PARTI")
-part-diagram-011202-10.webp "ASTON MARTIN RAPIDE (2012) CONSOLE POSTERIORE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-011202-b2.webp "ASTON MARTIN RAPIDE (2012) CONSOLE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011202-b5.webp "ASTON MARTIN RAPIDE (2012) SCHEMA DELLE PARTI DEL PANNELLO DELLA CONSOLE CENTRALE")
-part-diagram-011401.webp "ASTON MARTIN RAPIDE (2012) TRASMETTITORE RKE DIAGRAMMA DELLE PARTI")
-part-diagram-011401-b2.webp "ASTON MARTIN RAPIDE (2012) SET DI SERRATURE E CHIAVI DIAGRAMMA DELLE PARTI")
-part-diagram-011401-b3.webp "ASTON MARTIN RAPIDE (2012) MODULO DI AVVIO/ARRESTO DIAGRAMMA DELLE PARTI")
-part-diagram-011403-b1.webp "ASTON MARTIN RAPIDE (2012) SISTEMA DI CHIUSURA DEL COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-011403-b2.webp "ASTON MARTIN RAPIDE (2012) SISTEMA DI CHIUSURA DEL COFANO, S DIAGRAMMA DELLE PARTI")
-part-diagram-011404-b1.webp "ASTON MARTIN RAPIDE (2012) CHIUSURA DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011404-b2.webp "ASTON MARTIN RAPIDE (2012) CHIUSURA DELLA PORTA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011405-b1.webp "ASTON MARTIN RAPIDE (2012) SISTEMA DI CHIUSURA DEL BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-011405-b2.webp "ASTON MARTIN RAPIDE (2012) SISTEMA DI CHIUSURA DEL BAGAGLIAIO, S DIAGRAMMA DELLE PARTI")
-part-diagram-011405-d1.webp "ASTON MARTIN RAPIDE (2012) RILASCIO DEL PORTELLONE DIAGRAMMA DELLE PARTI")
-part-diagram-011410.webp "ASTON MARTIN RAPIDE (2012) INTERRUTTORE DI RILASCIO DEL BOCCHETTONE DI RIFORNIMENTO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-011410-b1.webp "ASTON MARTIN RAPIDE (2012) MECCANISMO DI RIFORNIMENTO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-011601.webp "ASTON MARTIN RAPIDE (2012) GRUPPO SPAZZOLA TERGICRISTALLO, 12MY DIAGRAMMA DELLE PARTI")
-part-diagram-01-1601-03.webp "ASTON MARTIN RAPIDE (2012) GRUPPO SPAZZOLA TERGICRISTALLO, S DIAGRAMMA DELLE PARTI")
-part-diagram-011601-b1.webp "ASTON MARTIN RAPIDE (2012) GRUPPO SPAZZOLA TERGICRISTALLO DIAGRAMMA DELLE PARTI")
-part-diagram-011602.webp "ASTON MARTIN RAPIDE (2012) COLLEGAMENTO DEL TERGICRISTALLO DIAGRAMMA DELLE PARTI")
-part-diagram-011602-01.webp "ASTON MARTIN RAPIDE (2012) COLLEGAMENTO DEL TERGICRISTALLO, S DIAGRAMMA DELLE PARTI")
-part-diagram-011604-10.webp "ASTON MARTIN RAPIDE (2012) RONDELLA RONDELLA DIAGRAMMA DELLE PARTI")
-part-diagram-011604-20.webp "ASTON MARTIN RAPIDE (2012) LAVAGGIO DEL PARABREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-011604-30.webp "ASTON MARTIN RAPIDE (2012) LAVAGGIO DEI FARI DIAGRAMMA DELLE PARTI")
-part-diagram-011901.webp "ASTON MARTIN RAPIDE (2012) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b1.webp "ASTON MARTIN RAPIDE (2012) PARAURTI ANTERIORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b1-2.webp "ASTON MARTIN RAPIDE (2012) PARAURTI ANTERIORE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b2.webp "ASTON MARTIN RAPIDE (2012) STRUTTURA DEL PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b3.webp "ASTON MARTIN RAPIDE (2012) STRUTTURA DEL PARAURTI ANTERIORE, FILA S DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b4.webp "ASTON MARTIN RAPIDE (2012) STRUTTURA DEL PARAURTI ANTERIORE, FED S, GCC, CINA DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b5.webp "ASTON MARTIN RAPIDE (2012) INSERTO, ISOLATORE DEL PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011902-10.webp "ASTON MARTIN RAPIDE (2012) PARAURTI POSTERIORE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-011902-b2.webp "ASTON MARTIN RAPIDE (2012) STRUTTURA DEL PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011902-b3.webp "ASTON MARTIN RAPIDE (2012) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011904.webp "ASTON MARTIN RAPIDE (2012) PLINTI PER TARGA DIAGRAMMA DELLE PARTI")
-part-diagram-011904-01.webp "ASTON MARTIN RAPIDE (2012) PLINTI PER TARGA, S DIAGRAMMA DELLE PARTI")
-part-diagram-011904-01-2.webp "ASTON MARTIN RAPIDE (2012) PEDANE PORTA TARGA, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-012001.webp "ASTON MARTIN RAPIDE (2012) CINTURE DI SICUREZZA ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-012001-b3.webp "ASTON MARTIN RAPIDE (2012) CINTURE DI SICUREZZA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-012003.webp "ASTON MARTIN RAPIDE (2012) AIRBAG, PASSEGGERO DIAGRAMMA DELLE PARTI")
-part-diagram-012004.webp "ASTON MARTIN RAPIDE (2012) AIRBAG A TENDINA LATERALE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-012004-b2.webp "ASTON MARTIN RAPIDE (2012) AIRBAG A TENDINA LATERALE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-012005-b1.webp "ASTON MARTIN RAPIDE (2012) SENSORI DI ATTUAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-012006-b1.webp "ASTON MARTIN RAPIDE (2012) BLOCCHI AD IMPATTO LATERALE DIAGRAMMA DELLE PARTI")
-part-diagram-01-2007-01.webp "ASTON MARTIN RAPIDE (2012) AIRBAG MONTATO SUL SEDILE DIAGRAMMA DELLE PARTI")
-part-diagram-012007-b1.webp "ASTON MARTIN RAPIDE (2012) STAFFE PER ATTACCO ISOFIX DIAGRAMMA DELLE PARTI")
-part-diagram-020100-c1.webp "ASTON MARTIN RAPIDE (2012) TELAIO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-020100-c2.webp "ASTON MARTIN RAPIDE (2012) TELAIO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-020300.webp "ASTON MARTIN RAPIDE (2012) SUPPORTI DEL GRUPPO PROPULSORE DIAGRAMMA DELLE PARTI")
-part-diagram-020600.webp "ASTON MARTIN RAPIDE (2012) SCUDI TERMICI DIAGRAMMA DELLE PARTI")
-part-diagram-03-0100-e1.webp "ASTON MARTIN RAPIDE (2012) STRUTTURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-030100-e1.webp "ASTON MARTIN RAPIDE (2012) STRUTTURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0100-e2.webp "ASTON MARTIN RAPIDE (2012) COLLETTORI DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-03-0200-e1.webp "ASTON MARTIN RAPIDE (2012) LUBRIFICAZIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-030200-e1.webp "ASTON MARTIN RAPIDE (2012) LUBRIFICAZIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0300-e1.webp "ASTON MARTIN RAPIDE (2012) RAFFREDDAMENTO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-030300-e1.webp "ASTON MARTIN RAPIDE (2012) RAFFREDDAMENTO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-030300-s1.webp "ASTON MARTIN RAPIDE (2012) RAFFREDDAMENTO DEL MOTORE, ADATTAMENTO IN LINEA DIAGRAMMA DELLE PARTI")
-part-diagram-030304.webp "ASTON MARTIN RAPIDE (2012) SERBATOIO E TUBI DEL LIQUIDO REFRIGERANTE DIAGRAMMA DELLE PARTI")
-part-diagram-030304-02.webp "ASTON MARTIN RAPIDE (2012) SERBATOIO E TUBI DEL LIQUIDO REFRIGERANTE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0400-e1.webp "ASTON MARTIN RAPIDE (2012) RICARICA E CONTROLLI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-030400-e1.webp "ASTON MARTIN RAPIDE (2012) RICARICA E CONTROLLI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0500-e1.webp "ASTON MARTIN RAPIDE (2012) UNITÀ ACCESSORIA DIAGRAMMA DELLE PARTI")
-part-diagram-030500-e1.webp "ASTON MARTIN RAPIDE (2012) UNITÀ ACCESSORIA DIAGRAMMA DELLE PARTI")
-part-diagram-03-0600-02.webp "ASTON MARTIN RAPIDE (2012) AVVIAMENTO DEL MOTORE, DIAGRAMMA DEI RICAMBI AUTO")
-part-diagram-030600-e2.webp "ASTON MARTIN RAPIDE (2012) AVVIAMENTO DEL MOTORE, DIAGRAMMA DEI RICAMBI AUTO")
-part-diagram-03-0700-e1.webp "ASTON MARTIN RAPIDE (2012) ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-030700-e1.webp "ASTON MARTIN RAPIDE (2012) ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0800-e1.webp "ASTON MARTIN RAPIDE (2012) CONTROLLO DELLE EMISSIONI DIAGRAMMA DELLE PARTI")
-part-diagram-030800-e1.webp "ASTON MARTIN RAPIDE (2012) CONTROLLO DELLE EMISSIONI DIAGRAMMA DELLE PARTI")
-part-diagram-03-0900-e1.webp "ASTON MARTIN RAPIDE (2012) TRENO DI VALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-030900-e1.webp "ASTON MARTIN RAPIDE (2012) TRENO DI VALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1000-e1.webp "ASTON MARTIN RAPIDE (2012) SIGILLATURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-031000-e1.webp "ASTON MARTIN RAPIDE (2012) SIGILLATURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1100-e1.webp "ASTON MARTIN RAPIDE (2012) CONVERSIONE DI POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-031100-e1.webp "ASTON MARTIN RAPIDE (2012) CONVERSIONE DI POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-031200.webp "ASTON MARTIN RAPIDE (2012) RICARICA DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-03-1200-00.webp "ASTON MARTIN RAPIDE (2012) RICARICA DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-03-1200-00-2.webp "ASTON MARTIN RAPIDE (2012) RICARICA DELL'ARIA, PACCHETTO PRESTAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-031300.webp "ASTON MARTIN RAPIDE (2012) EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-031300-10.webp "ASTON MARTIN RAPIDE (2012) EMISSIONI EVAPORATIVE, 15MY DIAGRAMMA DELLE PARTI")
-part-diagram-031300-20.webp "ASTON MARTIN RAPIDE (2012) CONTENITORE DI CARBONIO, 15MY DIAGRAMMA DELLE PARTI")
-part-diagram-03-1400-01.webp "ASTON MARTIN RAPIDE (2012) CONTROLLO ELETTRONICO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1400-02.webp "ASTON MARTIN RAPIDE (2012) CONTROLLO ELETTRONICO DEL MOTORE, 15MY DIAGRAMMA DELLE PARTI")
-part-diagram-031400-e1.webp "ASTON MARTIN RAPIDE (2012) COLLETTORI DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-031401-d1.webp "ASTON MARTIN RAPIDE (2012) CONTROLLO ELETTRONICO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1403-01.webp "ASTON MARTIN RAPIDE (2012) SENSORE BAROMETRICO DIAGRAMMA DELLE PARTI")
-part-diagram-031403-d1.webp "ASTON MARTIN RAPIDE (2012) SENSORE BAROMETRICO DIAGRAMMA DELLE PARTI")
-part-diagram-031800.webp "ASTON MARTIN RAPIDE (2012) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1801-01.webp "ASTON MARTIN RAPIDE (2012) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-2201-01.webp "ASTON MARTIN RAPIDE (2012) RAFFREDDAMENTO DEL MOTORE, ADATTAMENTO IN LINEA DIAGRAMMA DELLE PARTI")
-part-diagram-040100-c1.webp "ASTON MARTIN RAPIDE (2012) GRUPPO SOSPENSIONE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040105-c1.webp "ASTON MARTIN RAPIDE (2012) BARRA STABILIZZATRICE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040200-c1.webp "ASTON MARTIN RAPIDE (2012) SCHEMA DELLE PARTI DEL GRUPPO SOSPENSIONE POSTERIORE")
-part-diagram-040205-c1.webp "ASTON MARTIN RAPIDE (2012) BARRA STABILIZZATRICE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040300-c1.webp "ASTON MARTIN RAPIDE (2012) MOLLA E AMMORTIZZATORE ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-040300-c2.webp "ASTON MARTIN RAPIDE (2012) MOLLA E AMMORTIZZATORE POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-040304-c1.webp "ASTON MARTIN RAPIDE (2012) MODULO DI SMORZAMENTO ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-040400-c1.webp "ASTON MARTIN RAPIDE (2012) RUOTE E PNEUMATICI, ANTERIORI A 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-040400-c2.webp "ASTON MARTIN RAPIDE (2012) RUOTE E PNEUMATICI, POSTERIORI A 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-040401-c1.webp "ASTON MARTIN RAPIDE (2012) RUOTE E PNEUMATICI ANTERIORI DA 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-040401-c2.webp "ASTON MARTIN RAPIDE (2012) RUOTE E PNEUMATICI POSTERIORI DA 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-05-0100-15.webp "ASTON MARTIN RAPIDE (2012) GRUPPO TUBO DI TORSIONE, 8 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-050100-w2.webp "ASTON MARTIN RAPIDE (2012) GRUPPO TUBO DI TORSIONE, 6 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-050500-w2.webp "ASTON MARTIN RAPIDE (2012) SCHEMA DELLE PARTI DEL GRUPPO SEMIALBERO POSTERIORE")
-part-diagram-060300-c1.webp "ASTON MARTIN RAPIDE (2012) SISTEMA FRENANTE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-060400-c1.webp "ASTON MARTIN RAPIDE (2012) SISTEMA FRENANTE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-060500.webp "ASTON MARTIN RAPIDE (2012) SCHEMA DELLE PARTI DEL FRENO DI STAZIONAMENTO")
-part-diagram-060600.webp "ASTON MARTIN RAPIDE (2012) GRUPPO ATTUATORE FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-060603-c1.webp "ASTON MARTIN RAPIDE (2012) TUBI E TUBI FLESSIBILI DEI FRENI, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-060603-c1-2.webp "ASTON MARTIN RAPIDE (2012) TUBI E TUBI FLESSIBILI DEI FRENI, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-060604.webp "ASTON MARTIN RAPIDE (2012) INTERRUTTORE LAMPADA FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-060700.webp "ASTON MARTIN RAPIDE (2012) GRUPPO FRENO DI POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-060900.webp "ASTON MARTIN RAPIDE (2012) MODULO ANTIBLOCCAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-060901-c1.webp "ASTON MARTIN RAPIDE (2012) SENSORI DI VELOCITÀ DELLE RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-070100-02.webp "ASTON MARTIN RAPIDE (2012) TRANSASSE, S DIAGRAMMA DELLE PARTI")
-part-diagram-070100-10.webp "ASTON MARTIN RAPIDE (2012) CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-070100-30.webp "ASTON MARTIN RAPIDE (2012) CAMBIO, 8 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-070100-40.webp "ASTON MARTIN RAPIDE (2012) KIT DI TRASMISSIONE, 8 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-070110-10.webp "ASTON MARTIN RAPIDE (2012) DIFFERENZIALE DIAGRAMMA DELLE PARTI")
-part-diagram-07-0110-20.webp "ASTON MARTIN RAPIDE (2012) DIFFERENZIALE, S DIAGRAMMA DELLE PARTI")
-part-diagram-070200-p1.webp "ASTON MARTIN RAPIDE (2012) RADIATORE DELL'OLIO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-070200-r1.webp "ASTON MARTIN RAPIDE (2012) RADIATORE OLIO DIFFERENZIALE DIAGRAMMA DELLE PARTI")
-part-diagram-070502.webp "ASTON MARTIN RAPIDE (2012) DIAGRAMMA DELLE PARTI DEL CAMBIO AL VOLANTE")
-part-diagram-070502-d3.webp "ASTON MARTIN RAPIDE (2012) INTERRUTTORI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-090000-s1.webp "ASTON MARTIN RAPIDE (2012) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-090000-s1-2.webp "ASTON MARTIN RAPIDE (2012) SCUDI TERMICI, ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-090400-s1.webp "ASTON MARTIN RAPIDE (2012) SCUDI TERMICI, POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-100100-s1.webp "ASTON MARTIN RAPIDE (2012) COMPLESSIVO SERBATOIO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-100100-s2.webp "ASTON MARTIN RAPIDE (2012) GRUPPO SERBATOIO CARBURANTE, S DIAGRAMMA DELLE PARTI")
-part-diagram-100103-s1.webp "ASTON MARTIN RAPIDE (2012) DISTRIBUZIONE DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-100104-s1.webp "ASTON MARTIN RAPIDE (2012) SCHEMA DELLE PARTI DEL GRUPPO BOCCHETTONE DI RIFORNIMENTO CARBURANTE")
-part-diagram-100106-s1.webp "ASTON MARTIN RAPIDE (2012) MODULO POMPA CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-110200.webp "ASTON MARTIN RAPIDE (2012) CREMAGLIERA DIAGRAMMA DELLE PARTI")
-part-diagram-110203-c1.webp "ASTON MARTIN RAPIDE (2012) TUBI PAS, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-110203-c2.webp "ASTON MARTIN RAPIDE (2012) TUBI PAS, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-110400.webp "ASTON MARTIN RAPIDE (2012) DIAGRAMMA DELLE PARTI DEL GRUPPO PIANTONE DELLO STERZO")
-part-diagram-110600.webp "ASTON MARTIN RAPIDE (2012) SCHEMA DELLE PARTI DEL VOLANTE")
-part-diagram-110602.webp "ASTON MARTIN RAPIDE (2012) GRUPPO INTERRUTTORE A COLONNA DIAGRAMMA DELLE PARTI")
-part-diagram-120101.webp "ASTON MARTIN RAPIDE (2012) COMPONENTI DELLA PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-120102.webp "ASTON MARTIN RAPIDE (2012) COMPONENTI PER LA DISTRIBUZIONE DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-120103-b1.webp "ASTON MARTIN RAPIDE (2012) COMPONENTI PER L'ESTRAZIONE DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-120300-s1.webp "ASTON MARTIN RAPIDE (2012) UNITÀ HVAC DIAGRAMMA DELLE PARTI")
-part-diagram-120300-s3.webp "ASTON MARTIN RAPIDE (2012) UNITÀ HVAC, POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-120303-10.webp "ASTON MARTIN RAPIDE (2012) LINEE DELL'ARIA CONDIZIONATA, HFO1234YF, LHD DIAGRAMMA DELLE PARTI")
-part-diagram-120303-20.webp "ASTON MARTIN RAPIDE (2012) LINEE DI ARIA CONDIZIONATA, HFO1234YF, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-120305-s1.webp "ASTON MARTIN RAPIDE (2012) LINEE DELL'ARIA CONDIZIONATA, R134A, LHD DIAGRAMMA DELLE PARTI")
-part-diagram-120305-s2.webp "ASTON MARTIN RAPIDE (2012) LINEE DI ARIA CONDIZIONATA, R134A, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-120400.webp "ASTON MARTIN RAPIDE (2012) SENSORI DIAGRAMMA DELLE PARTI")
-part-diagram-120402.webp "ASTON MARTIN RAPIDE (2012) COMANDI HVAC POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-130101.webp "ASTON MARTIN RAPIDE (2012) STRUMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-130600-d1.webp "ASTON MARTIN RAPIDE (2012) CORNO DEL TRAFFICO DIAGRAMMA DELLE PARTI")
-part-diagram-131301-d1.webp "ASTON MARTIN RAPIDE (2012) SENSORI DI PARCHEGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-131303-01.webp "ASTON MARTIN RAPIDE (2012) TELECAMERA DI ASSISTENZA AL PARCHEGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-131400-00.webp "ASTON MARTIN RAPIDE (2012) MODULO PRESSIONE PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-140101.webp "ASTON MARTIN RAPIDE (2012) INTERRUTTORE DI SPEGNIMENTO DELLA BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-140101-d1.webp "ASTON MARTIN RAPIDE (2012) DIAGRAMMA DELLE PARTI DELLA BATTERIA")
-part-diagram-140101-d3.webp "ASTON MARTIN RAPIDE (2012) KIT CONDIZIONATORE BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-140102-b1.webp "ASTON MARTIN RAPIDE (2012) MANTENIMENTO DELLA BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-140103.webp "ASTON MARTIN RAPIDE (2012) CAVI BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-150103-10.webp "ASTON MARTIN RAPIDE (2012) DOPPI AMPLIFICATORI, FINO A 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-150103-20.webp "ASTON MARTIN RAPIDE (2012) AMPLIFICATORE SINGOLO, 13MY ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-150104-10.webp "ASTON MARTIN RAPIDE (2012) SISTEMA MULTIMEDIALE, FINO A 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-150104-30.webp "ASTON MARTIN RAPIDE (2012) COMANDI DELL'INFOTAINMENT, 16MY DIAGRAMMA DELLE PARTI")
-part-diagram-150104-40.webp "ASTON MARTIN RAPIDE (2012) COMANDI INFOTAINMENT, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-150104-d2.webp "ASTON MARTIN RAPIDE (2012) SISTEMA MULTIMEDIALE, 13MY ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-150108-20.webp "ASTON MARTIN RAPIDE (2012) CAMBIA CD, 16MY ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-150108-30.webp "ASTON MARTIN RAPIDE (2012) MP3/USB SOTTOSISTEMA MULTIMEDIALE DIAGRAMMA DELLE PARTI")
-part-diagram-150202.webp "ASTON MARTIN RAPIDE (2012) SINTONIZZATORE DAB DIAGRAMMA DELLE PARTI")
-part-diagram-150203.webp "ASTON MARTIN RAPIDE (2012) ANTENNA SDARS DIAGRAMMA DELLE PARTI")
-part-diagram-150204-d3.webp "ASTON MARTIN RAPIDE (2012) ANTENNA ELETTRONICA, FINO A 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-150204-d4.webp "ASTON MARTIN ANTENNA ELETTRONICA RAPIDE (2012), DIAGRAMMA DELLE PARTI DA 13MY A 14.5MY")
-part-diagram-150204-d4a.webp "ASTON MARTIN RAPIDE (2012) ANTENNA ELETTRONICA, 14.5MY ACCESA DIAGRAMMA DELLE PARTI")
-part-diagram-150301-10.webp "ASTON MARTIN RAPIDE (2012) UNITÀ PRINCIPALE DI INFOTAINMENT, 16MY DIAGRAMMA DELLE PARTI")
-part-diagram-150301-10-1.webp "ASTON MARTIN RAPIDE (2012) RELATORI, B&O DIAGRAMMA DELLE PARTI")
-part-diagram-150301-20.webp "ASTON MARTIN RAPIDE (2012) RELATORI, CHIEDETE DIAGRAMMA DELLE PARTI")
-part-diagram-160000-c1.webp "ASTON MARTIN RAPIDE (2012) DISTRIBUZIONE DEL VUOTO, SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-160200.webp "ASTON MARTIN RAPIDE (2012) SOTTOSISTEMA DI DISTRIBUZIONE DEL VUOTO DIAGRAMMA DELLE PARTI")
-part-diagram-170101.webp "ASTON MARTIN RAPIDE (2012) FARI DIAGRAMMA DELLE PARTI")
-part-diagram-170102-10.webp "ASTON MARTIN RAPIDE (2012) LUCI DI MARCIA DIURNA, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-170102-d1.webp "ASTON MARTIN RAPIDE (2012) RIPETITORI LATERALI DIAGRAMMA DELLE PARTI")
-part-diagram-170105-d1.webp "ASTON MARTIN RAPIDE (2012) INDICATORI DEL LATO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-170202.webp "ASTON MARTIN RAPIDE (2012) ILLUMINAZIONE DI CORTESIA DIAGRAMMA DELLE PARTI")
-part-diagram-170301-d1.webp "ASTON MARTIN RAPIDE (2012) LUCE STOP MONTATA IN ALTO DIAGRAMMA DELLE PARTI")
-part-diagram-170301-d2.webp "ASTON MARTIN RAPIDE (2012) LUCI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-170305.webp "ASTON MARTIN RAPIDE (2012) INDICATORI LATERALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-170306-d1.webp "ASTON MARTIN RAPIDE (2012) CATARIFRANGENTI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-170308-d1.webp "ASTON MARTIN RAPIDE (2012) LUCI TARGA DIAGRAMMA DELLE PARTI")
-part-diagram-17-0400-00.webp "ASTON MARTIN RAPIDE (2012) SENSORE PIOGGIA E LUCE DIURNA DIAGRAMMA DELLE PARTI")
-part-diagram-170501.webp "ASTON MARTIN RAPIDE (2012) INTERRUTTORE DI ILLUMINAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-180101-d1.webp "ASTON MARTIN RAPIDE (2012) CABLAGGIO ANTERIORE, A 13MY DIAGRAMMA DELLE PARTI")
-part-diagram-18-0101-d2.webp "ASTON MARTIN RAPIDE (2012) CABLAGGIO ANTERIORE, 13MY ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-180101-d3.webp "ASTON MARTIN RAPIDE (2012) CABLAGGIO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-180102-d5.webp "ASTON MARTIN RAPIDE (2012) CABLAGGIO IP DIAGRAMMA DELLE PARTI")
-part-diagram-180103.webp "ASTON MARTIN RAPIDE (2012) IMBRACATURA DIAGRAMMA DELLE PARTI")
-part-diagram-180103-d1.webp "ASTON MARTIN RAPIDE (2012) CABLAGGIO DELL'ESTREMITÀ POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-180103-d4.webp "ASTON MARTIN RAPIDE (2012) CABLAGGIO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-180106-d1.webp "ASTON MARTIN RAPIDE (2012) PANNELLI FUSIBILI DIAGRAMMA DELLE PARTI")
-part-diagram-180301-10.webp "ASTON MARTIN RAPIDE (2012) SWITCH IP DIAGRAMMA DELLE PARTI")
-part-diagram-180301-20.webp "ASTON MARTIN RAPIDE (2012) INTERRUTTORI DELLA CONSOLE CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-180302-30.webp "ASTON MARTIN RAPIDE (2012) INTERRUTTORI DELLA CONSOLE CENTRALE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-180401.webp "ASTON MARTIN RAPIDE (2012) PRESE AUSILIARIE DIAGRAMMA DELLE PARTI")
-part-diagram-190101.webp "ASTON MARTIN RAPIDE (2012) LOCALIZZATORE CAT 5 DIAGRAMMA DELLE PARTI")
-part-diagram-190101-d1.webp "ASTON MARTIN RAPIDE (2012) LOCALIZZATORE CAT 5, 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-190102-d1.webp "ASTON MARTIN RAPIDE (2012) SENSORI DI ALLARME DIAGRAMMA DELLE PARTI")
-part-diagram-190103-d1.webp "ASTON MARTIN RAPIDE (2012) AVVISATORI ACUSTICI E SIRENE D'ALLARME DIAGRAMMA DELLE PARTI")
-part-diagram-190202.webp "ASTON MARTIN RAPIDE (2012) RKE DIAGRAMMA DELLE PARTI")
-part-diagram-190600.webp "ASTON MARTIN RAPIDE (2012) SOTTOSISTEMA DI CONTROLLO VOCALE DIAGRAMMA DELLE PARTI")
-part-diagram-190701-01.webp "ASTON MARTIN RAPIDE (2012) MODULO DI NAVIGAZIONE, 12MY ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-190701-d1.webp "ASTON MARTIN RAPIDE (2012) MODULO DI NAVIGAZIONE, FINO A 12MY DIAGRAMMA DELLE PARTI")
-part-diagram-190703-d1.webp "ASTON MARTIN RAPIDE (2012) DIAGRAMMA DELLE PARTI DEL DISPLAY DI NAVIGAZIONE")
-part-diagram-190703-d2.webp "ASTON MARTIN RAPIDE (2012) DISPLAY DI NAVIGAZIONE, GARMIN, 12MY DIAGRAMMA DELLE PARTI")
-part-diagram-190706-d1.webp "ASTON MARTIN RAPIDE (2012) ANTENNA GPS DIAGRAMMA DELLE PARTI")
-part-diagram-190801.webp "ASTON MARTIN RAPIDE (2012) MODULO BLUETOOTH DIAGRAMMA DELLE PARTI")
-part-diagram-191001.webp "ASTON MARTIN RAPIDE (2012) CONTROLLO MULTIFUNZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-191003.webp "ASTON MARTIN RAPIDE (2012) MODULO ELETTRONICO CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-191300-d2.webp "ASTON MARTIN RAPIDE (2012) SCHEMA DELLE PARTI DI INTRATTENIMENTO DEL SEDILE POSTERIORE")
-part-diagram-19-1800-02.webp "ASTON MARTIN RAPIDE (2012) CONTROLLER DI BLOCCO AVVIO AUTOMATICO DIAGRAMMA DELLE PARTI")
-part-diagram-000101.webp "ASTON MARTIN RAPIDE (2012) ETICHETTE ESTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-000102.webp "ASTON MARTIN RAPIDE (2012) ETICHETTE INTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-000103.webp "ASTON MARTIN RAPIDE (2012) ETICHETTE SOTTOCOFANO DIAGRAMMA DELLE PARTI")
-part-diagram-000200.webp "ASTON MARTIN RAPIDE (2012) STRUMENTI E ATTREZZATURE DI EMERGENZA DIAGRAMMA DELLE PARTI")
-part-diagram-000200-c1.webp "ASTON MARTIN RAPIDE (2012) STRUMENTI E ATTREZZATURE DI EMERGENZA, S DIAGRAMMA DELLE PARTI")
-part-diagram-000200-c2.webp "ASTON MARTIN RAPIDE (2012) DIAGRAMMA DELLE PARTI DELL'ATTREZZATURA DI EMERGENZA PER PNEUMATICI")
-part-diagram-000205-b1.webp "ASTON MARTIN RAPIDE (2012) KIT DI PRONTO SOCCORSO DIAGRAMMA DELLE PARTI")
-part-diagram-000301-g4.webp "ASTON MARTIN RAPIDE (2012) GUIDA PER I PROPRIETARI DIAGRAMMA DELLE PARTI")
-part-diagram-000301-g5.webp "ASTON MARTIN RAPIDE (2012) GUIDA PER I PROPRIETARI, S DIAGRAMMA DELLE PARTI")
-part-diagram-010100-00.webp "ASTON MARTIN RAPIDE (2012) CORPO IN BIANCO DIAGRAMMA DELLE PARTI")
-part-diagram-010101-b1.webp "ASTON MARTIN RAPIDE (2012) DIAGRAMMA DELLE PARTI DEL SOTTOSCOCCA")
-part-diagram-010101-b2.webp "ASTON MARTIN RAPIDE (2012) SOTTOSCOCCA, POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010102-b1.webp "ASTON MARTIN RAPIDE (2012) CRUSCOTTO E CAPPUCCIO DIAGRAMMA DELLE PARTI")
-part-diagram-010102-b2.webp "ASTON MARTIN RAPIDE (2012) CRUSCOTTO E CAPPUCCIO, S DIAGRAMMA DELLE PARTI")
-part-diagram-010103-b1.webp "ASTON MARTIN RAPIDE (2012) DIAGRAMMA DELLE PARTI DEL TETTO")
-part-diagram-010103-b2.webp "ASTON MARTIN RAPIDE (2012) TELAIO DELLA PARTE SUPERIORE DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-010104-b1.webp "ASTON MARTIN RAPIDE (2012) LATO DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-010106-b1.webp "ASTON MARTIN RAPIDE (2012) SCHEMA DELLE PARTI DELLA PARTE POSTERIORE DELLA CARROZZERIA")
-part-diagram-010106-b3.webp "ASTON MARTIN RAPIDE (2012) COMPOSITI DELLA PARTE POSTERIORE DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-010107-10.webp "ASTON MARTIN RAPIDE (2012) SOTTOSCUDO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010107-b1.webp "ASTON MARTIN RAPIDE (2012) PASSARUOTA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-010108-b1.webp "ASTON MARTIN RAPIDE (2012) PARTI ACCESSORIE DIAGRAMMA DELLE PARTI")
-part-diagram-010108-b2.webp "ASTON MARTIN RAPIDE (2012) PARTI ACCESSORIE, S DIAGRAMMA DELLE PARTI")
-part-diagram-010201-b1.webp "ASTON MARTIN RAPIDE (2012) STRUTTURA FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-010201-b2.webp "ASTON MARTIN RAPIDE (2012) STRUTTURA ANTERIORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-010202-b1.webp "ASTON MARTIN RAPIDE (2012) PANNELLO DI APERTURA DELLA GRIGLIA DIAGRAMMA DELLE PARTI")
-part-diagram-010202-b2.webp "ASTON MARTIN RAPIDE (2012) PANNELLO DI APERTURA DELLA GRIGLIA, S DIAGRAMMA DELLE PARTI")
-part-diagram-010203.webp "ASTON MARTIN RAPIDE (2012) ALI ANTERIORI, S DIAGRAMMA DELLE PARTI")
-part-diagram-010203-b1.webp "ASTON MARTIN RAPIDE (2012) ALI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-010204-b1.webp "ASTON MARTIN RAPIDE (2012) PASSARUOTA ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-010205-10.webp "ASTON MARTIN RAPIDE (2012) COFANO E CERNIERE, AMR DIAGRAMMA DELLE PARTI")
-part-diagram-010205-b1.webp "ASTON MARTIN RAPIDE (2012) COFANO E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-010205-b2.webp "ASTON MARTIN RAPIDE (2012) COFANO E CERNIERE, S DIAGRAMMA DELLE PARTI")
-part-diagram-010207-b1.webp "ASTON MARTIN RAPIDE (2012) SOTTOSCUDO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010207-b2.webp "ASTON MARTIN RAPIDE (2012) SOTTOSCUDO ANTERIORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-010301-b1.webp "ASTON MARTIN RAPIDE (2012) SCHEMA DELLE PARTI DEL GRUPPO PORTA ANTERIORE")
-part-diagram-010301-g1.webp "ASTON MARTIN RAPIDE (2012) GRUPPO CERNIERA DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010302-b1.webp "ASTON MARTIN RAPIDE (2012) MONTAGGIO PORTA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010302-g1.webp "ASTON MARTIN RAPIDE (2012) GRUPPO CERNIERA PORTA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010303-b1.webp "ASTON MARTIN RAPIDE (2012) MONTAGGIO PORTELLONE DIAGRAMMA DELLE PARTI")
-part-diagram-010501-b1.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO DEL PAVIMENTO PRINCIPALE, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-010501-b2.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO DEL PAVIMENTO PRINCIPALE, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-010502-b2.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO INFERIORE DEL CAPPUCCIO DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b1.webp "ASTON MARTIN RAPIDE (2012) DIAGRAMMA DELLE PARTI DEL GRUPPO DEL CIELO")
-part-diagram-010503-b10.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO DEL MONTANTE B DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b11.webp "ASTON MARTIN RAPIDE (2012) UN RIVESTIMENTO DEL PILASTRO DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b15.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO DELLA TESTATA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b3.webp "ASTON MARTIN RAPIDE (2012) DIAGRAMMA DELLE PARTI DEL RIVESTIMENTO DELLA TESTATA ANTERIORE")
-part-diagram-010503-b3a.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO DELLA TESTATA ANTERIORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b4.webp "ASTON MARTIN RAPIDE (2012) RIVESTIMENTO DEL MONTANTE D DIAGRAMMA DELLE PARTI")
-part-diagram-010504-b1.webp "ASTON MARTIN RAPIDE (2012) VISIERE PARASOLE DIAGRAMMA DELLE PARTI")
-part-diagram-010505-b1.webp "ASTON MARTIN RAPIDE (2012) PANNELLO DI RIVESTIMENTO DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010505-b4.webp "ASTON MARTIN RAPIDE (2012) MANIGLIA DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
