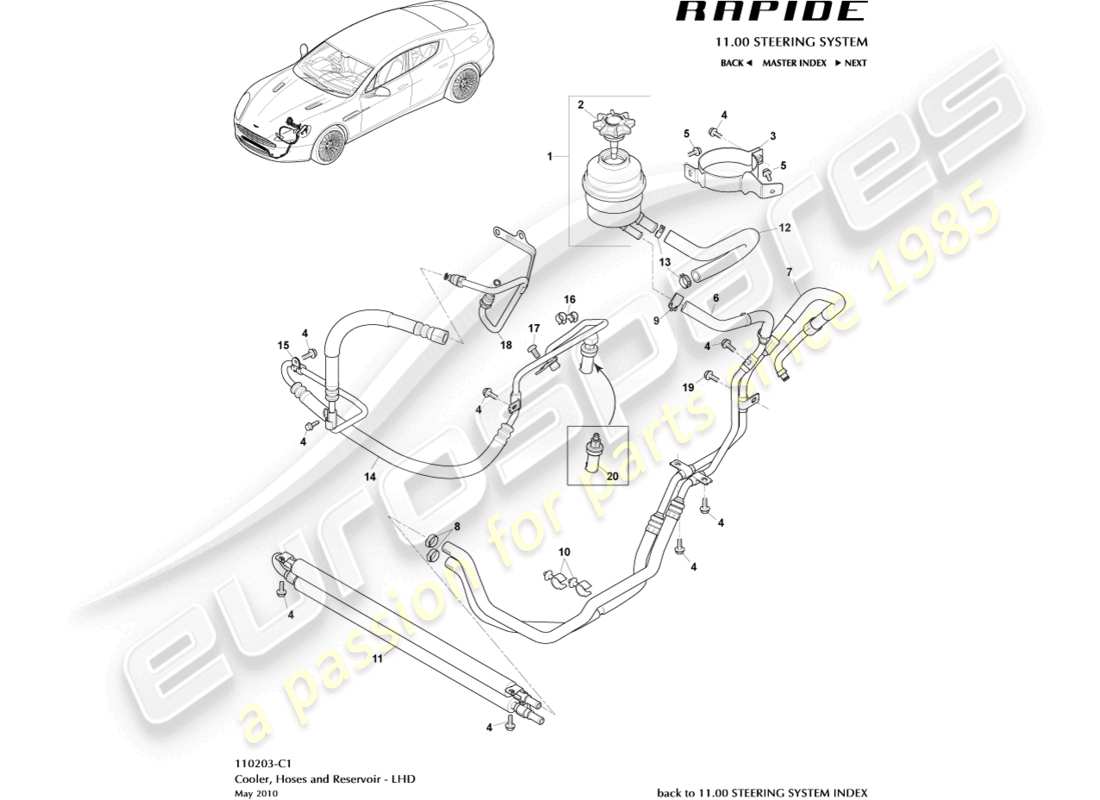

110203-C1 - Tubi PAS, guida a sinistra
Aston Martin Rapide (2010) PAS Hoses, LHD Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
1
MPN:
4G43-3R700-AA
GRUPPO SERBATOIO E TAPPO
da
£51,88
da
£51,88
#
2
MPN:
4G43-34006-AA
GRUPPO TAPPO SERBATOIO DEL SERVOSTERZO
#
3
MPN:
4G43-3489-AD
STAFFA SERBATOIO
da
£14,29
da
£14,29
#
4
MPN:
703203
VITE, FLG, M6 X 25
da
£0,47
da
£0,47
#
5
MPN:
703265
VITE, M6 X 16
da
£0,47
da
£0,47
#
6
MPN:
8D33-3A713-AB
GRUPPO TUBO, RAFFREDDATORE DELLO STERZO AL SERBATOIO
da
£298,99
da
£298,99
#
-
-
TUBO DI RITORNO DAL RAFFREDDATORE AL SERBATOIO
Rapide S
#
7
MPN:
8D33-3F558-AC
GRUPPO TUBO DELLO STERZO AL RAFFREDDATORE
da
£335,81
da
£335,81
#
8
MPN:
8D33-60155-AA
MORSETTO TUBO PAS
da
£3,39
da
£3,39
#
9
MPN:
701349
MORSETTO
da
£0,59
da
£0,59
#
10
MPN:
4G43-6C727-AA
CLIP TUBO
da
£0,59
da
£0,59
#
11
MPN:
AD43-3D746-AA
GRUPPO RAFFREDDATORE PAS
da
£244,43
da
£244,43
#
-
-
GRUPPO RAFFREDDAMENTO, SERVOSTERZO
Rapide S
#
12
MPN:
AD43-3E525-AA
GRUPPO TUBO, SERBATOIO
da
£28,38
da
£28,38
#
12
MPN:
DG43-3E525-AA
TUBO, SERBATOIO POMPA, ASPIRAZIONE
Fino a 15MY Rapide S
da
£24,08
da
£24,08
#
12
MPN:
FD33-3E525-AA
TUBO, SERBATOIO POMPA, ASPIRAZIONE
Da 15MY Rapide S
da
£26,85
da
£26,85
#
13
MPN:
699545
MORSETTO, DIAMETRO 24MM
da
£1,83
da
£1,83
#
14
MPN:
4G43-3A719-AC
GRUPPO TUBO, POMPA DELLA LINEA DI PRESSIONE PASSA ALL'INGRANAGGIO
#
14
MPN:
CD33-3A719-AA
GRUPPO TUBO, POMPA DELLA LINEA DI PRESSIONE PASSA ALL'INGRANAGGIO
Fino a 15MY, Rapide S
#
14
MPN:
FD33-3A719-AA
GRUPPO TUBO, POMPA DELLA LINEA DI PRESSIONE PASSA ALL'INGRANAGGIO
Da 15MY, Rapide S
da
£359,39
da
£359,39
Questa parte sostituisce il numero di parte 4G43-3A719-AE
#
15
MPN:
694891
CLIP P, 10MM
da
£2,31
da
£2,31
#
16
MPN:
4G43-105050-AA
CLIP DOPPIO TUBO
da
£1,46
da
£1,46
#
17
MPN:
703141
VITE A TESTA PIANA
da
£1,25
da
£1,25
#
18
MPN:
4G43-3494-AA
GRUPPO TUBO, USCITA POMPA DELLO STERZO PWR
da
£31,16
da
£31,16
#
18
MPN:
DG43-3494-AA
GRUPPO TUBO, TUBO DI USCITA, ALTA PRESSIONE
Fino a 15MY AM11, include O-ring
da
£58,30
da
£58,30
#
18
MPN:
FD33-3494-AA
GRUPPO TUBO, TUBO DI USCITA, ALTA PRESSIONE
Da 15MY AM29, include O-ring
da
£551,89
da
£551,89
#
19
MPN:
703121
VITE M8 X 20
da
£0,47
da
£0,47
