03.0026 - Ricarica dell'aria

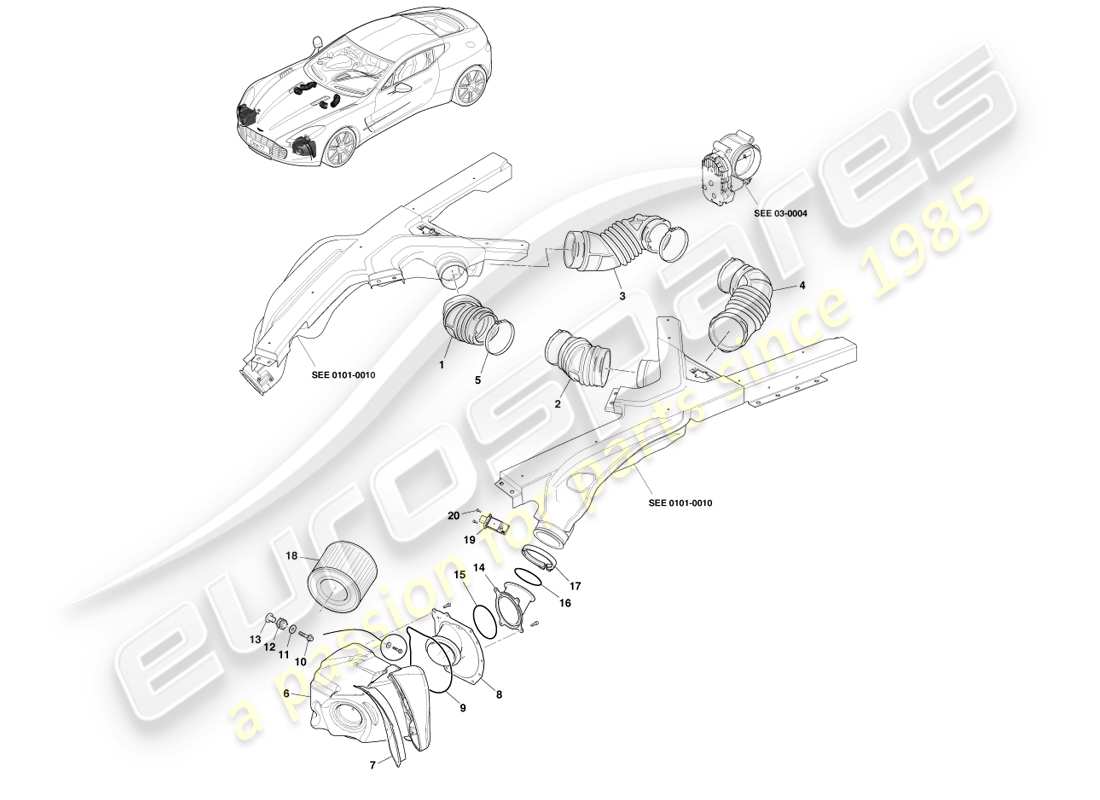

Aston Martin One-77 (2011) Air Charging Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
1
MPN:
AY93-9C623-DA
GRUPPO CONDOTTO, CORTO, FLUSSO D'ARIA AL CORPO FARFALLATO (PULITO) RH
da
£574,79
da
£574,79
#
2
MPN:
AY93-9C623-CA
GRUPPO CONDOTTO CORTO FLUSSO ARIA AL CORPO FARFALLATO (PULITO) SX
da
£574,79
da
£574,79
#
3
MPN:
AY93-9C623-AA
GRUPPO CONDOTTO, LUNGO, FLUSSO D'ARIA AL CORPO FARFALLATO (PULITO) DESTRO, LUNGO
da
£760,21
da
£760,21
#
4
MPN:
AY93-9C623-BA
GRUPPO CONDOTTO, LUNGO, FLUSSO D'ARIA AL CORPO FARFALLATO (PULITO) SX
da
£760,21
da
£760,21
#
5
MPN:
4G43-9N832-AA
MORSETTO GRUPPO CONDOTTO ARIA
da
£13,80
da
£13,80
#
6
MPN:
12023-03-7752-AB
GRUPPO AIRBOX, MOTORE SX
da
£1.922,31
da
£1.922,31
#
6
MPN:
12023-03-7753-AB
GRUPPO AIRBOX, MOTORE DESTRO
da
£1.922,31
da
£1.922,31
#
7
MPN:
AY93-9A675-BA
CONDOTTO ARIA RAM (SPORCO) SX
da
£1.739,29
da
£1.739,29
#
7
MPN:
AY93-9A675-AA
CONDOTTO ARIA RAM (SPORCO) DX
da
£1.739,29
da
£1.739,29
#
8
MPN:
12023-03-7754-AA
PIASTRA POSTERIORE, GRUPPO AIRBOX MOTORE SX
da
£473,12
da
£473,12
#
8
MPN:
12023-03-7755-AA
PIASTRA POSTERIORE, GRUPPO AIRBOX MOTORE DX
da
£473,12
da
£473,12
#
9
MPN:
AY93-9C664-AA
GUARNIZIONE PIASTRA POSTERIORE PER AIRBOX
da
£21,92
da
£21,92
#
10
MPN:
703199
BULLONE M6X30, FLG ESAGONALE
da
£0,47
da
£0,47
#
11
MPN:
697517
Rondella M6
#
12
MPN:
4G43-9697-CA
ISOLATORE, AIRBOX MOTORE
da
£7,84
da
£7,84
#
13
MPN:
4G43-5144-AA
DISTANZIALE ISOLATORE AIRBOX MOTORE
da
£8,47
da
£8,47
#
14
MPN:
12023-03-7756-AA
TUBO ESTENSIONE MAF AIRBOX MOTORE SX
da
£408,18
da
£408,18
#
14
MPN:
12023-03-7757-AA
TUBO ESTENSIONE MAF AIRBOX MOTORE DX
da
£408,18
da
£408,18
#
15
MPN:
AY93-6C704-BA
GUARNIZIONE TUBO MAF INGRESSO ARIA
da
£25,45
da
£25,45
#
16
MPN:
AY93-6C704-AA
GUARNIZIONE TUBO MAF INGRESSO ARIA
da
£20,09
da
£20,09
#
17
MPN:
AY93-6N811-AA
MORSETTO, TUBO MAF AL SUPPORTO BAIA ENG
#
18
MPN:
AY93-4600-BA
GRUPPO FILTRO AIRBOX MOTORE
da
£93,65
da
£93,65
#
19
MPN:
3L3A-12B579-BA
SENSORE MAF
#
20
MPN:
6G33-010507-BA
VITE M4X10 TAPPO HD
