03.0004 - Ricarica e controlli del carburante

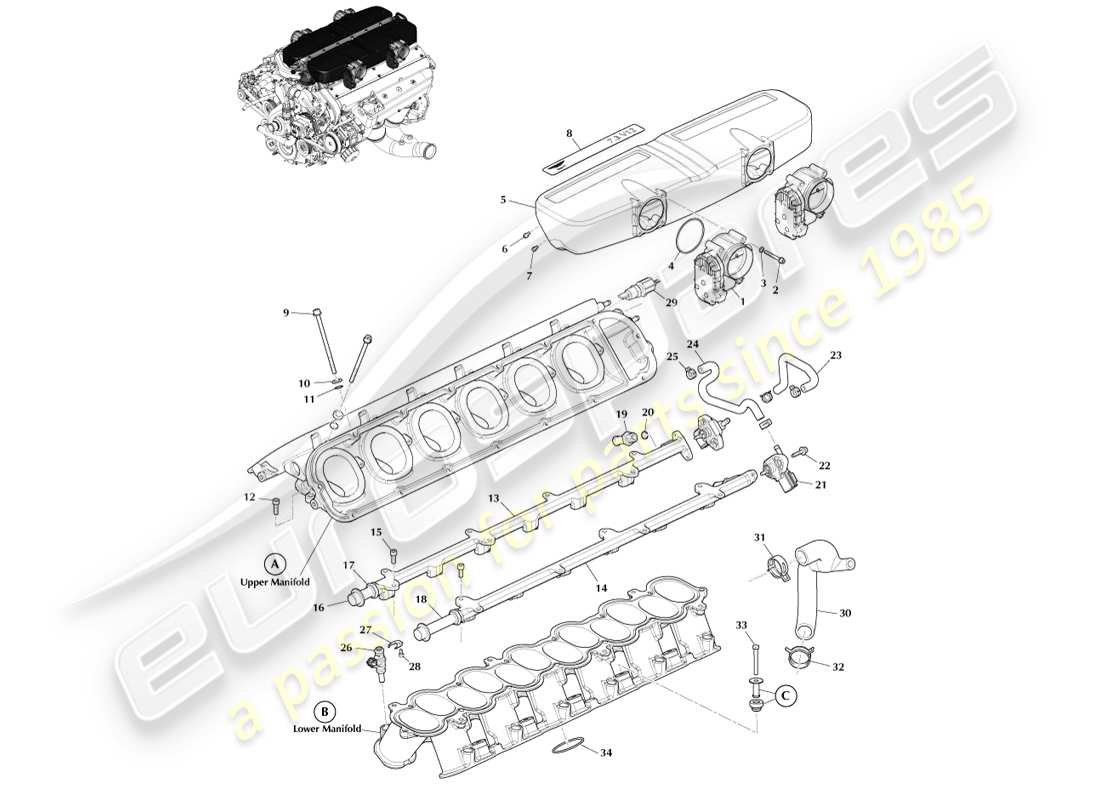

Aston Martin One-77 (2011) Fuel Charging & Controls Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# -
MPN: AY93-9424-AA
MONTAGGIO COLLETTORE
Gruppo abbinato, composto da parti superiori (A) e inferiori (B) e parti di fissaggio (C)
da £10.333,14
da £10.333,14
# 1
MPN: 1R12-08-10079
CORPO FARFALLATO, 68MM
da £291,00
da £291,00
# 2
MPN: 705379
VITE CORPO FARFALLATO
# 3
MPN: 705380
Rondella CORPO FARFALLATO
# 4
MPN: 1R12-08-10317
O-RING CORPO FARFALLATO
Superamento
Superamento
# 5
MPN: AY93-08-10066
COPERCHI, PLENUM
# -
-
CAVO O-RING, COPERTURA PLENUM
# -
-
SIGILLANTE LOCTITE 5970, COPERTURA PLENUM
# 6
MPN: 705382
BULLONI COPERCHIO PLENUM
# 7
MPN: 705383
VITI COPERCHIO PLENUM
da £10,58
da £10,58
# 8
MPN: AY93-08-10067
STEMMA MOTORE 7.3 V12
# 9
MPN: 705384
VITI COLLETTORE SUPERIORE
# 10
MPN: 705385
RONDELLE COLLETTORE SUPERIORE
# 11
MPN: 705386
O-RING VITI COLLETTORE SUPERIORE
# 12
MPN: 705387
VITE COLLETTORE SUPERIORE ANTERIORE/POSTERIORE
# 13
MPN: AY93-08-10068
RAIL CARBURANTE DESTRO
# 14
MPN: AY93-08-10069
RAIL CARBURANTE, SX
# 15
MPN: AY93-07-10039
VITE, GUIDE CARBURANTE
da £28,58
da £28,58
# 16
MPN: AY93-08-10070
AMMORTIZZATORE CARBURANTE
# 17
MPN: AY93-08-10072
ADATTATORE CARBURANTE DESTRO
# 18
MPN: AY93-08-10071
ADATTATORE CARBURANTE SX
# -
-
O-RING, ADATTATORI CARBURANTE
# 19
MPN: AY93-08-10073
CONNETTORE CARBURANTE
# 20
MPN: 705389
O-RING CONNETTORE CARBURANTE
# 21
MPN: AY93-08-10074
SENSORE PRESSIONE
# 22
MPN: 703026
VITE, M5X16, FLANGIATA ESAGONALE
SENSORE DI PRESSIONE
da £0,47
da £0,47
# 23
MPN: AY93-08-10076
TUBO, ASPIRAZIONE
Sensore di pressione destra
da £192,89
da £192,89
# 24
MPN: AY93-08-10075
TUBO, ASPIRAZIONE
Sensore di pressione sinistro
da £192,89
da £192,89
# 25
MPN: 705390
CLIPS, TUBI DI ASPIRAZIONE
da £6,08
da £6,08
# 26
MPN: AY93-9F593-AA
INIETTORE CARBURANTE
# -
-
SET DI TENUTE O-RING, INIETTORE CARBURANTE (2 X O-RING)
1 confezione per iniettore
# 27
MPN: AY93-08-10078
PIASTRA INIETTORE CARBURANTE
# 28
MPN: 705371
VITE INIETTORE CARBURANTE
# 29
MPN: AY93-08-10079
SENSORE TEMPERATURA ARIA
# -
-
GRUPPO TUBO E CARTUCCIA - JOHN GUEST
Non illustrato
# 30
MPN: AY93-3937-AA
TUBO, SFIATO
da £293,25
da £293,25
# 31
MPN: AY93-10231301-CA
CLIP
Tubo flessibile al collettore
da £3,50
da £3,50
# 32
MPN: AY93-10231301-DA
CLIP
Tubo flessibile al PCV
da £3,50
da £3,50
# 33
MPN: 702852
BULLONE, M6X1.0X53, ESAGONALE
da £8,60
da £8,60
# 34
MPN: AY93-8527-PA
O-RING, COLLETTORE SU TESTA CILINDRO
da £7,22
da £7,22
