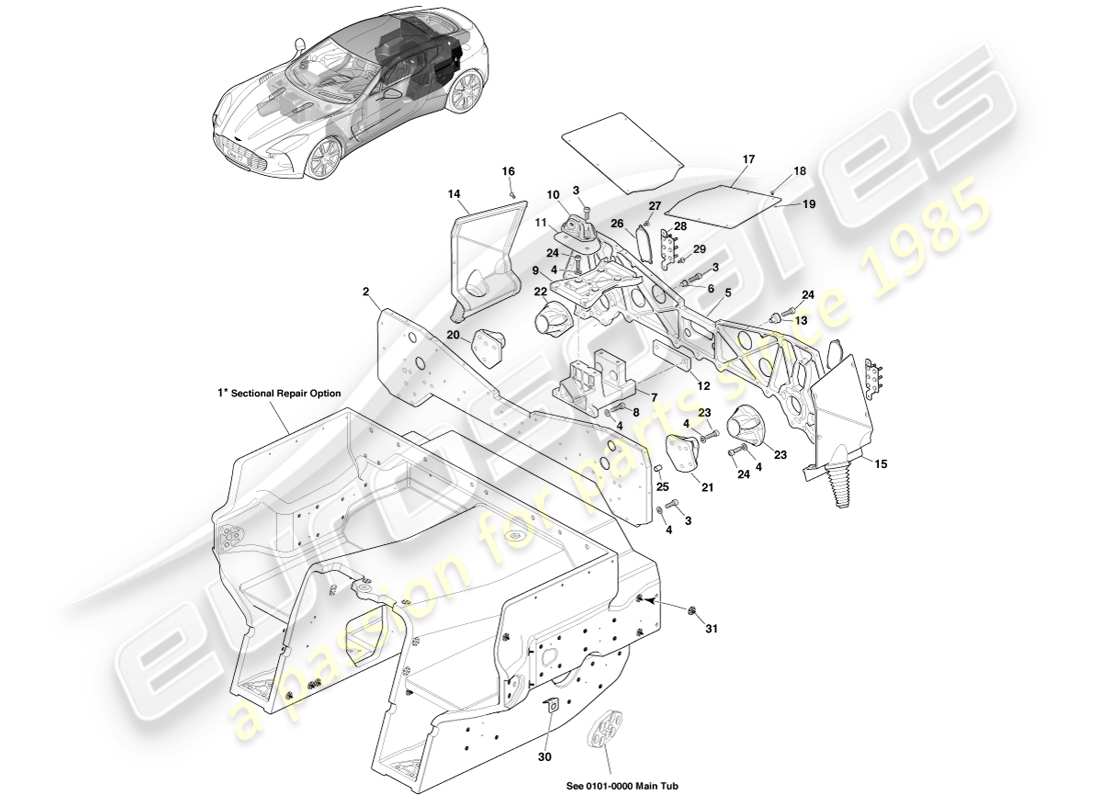

0101.0011 - Gruppo vasca posteriore
Aston Martin One-77 (2011) Rear Tub Assembly Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
1
MPN:
12023-06-1358-AC
GRUPPO INCOLLATO VASCA POSTERIORE
#
2
MPN:
12023-06-1116-AG
PIASTRA ANTERIORE, VASSOIO AMMORTIZZATORE POSTERIORE
#
3
MPN:
55327-0596
VITE, M10 X 1.5 X 25
#
4
MPN:
12023-09-6114
Rondella PIATTA
#
5
MPN:
12023-06-1118-AF
PIASTRA POSTERIORE, VASSOIO AMMORTIZZATORE POSTERIORE
#
6
MPN:
12023-06-1174-AA
MANICOTTO A TAGLIO
#
7
MPN:
12023-06-1130-AE
MONTAGGIO CENTRALE, AMMORTIZZATORE POSTERIORE
#
8
MPN:
12023-09-6070-AA
VITE, M10 X 1.5 X 35
da
£1,21
da
£1,21
#
9
MPN:
12023-06-1140-AC
PIASTRA DI COPERTURA, MONTAGGIO CENTRALE DELL'AMMORTIZZATORE POSTERIORE
#
10
MPN:
12023-06-1144-AE
STAFFA SUPPORTO A V CENTRALE POSTERIORE
#
11
MPN:
12023-06-1320-AA
PANNELLO DI RIVESTIMENTO, NODO CENTRALE DEL BRACCIO A V
#
12
MPN:
12023-06-1366-AA
DISTANZIALE, MONTAGGIO SERRANDA CENTRALE
#
13
MPN:
12023-06-1368-AA
MANICOTTO, MONTAGGIO CENTRALE DELL'AMMORTIZZATORE
#
14
MPN:
12023-06-1265-AE
GRUPPO COPERCHIO TERMINALE, VASSOIO AMMORTIZZATORE POSTERIORE, DESTRO
#
15
MPN:
12023-06-1264-AE
GRUPPO COPERCHIO TERMINALE, VASSOIO AMMORTIZZATORE POSTERIORE, SX
#
16
MPN:
55327-0752
VITE, M5 X 0.8 X 12, CHCS
#
17
MPN:
12023-06-1272-AB
PANNELLO DEL FINESTRA, VASSOIO AMMORTIZZATORE POSTERIORE
#
18
MPN:
55327-0750
VITE, M5-0.80 X 08, BHSC
#
19
MPN:
12023-06-1318-AA
DISTANZIATORE, MONTAGGIO DEL PANNELLO DELLA FINESTRA
#
20
MPN:
12023-06-1134-AC
SUPPORTO BILANCIERE ANTERIORE DESTRO, VASSOIO AMMORTIZZATORE POSTERIORE
#
21
MPN:
12023-06-1132-AC
SUPPORTO BILANCIERE ANTERIORE SINISTRO, VASSOIO AMMORTIZZATORE POSTERIORE
#
22
MPN:
12023-06-1138-AC
SUPPORTO BILANCIERE POSTERIORE DESTRO, VASSOIO AMMORTIZZATORE POSTERIORE
#
23
MPN:
12023-06-1136-AC
SUPPORTO BILANCIERE POSTERIORE SX, VASSOIO AMMORTIZZATORE POSTERIORE
#
24
MPN:
12023-09-6068
VITE, M10 X 1.5 X 30
#
25
MPN:
12023-06-1180-AA
MANICOTTO A TAGLIO, DIAMETRO 10.2 X 19
#
26
MPN:
12023-06-1274-AA
COPERTURA, ACCESSO AL RAZZO, VASSOIO AMMORTIZZATORE POSTERIORE
#
27
MPN:
55327-0748
Vite, M6-1.00 X 12 Flangia BHCS
#
28
MPN:
12023-03-7124-AC
PIASTRA TERRA POSTERIORE
da
£61,26
da
£61,26
#
29
MPN:
702535
VITE, M6, TESTA ESAGONALE
da
£1,23
da
£1,23
#
30
MPN:
12023-03-8504-AB
STAFFA TUBO PONTICELLO LINEA FRENO POSTERIORE
da
£63,09
da
£63,09
#
31
MPN:
M1/B23-M5 x 12
BORCHIA, M5- 1.0 X 12 GRANDE INCOLLAGGIO DELLA TESTA
