aston martin dbs (2012) gruppo serbatoio carburante, a 08my diagramma delle parti

100100-S1 - Gruppo serbatoio carburante, a 08MY

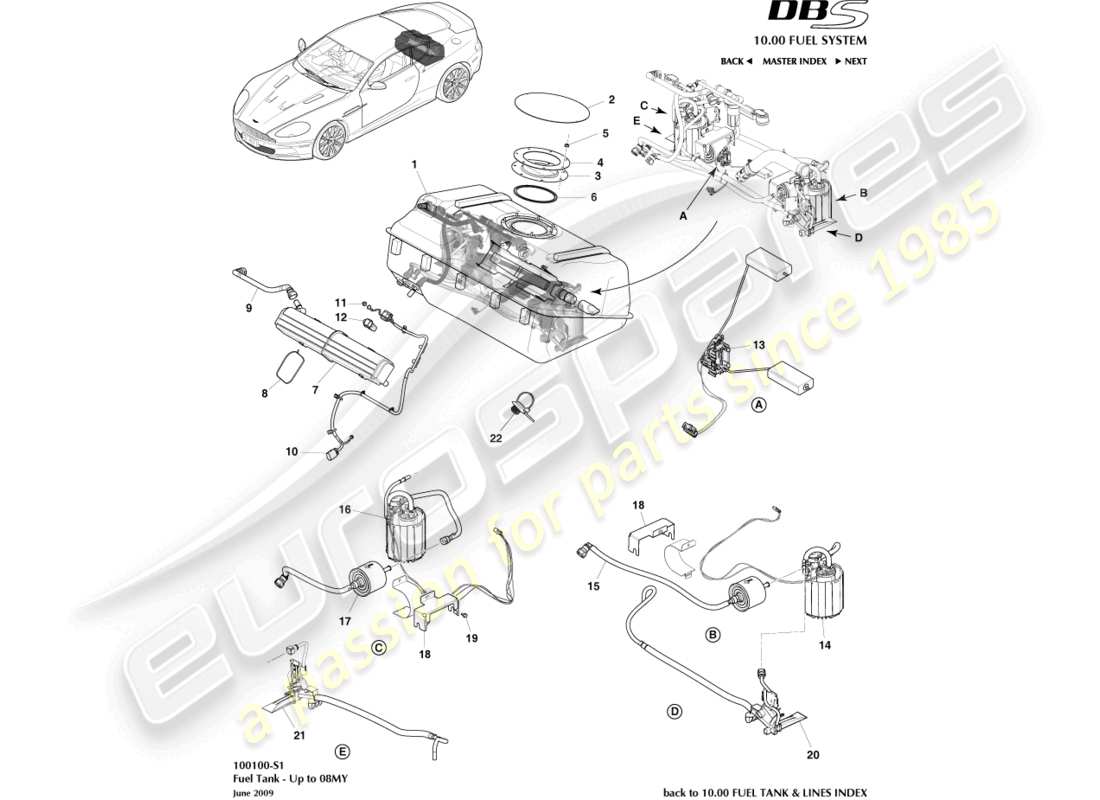

Aston Martin DBS (2012) Fuel Tank Assy, to 08MY Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                      #
                                      Numero di parte
                                      Descrizione
                                      Chiave
                                      Prezzo
                                      # 1
                                      MPN: 8G43-9C133-AA
                                      GRUPPO SERBATOIO E CANISTER
                                      MONTAGGIO SERBATOIO E CANISTER Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 2
                                      MPN: 4G43-9074-EA
                                      COPERCHIO SERBATOIO CARBURANTE
                                      Coupé, include guarnizione della piastra di copertura
                                      da £13,85
                                      da £13,85
                                      GRUPPO PIASTRA, COPERCHIO SERBATOIO CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                      GRUPPO PIASTRA, COPERCHIO SERBATOIO CARBURANTE Genuine Aston Martin - Usato in magazzino
                                      # 2
                                      MPN: 4G43-9074-CB
                                      COPERCHIO SERBATOIO CARBURANTE
                                      Volante, Include Guarnizione Piastra Di Copertura
                                      da £83,50
                                      da £83,50
                                      GRUPPO PIASTRA COPERCHIO SERBATOIO CARBURANTE - VOLANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 3
                                      MPN: 4G43-9C055-CA
                                      PIASTRA DI COPERTURA SERBATOIO CARBURANTE
                                      da £6,90
                                      da £6,90
                                      COPERTURA CVR-FU/TNK PLT Genuine Aston Martin - Nuovo (Per ordinare)
                                      COPERTURA CVR-FU/TNK PLT Genuine Aston Martin - Usato in magazzino
                                      # 4
                                      MPN: 4G43-32133-BA
                                      PIASTRA DI FISSAGGIO SERBATOIO CARBURANTE
                                      da £5,69
                                      da £5,69
                                      PIASTRA DI MORSETTO Genuine Aston Martin - Nuovo (Per ordinare)
                                      PIASTRA DI MORSETTO Genuine Aston Martin - Usato in magazzino
                                      # 5
                                      MPN: 703169
                                      DADO, FLG, M6 BLOCCO
                                      da £0,71
                                      da £0,71
                                      Questa parte sostituisce il numero di parte 703168
                                      DADO M6 FLANGIA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 6
                                      MPN: 4G43-9073-AA
                                      GUARNIZIONE PIASTRA COPERTURA SERBATOIO CARBURANTE
                                      Sostituirla ogni volta che la piastra di copertura viene rimossa.
                                      da £20,84
                                      da £20,84
                                      COPERTURA GSKT-FU/TNK PLT Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 7
                                      MPN: 4G43-9D653-AA
                                      GRUPPO CANNISTER
                                      da £110,78
                                      da £110,78
                                      CNSTR E STAFFA ASY-FU Genuine Aston Martin - Nuovo (Per ordinare)
                                      CNSTR E STAFFA ASY-FU Genuine Aston Martin - Usato in magazzino
                                      # 8
                                      MPN: 4G43-9C133-A-PIA03
                                      CRAVATTA
                                      CRAVATTA Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 9
                                      MPN: 4G43-4090-AB
                                      TUBO, GRUPPO, VAPORE CARBURANTE AL SERBATOIO
                                      da £23,69
                                      da £23,69
                                      TUBO VAPORE CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 10
                                      MPN: 7G43-14407-AB
                                      CABLAGGIO SERBATOIO CARBURANTE
                                      da £47,77
                                      da £47,77
                                      CABLAGGIO SERBATOIO CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                      CABLAGGIO SERBATOIO CARBURANTE Genuine Aston Martin - Usato in magazzino
                                      # 11
                                      MPN: 703163
                                      DADO, FLG, M6 BLOCCO
                                      da £0,47
                                      da £0,47
                                      DADO M6 FLANGIA DI BLOCCAGGIO Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 12
                                      MPN: 4G43-37-10041
                                      CONNETTORE, ELECT 6 WAY SUMITOMO
                                      senza â??Oâ?? squillo
                                      da £39,53
                                      da £39,53
                                      ELEC CONNECTOR-6 MODO Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 13
                                      MPN: 4G43-9E275-AA
                                      GRUPPO MITTENTE, SERBATOIO CARBURANTE
                                      da £66,10
                                      da £66,10
                                      SE-FU/TNK DSP Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 14
                                      MPN: 4G43-9B260-BC
                                      GRUPPO POMPA E SERBATOIO, SX
                                      Superamento
                                      Superamento
                                      Genuine Aston Martin (non più disponibile su ordinazione)
                                      # 15
                                      MPN: 4G43-9155-BA
                                      GRUPPO FILTRO CARBURANTE SX
                                      Superamento
                                      Superamento
                                      Genuine Aston Martin (non più disponibile su ordinazione)
                                      # 16
                                      MPN: 4G43-9B260-AC
                                      GRUPPO POMPA E SERBATOIO, DESTRA
                                      da £462,23
                                      da £462,23
                                      Genuine Aston Martin (non più disponibile su ordinazione)
                                      GRUPPO POMPA E SERBATOIO, DESTRA Genuine Aston Martin - Usato in magazzino
                                      # 17
                                      MPN: 4G43-9155-AB
                                      GRUPPO FILTRO CARBURANTE DX
                                      Superamento
                                      Superamento
                                      Genuine Aston Martin (non più disponibile su ordinazione)
                                      # 18
                                      MPN: 4G43-9180-BA
                                      STAFFA COLLEGAMENTO CARBURANTE
                                      1 per gruppo filtro
                                      da £44,27
                                      da £44,27
                                      STAFFA COLLEGAMENTO CARBURANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 19
                                      MPN: 702082
                                      BULLONE, M5 X 16 AUTOBLOCCANTE
                                      da £0,73
                                      da £0,73
                                      BULLONE M5X12 S/BLOCCAGGIO Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 20
                                      MPN: 4G43-9B260-DA
                                      GRUPPO GETTO POMPA, CARBURANTE SINISTRO
                                      da £55,15
                                      da £55,15
                                      GRUPPO GETTO POMPA CARBURANTE SX Genuine Aston Martin - Nuovo (Per ordinare)
                                      GRUPPO GETTO POMPA CARBURANTE SX Genuine Aston Martin - Usato in magazzino
                                      # 21
                                      MPN: 4G43-9B260-CA
                                      GRUPPO GETTO POMPA CARBURANTE DX
                                      GRUPPO GETTO POMPA CARBURANTE DX Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 22
                                      MPN: 4G43-9012-A-PIA01
                                      CRAVATTA, ABETE
                                      da £10,88
                                      da £10,88
                                      CRAVATTA, ABETE Genuine Aston Martin - Nuovo (Per ordinare)
