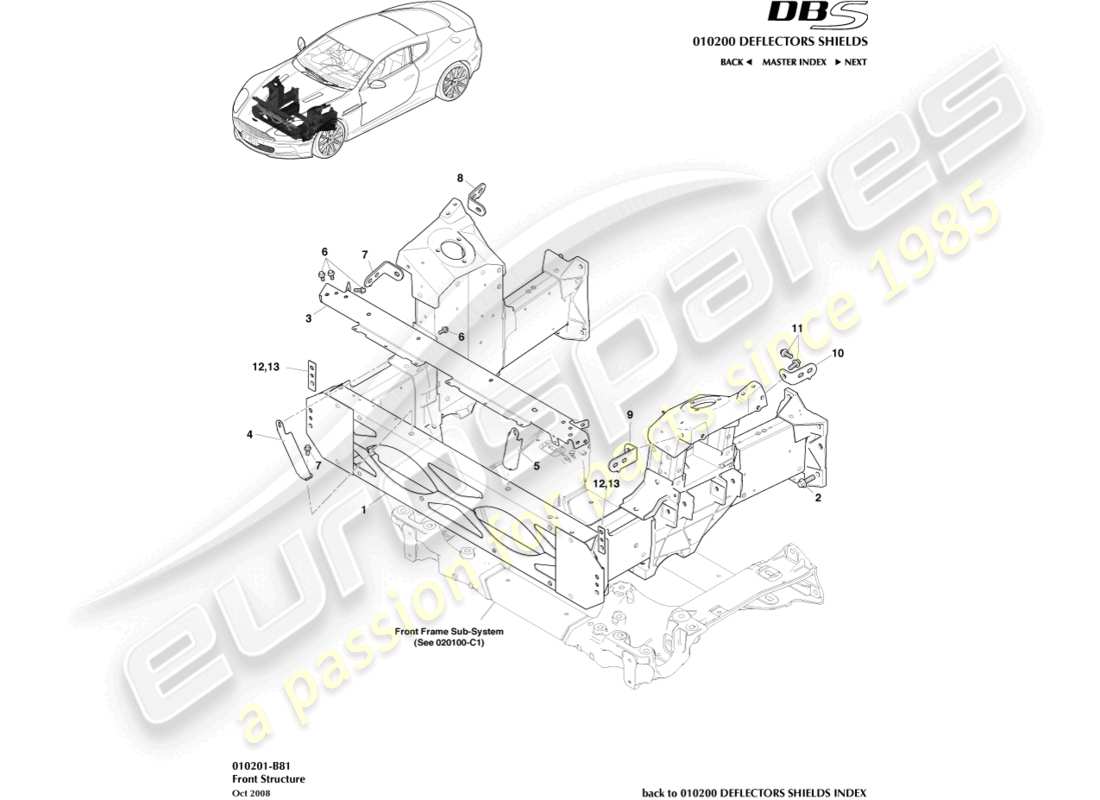

aston martin dbs (2012) struttura frontale diagramma delle parti

010201-B81 - Struttura frontale

Aston Martin DBS (2012) Front Structure Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                          #
                          Numero di parte
                          Descrizione
                          Chiave
                          Prezzo
                          # 1
                          MPN: 8G43-20-11328

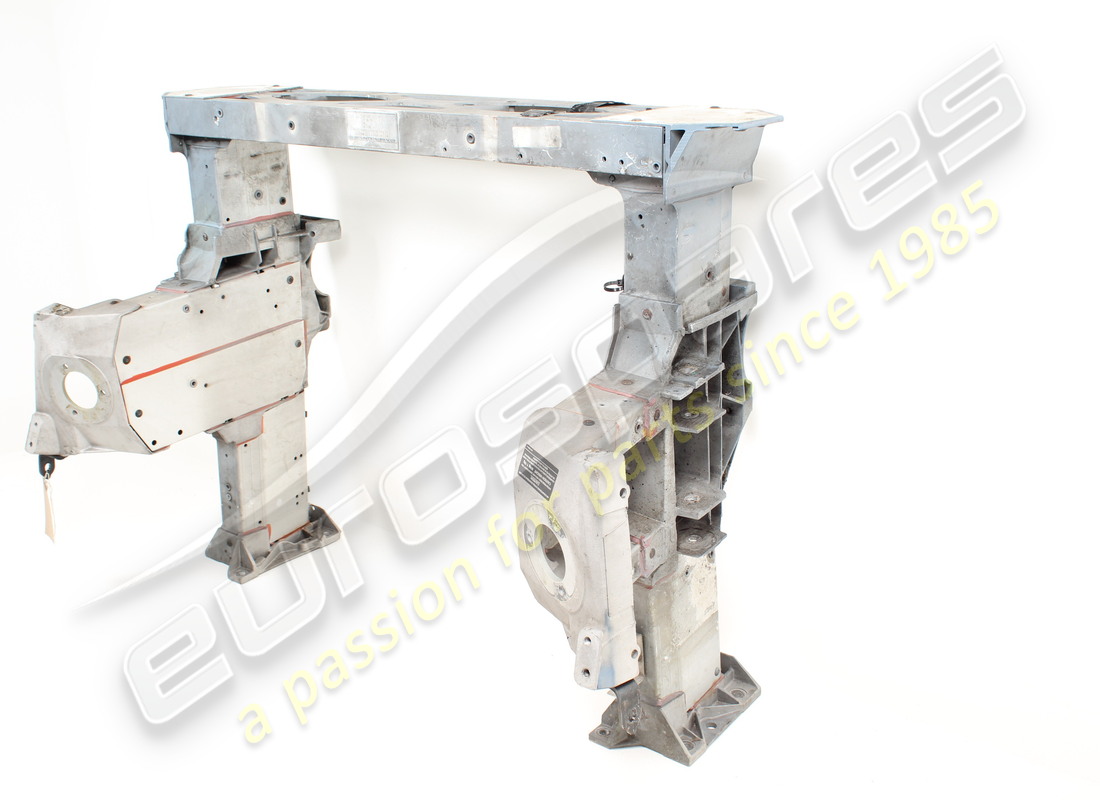

                          STRUTTURA ANTERIORE, GRUPPO SOTTOSTANTE 01COUPE
                          È necessaria la piastra del telaio, cat. strutturale. Un solo
                          da £4.030,59
                          da £4.030,59
                          ESTREMITÀ ANTERIORE DEL SOTTOGRUPPO Genuine Aston Martin - Nuovo (Per ordinare)
                          ESTREMITÀ ANTERIORE DEL SOTTOGRUPPO Genuine Aston Martin - Usato in magazzino
                          # 2
                          MPN: 703184
                          VITE, FLG, M12 X 40
                          da £1,00
                          da £1,00
                          VITE M12 X 40 ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                          # 3
                          MPN: 8G43-10853-GB
                          GRUPPO TRAVERSA, MONTAGGIO A CHIUSURA
                          da £134,93
                          da £134,93
                          TRAVERSA ANTERIORE MONTAGGIO LATERALE Genuine Aston Martin - Nuovo (Per ordinare)
                          TRAVERSA ANTERIORE MONTAGGIO LATERALE Genuine Aston Martin - Usato in magazzino
                          # 4
                          MPN: GO8G43-10072-AA
                          RINFORZO GRUPPO MONTAGGIO PISTONE ANTERIORE, DESTRO
                          da £8,84
                          da £8,84
                          RINFORZO ANTERIORE STRT MONTAGGIO F Genuine Aston Martin - Nuovo (Per ordinare)
                          RINFORZO ANTERIORE STRT MONTAGGIO F Genuine Aston Martin - Usato in magazzino
                          # 5
                          MPN: GO8G43-10073-AA
                          RINFORZO GRUPPO MONTAGGIO PISTONE ANTERIORE, SX
                          da £8,84
                          da £8,84
                          RINFORZO GRUPPO MONTAGGIO PISTONE ANTERIORE, SX Genuine Aston Martin - Nuovo (Per ordinare)
                          RINFORZO GRUPPO MONTAGGIO PISTONE ANTERIORE, SX Genuine Aston Martin - Usato in magazzino
                          # 6
                          MPN: 703121
                          VITE, FLG, M8 X 20
                          da £0,47
                          da £0,47
                          VITE M8X20 FLANGIA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                          # 7
                          MPN: 6G33-10594-AA
                          STAFFA ANTERIORE S/M PER SOSPENSIONE ANTERIORE HSG, DESTRA
                          da £12,39
                          da £12,39
                          STAFFA ANTERIORE SM A FRONTE Genuine Aston Martin - Nuovo (Per ordinare)
                          STAFFA ANTERIORE SM A FRONTE Genuine Aston Martin - Usato in magazzino
                          # 8
                          MPN: 6G33-103A32-AB
                          STAFFA ANTERIORE S/M, DESTRA
                          STAFFA ANTERIORE S/M, DESTRA Genuine Aston Martin - Nuovo (Per ordinare)
                          # 9
                          MPN: 6G33-10595-AA
                          STAFFA ANTERIORE S/M PER SOSPENSIONE ANTERIORE HSG, LH
                          da £8,27
                          da £8,27
                          STAFFA ANTERIORE SM A HSNG Genuine Aston Martin - Nuovo (Per ordinare)
                          STAFFA ANTERIORE SM A HSNG Genuine Aston Martin - Usato in magazzino
                          # 10
                          MPN: 6G33-130A33-AB
                          STAFFA ANTERIORE S/M, SINISTRA
                          da £9,12
                          da £9,12
                          STAFFA ANTERIORE S/M SX Genuine Aston Martin - Nuovo (Per ordinare)
                          STAFFA ANTERIORE S/M SX Genuine Aston Martin - Usato in magazzino
                          # 11
                          MPN: 702210
                          BULLONE, FLG, M10 X 30
                          Superamento
                          Superamento
                          Genuine Aston Martin (non più disponibile su ordinazione)
                          # 12
                          MPN: 4G43-71480-AC
                          PIASTRA DADO, STRUTTURA CRASH ANTERIORE, ESTERNA
                          da £8,43
                          da £8,43
                          NUTPLTE ANTERIORE CRSH STR Genuine Aston Martin - Nuovo (Per ordinare)
                          # 13
                          MPN: 703074
                          RIVETTO 4.8 X 13.8 TESTA AL DM CIECA
                          RIVETTO, 4.65X13.8 Genuine Aston Martin - Nuovo (Per ordinare)
