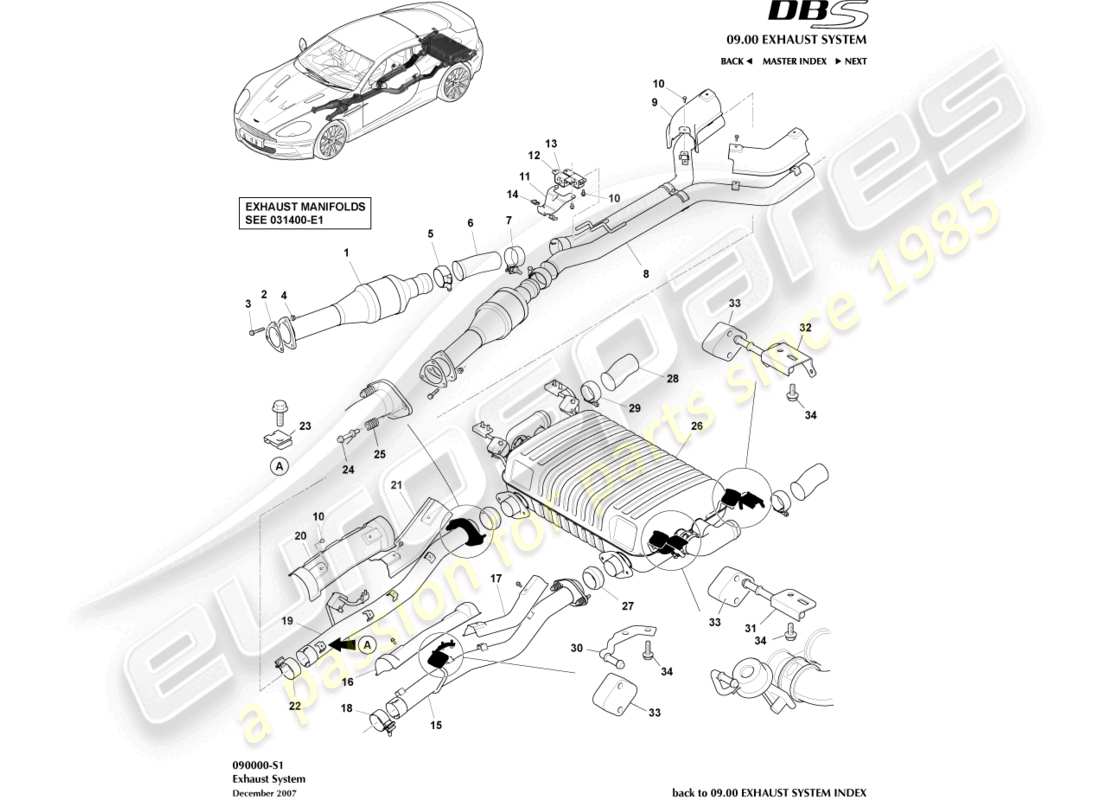

aston martin dbs (2011) impianto di scarico diagramma delle parti

090000-S1 - Impianto di scarico

Aston Martin DBS (2011) Exhaust System Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                  #
                                                                  Numero di parte
                                                                  Descrizione
                                                                  Chiave
                                                                  Prezzo
                                                                  # 1
                                                                  MPN: 8G43-5E211-AD
                                                                  MONTAGGIO CATALIZZATORE E TUBO
                                                                  da £648,86
                                                                  da £648,86
                                                                  ASSEMBLAGGIO CAT E TUBI Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 2
                                                                  MPN: 4G43-5E281-AA-PK
                                                                  GUARNIZIONE
                                                                  Confezione da 2
                                                                  Superamento
                                                                  Superamento
                                                                  Genuine Aston Martin (non più disponibile su ordinazione)
                                                                  # 3
                                                                  MPN: 702698
                                                                  BULLONE, FLG, M8 X 45
                                                                  da £9,22
                                                                  da £9,22
                                                                  BOLT-M8X45 TESTA FLANGIATA Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 4
                                                                  MPN: 4G43-02738-AA
                                                                  Noce, M8
                                                                  Superamento
                                                                  Superamento
                                                                  Genuine Aston Martin (non più disponibile su ordinazione)
                                                                  # 5
                                                                  MPN: 4G43-5221-CA
                                                                  FASCETTA TUBO DI SCARICO
                                                                  da £18,91
                                                                  da £18,91
                                                                  Questa parte sostituisce il numero di parte 4G43-5221-BA
                                                                  MORSETTO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 6
                                                                  MPN: 4G43-5220-FA
                                                                  TUBO DI SCARICO
                                                                  TUBO, TRONCHETTO, INTERMEDIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 7
                                                                  MPN: 4G43-5221-CA
                                                                  FASCETTA TUBO DI SCARICO
                                                                  da £18,91
                                                                  da £18,91
                                                                  Questa parte sostituisce il numero di parte 4G43-5221-BA
                                                                  MORSETTO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 9
                                                                  MPN: 4G43-5G221-AA
                                                                  PARACALORE, SISTEMA DI SCARICO, ANTERIORE
                                                                  da £56,69
                                                                  da £56,69
                                                                  GRUPPO SCUDO POSTERIORE, SEZIONE ANTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  GRUPPO SCUDO POSTERIORE, SEZIONE ANTERIORE Genuine Aston Martin - Usato in magazzino
                                                                  # 10
                                                                  MPN: 703264
                                                                  VITE, FLG, M6 X 16
                                                                  VITE, M6X12 TESTA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 11
                                                                  MPN: 4G43-3962-ED
                                                                  STAFFA SUPPORTO TUBO SCARICO
                                                                  da £7,93
                                                                  da £7,93
                                                                  STAFFA SUPPORTO TUBO SCARICO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  STAFFA SUPPORTO TUBO SCARICO Genuine Aston Martin - Usato in magazzino
                                                                  # 12
                                                                  MPN: 4G43-3962-FA
                                                                  STAFFA SUPPORTO ISOLATORE DI SCARICO
                                                                  da £27,00
                                                                  da £27,00
                                                                  BRKT-SCAR ISLTR Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  BRKT-SCAR ISLTR Genuine Aston Martin - Usato in magazzino
                                                                  CON GOMMA
                                                                  # 13
                                                                  MPN: XR33-5F262-AC
                                                                  ISOLATORE, SCARICO
                                                                  ISOLATORE, SCARICO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 14
                                                                  MPN: 4G43-32185-BA
                                                                  CLIP, MOLLA
                                                                  CLIP, MOLLA Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 15
                                                                  MPN: 4G43-5220-BD
                                                                  GRUPPO TUBO SCARICO POSTERIORE SX
                                                                  da £164,07
                                                                  da £164,07
                                                                  GRUPPO TUBO SCARICO POSTERIORE, SX Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  GRUPPO TUBO SCARICO POSTERIORE, SX Genuine Aston Martin - Usato in magazzino
                                                                  # 16
                                                                  MPN: 4G43-5G221-BB
                                                                  PARACALORE SISTEMA DI SCARICO CENTRALE, SINISTRO
                                                                  da £41,35
                                                                  da £41,35
                                                                  SHL ASSEMBLY EXH SYS POSTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  SHL ASSEMBLY EXH SYS POSTERIORE Genuine Aston Martin - Usato in magazzino
                                                                  # 17
                                                                  MPN: 4G43-5G221-CB
                                                                  PARACALORE SISTEMA DI SCARICO POSTERIORE, SX
                                                                  da £59,15
                                                                  da £59,15
                                                                  GRUPPO SCUDO POSTERIORE, SEZIONE POSTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  GRUPPO SCUDO POSTERIORE, SEZIONE POSTERIORE Genuine Aston Martin - Usato in magazzino
                                                                  # 19
                                                                  MPN: 4G43-5220-AD
                                                                  GRUPPO TUBO SCARICO POSTERIORE DX
                                                                  da £164,07
                                                                  da £164,07
                                                                  GRUPPO TUBO SCARICO POSTERIORE DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  GRUPPO TUBO SCARICO POSTERIORE DESTRO Genuine Aston Martin - Usato in magazzino
                                                                  # 20
                                                                  MPN: 4G43-5G221-BB
                                                                  PARACALORE SISTEMA DI SCARICO CENTRALE, DESTRA
                                                                  da £41,35
                                                                  da £41,35
                                                                  SHL ASSEMBLY EXH SYS POSTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  SHL ASSEMBLY EXH SYS POSTERIORE Genuine Aston Martin - Usato in magazzino
                                                                  # 21
                                                                  MPN: 4G43-5G221-CB
                                                                  PARACALORE SISTEMA DI SCARICO POSTERIORE DESTRO
                                                                  da £59,15
                                                                  da £59,15
                                                                  GRUPPO SCUDO POSTERIORE, SEZIONE POSTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  GRUPPO SCUDO POSTERIORE, SEZIONE POSTERIORE Genuine Aston Martin - Usato in magazzino
                                                                  # 23
                                                                  MPN: 4G43-32185-BA
                                                                  CLIP, MOLLA
                                                                  CLIP, MOLLA Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # -
                                                                  -
                                                                  VITE, FLG, M6 X 16
                                                                  # 24
                                                                  MPN: 4G43-70816-AA
                                                                  BULLONE, M8 FLG HD
                                                                  da £2,62
                                                                  da £2,62
                                                                  BULLONE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 25
                                                                  MPN: 4G43-5F264-AA
                                                                  MOLLA FLANGIA TUBO SCARICO
                                                                  da £9,19
                                                                  da £9,19
                                                                  FLANGIA TUBO SCARICO MOLLA H Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 26
                                                                  MPN: 8D33-5230-BF
                                                                  MONTAGGIO MARMITTA
                                                                  da £2.926,73
                                                                  da £2.926,73
                                                                  MFLR POSTERIORE E BYPS VLV Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 27
                                                                  MPN: 4G43-17213-AA
                                                                  ANELLO DI TENUTA
                                                                  ANELLO DI TENUTA Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 28
                                                                  MPN: 4G43-5220-CA
                                                                  TUBO, TRONCHETTO DI USCITA SCARICO
                                                                  da £13,14
                                                                  da £13,14
                                                                  TUBO, TRONCHETTO DI USCITA SCARICO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  TUBO, TRONCHETTO DI USCITA SCARICO Genuine Aston Martin - Usato in magazzino
                                                                  # 29
                                                                  MPN: 4G43-5221-CA
                                                                  FASCETTA, TRONCHETTO DI USCITA DEL TUBO DI SCARICO
                                                                  da £18,91
                                                                  da £18,91
                                                                  Questa parte sostituisce il numero di parte 4G43-5221-BA
                                                                  MORSETTO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 30
                                                                  MPN: 4G43-5N201-BC
                                                                  STAFFA MONTAGGIO TUBO SCARICO POSTERIORE SX
                                                                  da £8,02
                                                                  da £8,02
                                                                  STAFFA MONTAGGIO TUBO SCARICO POSTERIORE SX Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 31
                                                                  MPN: 4G43-5N201-CC
                                                                  STAFFA MONTAGGIO TUBO SCARICO POSTERIORE DX
                                                                  da £8,02
                                                                  da £8,02
                                                                  STAFFA MONTAGGIO TUBO SCARICO POSTERIORE DX Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  # 31
                                                                  MPN: 4G43-5N201-FC
                                                                  STAFFA BARRA MONTAGGIO MARMITTA ANTERIORE SX
                                                                  da £5,80
                                                                  da £5,80
                                                                  STAFFA DI MONTAGGIO DEL MANICOTTO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  STAFFA DI MONTAGGIO DEL MANICOTTO Genuine Aston Martin - Usato in magazzino
                                                                  # 32
                                                                  MPN: 4G43-5N201-AC
                                                                  STAFFA BARRA MONTAGGIO MARMITTA ANTERIORE DX
                                                                  da £5,80
                                                                  da £5,80
                                                                  STAFFA DI MONTAGGIO DEL MANICOTTO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  STAFFA DI MONTAGGIO DEL MANICOTTO Genuine Aston Martin - Usato in magazzino
                                                                  # 32
                                                                  MPN: 4G43-5N201-HD
                                                                  STAFFA BARRA MONTAGGIO MARMITTA POSTERIORE SX
                                                                  da £22,67
                                                                  da £22,67
                                                                  STAFFA DI MONTAGGIO MANICOTTO POSTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  STAFFA DI MONTAGGIO MANICOTTO POSTERIORE Genuine Aston Martin - Usato in magazzino
                                                                  # 33
                                                                  MPN: 4G43-5N201-GD
                                                                  STAFFA BARRA MONTAGGIO MARMITTA POSTERIORE DX
                                                                  da £10,21
                                                                  da £10,21
                                                                  STAFFA DI MONTAGGIO MANICOTTO POSTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  STAFFA DI MONTAGGIO MANICOTTO POSTERIORE Genuine Aston Martin - Usato in magazzino
                                                                  # 33
                                                                  MPN: 4G43-35-10026
                                                                  ISOLATORE, MONTAGGIO SUPPORTO MARMITTA
                                                                  da £21,44
                                                                  da £21,44
                                                                  SUPPORTO IN GOMMA DI SCAR Genuine Aston Martin - Nuovo (Per ordinare)
                                                                  SUPPORTO IN GOMMA DI SCAR Genuine Aston Martin - Usato in magazzino
                                                                  # 34
                                                                  MPN: 703121
                                                                  VITE, FLG, M8 X 20
                                                                  da £0,47
                                                                  da £0,47
                                                                  VITE M8X20 FLANGIA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
