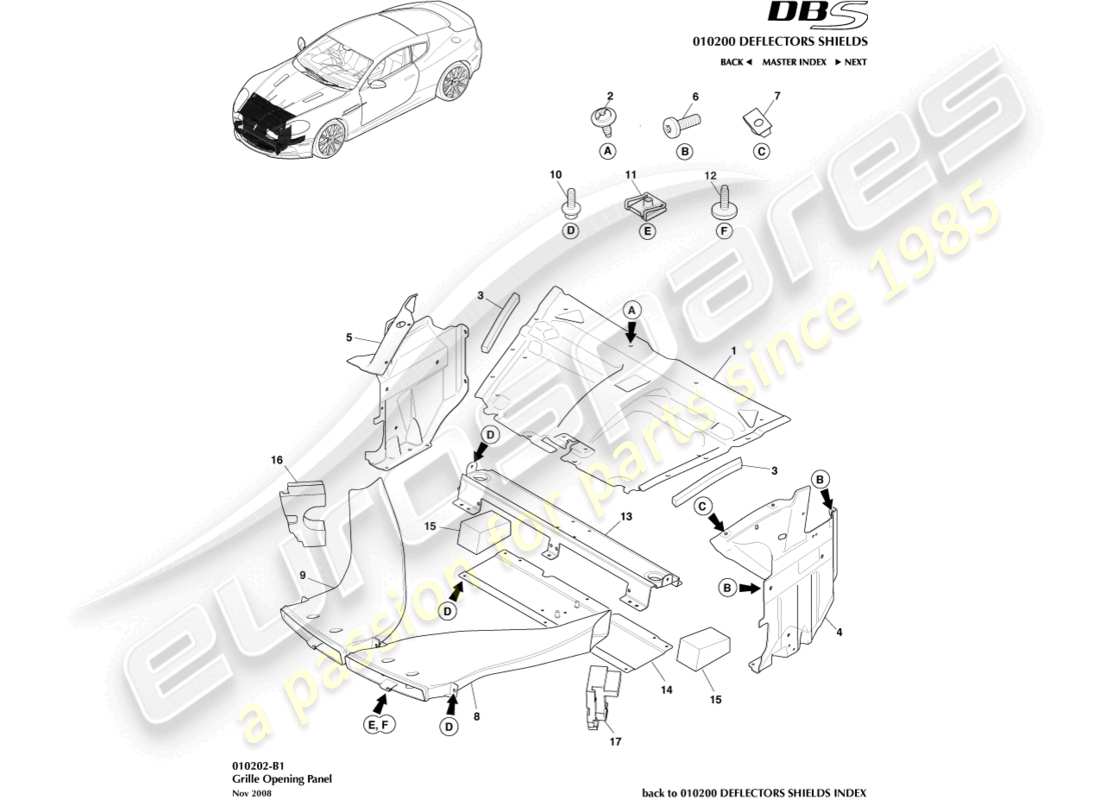

aston martin dbs (2011) pannello di apertura della griglia diagramma delle parti

010202-B1 - Pannello di apertura della griglia

Aston Martin DBS (2011) Grille Opening Panel Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                  #
                                  Numero di parte
                                  Descrizione
                                  Chiave
                                  Prezzo
                                  # 1
                                  MPN: 8D33-8136-AB
                                  MONTAGGIO PANNELLO, CHIUSURA RADIATORE
                                  MONTAGGIO PANNELLO, CHIUSURA RADIATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 2
                                  MPN: 703743
                                  VITE E Rondella, M6X18
                                  Superamento
                                  Superamento
                                  Genuine Aston Martin (non più disponibile su ordinazione)
                                  # 3
                                  MPN: CG43-403D62-AA
                                  GUARNIZIONE PANNELLO SUPERIORE
                                  da £2,75
                                  da £2,75
                                  SE PANNELLO SUPERIORE VEN AIR Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 4
                                  MPN: 8G43-F01991-AE
                                  PANNELLO PRESA ARIA SX
                                  PANNELLO PRESA ARIA SX Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 5
                                  MPN: 8G43-F01990-AE
                                  PANNELLO PRESA ARIA DESTRO
                                  PANNELLO PRESA ARIA DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 5
                                  MPN: 697810-PK
                                  Rondella, M6X25X1.6, NERA, INOSSIDABILE
                                  Rondella M6X25MM, INOSSIDABILE Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 6
                                  MPN: 703172-PK
                                  VITE, M8X25
                                  da £3,13
                                  da £3,13
                                  SCREW-M8X25 PAN (10) Genuine Aston Martin - Nuovo (Per ordinare)
                                  BULLONI DEL PANNELLO DI VENTILAZIONE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                  # 7
                                  MPN: 703740
                                  DADO, M6, TIPO U
                                  da £2,17
                                  da £2,17
                                  NUT-M6X1.0 0.8-0.4 Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 8
                                  MPN: 8D33-2D207-AB
                                  CANALIZZAZIONE, SX
                                  da £103,27
                                  da £103,27
                                  DCT BRK CNTR COOL LH Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 9
                                  MPN: 8D33-2D206-AB
                                  CONDUZIONE, DESTRA
                                  da £103,27
                                  da £103,27
                                  DCT BRK CNTR COOL RH Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 10
                                  MPN: 703265
                                  VITE, FLG, M6X16
                                  da £0,47
                                  da £0,47
                                  VITE M6X16 TESTA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 11
                                  MPN: 7G43-10609E-AA-PK
                                  DADO, M6 TIPO U
                                  da £5,08
                                  da £5,08
                                  CLIP SPG M6 Acquisto di 10 Genuine Aston Martin - Nuovo in magazzino
                                  CLIP SOTTOSOTTO ANTERIORE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                  # 12
                                  MPN: 6G33-FA0115-AB
                                  VITE E Rondella, M6X19
                                  Superamento
                                  Superamento
                                  Genuine Aston Martin (non più disponibile su ordinazione)
                                  # 13
                                  MPN: 8D33-8052-AC
                                  GRUPPO COPERCHIO, SUPPORTO INFERIORE DEL RADIATORE
                                  da £171,67
                                  da £171,67
                                  GRUPPO COPERCHIO, SUPPORTO INFERIORE DEL RADIATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 13
                                  MPN: 9D33-8052-AA
                                  GRUPPO COPERCHIO, SUPPORTO INFERIORE DEL RADIATORE
                                  9.5MY
                                  da £146,74
                                  da £146,74
                                  GRUPPO COPERCHIO, SUPPORTO INFERIORE DEL RADIATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 14
                                  MPN: 8G43-2943751-AB
                                  TRAVE, SUPPORTO RADIATORE INFERIORE
                                  da £41,30
                                  da £41,30
                                  TRAVE DI SUPPORTO RADIATORE INFERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 15
                                  MPN: 8D33-42761-AA
                                  TAMPONE IN SCHIUMA, GRUPPO COPERTURA SUPPORTO RADIATORE
                                  da £44,30
                                  da £44,30
                                  COPERTURA SUPPORTO ASY-RAD FOA Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 16
                                  MPN: 8D33-334610-AB
                                  SCHIUMA, DESTRA
                                  da £33,93
                                  da £33,93
                                  SCHIUMA, DESTRA Genuine Aston Martin - Nuovo (Per ordinare)
                                  # 17
                                  MPN: 8D33-334611-AB
                                  SCHIUMA, SINISTRA
                                  da £33,93
                                  da £33,93
                                  SCHIUMA, SINISTRA Genuine Aston Martin - Nuovo (Per ordinare)
