aston martin dbs (2010) sottostruttura ip diagramma delle parti

011201-B12 - Sottostruttura IP

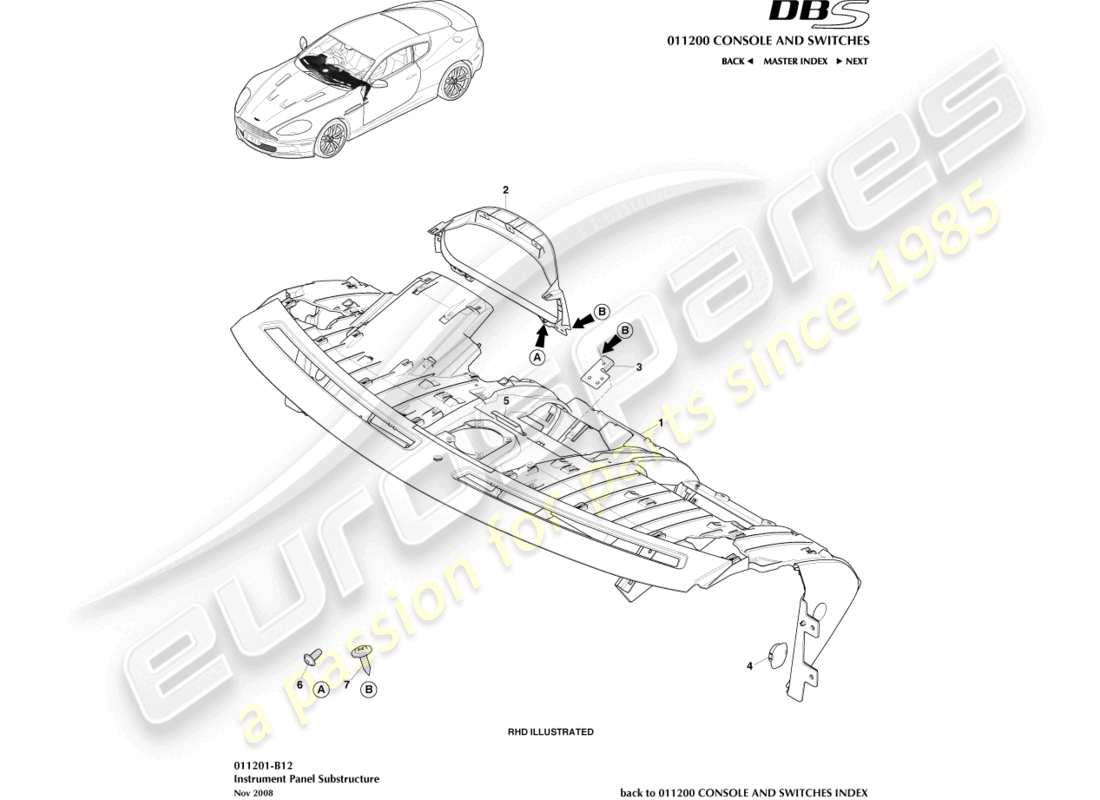

Aston Martin DBS (2010) IP Substructure Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
              #
              Numero di parte
              Descrizione
              Chiave
              Prezzo
              # 1
              MPN: 8D33-C04304-BAW
              SUPPORTO, PANNELLO STRUMENTI, RHD
              da £817,96
              da £817,96
              SUPPORTO, PANNELLO STRUMENTI, RHD Genuine Aston Martin - Nuovo (Per ordinare)
              # 1
              MPN: 8D33-C04304-AAW
              SUPPORTO, PANNELLO STRUMENTI, GUIDA A SINISTRA
              da £817,96
              da £817,96
              SUPPORTO, PANNELLO STRUMENTI, GUIDA A SINISTRA Genuine Aston Martin - Nuovo (Per ordinare)
              # 2
              MPN: 4G43-C04606-AD
              LUNETTA, APERTURA CLUSTER, QUADRO STRUMENTI
              da £60,87
              da £60,87
              CLUSTER I/PNL LUNETTA Genuine Aston Martin - Nuovo (Per ordinare)
              CLUSTER I/PNL LUNETTA Genuine Aston Martin - Usato in magazzino
              # 3
              MPN: 6G33-19A392-BB
              STAFFA, TELEFONO IN LINEA
              da £6,95
              da £6,95
              STAFFA, TELEFONO IN LINEA Genuine Aston Martin - Nuovo (Per ordinare)
              # 4
              MPN: 6G33-41883-AA
              PIASTRA DI CHIUSURA
              Meno interruttore dell'airbag
              da £4,95
              da £4,95
              PIASTRA DI CHIUSURA Genuine Aston Martin - Nuovo (Per ordinare)
              # -
              -
              LUNETTA DI MONTAGGIO
              Con interruttore airbag
              # 5
              MPN: 77-84981
              RILIEVO DI GOMMA PIUMA
              RILIEVO DI GOMMA PIUMA Genuine Aston Martin - Nuovo (Per ordinare)
              # 6
              MPN: 701445
              VITE, M4 X 8
              da £0,47
              da £0,47
              VITE 4X8 PAN T/H Genuine Aston Martin - Nuovo (Per ordinare)
              # 7
              MPN: 701157
              VITE, 4.2 X 16
              da £0,47
              da £0,47
              VITE, 4.2X16, TOCCA Genuine Aston Martin - Nuovo (Per ordinare)
