aston martin dbs (2007) lubrificazione del motore diagramma delle parti

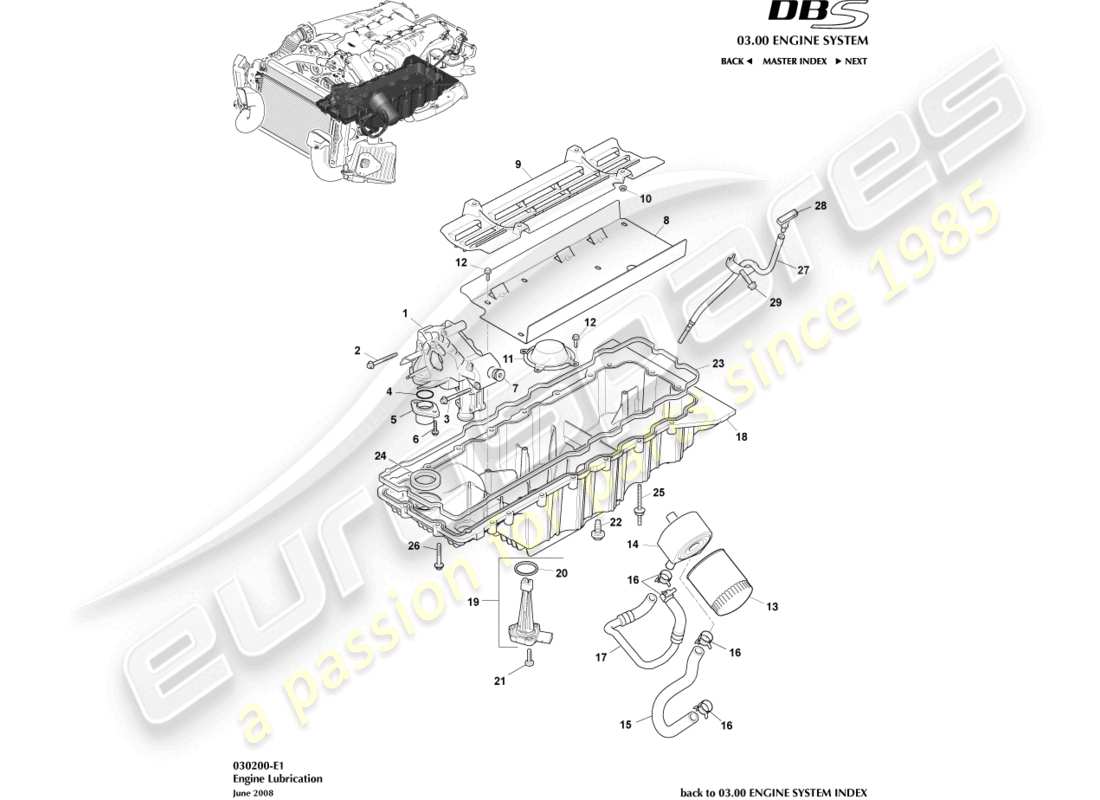

030200-E1 - Lubrificazione del motore

Aston Martin DBS (2007) Engine Lubrication Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                    #
                                                    Numero di parte
                                                    Descrizione
                                                    Chiave
                                                    Prezzo
                                                    # 1
                                                    MPN: 8G43-04-11112
                                                    POMPA OLIO MOTORE
                                                    da £1.521,79
                                                    da £1.521,79
                                                    SERVIZIO ASSY-OLIO PMP Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 2
                                                    MPN: 702552
                                                    BULLONE, M8X70
                                                    da £0,71
                                                    da £0,71
                                                    BULLONE M8 X 70 Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 3
                                                    MPN: 703701
                                                    BULLONE, FLG, M6X70
                                                    BULLONE, FLANGIA, M6X70 Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 4
                                                    MPN: 1R12-04-10351
                                                    O-RING, DIAMETRO 35X2.62
                                                    da £5,75
                                                    da £5,75
                                                    O-RING, DIAMETRO 35X2.62 Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 5
                                                    MPN: 4G4E-6617-AA
                                                    GRUPPO TUBO
                                                    da £105,96
                                                    da £105,96
                                                    MONTAGGIO TUBO Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 6
                                                    MPN: 702603
                                                    VITE, FLG, M6X22, TUBO OLIO
                                                    da £0,47
                                                    da £0,47
                                                    VITE, M6 X 22 Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 7
                                                    MPN: 1RE-6C604-AC
                                                    TAPPO POMPA OLIO
                                                    TAPPO POMPA OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # -
                                                    -
                                                    MOLLA VALVOLA LIMITATRICE DELLA POMPA DELL'OLIO
                                                    # -
                                                    -
                                                    PISTONE, VALVOLA DI SICUREZZA DELLA POMPA DELL'OLIO
                                                    # 8
                                                    MPN: 8D33-6686-AD
                                                    DEFLETTORE COPPA OLIO
                                                    da £129,31
                                                    da £129,31
                                                    DEFLETTORE COPPA OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 9
                                                    MPN: 4G4E-6B660-BA
                                                    DEFLETTORE, VASSOIO DERIVAZIONE
                                                    da £170,02
                                                    da £170,02
                                                    DEFLETTORE, VASSOIO DERIVAZIONE Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 10
                                                    MPN: 703168
                                                    DADO, FLG, M6
                                                    Superamento
                                                    Superamento
                                                    Genuine Aston Martin (non più disponibile su ordinazione)
                                                    # 11
                                                    MPN: 4G4E-6622-BA
                                                    GRUPPO SCHERMO E COPERCHIO, POMPA OLIO
                                                    da £112,20
                                                    da £112,20
                                                    GRUPPO SCHERMO E COPERCHIO, POMPA OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 12
                                                    MPN: 702601
                                                    BULLONE, FLG, M6X18.5
                                                    da £0,47
                                                    da £0,47
                                                    VITE M56X20 HF 8N Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 13
                                                    MPN: AG43-6714-AA-PK
                                                    FILTRO DELL'OLIO
                                                    Confezione da 12
                                                    da £25,82
                                                    da £25,82
                                                    FILTRO DELL'OLIO (PK di 10) Genuine Aston Martin - Nuovo (Per ordinare)
                                                    Alternativa (#AG43-6714-AA) FILTRO OLIO (singolo) Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 14
                                                    MPN: 8G43-6A642-BA
                                                    GRUPPO RAFFREDDATORE, OLIO MOTORE
                                                    GRUPPO RADIATORE, OLIO MOTORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # -
                                                    -
                                                    INSERTO BULLONE RADIATORE OLIO
                                                    # 15
                                                    MPN: 4G4E-8B451-BA
                                                    tubo flessibile
                                                    da £44,03
                                                    da £44,03
                                                    tubo flessibile Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 16
                                                    MPN: 702858
                                                    MORSETTO
                                                    da £2,62
                                                    da £2,62
                                                    FASCETTA TUBO 23.9-27.1 Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 17
                                                    MPN: 4G4E-6N867-BB
                                                    GRUPPO TUBO E TUBO FLESS
                                                    da £38,83
                                                    da £38,83
                                                    INSIEME TUBO E TUBO FLESSIBILE Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 18
                                                    MPN: 8D33-6675-DA
                                                    GRUPPO COPPA OLIO
                                                    Include gli articoli 19 e 22
                                                    da £1.870,37
                                                    da £1.870,37
                                                    GRUPPO COPPA OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 19
                                                    MPN: 4G43-04-10972
                                                    GRUPPO SENSORE, OLIO MOTORE BASSO
                                                    da £60,66
                                                    da £60,66
                                                    SNSR ASSY-ENG LOWOIL Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 20
                                                    MPN: 8W93-87030-BA
                                                    GUARNIZIONE, SENSORE LIVELLO OLIO BASSO MOTORE
                                                    SOSTITUIRE SEMPRE. NON RIUTILIZZARE
                                                    da £22,68
                                                    da £22,68
                                                    O-RING, SENSORE LIVELLO OLIO BASSO MOTORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 21
                                                    MPN: 700607
                                                    VITE M6X20 ESAGONALE FLG HD
                                                    da £0,47
                                                    da £0,47
                                                    VITE M6X20 FLANGIA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 22
                                                    MPN: 4G43-04-10205
                                                    TAPPO DI SCARICO, M12
                                                    Quantità minima dell'ordine di 8
                                                    da £13,65
                                                    da £13,65
                                                    TAPPO DI SCARICO COPPA DELL'OLIO Genuine Aston Martin - Nuovo in magazzino
                                                    # 23
                                                    MPN: 04-85092
                                                    GUARNIZIONE COPPA OLIO
                                                    da £73,11
                                                    da £73,11
                                                    GUARNIZIONE COPPA OLIO Genuine Aston Martin - Nuovo in magazzino
                                                    # 24
                                                    MPN: 4G4E-6A731-AA
                                                    GUARNIZIONE TUBO DI PRELIEVO POMPA OLIO
                                                    GUARNIZIONE TUBO DI PRELIEVO POMPA OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 25
                                                    MPN: 702604
                                                    PERNO E Rondella
                                                    da £18,04
                                                    da £18,04
                                                    STUD&WSHR M6X20+M8X4 Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 26
                                                    MPN: 702853
                                                    BULLONE, M8X47.5
                                                    Superamento
                                                    Superamento
                                                    Genuine Aston Martin (non più disponibile su ordinazione)
                                                    # 27
                                                    MPN: 4G4E-6754-AD
                                                    GRUPPO TUBO, INDICATORE LIVELLO OLIO
                                                    da £36,92
                                                    da £36,92
                                                    GRUPPO TUBO, INDICATORE LIVELLO OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # 28
                                                    MPN: 8D33-6750-CA
                                                    ASTINA
                                                    da £30,41
                                                    da £30,41
                                                    GRUPPO INDICATORE LIVELLO OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                    # -
                                                    -
                                                    ETICHETTA, ASTINA DI LIVELLO OLIO MOTORE
                                                    Non illustrato
                                                    # 29
                                                    MPN: 701745
                                                    BULLONE, TESTA FLANGIA M8, TUBO ASTA IMMERGENTE
                                                    da £0,47
                                                    da £0,47
                                                    BULLONE, TESTA FLANGIA M8, TUBO DELL'ASTINA DI LIVELLO Genuine Aston Martin - Nuovo (Per ordinare)
