aston martin db9 (2017) lubrificazione del motore diagramma delle parti

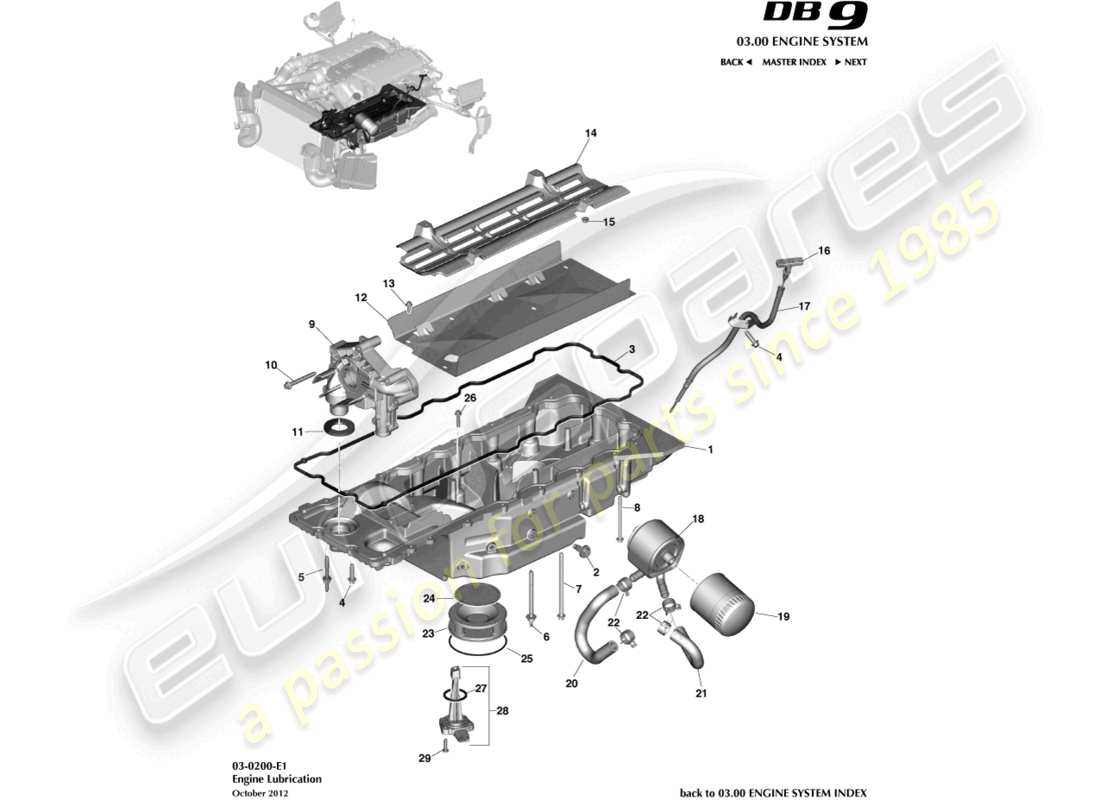

03-0200-E1 - Lubrificazione del motore

Aston Martin DB9 (2017) Engine Lubrication Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                #
                                                Numero di parte
                                                Descrizione
                                                Chiave
                                                Prezzo
                                                # 1
                                                MPN: CD33-6675-CC
                                                GRUPPO COPPA OLIO
                                                Include gli elementi 2 e 23-29. Vedere il Bollettino di servizio SB-03-0371.
                                                GRUPPO COPPA OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 2
                                                MPN: 4G43-04-10205
                                                TAPPO DI SCARICO, M12
                                                Quantità minima dell'ordine di 8
                                                da £13,65
                                                da £13,65
                                                TAPPO DI SCARICO COPPA DELL'OLIO Genuine Aston Martin - Nuovo in magazzino
                                                # 3
                                                MPN: 04-85092
                                                GUARNIZIONE COPPA OLIO
                                                da £73,11
                                                da £73,11
                                                GUARNIZIONE COPPA OLIO Genuine Aston Martin - Nuovo in magazzino
                                                # 4
                                                MPN: 702526
                                                VITE, M8X30
                                                da £0,47
                                                da £0,47
                                                VITE, M8X30 Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 5
                                                MPN: 702604
                                                PERNO E Rondella, M6X20
                                                da £18,04
                                                da £18,04
                                                STUD&WSHR M6X20+M8X4 Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 6
                                                MPN: W714403-S437
                                                BORCHIO, M8X103+6X13
                                                BORCHIO, M8X103+6X13 Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 7
                                                MPN: W711831-S442
                                                BULLONE, M8X140
                                                BULLONE, M8X140 Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 8
                                                MPN: W704087-S437
                                                BULLONE, M8X105
                                                BULLONE, M8X105 Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 9
                                                MPN: 8G43-04-11112
                                                GRUPPO POMPA OLIO
                                                da £1.521,79
                                                da £1.521,79
                                                SERVIZIO ASSY-OLIO PMP Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 10
                                                MPN: 702552
                                                BULLONE, M8X70
                                                da £0,71
                                                da £0,71
                                                BULLONE M8 X 70 Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 11
                                                MPN: 4G43-04-10196
                                                GUARNIZIONE, TUBO DI PUNTA DELLA POMPA DELL'OLIO ALLA VASCA
                                                da £62,82
                                                da £62,82
                                                GUARNIZIONE, TUBO DI PUNTA DELLA POMPA DELL'OLIO ALLA VASCA Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 12
                                                MPN: 8D33-6686-AD
                                                DEFLETTORE COPPA OLIO
                                                da £129,31
                                                da £129,31
                                                DEFLETTORE COPPA OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 13
                                                MPN: 705052
                                                VITE, M6X14
                                                da £8,47
                                                da £8,47
                                                VITE, M6X14 Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 14
                                                MPN: AD23-6B660-AC
                                                VASSOIO, DERIVAZIONE
                                                da £191,50
                                                da £191,50
                                                VASSOIO, DERIVAZIONE Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 15
                                                MPN: 703169
                                                DADO, M6, FLANGIA ESAGONALE
                                                da £0,71
                                                da £0,71
                                                Questa parte sostituisce il numero di parte 703168
                                                DADO M6 FLANGIA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 16
                                                MPN: 8D33-6750-CA
                                                GRUPPO INDICATORE LIVELLO OLIO
                                                da £30,41
                                                da £30,41
                                                GRUPPO INDICATORE LIVELLO OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                # -
                                                -
                                                ETICHETTA, ASTINA DI LIVELLO OLIO MOTORE
                                                Non illustrato
                                                # 17
                                                MPN: CD33-6754-AB
                                                GRUPPO TUBO, INDICATORE LIVELLO OLIO
                                                da £42,14
                                                da £42,14
                                                GRUPPO TUBO, INDICATORE LIVELLO OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 18
                                                MPN: CD33-6A642-AA
                                                RADIATORE OLIO, MOTORE
                                                da £627,21
                                                da £627,21
                                                RADIATORE OLIO, MOTORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 19
                                                MPN: AG43-6714-AA-PK
                                                FILTRO DELL'OLIO
                                                Confezione da 12
                                                da £25,82
                                                da £25,82
                                                FILTRO DELL'OLIO (PK di 10) Genuine Aston Martin - Nuovo (Per ordinare)
                                                Alternativa (#AG43-6714-AA) FILTRO OLIO (singolo) Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 20
                                                MPN: CD33-8B451-AC
                                                GRUPPO TUBO, USCITA RADIATORE OLIO
                                                da £111,03
                                                da £111,03
                                                GRUPPO TUBO, USCITA RADIATORE OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 21
                                                MPN: CD33-6N867-AA
                                                GRUPPO TUBO, INGRESSO RADIATORE OLIO
                                                da £18,93
                                                da £18,93
                                                GRUPPO TUBO, INGRESSO RADIATORE OLIO Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 22
                                                MPN: 32-85381
                                                MORSETTO
                                                da £4,10
                                                da £4,10
                                                MORSETTO Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 25
                                                MPN: CD33-6625-BA
                                                O-RING
                                                da £33,27
                                                da £33,27
                                                O-RING Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 26
                                                MPN: CD33-10630C-AA
                                                BULLONE, M6X30
                                                BULLONE, M6X30 Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 27
                                                MPN: 8W93-87030-BA
                                                GUARNIZIONE, SENSORE LIVELLO OLIO BASSO MOTORE
                                                SOSTITUIRE SEMPRE. NON RIUTILIZZARE
                                                da £22,68
                                                da £22,68
                                                O-RING, SENSORE LIVELLO OLIO BASSO MOTORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 28
                                                MPN: 4G43-04-10972
                                                GRUPPO SENSORE, LIVELLO OLIO BASSO MOTORE
                                                da £60,66
                                                da £60,66
                                                SNSR ASSY-ENG LOWOIL Genuine Aston Martin - Nuovo (Per ordinare)
                                                # 29
                                                MPN: 699842
                                                VITE, M6X25, PAN HD
                                                VITE, M6 Genuine Aston Martin - Nuovo (Per ordinare)
