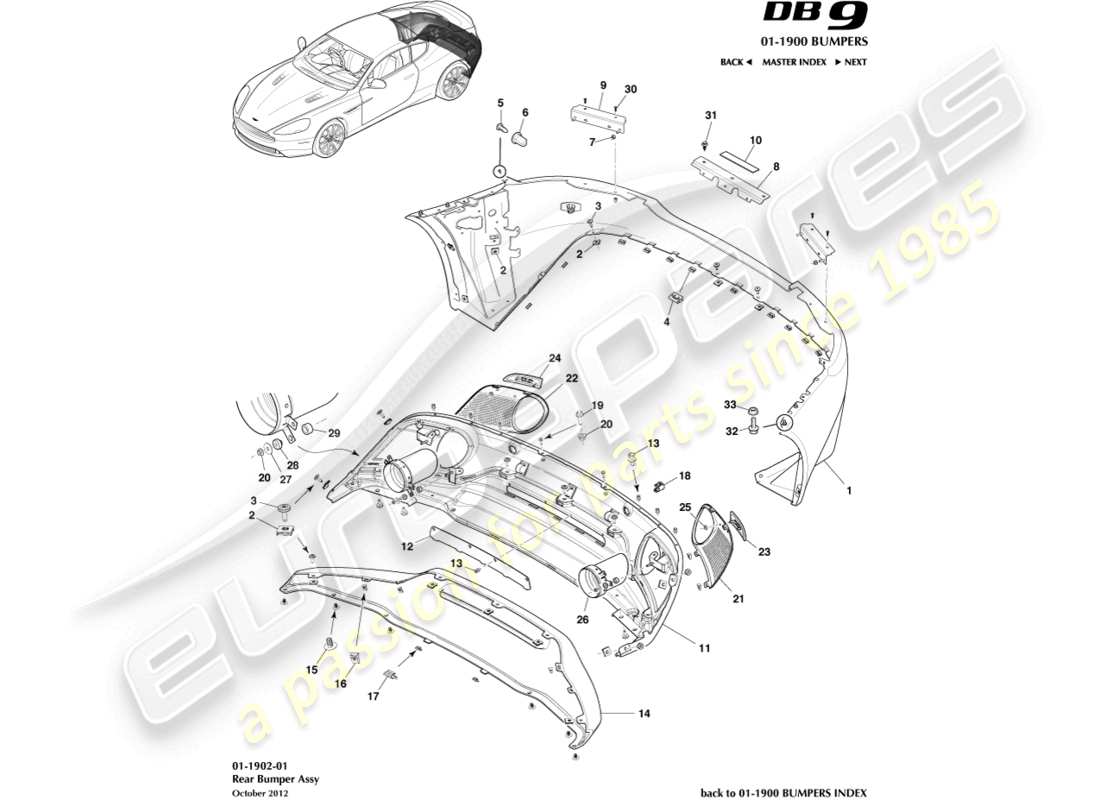

01-1902-01 - Paraurti posteriore
Aston Martin DB9 (2017) Rear Bumper Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
1
MPN:
8D33-17K835-CL
GRUPPO COPERTURA PARAURTI, PDC POSTERIORE
RIGA
da
£2.674,86
da
£2.674,86
#
1
MPN:
8D33-17K835-DL
GRUPPO COPERTURA PARAURTI, PDC POSTERIORE
ALIMENTATO
da
£1.574,98
da
£1.574,98
Questa parte sostituisce il numero di parte 8D33-17K835-DD
#
2
MPN:
7G43-10609E-AA-PK
CLIP, MOLLA M6 TIPO U
da
£5,08
da
£5,08
#
3
MPN:
6G33-FA0115-AB-PK
VITE E Rondella M6 X 20
20 per confezione
da
£12,00
da
£12,00
Questa parte sostituisce il numero di parte 6G33-FA0115-AB
#
4
MPN:
704383
CLIP, BORDO
da
£0,87
da
£0,87
#
5
MPN:
703104
VITE, 4.8 X 19 AUTOFILETTANTE
da
£0,47
da
£0,47
#
6
MPN:
701656-PK
FERMO
10 per confezione
da
£1,88
da
£1,88
#
7
MPN:
702944
DADO, M6 DADO DI BLOCCAGGIO
da
£0,58
da
£0,58
#
8
MPN:
4G43-17B681-AH
STAFFA MONTAGGIO PARAURTI, CENTRALE
da
£81,00
da
£81,00
Questa parte sostituisce il numero di parte 4G43-17B681-AG
#
9
MPN:
4G43-17B930-AA
STAFFA MONTAGGIO PARAURTI, ESTERNA
da
£3,23
da
£3,23
#
10
MPN:
4G43-17B681-BA
DOPPIA SERRATURA
da
£305,96
da
£305,96
#
11
MPN:
CG43-17E955-AE
GRUPPO DIFFUSORE POSTERIORE
Grafite
#
11
MPN:
DG43-17E955-BA
GRUPPO DIFFUSORE POSTERIORE
FIBRA DI CARBONIO
da
£3.058,91
da
£3.058,91
#
11
MPN:
GG43-17E955-AA
GRUPPO DIFFUSORE POSTERIORE
Nero lucido, GT
da
£914,30
da
£914,30
#
12
MPN:
CG43-01950-AA
RETE POSTERIORE CENTRALE
da
£47,40
da
£47,40
#
13
MPN:
4G43-78-10814
SCRIVETTO
da
£0,47
da
£0,47
#
14
MPN:
CG43-33612-AC
GRUPPO LAME, DIFFUSORE POSTERIORE
Grafite
da
£450,72
da
£450,72
#
14
MPN:
GG43-33612-AA
GRUPPO LAME, DIFFUSORE POSTERIORE
Nero lucido, GT
da
£295,55
da
£295,55
#
15
MPN:
1R12-642790-AA-PK
SCRIVETTO, 8MM
5 per confezione
da
£3,78
da
£3,78
#
16
MPN:
1X43-17D843-AB
CLIP, SOPRA IL CAVALIERE
#
17
MPN:

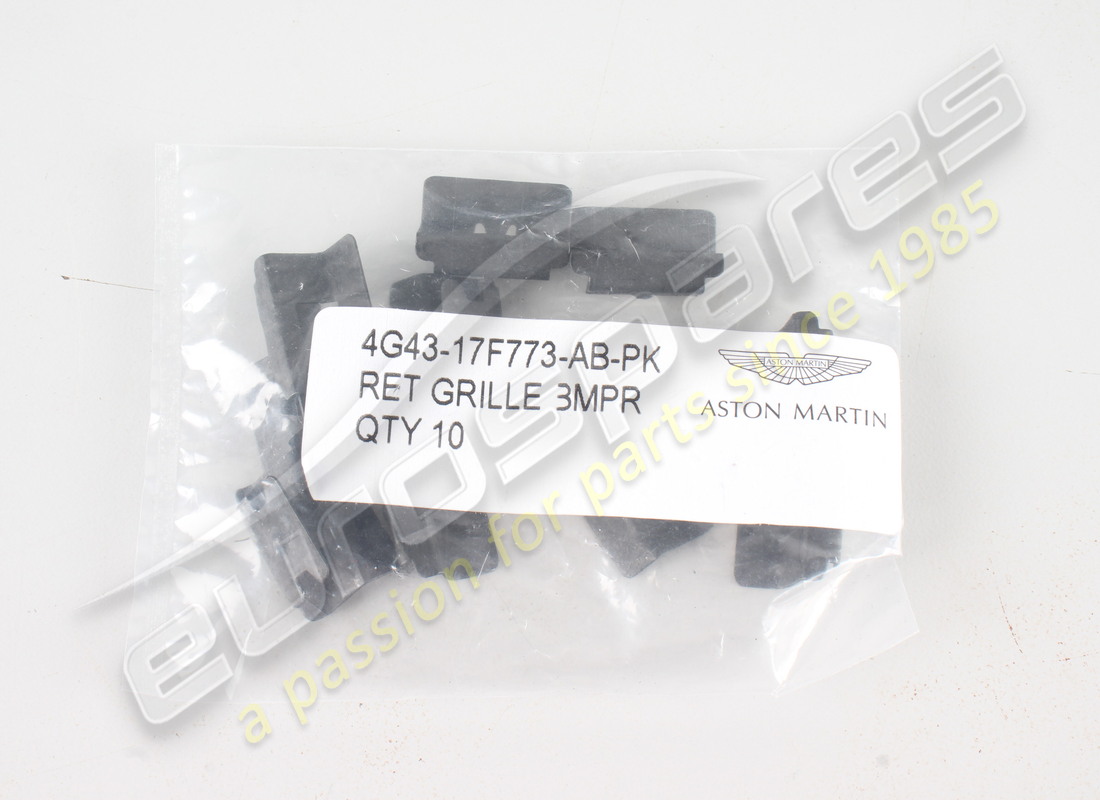

4G43-17F773-AB-PK
CLIP, FERMO
10 per confezione
da
£2,24
da
£2,24
Questa parte sostituisce il numero di parte 4G43-17F773-AB
#
18
MPN:
8D33-37-10004
STAFFA SENSORE PARCHEGGIO INTERNO
da
£2,22
da
£2,22
Questa parte sostituisce il numero di parte 6M2T-15K872-AA
#
19
MPN:
703026
VITE, M5X16
da
£0,47
da
£0,47
#
20
MPN:
702295
Noce, M5
da
£0,47
da
£0,47
#
21
MPN:
CG43-01949-AA
RETE POSTERIORE INFERIORE SX
da
£124,20
da
£124,20
#
22
MPN:
CG43-01948-AA
RETE POSTERIORE INFERIORE DX
da
£332,11
da
£332,11
#
23
MPN:
4G43-13A566-AA
RIFLETTORE POSTERIORE SX
Superamento
Superamento
#
24
MPN:
4G43-13A565-AA
RIFLETTORE POSTERIORE DESTRO
Superamento
Superamento
#
25
MPN:
4G43-83000-BB
DADO, M5 VELOCITÀ
da
£0,47
da
£0,47
#
26
MPN:
AG43-5K238-AC
FINITURA, SCARICO
Luminoso
da
£226,37
da
£226,37
#
26
MPN:
4G43-35-11099
FINITURA, SCARICO
Grafite
da
£318,81
da
£318,81
#
26
MPN:
AG43-5K238-BA
FINITURA, SCARICO
NERO
da
£465,82
da
£465,82
#
27
MPN:
697517-PK
Rondella M6, NERA
20 per confezione
da
£13,07
da
£13,07
#
28
MPN:
6G33-5K239-BA-PK
ISOLATORE, MONTAGGIO TUBO DI SCARICO INTERNO
10 per confezione
da
£43,51
da
£43,51
Questa parte sostituisce il numero di parte 6G33-5K239-BA-KIT
#
29
MPN:
6G33-5K239-CA-PK
ISOLATORE, MONTAGGIO SCARICO ESTERNO
10 per confezione
da
£63,33
da
£63,33
#
30
MPN:
701559
VITE, M4 AUTOFILETTANTE
da
£0,47
da
£0,47
#
31
MPN:
4G43-STC3710-BA
CLIP, ABETE
da
£0,79
da
£0,79
#
32
MPN:
700607
VITE, M6 X 20, TESTA FLANGIA ESAGONALE
da
£0,47
da
£0,47
#
33
MPN:
702563
DADO, M6, FLANGIA ESAGONALE
