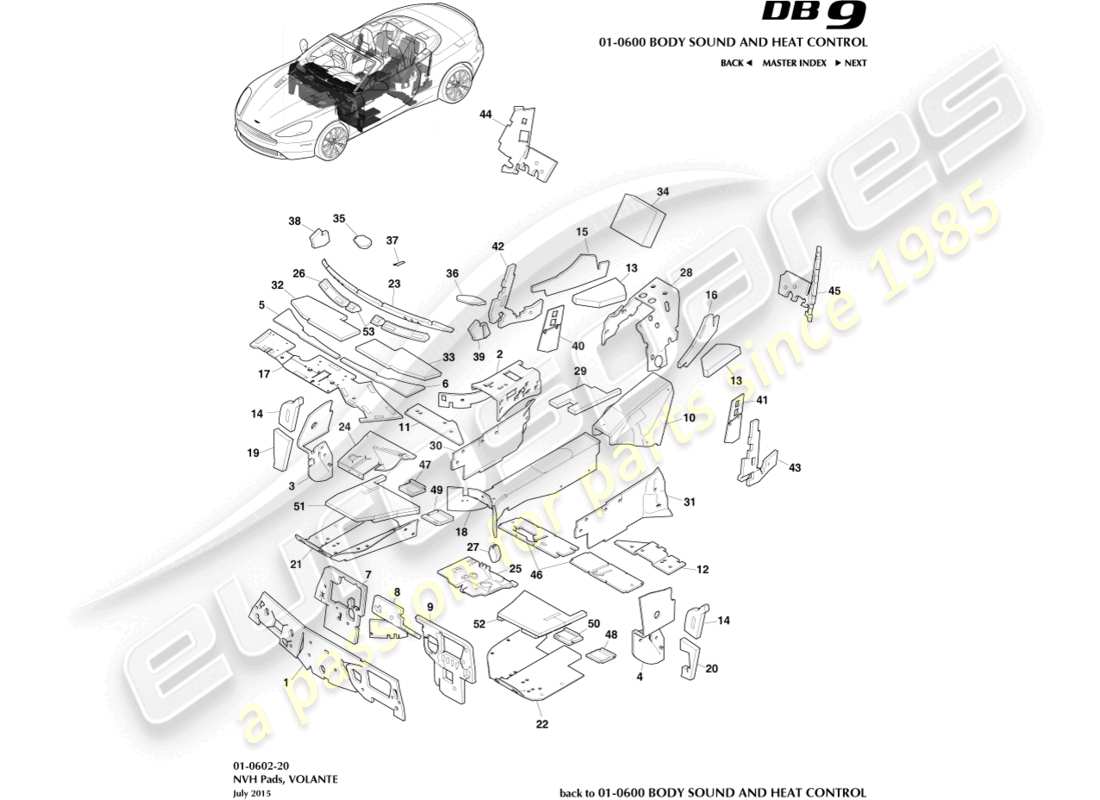

01-0602-20 - Pastiglie NVH. Volante
Aston Martin DB9 (2017) NVH Pads. Volante Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 6G33-102B00-BD
ISOLAMENTO, SUONO, ALLOGGIAMENTO MOTORE
Guida a destra
# 1
MPN: 6G33-102B00-AD
ISOLAMENTO, SUONO, ALLOGGIAMENTO MOTORE
Guida a sinistra
# 2
MPN: 8G43-11446-AB
ISOLANTE, ACUSTICO, COPERTURA CAMBIO DEL PIANO DEL PAVIMENTO
da £24,49
da £24,49
# 2
MPN: ED23-11446-AC
ISOLANTE, ACUSTICO, COPERTURA CAMBIO DEL PIANO DEL PAVIMENTO
14.5MY
# 3
MPN: 8G43-310A58-AB
ISOLANTE LATO CARROZZERIA ANTERIORE DESTRO
da £34,60
da £34,60
# 4
MPN: 8G43-310A57-AC
ISOLANTE LATO CARROZZERIA ANTERIORE SX
da £34,60
da £34,60
# 5
MPN: 4G43-02292-AB
ISOLANTE, AUDIO, PANNELLO LATERALE DEL CAVALLETTO INFERIORE, DESTRO
da £8,71
da £8,71
# 6
MPN: 4G43-02293-AB
ISOLANTE, AUDIO, PANNELLO LATERALE DEL CAVALLETTO INFERIORE, SX
da £8,71
da £8,71
# 7
MPN: DD33-002K06-AC
CORPO DEFLETTORE, PANNELLO ANTERIORE, DESTRO
Guida a destra
# 7
MPN: DD33-002K05-AC
CORPO DEFLETTORE, PANNELLO ANTERIORE, DESTRO
Guida a sinistra
da £38,45
da £38,45
# 8
MPN: 8G43-021A58-AB
CORPO DEL DEFLETTORE, CENTRO DEL PANNELLO ANTERIORE
Guida a destra
da £35,71
da £35,71
# 8
MPN: 8G43-021A59-AA
CORPO DEL DEFLETTORE, CENTRO DEL PANNELLO ANTERIORE
Guida a sinistra
da £23,62
da £23,62
# 9
MPN: DD33-015A22-AD
CORPO DEFLETTORE PANNELLO ANTERIORE SX
Guida a destra
# 9
MPN: DD33-015A23-AD
CORPO DEFLETTORE PANNELLO ANTERIORE SX
Guida a sinistra
da £60,40
da £60,40
# 10
MPN: 4G43-7Z309-AC
ISOLANTE, COPERTURA CASSA TRASMISSIONE
da £49,53
da £49,53
# 11
MPN: 4G43-11204-AA
ISOLANTE, INSONORA, PAVIMENTO POSTERIORE, RH
da £7,55
da £7,55
# 12
MPN: 8G43-11205-AA
ISOLANTE, INSONORA, PIANALE POSTERIORE, SX
da £12,88
da £12,88
# 13
MPN: 4G43-F310A26-AA
PANNELLO ISOLANTE, SONORO, QUARTIERE I/S
da £10,82
da £10,82
# 14
MPN: DG43-28112-AA
CUSCINO IN SCHIUMA NVH, PARAFANGO SUPERIORE
da £26,43
da £26,43
# 15
MPN: AD33-L27746-AB
ISOLANTE, LATO ANTERIORE DEL QUARTIERE, DESTRO
da £9,03
da £9,03
# 16
MPN: AD33-L27747-AB
ISOLANTE LATO ANTERIORE DEL QUARTO PANNELLO, SX
da £7,37
da £7,37
# 17
MPN: DD33-00152-AA
ISOLAMENTO, CORPO DAVANTI
# 18
MPN: 4G43-114B26-AH
ISOLANTE, TUNNEL
da £65,73
da £65,73
# 19
MPN: DG43-28110-AA
GRUPPO IMBOTTITURA IN SCHIUMA NVH, PARAFANGO INFERIORE, DESTRO
da £22,89
da £22,89
# 20
MPN: DG43-28111-AA
GRUPPO IMBOTTITURA IN SCHIUMA NVH, PARAFANGO INFERIORE, SX
da £9,99
da £9,99
# 21
MPN: 4G43-54571-AF
DEFLETTORE PAVIMENTO DESTRO
da £15,52
da £15,52
# 22
MPN: 4G43-54572-AE
DEFLETTORE PAVIMENTO SX
da £15,52
da £15,52
# 23
MPN: CG43-02139-AA
DEFLETTORE, CAPPUCCIO, PARTE SUPERIORE ALL'ESTREMITÀ
da £9,78
da £9,78
# 24
MPN: 4G43-11454-BH
GRUPPO ISOLANTE PANNELLO PIANO ANTERIORE SOUND, DX
Guida a destra
da £22,36
da £22,36
# 24
MPN: 4G43-11455-BH
GRUPPO ISOLANTE PANNELLO PIANO ANTERIORE SOUND, DX
Guida a sinistra
da £41,31
da £41,31
# 25
MPN: 4G43-11454-AH
GRUPPO ISOLANTE PANNELLO PIANO ANTERIORE SOUND, SX
Guida a destra
da £22,36
da £22,36
# 25
MPN: 4G43-11455-AH
GRUPPO ISOLANTE PANNELLO PIANO ANTERIORE SOUND, SX
Guida a sinistra
da £41,49
da £41,49
# 26
MPN: AD43-68066-AC
CAVITÀ INFERIORE IN SCHIUMA NVH
2x Solo quando è installato il sistema di impatto pedonale
# 27
MPN: 8G43-04564-AA
PEDALE FRIZIONE NVH AUTOBOX
da £0,57
da £0,57
# 28
MPN: 8G43-5416-AE
NVH, COMP. INTERNA POSTERIORE TUNNEL. PILE
# 29
MPN: 6G33-13082-AA
NVH, BRACCIOLO SUPERIORE A TUNNEL
da £12,33
da £12,33
# 30
MPN: 8G33-24926-AB
TAMPONE LATO TUNNEL DESTRO
da £16,88
da £16,88
# 31
MPN: 8G33-24927-AB
TAMPONE LATO TUNNEL SINISTRO
da £16,87
da £16,87
# 32
MPN: 8G43-48182-AB
NVH IP, CONDOTTO ANTERIORE, DX
da £13,44
da £13,44
# 33
MPN: 8G43-48181-AB
NVH IP, CONDOTTO ANTERIORE, SX
da £13,44
da £13,44
# 35
MPN: 9G43-046B72-AA
ISOLANTE APERTURA ALTOPARLANTE RADIO I/P, DX
Non B&O
da £1,37
da £1,37
# 36
MPN: 9G43-046B73-AA
ISOLANTE APERTURA ALTOPARLANTE RADIO I/P ,SINISTRO
Non B&O
da £1,37
da £1,37
# 37
MPN: 9G43-047B22-AA
ISOLANTE APERTURA ALTOPARLANTE RADIO I/P, CENTRO
Non B&O
# 38
MPN: CG43-310A60-AA
ISOLANTE CARROZZERIA SUPERIORE ANTERIORE DX
da £9,41
da £9,41
# 39
MPN: CG43-310A59-AA
ISOLANTE CARROZZERIA SUPERIORE ANTERIORE SX
da £9,41
da £9,41
# 40
MPN: CG43-D1160-AC
ISOLANTE, RIVESTIMENTO QUARTIERE POSTERIORE, DESTRO
da £6,39
da £6,39
# 41
MPN: CG43-D1161-AC
ISOLANTE RIVESTIMENTO QUARTIERE POSTERIORE, SX
da £7,95
da £7,95
# 46
MPN: 4G43-111C73-AE
KIT GRUPPO ISOLAMENTO PANNELLO PAVIMENTO SOUND CENTER
da £14,76
da £14,76
# 47
MPN: 6G33-114B32-AB
GRUPPO ISOLANTE VASCHETTA PIANO ANTERIORE DESTRO
da £3,56
da £3,56
# 48
MPN: 6G33-114B33-AB
GRUPPO ISOLANTE VASCHETTA PIANALE ANTERIORE SX
da £3,56
da £3,56
# 49
MPN: 6G33-114A42-AB
GRUPPO ISOLANTE VASCHETTA PIANO ANTERIORE DESTRO
da £3,56
da £3,56
# 50
MPN: 6G33-114A43-AB
GRUPPO ISOLANTE VASCHETTA PIANALE ANTERIORE SX
da £3,56
da £3,56
# 51
MPN: 4G43-11454-BH
GRUPPO ISOLANTE, PANNELLO PIANO ANTERIORE, RH, RHD
da £22,36
da £22,36
# 51
MPN: 4G43-11455-BH
GRUPPO ISOLANTE, PANNELLO PIANO ANTERIORE, RH, LHD
da £41,31
da £41,31
# 52
MPN: 4G43-11454-AH
GRUPPO ISOLANTE, PANNELLO PIANO ANTERIORE SOUND, LH, RHD
da £22,36
da £22,36
# 52
MPN: 4G43-11455-AH
GRUPPO ISOLANTE, PAVIMENTO ANTERIORE SOUND, LH, LHD
da £41,49
da £41,49
# 53
MPN: DG43-68066-AA
NVH, DASH FOAM, PICCOLO, CAVITÀ LATERALE SOTTO
Quando è installato il sistema di impatto pedonale
-part-diagram-01-0603-03.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0702-04.webp "ASTON MARTIN DB9 (2017) GUARNIZIONI PER PORTIERE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0702-05.webp "ASTON MARTIN DB9 (2017) GUARNIZIONI PER PORTE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0702-06.webp "ASTON MARTIN DB9 (2017) SIGILLATURA STATICA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0705-01.webp "ASTON MARTIN DB9 (2017) GUARNIZIONI DEL COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-01-0706-05.webp "ASTON MARTIN DB9 (2017) GUARNIZIONE APERTURA TETTO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0801-01.webp "ASTON MARTIN DB9 (2017) GRIGLIA DEL RADIATORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0802-01.webp "ASTON MARTIN DB9 (2017) FINITURE ESTERNE INFERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-01-0803-04.webp "ASTON MARTIN DB9 (2017) FINITURE ESTERNE SUPERIORI, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0803-05.webp "ASTON MARTIN DB9 (2017) FINITURE ESTERNE SUPERIORI, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0804-01.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTI DEL PASSARUOTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0805-01.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTI DEL PASSARUOTA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0806-05.webp "ASTON MARTIN DB9 (2017) FINITURE DI CHIUSURA POSTERIORI, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0806-b1.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO DELLA PARTE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0809.webp "ASTON MARTIN DB9 (2017) BADGE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0812-02.webp "ASTON MARTIN DB9 (2017) ASSEMBLAGGIO DELLO SCHERMO A FOGLIA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0901-02.webp "ASTON MARTIN DB9 (2017) SPECCHIO INTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-01-0904-01.webp "ASTON MARTIN DB9 (2017) SPECCHIETTI RETROVISORI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1001-b3.webp "ASTON MARTIN DB9 (2017) SEDILI ANTERIORI LEGGERI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1010-01.webp "ASTON MARTIN DB9 (2017) SEDILI POSTERIORI, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-1010-05.webp "ASTON MARTIN DB9 (2017) SEDILI POSTERIORI, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1011-b1.webp "ASTON MARTIN DB9 (2017) SEDILI ANTERIORI RISCALDATI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1101-01.webp "ASTON MARTIN DB9 (2017) PARABREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-01-1103-04.webp "ASTON MARTIN DB9 (2017) VETRO DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1105-01.webp "ASTON MARTIN DB9 (2017) ALZACRISTALLO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1110-04.webp "ASTON MARTIN DB9 (2017) VETRO DEL QUARTO POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-1110-05.webp "ASTON MARTIN DB9 (2017) VETRO DEL QUARTO POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1111-05.webp "ASTON MARTIN DB9 (2017) ALZACRISTALLO POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1113-01.webp "ASTON MARTIN DB9 (2017) PARABREZZA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1201-10.webp "ASTON MARTIN DB9 (2017) SUBSTRATO IP DIAGRAMMA DELLE PARTI")
-part-diagram-01-1201-20.webp "ASTON MARTIN DB9 (2017) PANNELLI RIFINITI IP DIAGRAMMA DELLE PARTI")
-part-diagram-01-1201-30.webp "ASTON MARTIN DB9 (2017) TRAVERSA IP DIAGRAMMA DELLE PARTI")
-part-diagram-01-1201-40.webp "ASTON MARTIN DB9 (2017) DIAGRAMMA DELLE PARTI DI STAMPAGGIO DELLA PILA CENTRALE")
-part-diagram-01-1201-50.webp "ASTON MARTIN DB9 (2017) PANNELLO DI RIVESTIMENTO DELLA PILA CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-011201-60.webp "ASTON MARTIN DB9 (2017) CASCATA, 16MY DIAGRAMMA DELLE PARTI")
-part-diagram-01-1204-02.webp "ASTON MARTIN DB9 (2017) INTERRUTTORE DEL VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1232-10.webp "ASTON MARTIN DB9 (2017) PANNELLO DELLA CONSOLE CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1233-01.webp "ASTON MARTIN DB9 (2017) BRACCIOLO DELLA CONSOLE CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1241-01.webp "ASTON MARTIN DB9 (2017) CONSOLE POSTERIORE, COUPÉ 2+2 DIAGRAMMA DELLE PARTI")
-part-diagram-01-1241-02.webp "ASTON MARTIN DB9 (2017) CONSOLLE POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1241-b1.webp "ASTON MARTIN DB9 (2017) CONSOLE POSTERIORE, COUPÉ 2+0 DIAGRAMMA DELLE PARTI")
-part-diagram-01-1401-01.webp "ASTON MARTIN DB9 (2017) SET DI SERRATURE E CHIAVI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1402-01.webp "ASTON MARTIN DB9 (2017) TRASMETTITORE RKE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1403-01.webp "ASTON MARTIN DB9 (2017) MANIGLIE INTERNE E ATTUAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1404-01.webp "ASTON MARTIN DB9 (2017) MANIGLIE ESTERNE E ATTUAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1405-01.webp "ASTON MARTIN DB9 (2017) CHIUSURA E ATTUAZIONE DEL COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-01-1409-01.webp "ASTON MARTIN DB9 (2017) CHIUSURE DI CHIUSURA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1411-10.webp "ASTON MARTIN DB9 (2017) CHIUSURE PER TONNEAU DIAGRAMMA DELLE PARTI")
-part-diagram-01-1415-04.webp "ASTON MARTIN DB9 (2017) MECCANISMO DI RIFORNIMENTO CARBURANTE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-1415-05.webp "ASTON MARTIN DB9 (2017) MECCANISMO DI RIFORNIMENTO CARBURANTE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1601-02.webp "ASTON MARTIN DB9 (2017) GRUPPO SPAZZOLA TERGICRISTALLO DIAGRAMMA DELLE PARTI")
-part-diagram-01-1601-04.webp "ASTON MARTIN DB9 (2017) DIAGRAMMA DELLE PARTI DEL COLLEGAMENTO DEL TERGICRISTALLO")
-part-diagram-01-1604-10.webp "ASTON MARTIN DB9 (2017) RONDELLA RONDELLA DIAGRAMMA DELLE PARTI")
-part-diagram-01-1604-20.webp "ASTON MARTIN DB9 (2017) LAVAGGIO DEL PARABREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-01-1604-30.webp "ASTON MARTIN DB9 (2017) LAVAGGIO DEI FARI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1701-05.webp "ASTON MARTIN DB9 (2017) ASSEMBLAGGIO TETTO VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1702-05.webp "ASTON MARTIN DB9 (2017) DIAGRAMMA DELLE PARTI DEL DEFLETTORE DEL VENTO")
-part-diagram-01-1708-05.webp "ASTON MARTIN DB9 (2017) MODULO DI CONTROLLO DEL TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-01-1901-01.webp "ASTON MARTIN DB9 (2017) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1902-01.webp "ASTON MARTIN DB9 (2017) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1903-01.webp "ASTON MARTIN DB9 (2017) PLINTI PER TARGA DIAGRAMMA DELLE PARTI")
-part-diagram-01-2001-06.webp "ASTON MARTIN DB9 (2017) CINTURE DI SICUREZZA ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-01-2002-02.webp "ASTON MARTIN DB9 (2017) AIRBAG, PASSEGGERO DIAGRAMMA DELLE PARTI")
-part-diagram-01-2004-01.webp "ASTON MARTIN DB9 (2017) DIAGRAMMA DELLE PARTI ELETTRONICHE DI RITENUTA")
-part-diagram-01-2004-b4.webp "ASTON MARTIN DB9 (2017) ROLLBAR RIPIEGABILE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-2005-04.webp "ASTON MARTIN DB9 (2017) CINTURE DI SICUREZZA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-01-2007-01.webp "ASTON MARTIN DB9 (2017) AIRBAG LATERALE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-2012-01.webp "ASTON MARTIN DB9 (2017) STAFFE PER ATTACCO ISOFIX DIAGRAMMA DELLE PARTI")
-part-diagram-013401-04.webp "ASTON MARTIN DB9 (2017) SOTTOSCOCCA ANTERIORI, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-013401-05.webp "ASTON MARTIN DB9 (2017) SOTTOSCOCCA ANTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-013401-05-1.webp "ASTON MARTIN DB9 (2017) SCHEMA DELLE PARTI DEL SOTTOSCOCCA POSTERIORE, COUPÉ")
-part-diagram-020103-01-1.webp "ASTON MARTIN DB9 (2017) TELAIO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-020103-01-2.webp "ASTON MARTIN DB9 (2017) TELAIO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-020301-01.webp "ASTON MARTIN DB9 (2017) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-020303-01.webp "ASTON MARTIN DB9 (2017) SUPPORTI DEL GRUPPO PROPULSORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0100-e1.webp "ASTON MARTIN DB9 (2017) STRUTTURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0100-e2.webp "ASTON MARTIN DB9 (2017) COLLETTORI DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-03-0200-e1.webp "ASTON MARTIN DB9 (2017) LUBRIFICAZIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0300-e1.webp "ASTON MARTIN DB9 (2017) RAFFREDDAMENTO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0304-02.webp "ASTON MARTIN DB9 (2017) SERBATOIO E TUBI DEL LIQUIDO REFRIGERANTE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0400-e1.webp "ASTON MARTIN DB9 (2017) RICARICA E CONTROLLI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0500-e1.webp "ASTON MARTIN DB9 (2017) UNITÀ ACCESSORIA DIAGRAMMA DELLE PARTI")
-part-diagram-03-0600-e2.webp "ASTON MARTIN DB9 (2017) AVVIAMENTO DEL MOTORE, DIAGRAMMA DEI RICAMBI AUTO")
-part-diagram-03-0700-e1.webp "ASTON MARTIN DB9 (2017) ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0800-e1.webp "ASTON MARTIN DB9 (2017) CONTROLLO DELLE EMISSIONI DIAGRAMMA DELLE PARTI")
-part-diagram-03-0900-e1.webp "ASTON MARTIN DB9 (2017) TRENO DI VALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1000-e1.webp "ASTON MARTIN DB9 (2017) SIGILLATURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1100-e1.webp "ASTON MARTIN DB9 (2017) CONVERSIONE DI POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-03-1200-00.webp "ASTON MARTIN DB9 (2017) DIAGRAMMA DELLE PARTI DI RICARICA DELL'ARIA")
-part-diagram-03-1300-00.webp "ASTON MARTIN DB9 (2017) EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1400-01.webp "ASTON MARTIN DB9 (2017) CONTROLLO ELETTRONICO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1403-01.webp "ASTON MARTIN DB9 (2017) SENSORE BAROMETRICO DIAGRAMMA DELLE PARTI")
-part-diagram-03-1801-01.webp "ASTON MARTIN DB9 (2017) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-2201-01.webp "ASTON MARTIN DB9 (2017) RAFFREDDAMENTO DEL MOTORE, ADATTAMENTO IN LINEA DIAGRAMMA DELLE PARTI")
-part-diagram-040102-01.webp "ASTON MARTIN DB9 (2017) GRUPPO SOSPENSIONE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040104-01.webp "ASTON MARTIN DB9 (2017) BARRA STABILIZZATRICE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040202-01.webp "ASTON MARTIN DB9 (2017) GRUPPO SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040204-01.webp "ASTON MARTIN DB9 (2017) BARRA STABILIZZATRICE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040301-02.webp "ASTON MARTIN DB9 (2017) MOLLA E AMMORTIZZATORE ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-040302-02.webp "ASTON MARTIN DB9 (2017) MOLLA E AMMORTIZZATORE POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-040303-01.webp "ASTON MARTIN DB9 (2017) MODULO DI SMORZAMENTO ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-040400-01.webp "ASTON MARTIN DB9 (2017) RUOTE E PNEUMATICI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-040400-02.webp "ASTON MARTIN DB9 (2017) RUOTE E PNEUMATICI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-050102-01.webp "ASTON MARTIN DB9 (2017) GRUPPO TUBO DI TORSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-050501-01.webp "ASTON MARTIN DB9 (2017) GRUPPO SEMIALBERO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-060300-01.webp "ASTON MARTIN DB9 (2017) SISTEMA FRENANTE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-060400-01.webp "ASTON MARTIN DB9 (2017) SISTEMA FRENANTE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-060502-02.webp "ASTON MARTIN DB9 (2017) FRENO DI STAZIONAMENTO, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-060502-03.webp "ASTON MARTIN DB9 (2017) FRENO DI STAZIONAMENTO, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-06-0601-02.webp "ASTON MARTIN DB9 (2017) CILINDRO PRINCIPALE E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-06-0602-02.webp "ASTON MARTIN DB9 (2017) GRUPPO ATTUATORE FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-060603-02.webp "ASTON MARTIN DB9 (2017) TUBI E TUBI FLESSIBILI DEI FRENI, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-060603-03.webp "ASTON MARTIN DB9 (2017) TUBI E TUBI FLESSIBILI DEI FRENI, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-06-0704-02.webp "ASTON MARTIN DB9 (2017) TUBO DEL SERBATOIO DEL VUOTO DIAGRAMMA DELLE PARTI")
-part-diagram-06-0901-01.webp "ASTON MARTIN DB9 (2017) MODULO FRENO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-06-0902-01.webp "ASTON MARTIN DB9 (2017) SENSORI DI VELOCITÀ DELLE RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-07-0101-01.webp "ASTON MARTIN DB9 (2017) CAMBIO, DIAGRAMMA DEI RICAMBI AUTO")
-part-diagram-07-0110-01.webp "ASTON MARTIN DB9 (2017) DIFFERENZIALE DIAGRAMMA DELLE PARTI")
-part-diagram-07-0201-01.webp "ASTON MARTIN DB9 (2017) RADIATORE DELL'OLIO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-07-0202-01.webp "ASTON MARTIN DB9 (2017) TUBI DEL RADIATORE DELL'OLIO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-07-0501-02.webp "ASTON MARTIN DB9 (2017) VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-09-0101-01.webp "ASTON MARTIN DB9 (2017) CONTROLLO ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-09-0502-01.webp "ASTON MARTIN DB9 (2017) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-10-0101-01.webp "ASTON MARTIN DB9 (2017) COMPLESSIVO SERBATOIO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-10-0102-01.webp "ASTON MARTIN DB9 (2017) DISTRIBUZIONE DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-10-0103-04.webp "ASTON MARTIN DB9 (2017) GRUPPO BOCCHETTONE DI RIFORNIMENTO CARBURANTE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-10-0103-04a.webp "ASTON MARTIN DB9 (2017) GRUPPO BOCCHETTONE DI RIFORNIMENTO CARBURANTE, COUPÉ 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-10-0103-05.webp "ASTON MARTIN DB9 (2017) GRUPPO BOCCHETTONE DI RIFORNIMENTO CARBURANTE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-10-0103-05a.webp "ASTON MARTIN DB9 (2017) GRUPPO BOCCHETTONE DI RIFORNIMENTO CARBURANTE, VOLANTE 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-10-0105-01.webp "ASTON MARTIN DB9 (2017) MODULO POMPA CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-11-0101-02.webp "ASTON MARTIN DB9 (2017) CREMAGLIERA DELLO STERZO, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-11-0101-03.webp "ASTON MARTIN DB9 (2017) CREMAGLIERA DELLO STERZO, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-11-0201-02.webp "ASTON MARTIN DB9 (2017) TUBI PAS, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-11-0202-02.webp "ASTON MARTIN DB9 (2017) MODULO DI STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-11-0203-03.webp "ASTON MARTIN DB9 (2017) TUBI PAS, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-11-0401-02.webp "ASTON MARTIN DB9 (2017) MONTAGGIO PIANTONE STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-11-0404-02.webp "ASTON MARTIN DB9 (2017) SINDONE DELLA COLONNA DIAGRAMMA DELLE PARTI")
-part-diagram-11-0601-02.webp "ASTON MARTIN DB9 (2017) VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-11-0601-05.webp "ASTON MARTIN DB9 (2017) VOLANTE, OPZIONALE DIAGRAMMA DELLE PARTI")
-part-diagram-11-0601-10.webp "ASTON MARTIN DB9 (2017) GRUPPO INTERRUTTORE A COLONNA DIAGRAMMA DELLE PARTI")
-part-diagram-12-0101-02.webp "ASTON MARTIN DB9 (2017) COMPONENTI DELLA PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-12-0102-03.webp "ASTON MARTIN DB9 (2017) COMPONENTI PER LA DISTRIBUZIONE DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-12-0103-04.webp "ASTON MARTIN DB9 (2017) COMPONENTI PER L'ESTRAZIONE DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-12-0303-10.webp "ASTON MARTIN DB9 (2017) LINEE DI ARIA CONDIZIONATA, R134A GAS DIAGRAMMA DELLE PARTI")
-part-diagram-12-0303-20.webp "ASTON MARTIN DB9 (2017) LINEE DI ARIA CONDIZIONATA, HFO1234YF GAS DIAGRAMMA DELLE PARTI")
-part-diagram-12-0305-02.webp "ASTON MARTIN DB9 (2017) UNITÀ HVAC DIAGRAMMA DELLE PARTI")
-part-diagram-12-0404-02.webp "ASTON MARTIN DB9 (2017) SENSORI DIAGRAMMA DELLE PARTI")
-part-diagram-13-0101-02.webp "ASTON MARTIN DB9 (2017) STRUMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-13-0102-01.webp "ASTON MARTIN DB9 (2017) ASSEMBLEA DEL NAVIGATORE SATELLITARE DIAGRAMMA DELLE PARTI")
-part-diagram-13-0102-02.webp "ASTON MARTIN DB9 (2017) DIAGRAMMA DELLE PARTI DEL DISPLAY DEL NAVIGATORE SATELLITARE")
-part-diagram-13-0601-01.webp "ASTON MARTIN DB9 (2017) CORNO DEL TRAFFICO DIAGRAMMA DELLE PARTI")
-part-diagram-13-1301-00.webp "ASTON MARTIN DB9 (2017) AIUTO AL PARCHEGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-13-1400-00.webp "ASTON MARTIN DB9 (2017) MODULO PRESSIONE PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-14-0101-01.webp "ASTON MARTIN DB9 (2017) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-15-0101-01.webp "ASTON MARTIN DB9 (2017) UNITÀ PRINCIPALE DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-15-0101-10.webp "ASTON MARTIN DB9 (2017) UNITÀ DI CONTROLLO ICE, 16MY ACCESA DIAGRAMMA DELLE PARTI")
-part-diagram-15-0102-01.webp "ASTON MARTIN DB9 (2017) MP3 SOTTOSISTEMA MULTIMEDIALE DIAGRAMMA DELLE PARTI")
-part-diagram-15-0103-01.webp "ASTON MARTIN DB9 (2017) RICEVITORE RADIOFONICO DIAGRAMMA DELLE PARTI")
-part-diagram-150104-30.webp "ASTON MARTIN DB9 (2017) COMANDI DELL'INFOTAINMENT, 16MY DIAGRAMMA DELLE PARTI")
-part-diagram-15-0201-02.webp "ASTON MARTIN DB9 (2017) ANTENNA RADIOFONICA DIAGRAMMA DELLE PARTI")
-part-diagram-15-0201-02a.webp "ASTON MARTIN DB9 (2017) ANTENNA RADIO, 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-150202.webp "ASTON MARTIN DB9 (2017) SINTONIZZATORE DAB, 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-15-0202-12.webp "ASTON MARTIN DB9 (2017) PIASTRA DI CHIUSURA NON SDARS DIAGRAMMA DELLE PARTI")
-part-diagram-15-0301-04.webp "ASTON MARTIN DB9 (2017) RELATORI, B&O DIAGRAMMA DELLE PARTI")
-part-diagram-15-0301-32.webp "ASTON MARTIN DB9 (2017) RELATORI, ALPINO DIAGRAMMA DELLE PARTI")
-part-diagram-15-0302-04.webp "ASTON MARTIN DB9 (2017) AMPLIFICATORI, B&O, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-15-0302-05.webp "ASTON MARTIN DB9 (2017) AMPLIFICATORI, B&O, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-15-0302-16c.webp "ASTON MARTIN DB9 (2017) P3 AMPLIFICATORI, B&O, 16MY, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-15-0302-16v.webp "ASTON MARTIN DB9 (2017) P3 AMPLIFICATORI, B&O, 16MY, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-15-0302-32.webp "ASTON MARTIN DB9 (2017) AMPLIFICATORI, ALPINE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-15-0302-33.webp "ASTON MARTIN DB9 (2017) AMPLIFICATORI, ALPINE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-17-0101-01.webp "ASTON MARTIN DB9 (2017) FARI DIAGRAMMA DELLE PARTI")
-part-diagram-17-0104-01.webp "ASTON MARTIN DB9 (2017) RIPETITORI LATERALI DIAGRAMMA DELLE PARTI")
-part-diagram-17-0105-11.webp "ASTON MARTIN DB9 (2017) INDICATORI DEL LATO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-17-0201-06.webp "ASTON MARTIN DB9 (2017) ILLUMINAZIONE DI CORTESIA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-17-0201-08.webp "ASTON MARTIN DB9 (2017) ILLUMINAZIONE DI CORTESIA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-17-0301-01.webp "ASTON MARTIN DB9 (2017) LUCI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-17-0304-01.webp "ASTON MARTIN DB9 (2017) LUCE STOP MONTATA IN ALTO DIAGRAMMA DELLE PARTI")
-part-diagram-17-0305-01.webp "ASTON MARTIN DB9 (2017) INDICATORI LATERALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-17-0306-01.webp "ASTON MARTIN DB9 (2017) CATARIFRANGENTI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-17-0308-01.webp "ASTON MARTIN DB9 (2017) LUCI TARGA DIAGRAMMA DELLE PARTI")
-part-diagram-17-0400-00.webp "ASTON MARTIN DB9 (2017) SENSORE PIOGGIA E LUCE DIURNA DIAGRAMMA DELLE PARTI")
-part-diagram-18-0101-02.webp "ASTON MARTIN DB9 (2017) CABLAGGIO ANTERIORE E VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-18-0102-02.webp "ASTON MARTIN DB9 (2017) CABLAGGIO IP DIAGRAMMA DELLE PARTI")
-part-diagram-18-0103-06.webp "ASTON MARTIN DB9 (2017) IMBRACATURA PER IL CORPO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-18-0103-08.webp "ASTON MARTIN DB9 (2017) IMBRACATURA PER IL CORPO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-18-0104-04.webp "ASTON MARTIN DB9 (2017) CABLAGGIO DELLA PARTE POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-18-0104-05.webp "ASTON MARTIN DB9 (2017) CABLAGGIO POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-18-0106-02.webp "ASTON MARTIN DB9 (2017) SCATOLA DEI FUSIBILI DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-180108-06.webp "ASTON MARTIN DB9 (2017) CAVI BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-18-0109-02.webp "ASTON MARTIN DB9 (2017) SCATOLA DEI FUSIBILI DELL'ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-18-0110-01.webp "ASTON MARTIN DB9 (2017) SCATOLA FUSIBILI DEL VANO DI CARICO DIAGRAMMA DELLE PARTI")
-part-diagram-18-0111-01.webp "ASTON MARTIN DB9 (2017) CABLAGGIO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-180112-01.webp "ASTON MARTIN DB9 (2017) CABLAGGIO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-180114-02.webp "ASTON MARTIN DB9 (2017) CABLAGGIO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-180301-02.webp "ASTON MARTIN DB9 (2017) SWITCH IP DIAGRAMMA DELLE PARTI")
-part-diagram-18-0302-02.webp "ASTON MARTIN DB9 (2017) INTERRUTTORI MONTATI SU PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-18-0303-03.webp "ASTON MARTIN DB9 (2017) INTERRUTTORI DI REGOLAZIONE DEL SEDILE DIAGRAMMA DELLE PARTI")
-part-diagram-18-0304-01.webp "ASTON MARTIN DB9 (2017) INTERRUTTORI DELLA CONSOLE CENTRALE, SU 16MY DIAGRAMMA DELLE PARTI")
-part-diagram-180304-20.webp "ASTON MARTIN DB9 (2017) INTERRUTTORI DELLA CONSOLE CENTRALE, 16MY ACCESI DIAGRAMMA DELLE PARTI")
-part-diagram-18-0314-05.webp "ASTON MARTIN DB9 (2017) INTERRUTTORI DELLA CONSOLE DA PAVIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-18-0401-04.webp "ASTON MARTIN DB9 (2017) PRESA DIAGRAMMA DELLE PARTI")
-part-diagram-19-0101-01.webp "ASTON MARTIN DB9 (2017) SENSORI DI ALLARME DIAGRAMMA DELLE PARTI")
-part-diagram-19-0102-01.webp "ASTON MARTIN DB9 (2017) AVVISATORI ACUSTICI E SIRENE D'ALLARME DIAGRAMMA DELLE PARTI")
-part-diagram-19-0103-02.webp "ASTON MARTIN DB9 (2017) LOCALIZZATORE CAT 5 DIAGRAMMA DELLE PARTI")
-part-diagram-190103-02a.webp "ASTON MARTIN DB9 (2017) LOCALIZZATORE COBRA CAT 5, 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-19-0201-02.webp "ASTON MARTIN DB9 (2017) RKE DIAGRAMMA DELLE PARTI")
-part-diagram-19-0701-01.webp "ASTON MARTIN DB9 (2017) MODULO DI NAVIGAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-19-0702-04.webp "ASTON MARTIN DB9 (2017) ANTENNA GPS DIAGRAMMA DELLE PARTI")
-part-diagram-19-0803-01.webp "ASTON MARTIN DB9 (2017) MICROFONO, TELEFONO DIAGRAMMA DELLE PARTI")
-part-diagram-19-1001-02.webp "ASTON MARTIN DB9 (2017) MODULO PORTA ELETTRONICA DIAGRAMMA DELLE PARTI")
-part-diagram-19-1701-02.webp "ASTON MARTIN DB9 (2017) MODULO BLUETOOTH DIAGRAMMA DELLE PARTI")
-part-diagram-00-0101-01.webp "ASTON MARTIN DB9 (2017) ETICHETTE ESTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-00-0101-02.webp "ASTON MARTIN DB9 (2017) ETICHETTE INTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-00-0101-03.webp "ASTON MARTIN DB9 (2017) ETICHETTE SOTTOCOFANO DIAGRAMMA DELLE PARTI")
-part-diagram-00-0103-01.webp "ASTON MARTIN DB9 (2017) GUIDA PER I PROPRIETARI DIAGRAMMA DELLE PARTI")
-part-diagram-00-0201-04.webp "ASTON MARTIN DB9 (2017) ATTREZZATURE DI EMERGENZA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0101-04-1.webp "ASTON MARTIN DB9 (2017) SOTTOSCOCCA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0101-04-2.webp "ASTON MARTIN DB9 (2017) SOTTOSCOCCA, POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0101-05.webp "ASTON MARTIN DB9 (2017) SOTTOSCOCCA, POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0102.webp "ASTON MARTIN DB9 (2017) CRUSCOTTO E CAPPUCCIO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0102-08.webp "ASTON MARTIN DB9 (2017) CRUSCOTTO E CAPPUCCIO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0103-01.webp "ASTON MARTIN DB9 (2017) STRUTTURA FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0104-04.webp "ASTON MARTIN DB9 (2017) TETTO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0104-05.webp "ASTON MARTIN DB9 (2017) CORNICE ESTERNA DEL PARABREZZA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0105-04.webp "ASTON MARTIN DB9 (2017) LATO CARROZZERIA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0105-05.webp "ASTON MARTIN DB9 (2017) LATO DEL CORPO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0106-04.webp "ASTON MARTIN DB9 (2017) TELAIO DI APERTURA DELLA PORTIERA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0106-05.webp "ASTON MARTIN DB9 (2017) TELAIO APERTURA ANTA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0108-04.webp "ASTON MARTIN DB9 (2017) PARTE POSTERIORE DELLA CARROZZERIA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0108-05.webp "ASTON MARTIN DB9 (2017) ESTREMITÀ POSTERIORE DEL CORPO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0110-04.webp "ASTON MARTIN DB9 (2017) PARTI AUSILIARIE, COUPÉ, PAGINA 2 DIAGRAMMA DELLE PARTI")
-part-diagram-01-0110-04-1.webp "ASTON MARTIN DB9 (2017) PARTI AUSILIARIE, COUPÉ, PAGINA 1 DIAGRAMMA DELLE PARTI")
-part-diagram-01-0110-05-1.webp "ASTON MARTIN DB9 (2017) PARTI AUSILIARIE, VOLANTE, PAGINA 1 DIAGRAMMA DELLE PARTI")
-part-diagram-01-0110-05-2.webp "ASTON MARTIN DB9 (2017) PARTI AUSILIARIE, VOLANTE, PAGINA 2 DIAGRAMMA DELLE PARTI")
-part-diagram-01-0111-01.webp "ASTON MARTIN DB9 (2017) STRUTTURA DEL PARAURTI ANTERIORE, FILA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0111-11.webp "ASTON MARTIN DB9 (2017) STRUTTURA DEL PARAURTI ANTERIORE, FEDERALE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0112-01.webp "ASTON MARTIN DB9 (2017) STRUTTURA DEL PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0201-01.webp "ASTON MARTIN DB9 (2017) PANNELLO DI APERTURA DELLA GRIGLIA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0202-01.webp "ASTON MARTIN DB9 (2017) DIAGRAMMA DELLE PARTI DELLE ALI ANTERIORI")
-part-diagram-01-0203.webp "ASTON MARTIN DB9 (2017) COFANO E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0301-01.webp "ASTON MARTIN DB9 (2017) SCHEMA DELLE PARTI DEL GRUPPO PORTA ANTERIORE")
-part-diagram-01-0303-01.webp "ASTON MARTIN DB9 (2017) SCHEMA DELLE PARTI DEL COPERCHIO E DELLA CERNIERA DEL BAGAGLIAIO, COUPÉ")
-part-diagram-01-0303-02.webp "ASTON MARTIN DB9 (2017) COPERCHIO E CERNIERA DEL BAGAGLIAIO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0304-01.webp "ASTON MARTIN DB9 (2017) GRUPPO CERNIERA DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0308-05.webp "ASTON MARTIN DB9 (2017) PANNELLO APERTURA TETTO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0501-02.webp "ASTON MARTIN DB9 (2017) FINITURE DEL PIANO PRINCIPALE, GUIDA A DESTRA, B&O DIAGRAMMA DELLE PARTI")
-part-diagram-01-0501-03.webp "ASTON MARTIN DB9 (2017) FINITURE DEL PAVIMENTO PRINCIPALE, GUIDA A SINISTRA, B&O DIAGRAMMA DELLE PARTI")
-part-diagram-01-0501-34.webp "ASTON MARTIN DB9 (2017) FINITURE DEL PIANO PRINCIPALE, GUIDA A DESTRA, ALPINE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0501-35.webp "ASTON MARTIN DB9 (2017) FINITURE DEL PIANO PRINCIPALE, GUIDA A SINISTRA, ALPINE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0502-06.webp "ASTON MARTIN DB9 (2017) PASTIGLIE NVH, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0502-08.webp "ASTON MARTIN DB9 (2017) PASTIGLIE NVH, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0503-04.webp "ASTON MARTIN DB9 (2017) ASSEMBLEA DEL HEADLINER DIAGRAMMA DELLE PARTI")
-part-diagram-01-0504-06.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO DELLA TESTATA ANTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0504-06a.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO DELLA TESTATA ANTERIORE, COUPÉ, 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-01-0504-08.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO DELLA TESTATA ANTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0504-08a.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO TESTATA ANTERIORE, VOLANTE, 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-01-0506-01.webp "ASTON MARTIN DB9 (2017) VISIERE PARASOLE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0507-01.webp "ASTON MARTIN DB9 (2017) PANNELLO DI RIVESTIMENTO DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0510-01.webp "ASTON MARTIN DB9 (2017) RIFINITURE E ORNAMENTI DEL DAVANZALE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0511-04.webp "ASTON MARTIN DB9 (2017) PANNELLO DI RIVESTIMENTO DEL QUARTO POSTERIORE, 2+2 COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0511-05.webp "ASTON MARTIN DB9 (2017) PANNELLO DI RIVESTIMENTO DEL QUARTO POSTERIORE, 2+2 VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0511-16.webp "ASTON MARTIN DB9 (2017) PANNELLO DI RIVESTIMENTO DEL QUARTO POSTERIORE, 2+0 COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0512-01.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO DEL MONTANTE, INFERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0513-04.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO MONTANTE, SUPERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0513-05.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO DEL PILASTRO, SUPERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0514-04.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO POSTERIORE CABINA, 2+0 COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0515-04.webp "ASTON MARTIN DB9 (2017) PANNELLO DI RIVESTIMENTO DEL RIPIANO PORTAOGGETTI, 2+2 COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0515-16.webp "ASTON MARTIN DB9 (2017) PANNELLO DI RIVESTIMENTO DEL RIPIANO PORTAOGGETTI, 2+0 COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0516-04.webp "ASTON MARTIN DB9 (2017) PANNELLO DI RIVESTIMENTO DEL PORTELLONE POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0516-05.webp "ASTON MARTIN DB9 (2017) PANNELLO DI RIVESTIMENTO DEL PORTELLONE POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0517-05.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO DEL VANO DI CARICO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0517-16.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO DEL VANO DI CARICO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0520-05.webp "ASTON MARTIN DB9 (2017) RIVESTIMENTO APRIBILE DEL TETTO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0601-02.webp "ASTON MARTIN DB9 (2017) ISOLAMENTO TERMICO, ADATTABILITÀ AL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-01-0602-06.webp "ASTON MARTIN DB9 (2017) ISOLAMENTO ACUSTICO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0602-08.webp "ASTON MARTIN DB9 (2017) ISOLAMENTO ACUSTICO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0602-10.webp "ASTON MARTIN DB9 (2017) PASTIGLIE NVH, COUPÉ DIAGRAMMA DELLE PARTI")
