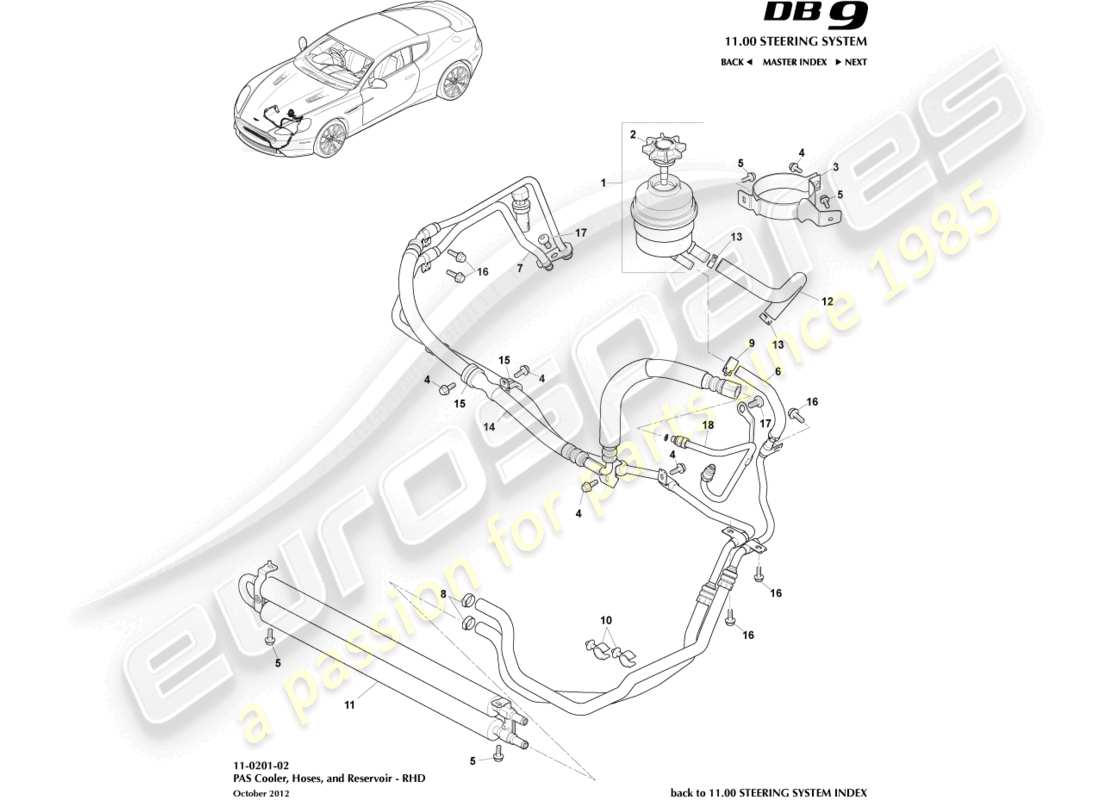

aston martin db9 (2016) tubi pas, guida a destra diagramma delle parti

11-0201-02 - Tubi PAS, guida a destra

Aston Martin DB9 (2016) PAS Hoses, RHD Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                      #
                                      Numero di parte
                                      Descrizione
                                      Chiave
                                      Prezzo
                                      # 1
                                      MPN: 4G43-3R700-AA
                                      GRUPPO SERBATOIO E TAPPO
                                      da £51,88
                                      da £51,88
                                      GRUPPO SERBATOIO E TAPPO Genuine Aston Martin - Nuovo (Per ordinare)
                                      GRUPPO SERBATOIO E TAPPO Genuine Aston Martin - Usato in magazzino
                                      # 2
                                      MPN: 4G43-34006-AA
                                      TAPPO, SERBATOIO PAS
                                      GRUPPO TAPPO SERBATOIO DEL SERVOSTERZO Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 3
                                      MPN: 4G43-3489-AD
                                      STAFFA SERBATOIO PAS
                                      da £14,29
                                      da £14,29
                                      MONTAGGIO STAFFA - PAS RES Genuine Aston Martin - Nuovo (Per ordinare)
                                      MONTAGGIO STAFFA - PAS RES Genuine Aston Martin - Usato in magazzino
                                      # 4
                                      MPN: 703203
                                      VITE, M6 X 20 FLANGIA
                                      da £0,47
                                      da £0,47
                                      VITE M6X20 FLNG ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                      BULLONE DI SUPPORTO RADIATORE INFERIORE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                      # 5
                                      MPN: 703265
                                      VITE, M6 X 16
                                      da £0,47
                                      da £0,47
                                      VITE M6X16 TESTA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 6
                                      MPN: CD33-3A713-AB
                                      TUBO DAL RAFFREDDATORE AL SERBATOIO
                                      da £153,40
                                      da £153,40
                                      TUBO AY-PWR STNG RTN Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 7
                                      MPN: CD33-3F558-BA
                                      TUBO DELLO STERZO AL RADIATORE
                                      da £113,17
                                      da £113,17
                                      TUBO ASY-P/STRG RTN Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 8
                                      MPN: 8D33-60155-AA
                                      MORSETTO TUBO PAS
                                      da £3,39
                                      da £3,39
                                      MORSETTO - TUBO PAS Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 9
                                      MPN: 701349
                                      MORSETTO, TUBO 20MM
                                      da £0,59
                                      da £0,59
                                      FASCETTA TUBO 20 DIAMETRO Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 10
                                      MPN: 4G43-6C727-AA
                                      CLIP, TUBO
                                      da £0,59
                                      da £0,59
                                      CLIP PIP OLIO RAFFREDD Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 11
                                      MPN: CD33-3D746-AA
                                      CIRCUITO DI RAFFREDDAMENTO, PAS
                                      da £312,17
                                      da £312,17
                                      RAFFREDDATORE ASY-PWR STNG Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 12
                                      MPN: DG43-3E525-AA
                                      TUBO, SERBATOIO PAS ALLA POMPA
                                      da £24,08
                                      da £24,08
                                      TUBO, SERBATOIO POMPA, ASPIRAZIONE Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 13
                                      MPN: 699545
                                      FASCETTA TUBO OETIKER
                                      da £1,83
                                      da £1,83
                                      FASCETTA Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 14
                                      MPN: 4G43-3A719-BE
                                      GRUPPO TUBO, POMPA PAS A STERZO
                                      da £307,49
                                      da £307,49
                                      PRESSA HOS-PWR STNG Genuine Aston Martin - Nuovo (Per ordinare)
                                      PRESSA HOS-PWR STNG Genuine Aston Martin - Usato in magazzino
                                      # 15
                                      MPN: 699711
                                      CLIP P, 23MM
                                      da £1,15
                                      da £1,15
                                      DIAMETRO CLIP 23X15XM6 Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 16
                                      MPN: 703121
                                      VITE, M8 X 20 FLANGIA
                                      da £0,47
                                      da £0,47
                                      VITE M8X20 FLANGIA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                      # 17
                                      MPN: 703141
                                      VITE, M8 X 16
                                      da £1,25
                                      da £1,25
                                      VITE M8X16 Genuine Aston Martin - Nuovo (Per ordinare)
                                      BULLONI SOTTOCOPERTA ANTERIORE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                      # 18
                                      MPN: DG43-3494-AA
                                      TUBO USCITA POMPA
                                      da £58,30
                                      da £58,30
                                      TUBO ASY-PWR STNG PMP Genuine Aston Martin - Nuovo (Per ordinare)
