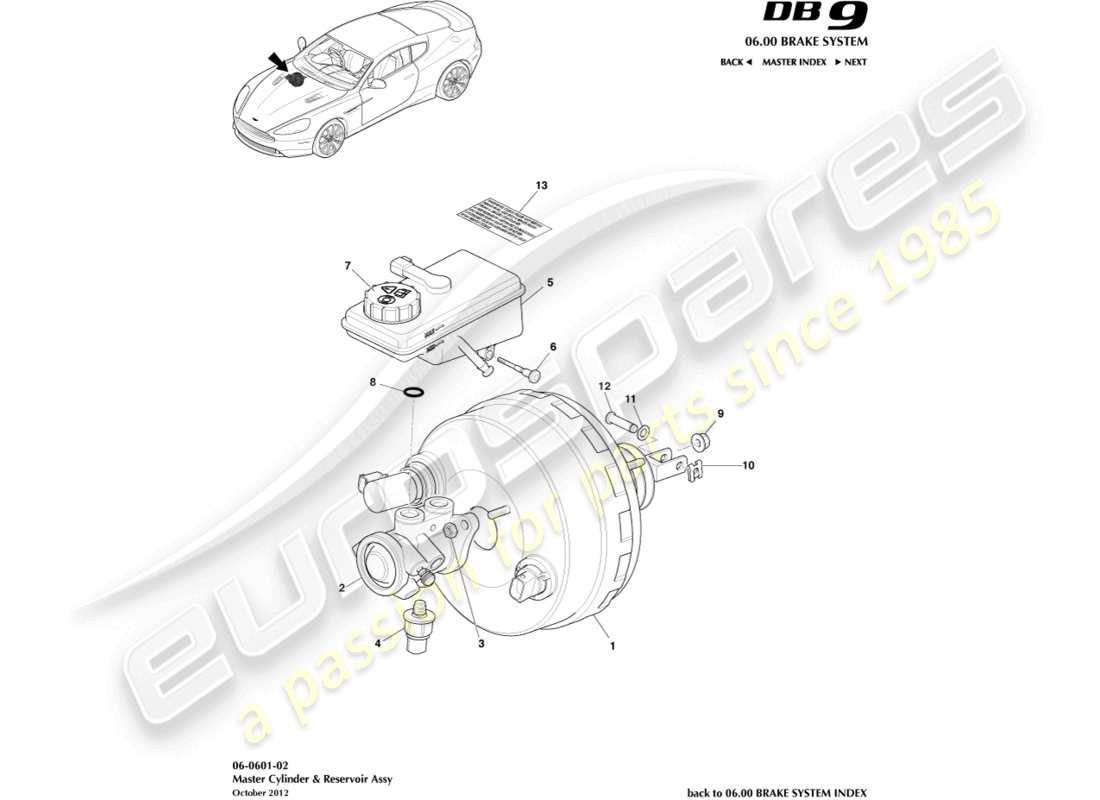

aston martin db9 (2014) cilindro principale e serbatoio diagramma delle parti

06-0601-02 - Cilindro principale e serbatoio

Aston Martin DB9 (2014) Master Cylinder & Reservoir Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                        #
                        Numero di parte
                        Descrizione
                        Chiave
                        Prezzo
                        # -
                        MPN: 4G43-2B195-BC
                        CILINDRO FRENANTE E DEPRESSIONE
                        Include gli elementi 1,2,3,5 e 8
                        CILINDRO FRENANTE E DEPRESSIONE Genuine Aston Martin - Nuovo (Per ordinare)
                        # 1
                        MPN: 4G43-2005-BB
                        KIT GRUPPO RINFORZATORE
                        da £570,29
                        da £570,29
                        Questa parte sostituisce il codice articolo 4G43-2005-AA che abbiamo in magazzino
                        KIT GRUPPO BOOSTER Genuine Aston Martin - Nuovo (Per ordinare)
                        # 2
                        MPN: 4G43-33-10211
                        GRUPPO POMPA FRENO
                        da £229,45
                        da £229,45
                        GRUPPO CILINDRO PRINCIPALE BR Genuine Aston Martin - Nuovo (Per ordinare)
                        GRUPPO CILINDRO PRINCIPALE BR Genuine Aston Martin - Usato in magazzino
                        # 3
                        MPN: 703978
                        DADO DI BLOCCAGGIO, M8
                        da £1,77
                        da £1,77
                        DADO DI BLOCCAGGIO Genuine Aston Martin - Nuovo (Per ordinare)
                        # 4
                        MPN: 4G43-33-10214
                        TRASDUTTORE PRESSIONE FRENO
                        da £58,04
                        da £58,04
                        TRASDUTTORE, PRESSIONE Genuine Aston Martin - Nuovo (Per ordinare)
                        TRASDUTTORE, PRESSIONE Genuine Aston Martin - Usato in magazzino
                        # 5
                        MPN: 4G43-33-10212
                        KIT SERBATOIO FRENO E TAPPO
                        da £88,33
                        da £88,33
                        BR SERBATOIO E TAPPO KT Genuine Aston Martin - Nuovo (Per ordinare)
                        BR SERBATOIO E TAPPO KT Genuine Aston Martin - Usato in magazzino
                        # 6
                        MPN: 4G43-33-10216
                        VITE SERBATOIO FRENO
                        da £4,53
                        da £4,53
                        VITE FERMO SERBATOIO Genuine Aston Martin - Nuovo (Per ordinare)
                        # 7
                        MPN: 4G43-33-10213
                        TAPPO SERBATOIO FRENO
                        da £15,15
                        da £15,15
                        TAPPO, SERBATOIO Genuine Aston Martin - Nuovo (Per ordinare)
                        TAPPO, SERBATOIO Genuine Aston Martin - Usato in magazzino
                        # 8
                        MPN: 4G43-33-10215
                        GUARNIZIONE, SERBATOIO DELLA CILINDRO FRENANTE
                        da £6,11
                        da £6,11
                        TAPPO SERBATOIO BR Genuine Aston Martin - Nuovo (Per ordinare)
                        # 9
                        MPN: 703216
                        Noce, M8
                        Confezione da 10
                        Noce, M8 Genuine Aston Martin - Nuovo (Per ordinare)
                        # 10
                        MPN: 6G33-27328-AA
                        CLIP, SICUREZZA, ALBERO NOM 5/16
                        da £0,47
                        da £0,47
                        CLIP SFTY ALBERO NOM Genuine Aston Martin - Nuovo (Per ordinare)
                        # 11
                        MPN: 704777
                        Rondella, M8, MOLLA ONDULATA
                        da £0,47
                        da £0,47
                        Rondella, MOLLA ONDULATA Genuine Aston Martin - Nuovo (Per ordinare)
                        # 12
                        MPN: 29-84879
                        PERNO, GIUNTO
                        da £9,86
                        da £9,86
                        PERNO DI GIUNTO Genuine Aston Martin - Nuovo (Per ordinare)
                        # 13
                        MPN: 4G43-2C378-AB
                        ETICHETTA POMPA FRENO
                        RIGA
                        da £8,08
                        da £8,08
                        ETICHETTA POMPA FRENO Genuine Aston Martin - Nuovo (Per ordinare)
                        # 13
                        MPN: 8G43-2C378-BA
                        ETICHETTA POMPA FRENO
                        Cina
                        da £9,52
                        da £9,52
                        ETICHETTA CILINDRO MAESTRO, CINA Genuine Aston Martin - Nuovo (Per ordinare)
                        # -
                        -
                        KIT SENSORE CORSA PEDALE
                        Non illustrato
                        # -
                        -
                        LIQUIDO FRENI, REACT DOT 4
