aston martin db9 (2012) console centrale, manuale, 08my diagramma delle parti

011202-B5 - Console centrale, manuale, 08MY

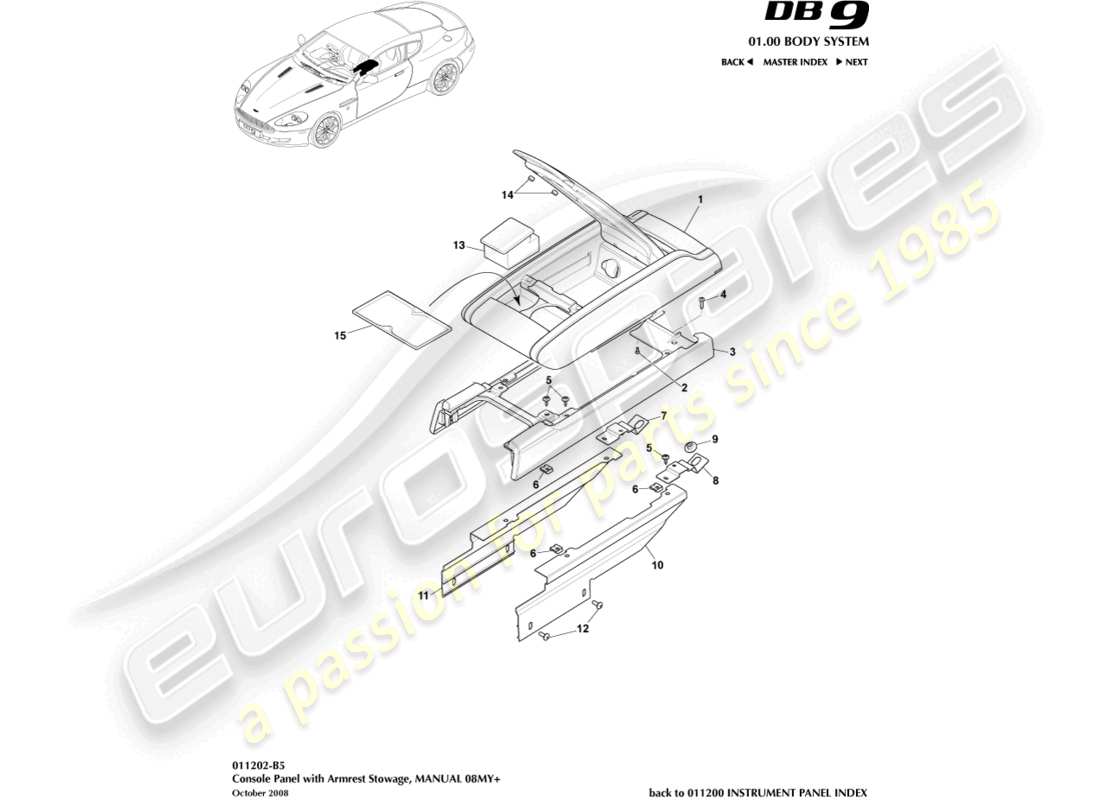

Aston Martin DB9 (2012) Centre Console, Manual, 08MY Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                            #
                            Numero di parte
                            Descrizione
                            Chiave
                            Prezzo
                            # 1
                            MPN: 8G43-045C76-AAW
                            GRUPPO IMBOTTITURA, BRACCIOLO, CON PORTABICCHIERE
                            da £1.510,04
                            da £1.510,04
                            GRUPPO IMBOTTITURA, BRACCIOLO, CON PORTABICCHIERE Genuine Aston Martin - Nuovo (Per ordinare)
                            # 1
                            MPN: 9G43-045C76-ABW
                            GRUPPO IMBOTTITURA, BRACCIOLO, CON PORTABICCHIERE
                            09MY
                            da £1.591,11
                            da £1.591,11
                            GRUPPO IMBOTTITURA, BRACCIOLO, CON PORTABICCHIERE Genuine Aston Martin - Nuovo (Per ordinare)
                            # 2
                            MPN: 703178
                            VITE, M4X8
                            da £0,47
                            da £0,47
                            M4 X 8MM FILETTO VITE Genuine Aston Martin - Nuovo (Per ordinare)
                            # 3
                            MPN: 8G43-67446-AAW
                            GRUPPO PANNELLO
                            MONTAGGIO PANNELLI Genuine Aston Martin - Nuovo (Per ordinare)
                            # 4
                            MPN: 701556
                            VITE, M5X16
                            VITE, M5X16 Genuine Aston Martin - Nuovo (Per ordinare)
                            # 5
                            MPN: 701157
                            VITE, 4.2X16
                            da £0,47
                            da £0,47
                            VITE, 4.2X16, TOCCA Genuine Aston Martin - Nuovo (Per ordinare)
                            # 6
                            MPN: 701448
                            DADO TIPO U
                            da £0,47
                            da £0,47
                            DADO 4.2 2.1-3.1 U TIPO Genuine Aston Martin - Nuovo (Per ordinare)
                            DADI SPLITTER Genuine Ferrari Parte - Nuovo (Per ordinare)
                            # 7
                            MPN: 8G43-13522-AA
                            staffa
                            da £5,56
                            da £5,56
                            STAFFA STWG CMPT MTNG Genuine Aston Martin - Nuovo (Per ordinare)
                            # 8
                            MPN: 8G43-13523-AA
                            staffa
                            da £5,56
                            da £5,56
                            STAFFA STWG CMPT MTNG Genuine Aston Martin - Nuovo (Per ordinare)
                            # 9
                            MPN: 701194
                            DADO E Rondella M6
                            da £0,47
                            da £0,47
                            DADO E RONDELLA M6 ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                            # 10
                            MPN: 4G43-043B05-AB
                            GRUPPO RINFORZO
                            da £19,65
                            da £19,65
                            GRUPPO DI RINFORZO PANNELLO CNSL Genuine Aston Martin - Nuovo (Per ordinare)
                            GRUPPO DI RINFORZO PANNELLO CNSL Genuine Aston Martin - Usato in magazzino
                            # 11
                            MPN: 4G43-043B04-AB
                            GRUPPO RINFORZO
                            da £19,65
                            da £19,65
                            GRUPPO DI RINFORZO PANNELLO CNSL Genuine Aston Martin - Nuovo (Per ordinare)
                            GRUPPO DI RINFORZO PANNELLO CNSL Genuine Aston Martin - Usato in magazzino
                            # 12
                            MPN: 703149
                            VITE, M6X16
                            da £0,47
                            da £0,47
                            VITE M6X16 PAN Genuine Aston Martin - Nuovo (Per ordinare)
                            # 13
                            MPN: 9G43-044J16-AAW
                            SUPPORTO, GOMITO
                            09MY
                            da £199,48
                            da £199,48
                            SUPPORTO, GOMITO Genuine Aston Martin - Nuovo (Per ordinare)
                            # 14
                            MPN: 8G43-23697-AA
                            MAGNETE E ANTIURTO
                            da £8,47
                            da £8,47
                            MAGNETE E ANTIURTO Genuine Aston Martin - Nuovo (Per ordinare)
                            # -
                            -
                            TAPPETINO, RIPIANO PER TELEFONO
