aston martin db9 (2011) assemblaggio dell'ala anteriore diagramma delle parti

010203-B1 - Assemblaggio dell'ala anteriore

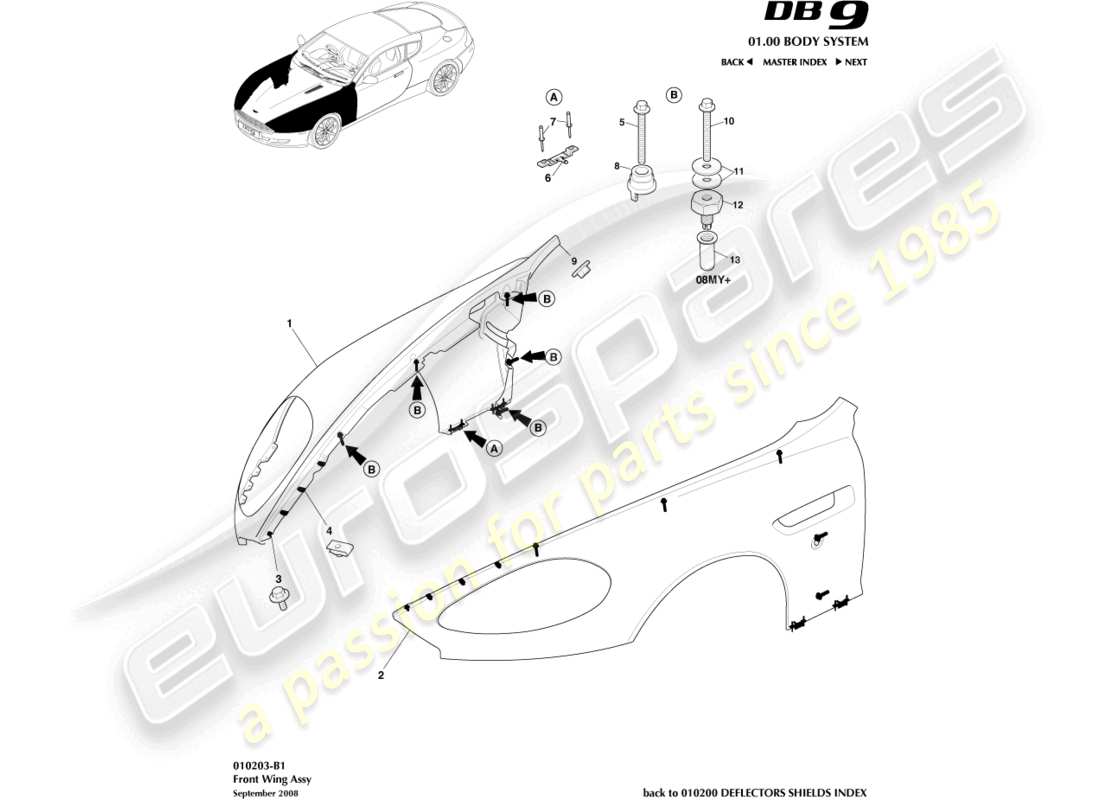

Aston Martin DB9 (2011) Front Wing Assembly Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
            #
            Numero di parte
            Descrizione
            Chiave
            Prezzo
            # 1
            MPN: 4G43-16005-1
            GRUPPO PANNELLO PARAFANGO ANTERIORE DESTRO
            da £825,23
            da £825,23
            Genuine Aston Martin (non più disponibile su ordinazione)
            GRUPPO PANNELLO PARAFANGO ANTERIORE DESTRO Genuine Aston Martin - Danneggiato in magazzino
            # 2
            MPN: 4G43-16006-1
            GRUPPO PANNELLO PARAFANGO ANTERIORE SX
            Superamento
            Superamento
            Genuine Aston Martin (non più disponibile su ordinazione)
            # 3
            MPN: 6G33-FA0115-AB-PK
            VITE/ Rondella, M6X21, PARAFANGO A GRIGLIA
            Confezione da 20
            da £12,00
            da £12,00
            Questa parte sostituisce il numero di parte 6G33-FA0115-AB
            SCREW-M6X20 PACCHETTO 20 Genuine Aston Martin - Nuovo (Per ordinare)
            # 4
            MPN: 703740
            DADO, M6 TIPO U
            da £2,17
            da £2,17
            NUT-M6X1.0 0.8-0.4 Genuine Aston Martin - Nuovo (Per ordinare)
            # 5
            MPN: 703196-PK
            BULLONE, FLG, M6X55
            07MY. Confezione da 10
            da £4,38
            da £4,38
            BOLT-M6X55 ESAGONALE (10) Genuine Aston Martin - Nuovo (Per ordinare)
            # 6
            MPN: 4G43-023A50-BA-PK
            CLIP PARAFANGO ESTERNI
            Confezione da 5
            CLIP DI MONTAGGIO SULLA SOGLIA Genuine Aston Martin - Nuovo (Per ordinare)
            # 7
            MPN: 701580-PK
            RIVETTO, TESTA CUPOLA, CLIP AL PANNELLO
            Confezione da 20
            da £6,28
            da £6,28
            TESTA CUPOLA DEL RIVETTO (20) Genuine Aston Martin - Nuovo (Per ordinare)
            # 8
            MPN: 4G43-C04545-A-PIA30
            DADO M8, TOLLERANZA
            07MY
            DADO M8, TOLLERANZA Genuine Aston Martin - Nuovo (Per ordinare)
            # -
            -
            PULSANTE DISTANZIATORE
            # 9
            MPN: 703612
            DADO E Rondella IMPERDIBILE
            da £0,47
            da £0,47
            DADO E WASHER-M6 ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
            # 10
            MPN: 703196-PK
            BULLONE, FLG, M6X55
            08MY. Confezione da 10
            da £4,38
            da £4,38
            BOLT-M6X55 ESAGONALE (10) Genuine Aston Martin - Nuovo (Per ordinare)
            # 11
            MPN: 697810-PK
            Rondella, M6X25 INOSSIDABILE NERA
            Confezione da 10
            Rondella M6X25MM, INOSSIDABILE Genuine Aston Martin - Nuovo (Per ordinare)
            # 12
            MPN: 4G43-E826280-BA-PK
            DADO M6, TOLLERANZA FLEXAX
            08MY. Confezione da 5
            da £11,44
            da £11,44
            M6 DADO-FLEXAX (5) Genuine Aston Martin - Nuovo (Per ordinare)
            # 13
            MPN: 6G33-46768-AA
            DADO RIV, M6/10L TESTA PIATTA 1.5-3MM
            08MY
            da £1,07
            da £1,07
            RIVNUT M6/M10L Genuine Aston Martin - Nuovo in magazzino
