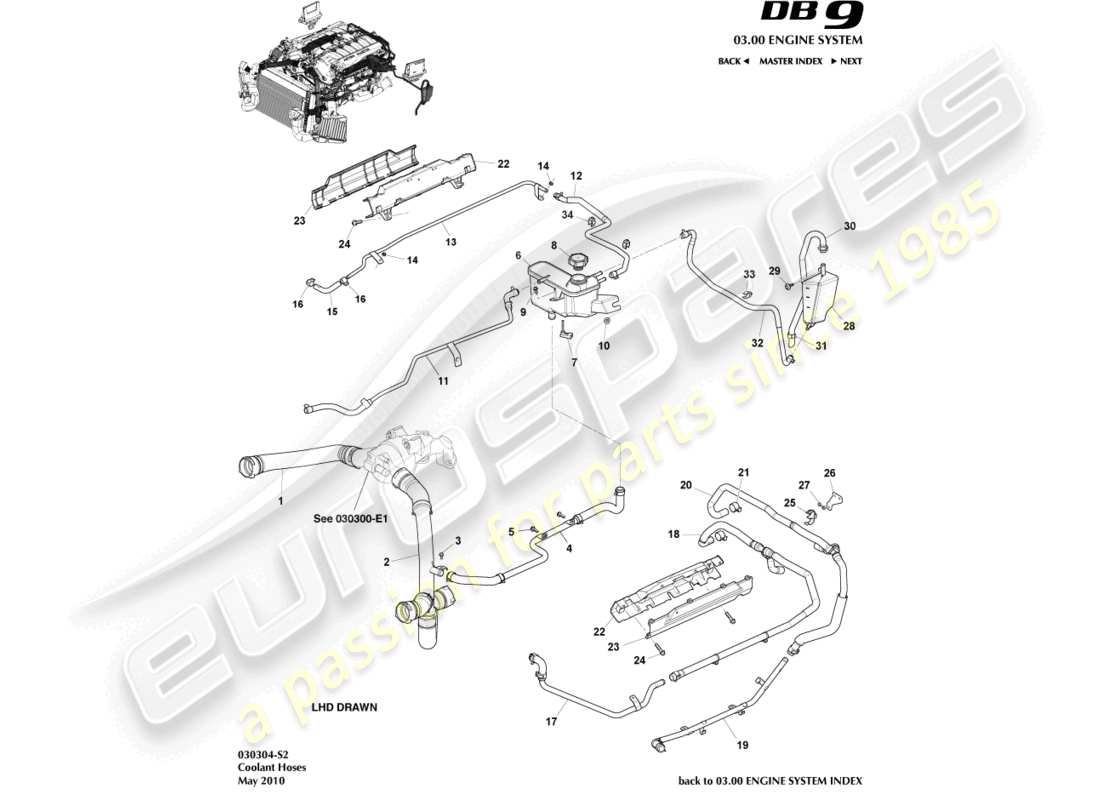

030304-S2 - Tubi e serbatoio del liquido di raffreddamento
Aston Martin DB9 (2010) Coolant Hoses & Reservoir Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 4G43-8333-AE
TUBO RADIATORE
07MY
da £38,42
da £38,42
# 1
MPN: 8D33-8333-AA
TUBO RADIATORE
08MY
da £72,77
da £72,77
# 2
MPN: 4G43-8555-GA
TUBO IN ACCIAIO, BYPASS ACQUA, NUDO
Fino a 08MY
da £336,50
da £336,50
# -
-
TUBO, ALLA POMPA DELL'ACQUA
Fino a 08MY
# -
-
TUBO, AL TERMOSTATO
Fino a 08MY
# -
-
TUBO,AL RADIATORE
Fino a 08MY
# -
-
MORSETTO, TUBO
Fino a 08MY
# -
-
GRUPPO TUBO, BYPASS ACQUA, TUBI INCL
08MY
Questa parte sostituisce il codice articolo 4G43-8555-GA che abbiamo in magazzino
# 3
MPN: 703264
VITE M6X14 ESAGONALE FLG HD
# 4
MPN: 4G43-8C350-AD
GRUPPO TUBO, SERBATOIO RAFFREDDAMENTO MOTORE
Fino a (V) A04068
da £20,51
da £20,51
# 4
MPN: 4G43-8C350-GA
GRUPPO TUBO, SERBATOIO RAFFREDDAMENTO MOTORE
da £59,83
da £59,83
# -
-
GRUPPO TUBO, VASO ESPANSIONE A BYPASS
# -
-
VITE M6
07MY
# 5
MPN: 703264
VITE M6X14 ESAGONALE FLG HD
08MY
# 6
MPN: 4G43-19B518-AC
MONTAGGIO SERBATOIO, ESPANSIONE
Fino a (V) A04068
Superamento
Superamento
# 6
MPN: 4G43-19B518-BC
MONTAGGIO SERBATOIO, ESPANSIONE
Superamento
Superamento
# 7
MPN: 1R12-37-10166
SENSORE VASO ESPANSIONE
da £46,34
da £46,34
# 8
MPN: 4G43-8101-BA
TAPPO VASO ESPANSIONE
Superamento
Superamento
# 9
MPN: 703264
VITE M6X14 ESAGONALE FLG HD
08MY
# 9
MPN: 700211
VITE M6X14 ESAGONALE FLG HD
07MY
# 10
MPN: 703612
DADO E Rondella M6
da £0,47
da £0,47
# 10
MPN: 4G43-8C363-AF
GRUPPO TUBO, RADIATORE AL SERBATOIO DI ALIMENTAZIONE
Fino a (V) A04068
# 11
MPN: 4G43-8C363-FB
GRUPPO TUBO, RADIATORE AL SERBATOIO DI ALIMENTAZIONE
# 12
MPN: 4G43-8063-AE
GRUPPO TUBO, RADIATORE AL SERBATOIO DI ALIMENTAZIONE
Fino a (V) A04068
da £52,26
da £52,26
# -
-
MORSETTO, FASCIA A MOLLA 17X15
# 13
MPN: 4G43-8003-AG
MONTAGGIO TUBI, SPURGO INCROCIATO
Fino a (V) A04068
# 13
MPN: 4G43-8003-BA
MONTAGGIO TUBI, SPURGO INCROCIATO
Fino a (V) A04068
# 13
MPN: 4G43-8003-EA
MONTAGGIO TUBI, SPURGO INCROCIATO
# 14
MPN: 702295
DADO, FLG, M5
da £0,47
da £0,47
# 15
MPN: 4G43-8003-CA
TUBO, SPURGO INCROCIATO SCATOLA TERMICA
da £40,85
da £40,85
# 16
MPN: 702904
MORSETTO
da £1,13
da £1,13
# 17
MPN: 4G43-8584-DB
TUBO ALIMENTAZIONE RISCALDATORE GRUPPO
Utilizza anche gli elementi 17a e 17b
da £52,85
da £52,85
# 17a
MPN: ED23-8A209-AA
TUBO TERMO SUPERIORE
Utilizza anche gli elementi 17 e 17b
da £222,16
da £222,16
# 17b
MPN: 702901
MORSETTO TUBO FLESSIBILE 23X15MM
Utilizza anche gli elementi 17 e 17a
da £1,23
da £1,23
# 17b
MPN: 4G43-18D334-BC
TUBO, INGRESSO RISCALDATORE, RHD
Fino a (V) A04068
da £37,75
da £37,75
# 17b
MPN: 4G43-18D334-AC
TUBO, INGRESSO RISCALDATORE, GUIDA A SINISTRA
Fino a (V) A04068
da £181,93
da £181,93
# 18
MPN: 4G43-18D334-AC
TUBO FLESS., INGRESSO SCALDABAGNO GRUPPO GUIDA A SINISTRA
da £181,93
da £181,93
# 18
MPN: 4G43-18D334-BC
TUBO FLESSIBILE ENTRATA SCALDABAGNO GRUPPO RHD
da £37,75
da £37,75
# -
-
GRUPPO TUBO USCITA SCALDABAGNO
Fino a (V) A04068
# 19
MPN: 4G43-18674-EB
GRUPPO TUBO USCITA SCALDABAGNO
# 19
MPN: 4G43-18D359-AC
TUBO, GRUPPO USCITA SCALDABAGNO, LHD
Fino a (V) A04068
da £123,46
da £123,46
# 19
MPN: 4G43-18D359-BC
TUBO FLESSIBILE, GRUPPO USCITA SCALDABAGNO, RHD
Fino a (V) A04068
da £14,80
da £14,80
# 20
MPN: 4G43-18D359-AC
TUBO, GRUPPO USCITA SCALDABAGNO, LHD
da £123,46
da £123,46
# 20
MPN: 4G43-18D359-BC
TUBO FLESSIBILE, GRUPPO USCITA SCALDABAGNO, RHD
da £14,80
da £14,80
# 21
MPN: 701335
MORSETTO, 20X15 FASCIA A MOLLA H.DUTY
da £0,67
da £0,67
# 21
MPN: 702901
MORSETTO, FASCIA A MOLLA 23X15
da £1,23
da £1,23
# 22
MPN: 4G43-4867-BC
GRUPPO COPERCHIO, INFERIORE
da £11,35
da £11,35
# 23
MPN: 4G43-6793-BB
COPERTURA, SUPERIORE
da £8,36
da £8,36
# 24
MPN: 700229
BULLONE, M8X35
da £0,47
da £0,47
# 25
MPN: 4G43-58-AA
CLIP, PIASTRA TUBO
da £13,24
da £13,24
# 26
MPN: AD43-2A155-AA
STAFFA FASCETTA PER TUBO
da £12,33
da £12,33
# 27
MPN: 701345
Noce, M6
# 28
MPN: 1R12-32-10271
GRUPPO SERBATOIO, TROPPO PIENO
Fino a (V) A04068
da £74,14
da £74,14
# 28
MPN: 6G33-TBD2-AA
GRUPPO SERBATOIO, TROPPO PIENO
da £17,87
da £17,87
# 28
MPN: 6G33-TBD2-BA
GRUPPO SERBATOIO, TROPPO PIENO
da £36,01
da £36,01
Questa parte sostituisce il codice articolo 6G33-TBD2-AA che abbiamo in magazzino
# -
-
TUBO DI RECUPERO
Fino a (V) A04068
# -
-
STAFFA SERBATOIO DI TROPPO PIENO
Fino a (V) A04068
# 29
MPN: 703734
VITE E Rondella M6X25 ESAGONALE HD
Serbatoio di troppopieno
da £0,73
da £0,73
# 30
MPN: 4G43-8N029-AE
TUBO, TROPPO PIENO RADIATORE
Fino a (V) A04068
# 30
MPN: 4G43-8N029-AG
TUBO, TROPPO PIENO RADIATORE
da £8,56
da £8,56
# 31
MPN: AD43-55-AA
CLIP, RAYMOND C 18
da £0,99
da £0,99
# 32
MPN: 4G43-8B081-AE
GRUPPO TUBO, SERBATOIO DI ALIMENTAZIONE RAD
Fino a (V) A04068
Superamento
Superamento
# 32
MPN: 4G43-8B081-AG
GRUPPO TUBO, SERBATOIO DI ALIMENTAZIONE RAD
da £17,05
da £17,05
# 32
MPN: AD43-8B081-AA
GRUPPO TUBO, SERBATOIO DI ALIMENTAZIONE RAD
da £43,52
da £43,52
# 33
MPN: 701181
CLIP 16X6.5X1.5
da £1,82
da £1,82
# 34
MPN: 701172
CLIP, APRIRE, INSERIRE 16X2.8-3.3
da £0,47
da £0,47
-part-diagram-030400-e1.webp "ASTON MARTIN DB9 (2010) RICARICA E CONTROLLO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-030500-e1.webp "ASTON MARTIN DB9 (2010) UNITÀ ACCESSORIA DIAGRAMMA DELLE PARTI")
-part-diagram-030600.webp "ASTON MARTIN DB9 (2010) MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-030700-e1.webp "ASTON MARTIN DB9 (2010) ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-030800-e1.webp "ASTON MARTIN DB9 (2010) CONTROLLO DELLE EMISSIONI DIAGRAMMA DELLE PARTI")
-part-diagram-030900-e1.webp "ASTON MARTIN DB9 (2010) TRENO DI VALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-031000-e1.webp "ASTON MARTIN DB9 (2010) SIGILLATURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-031100.webp "ASTON MARTIN DB9 (2010) CONVERSIONE DI POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-031200.webp "ASTON MARTIN DB9 (2010) RICARICA DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-031300-s1.webp "ASTON MARTIN DB9 (2010) EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-031400-e1.webp "ASTON MARTIN DB9 (2010) COLLETTORI DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-031401-d1.webp "ASTON MARTIN DB9 (2010) CONTROLLO ELETTRONICO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-031403-d1.webp "ASTON MARTIN DB9 (2010) SENSORE BAROMETRICO DIAGRAMMA DELLE PARTI")
-part-diagram-031800.webp "ASTON MARTIN DB9 (2010) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-031904.webp "ASTON MARTIN DB9 (2010) INTERRUTTORE PEDALE FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-040100-c1.webp "ASTON MARTIN DB9 (2010) GRUPPO SOSPENSIONE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040105-c1.webp "ASTON MARTIN DB9 (2010) BARRA STABILIZZATRICE ANTERIORE, DIAGRAMMA DELLE PARTI DELLA COUPÉ")
-part-diagram-040105-c2.webp "ASTON MARTIN DB9 (2010) BARRA STABILIZZATRICE ANTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-040200-c1.webp "ASTON MARTIN DB9 (2010) GRUPPO SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040205-c1.webp "ASTON MARTIN DB9 (2010) BARRA STABILIZZATRICE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-040300.webp "ASTON MARTIN DB9 (2010) MOLLA E AMMORTIZZATORE POSTERIORI, A 09MY DIAGRAMMA DELLE PARTI")
-part-diagram-040300-c1.webp "ASTON MARTIN DB9 (2010) MOLLA ANTERIORE E AMMORTIZZATORE, A 09MY DIAGRAMMA DELLE PARTI")
-part-diagram-040300-c2.webp "ASTON MARTIN DB9 (2010) MOLLA E AMMORTIZZATORE POSTERIORI, 09MY IN FUNZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-040300-c4.webp "ASTON MARTIN DB9 (2010) MOLLA E AMMORTIZZATORE ANTERIORI, 09MY IN POI DIAGRAMMA DELLE PARTI")
-part-diagram-040304-c1.webp "ASTON MARTIN DB9 (2010) COMANDI DELLO SMORZAMENTO DELL'AMMORTIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-040304-d1.webp "ASTON MARTIN DB9 (2010) MODULO DI SMORZAMENTO ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-040400.webp "ASTON MARTIN DB9 (2010) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-040401-c1.webp "ASTON MARTIN DB9 (2010) KIT PACCHETTO SPORTIVO, 2007 DIAGRAMMA DELLE PARTI")
-part-diagram-050100-w1.webp "ASTON MARTIN DB9 (2010) GRUPPO ALBERO DI TRASMISSIONE, MANUALE DIAGRAMMA DELLE PARTI")
-part-diagram-050100-w2.webp "ASTON MARTIN DB9 (2010) GRUPPO ALBERO DI TRASMISSIONE, AUTOMATICO DIAGRAMMA DELLE PARTI")
-part-diagram-050500.webp "ASTON MARTIN DB9 (2010) COMPLESSIVO SEMIALBERO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-060300-c1.webp "ASTON MARTIN DB9 (2010) SISTEMA FRENANTE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-060400-c1.webp "ASTON MARTIN DB9 (2010) SISTEMA FRENANTE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-060500-c2.webp "ASTON MARTIN DB9 (2010) FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-060600.webp "ASTON MARTIN DB9 (2010) GRUPPO ATTUATORE FRENO, MANUALE DIAGRAMMA DELLE PARTI")
-part-diagram-060600-c3.webp "ASTON MARTIN DB9 (2010) GRUPPO ATTUATORE FRENO, AUTOMATICO DIAGRAMMA DELLE PARTI")
-part-diagram-060603-c1.webp "ASTON MARTIN DB9 (2010) TUBI E TUBI FLESSIBILI DEI FRENI, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-060603-c2.webp "ASTON MARTIN DB9 (2010) TUBI E TUBI FLESSIBILI DEI FRENI, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-060604.webp "ASTON MARTIN DB9 (2010) INTERRUTTORE DELLA LAMPADA DI ARRESTO DIAGRAMMA DELLE PARTI")
-part-diagram-060700.webp "ASTON MARTIN DB9 (2010) GRUPPO FRENO DI POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-060900-c1.webp "ASTON MARTIN DB9 (2010) MODULO ANTIBLOCCAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-060901-c1.webp "ASTON MARTIN DB9 (2010) SENSORE ANTIBLOCCAGGIO E ROTAZIONE DELLE RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-070000-p1.webp "ASTON MARTIN DB9 (2010) CAMBIO, AUTOMATICO DIAGRAMMA DELLE PARTI")
-part-diagram-070000-p2.webp "ASTON MARTIN DB9 (2010) RAFFREDDAMENTO CAMBIO, AUTOMATICO DIAGRAMMA DELLE PARTI")
-part-diagram-070000-p3.webp "ASTON MARTIN DB9 (2010) DIFFERENZIALE DIAGRAMMA DELLE PARTI")
-part-diagram-070200.webp "ASTON MARTIN DB9 (2010) RAFFREDDAMENTO DEL CAMBIO, MANUALE DIAGRAMMA DELLE PARTI")
-part-diagram-070200-r1.webp "ASTON MARTIN DB9 (2010) RAFFREDDAMENTO DEL CAMBIO, MANUALE, 09MY DIAGRAMMA DELLE PARTI")
-part-diagram-070300-r1.webp "ASTON MARTIN DB9 (2010) CAMBIO, MANUALE DIAGRAMMA DELLE PARTI")
-part-diagram-070502.webp "ASTON MARTIN DB9 (2010) VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-070502-d1.webp "ASTON MARTIN DB9 (2010) INTERRUTTORI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-070502-d4.webp "ASTON MARTIN DB9 (2010) SHIFT TRAMITE INTERFACCIA WIRE DIAGRAMMA DELLE PARTI")
-part-diagram-070600-r1.webp "ASTON MARTIN DB9 (2010) GRUPPO LEVA DEL CAMBIO, MANUALE DIAGRAMMA DELLE PARTI")
-part-diagram-080000-r1.webp "ASTON MARTIN DB9 (2010) SISTEMA FRIZIONE, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-080000-r2.webp "ASTON MARTIN DB9 (2010) SISTEMA FRIZIONE, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-090000-s1.webp "ASTON MARTIN DB9 (2010) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-090400-s1.webp "ASTON MARTIN DB9 (2010) SOTTOSISTEMA SCUDO TERMICO DIAGRAMMA DELLE PARTI")
-part-diagram-100103-s1.webp "ASTON MARTIN DB9 (2010) TUBI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-100104-s1.webp "ASTON MARTIN DB9 (2010) TAPPO E TUBO DEL BOCCHETTONE DI RIFORNIMENTO CARBURANTE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-100104-s2.webp "ASTON MARTIN DB9 (2010) TAPPO E TUBO DEL BOCCHETTONE DI RIFORNIMENTO CARBURANTE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-100106-d1.webp "ASTON MARTIN DB9 (2010) MODULI POMPA CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-110200-c1.webp "ASTON MARTIN DB9 (2010) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-110203-c1.webp "ASTON MARTIN DB9 (2010) RADIATORE, TUBI FLESSIBILI E SERBATOIO, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-110203-c2.webp "ASTON MARTIN DB9 (2010) RADIATORE, TUBI FLESSIBILI E SERBATOIO, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-110400.webp "ASTON MARTIN DB9 (2010) MONTAGGIO PIANTONE STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-110502-d1.webp "ASTON MARTIN DB9 (2010) GRUPPO INTERRUTTORE DI ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-110600-b1.webp "ASTON MARTIN DB9 (2010) MONTAGGIO VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-110600-b3.webp "ASTON MARTIN DB9 (2010) VOLANTE, CRUISE CONTROL DIAGRAMMA DELLE PARTI")
-part-diagram-110602.webp "ASTON MARTIN DB9 (2010) INTERRUTTORE PIANTONE STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-120101.webp "ASTON MARTIN DB9 (2010) CONDOTTI DI ASPIRAZIONE DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-120102.webp "ASTON MARTIN DB9 (2010) COMPONENTI PER LA DISTRIBUZIONE DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-120103-b1.webp "ASTON MARTIN DB9 (2010) COMPONENTI PER L'ESTRAZIONE DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-120300.webp "ASTON MARTIN DB9 (2010) EVAPORATORE E RISCALDATORE DIAGRAMMA DELLE PARTI")
-part-diagram-120305-s1.webp "ASTON MARTIN DB9 (2010) LINEA DI ARIA CONDIZIONATA, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-120305-s2.webp "ASTON MARTIN DB9 (2010) LINEA DI ARIA CONDIZIONATA, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-120400.webp "ASTON MARTIN DB9 (2010) SENSORI DIAGRAMMA DELLE PARTI")
-part-diagram-130101.webp "ASTON MARTIN DB9 (2010) STRUMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-130600-d1.webp "ASTON MARTIN DB9 (2010) SISTEMA DEL CORNO DIAGRAMMA DELLE PARTI")
-part-diagram-131301-d1.webp "ASTON MARTIN DB9 (2010) SENSORI DI PARCHEGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-140101-d1.webp "ASTON MARTIN DB9 (2010) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-140101-d2.webp "ASTON MARTIN DB9 (2010) INTERRUTTORE DI SPEGNIMENTO DELLA BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-140101-d3.webp "ASTON MARTIN DB9 (2010) KIT CONDIZIONATORE BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-140102-b1.webp "ASTON MARTIN DB9 (2010) MANTENIMENTO DELLA BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-140103-d2.webp "ASTON MARTIN DB9 (2010) CAVI DELLA BATTERIA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-140103-d3.webp "ASTON MARTIN DB9 (2010) CAVI BATTERIA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-150103-d1.webp "ASTON MARTIN DB9 (2010) AMPLIFICATORI, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-150103-d2.webp "ASTON MARTIN DB9 (2010) AMPLIFICATORI, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-150103-d3.webp "ASTON MARTIN DB9 (2010) AMPLIFICATORI PREMIUM, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-150103-d4.webp "ASTON MARTIN DB9 (2010) AMPLIFICATORI PREMIUM, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-150104-d1.webp "ASTON MARTIN DB9 (2010) PILA CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-150104-d2.webp "ASTON MARTIN DB9 (2010) PILA CENTRALE, 09MY DIAGRAMMA DELLE PARTI")
-part-diagram-150108-d1.webp "ASTON MARTIN DB9 (2010) MEDIA PLAYER DIAGRAMMA DELLE PARTI")
-part-diagram-150108-d3.webp "ASTON MARTIN DB9 (2010) MP3 MULTIMEDIALE DIAGRAMMA DELLE PARTI")
-part-diagram-150204-d1.webp "ASTON MARTIN DB9 (2010) ANTENNA ELETTRONICA DIAGRAMMA DELLE PARTI")
-part-diagram-150204-d2.webp "ASTON MARTIN DB9 (2010) ANTENNA ELETTRONICA, 08MY DIAGRAMMA DELLE PARTI")
-part-diagram-150204-d3.webp "ASTON MARTIN DB9 (2010) ANTENNA ELETTRONICA, PARABREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-150204-d4.webp "ASTON MARTIN DB9 (2010) ANTENNA ELETTRONICA, 09MY DIAGRAMMA DELLE PARTI")
-part-diagram-150301-d1.webp "ASTON MARTIN DB9 (2010) ALTOPARLANTE, BASE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-150301-d2.webp "ASTON MARTIN DB9 (2010) ALTOPARLANTE, BASE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-150301-d5.webp "ASTON MARTIN DB9 (2010) ALTOPARLANTI, 07MY, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-150301-d6.webp "ASTON MARTIN DB9 (2010) RELATORI, 07MY, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-150301-d7.webp "ASTON MARTIN DB9 (2010) ALTOPARLANTE, PREMIUM, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-150301-d8.webp "ASTON MARTIN DB9 (2010) ALTOPARLANTE, PREMIUM, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-160000-s1.webp "ASTON MARTIN DB9 (2010) DISTRIBUZIONE SOTTOVUOTO DIAGRAMMA DELLE PARTI")
-part-diagram-160200.webp "ASTON MARTIN DB9 (2010) SOTTOSISTEMA DI DISTRIBUZIONE DEL VUOTO DIAGRAMMA DELLE PARTI")
-part-diagram-170101-d1.webp "ASTON MARTIN DB9 (2010) FARI DIAGRAMMA DELLE PARTI")
-part-diagram-170102-d1.webp "ASTON MARTIN DB9 (2010) RIPETITORI LATERALI DIAGRAMMA DELLE PARTI")
-part-diagram-170105-d1.webp "ASTON MARTIN DB9 (2010) INDICATORI DEL LATO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-170202-d2.webp "ASTON MARTIN DB9 (2010) ILLUMINAZIONE DI CORTESIA DIAGRAMMA DELLE PARTI")
-part-diagram-170301-d1.webp "ASTON MARTIN DB9 (2010) LUCI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-170301-d2.webp "ASTON MARTIN DB9 (2010) LUCE STOP MONTATA IN ALTO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-170301-d3.webp "ASTON MARTIN DB9 (2010) LUCE STOP MONTATA IN ALTO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-170305-d1.webp "ASTON MARTIN DB9 (2010) INDICATORI LATERALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-170306-d1.webp "ASTON MARTIN DB9 (2010) CATARIFRANGENTI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-170308.webp "ASTON MARTIN DB9 (2010) LUCI TARGA DIAGRAMMA DELLE PARTI")
-part-diagram-170401-b1.webp "ASTON MARTIN DB9 (2010) LIVELLAMENTO DEI FARI DIAGRAMMA DELLE PARTI")
-part-diagram-170401-d1.webp "ASTON MARTIN DB9 (2010) CONTROLLER LIVELLAMENTO FARI DIAGRAMMA DELLE PARTI")
-part-diagram-170501-d2.webp "ASTON MARTIN DB9 (2010) INTERRUTTORE DI ILLUMINAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-180101-d1.webp "ASTON MARTIN DB9 (2010) CABLAGGIO DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-180101-d3.webp "ASTON MARTIN DB9 (2010) CABLAGGIO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-180102.webp "ASTON MARTIN DB9 (2010) CABLAGGIO IP DIAGRAMMA DELLE PARTI")
-part-diagram-180102-d5.webp "ASTON MARTIN DB9 (2010) CABLAGGIO IP, B&O DIAGRAMMA DELLE PARTI")
-part-diagram-180103.webp "ASTON MARTIN DB9 (2010) CABLAGGIO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-180103-d1.webp "ASTON MARTIN DB9 (2010) IMBRACATURA DIAGRAMMA DELLE PARTI")
-part-diagram-180103-d2.webp "ASTON MARTIN DB9 (2010) CABLAGGIO DELL'ESTREMITÀ POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-180103-d3.webp "ASTON MARTIN DB9 (2010) IMBRACATURA PER STIVALI DIAGRAMMA DELLE PARTI")
-part-diagram-180106.webp "ASTON MARTIN DB9 (2010) PANNELLI FUSIBILI DIAGRAMMA DELLE PARTI")
-part-diagram-180401.webp "ASTON MARTIN DB9 (2010) PRESA AUSILIARIA DIAGRAMMA DELLE PARTI")
-part-diagram-190101-d2.webp "ASTON MARTIN DB9 (2010) LOCALIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-190102.webp "ASTON MARTIN DB9 (2010) SENSORI E INTERRUTTORI ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-190103-d1.webp "ASTON MARTIN DB9 (2010) SIRENA DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-190202.webp "ASTON MARTIN DB9 (2010) RKE DIAGRAMMA DELLE PARTI")
-part-diagram-190600-d1.webp "ASTON MARTIN DB9 (2010) SOTTOSISTEMA DI CONTROLLO VOCALE DIAGRAMMA DELLE PARTI")
-part-diagram-190701-10.webp "ASTON MARTIN DB9 (2010) NAVIGATORE SATELLITARE, COUPÉ, VERSO 09MY DIAGRAMMA DELLE PARTI")
-part-diagram-190701-20.webp "ASTON MARTIN DB9 (2010) NAVIGATORE SATELLITARE, VOLANTE, VERSO 09MY DIAGRAMMA DELLE PARTI")
-part-diagram-190701-30.webp "ASTON MARTIN DB9 (2010) NAVIGATORE SATELLITARE, DA 09MY A 12MY DIAGRAMMA DELLE PARTI")
-part-diagram-190701-40.webp "ASTON MARTIN DB9 (2010) SABATO VAN, 12MY IN POI DIAGRAMMA DELLE PARTI")
-part-diagram-190703-10.webp "ASTON MARTIN DB9 (2010) DISPLAY DEL NAVIGATORE SATELLITARE, VERSO 12MY DIAGRAMMA DELLE PARTI")
-part-diagram-190703-20.webp "ASTON MARTIN DB9 (2010) DISPLAY DEL NAVIGATORE SATELLITARE, 12MY ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-190705-d1.webp "ASTON MARTIN DB9 (2010) SINTONIZZATORE GPS, SU 09MY DIAGRAMMA DELLE PARTI")
-part-diagram-190706-d1.webp "ASTON MARTIN DB9 (2010) ANTENNA GPS, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-190706-d2.webp "ASTON MARTIN DB9 (2010) ANTENNA GPS, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-190800.webp "ASTON MARTIN DB9 (2010) SOTTOSISTEMA TELEFONICO CALLULARE DIAGRAMMA DELLE PARTI")
-part-diagram-190801.webp "ASTON MARTIN DB9 (2010) SOTTOSISTEMA BLUETOOTH DIAGRAMMA DELLE PARTI")
-part-diagram-191001.webp "ASTON MARTIN DB9 (2010) CONTROLLO MULTIFUNZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-191001-b1.webp "ASTON MARTIN DB9 (2010) MODULO PRESSIONE PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-191001-d3.webp "ASTON MARTIN DB9 (2010) MODULO PRESSIONE PNEUMATICI, 11MY DIAGRAMMA DELLE PARTI")
-part-diagram-200002.webp "ASTON MARTIN DB9 (2010) ETICHETTE SOTTOCOFANO DIAGRAMMA DELLE PARTI")
-part-diagram-000101.webp "ASTON MARTIN DB9 (2010) ETICHETTE ESTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-000101-s1.webp "ASTON MARTIN DB9 (2010) COMPLESSIVO SERBATOIO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-000102.webp "ASTON MARTIN DB9 (2010) ETICHETTE INTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-000200-c1.webp "ASTON MARTIN DB9 (2010) ATTREZZATURE DI EMERGENZA DIAGRAMMA DELLE PARTI")
-part-diagram-000301-g4.webp "ASTON MARTIN DB9 (2010) GUIDA PER I PROPRIETARI DIAGRAMMA DELLE PARTI")
-part-diagram-010100-b1.webp "ASTON MARTIN DB9 (2010) CARROZZERIA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010100-b2.webp "ASTON MARTIN DB9 (2010) CARROZZERIA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010101-b1.webp "ASTON MARTIN DB9 (2010) COMPONENTI DELLA CARROZZERIA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010101-b2.webp "ASTON MARTIN DB9 (2010) COMPONENTI DELLA CARROZZERIA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010101-b81.webp "ASTON MARTIN DB9 (2010) SOTTOSCOCCA DIAGRAMMA DELLE PARTI")
-part-diagram-010101-b82.webp "ASTON MARTIN DB9 (2010) SOTTOSCOCCA POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010101-b83.webp "ASTON MARTIN DB9 (2010) SOTTOSCOCCA POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010102-b81.webp "ASTON MARTIN DB9 (2010) CRUSCOTTO E COFANO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010102-b84.webp "ASTON MARTIN DB9 (2010) CORPO DASH E CAPPUCCIO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010103-b1.webp "ASTON MARTIN DB9 (2010) TETTO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010103-b2.webp "ASTON MARTIN DB9 (2010) PARABREZZA, ESTERNO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010104-b1.webp "ASTON MARTIN DB9 (2010) PANNELLO LATERALE DELLA CARROZZERIA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010104-b2.webp "ASTON MARTIN DB9 (2010) PANNELLO LATO CARROZZERIA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010106-b3.webp "ASTON MARTIN DB9 (2010) CARROZZERIA PARTE POSTERIORE IN MATERIALE COMPOSITO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010106-b4.webp "ASTON MARTIN DB9 (2010) CARROZZERIA PARTE POSTERIORE IN COMPOSITO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010106-b81.webp "ASTON MARTIN DB9 (2010) CARROZZERIA RER END, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010106-b82.webp "ASTON MARTIN DB9 (2010) ESTREMITÀ POSTERIORE DEL CORPO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010107-b1.webp "ASTON MARTIN DB9 (2010) PASSARUOTA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-010107-c1.webp "ASTON MARTIN DB9 (2010) PROTEZIONI SOTTOSCOCCA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-010108-b2.webp "ASTON MARTIN DB9 (2010) STRUTTURA EV, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010108-b4.webp "ASTON MARTIN DB9 (2010) STRUTTURA EV, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010202.webp "ASTON MARTIN DB9 (2010) PANNELLO DI APERTURA DELLA GRIGLIA DIAGRAMMA DELLE PARTI")
-part-diagram-010203-b1.webp "ASTON MARTIN DB9 (2010) ASSEMBLAGGIO DELL'ALA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010204-b1.webp "ASTON MARTIN DB9 (2010) PASSARUOTA ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-010204-b2.webp "ASTON MARTIN DB9 (2010) DIVISORE, GRIGLIA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010205-b1.webp "ASTON MARTIN DB9 (2010) COFANO E MONTAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-010207-b1.webp "ASTON MARTIN DB9 (2010) SOTTOSCUDO ANTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010207-b2.webp "ASTON MARTIN DB9 (2010) SOTTOSCUDO ANTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010301-b1.webp "ASTON MARTIN DB9 (2010) PORTE LATERALI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-010301-g1.webp "ASTON MARTIN DB9 (2010) CARDINI DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-010303-b1.webp "ASTON MARTIN DB9 (2010) COFANO DEL BAGAGLIAIO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010303-b2.webp "ASTON MARTIN DB9 (2010) COPERCHIO DEL BAGAGLIAIO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010501.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO DEL PAVIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-010501-b3.webp "ASTON MARTIN DB9 (2010) FINITURE INTERNE AUSILIARIE DIAGRAMMA DELLE PARTI")
-part-diagram-010501-b5.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO DEL PAVIMENTO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010502.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO LATERALE DEL CAPPUCCIO, INFERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b1.webp "ASTON MARTIN DB9 (2010) ASS. HEADLINER DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b2.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO DELLA TESTATA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b6.webp "ASTON MARTIN DB9 (2010) RIFINITURA DELLA TESTATA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010503-b8.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO DEL PILASTRO, SUPERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010504.webp "ASTON MARTIN DB9 (2010) PARASOLE DIAGRAMMA DELLE PARTI")
-part-diagram-010505-b1.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-010507-b1.webp "ASTON MARTIN DB9 (2010) FINITURE LATERALI DELLA CARROZZERIA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010507-b2.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO MONTANTE, SUPERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010507-b3.webp "ASTON MARTIN DB9 (2010) FINITURA LATERALE LATERALE DEL CORPO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010508-b2.webp "ASTON MARTIN DB9 (2010) GRUPPO VASSOIO PORTAPACCHI DIAGRAMMA DELLE PARTI")
-part-diagram-010508-b3.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO DELLA PARTE POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010508-b5.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO PER L'APERTURA DEL TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-010508-b8.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO DELLA PARTE POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010601-b2.webp "ASTON MARTIN DB9 (2010) ISOLAMENTO ACUSTICO DEL PAVIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-010601-b4.webp "ASTON MARTIN DB9 (2010) ISOLAMENTO ACUSTICO, COMP. MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-010601-b6.webp "ASTON MARTIN DB9 (2010) CUSCINETTI SONORI ANTI-CAN DIAGRAMMA DELLE PARTI")
-part-diagram-010601-b8.webp "ASTON MARTIN DB9 (2010) ISOLAMENTO DELLA CARROZZERIA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010702-b1.webp "ASTON MARTIN DB9 (2010) GUARNIZIONI DINAMICHE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010702-b2.webp "ASTON MARTIN DB9 (2010) GUARNIZIONI DINAMICHE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010703-b1.webp "ASTON MARTIN DB9 (2010) TENUTA MORBIDA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010703-b3.webp "ASTON MARTIN DB9 (2010) SIGILLATURA MORBIDA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010706-b1.webp "ASTON MARTIN DB9 (2010) COPERTURA PLENARIA DIAGRAMMA DELLE PARTI")
-part-diagram-010707-b1.webp "ASTON MARTIN DB9 (2010) SCUDI D'ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-010801.webp "ASTON MARTIN DB9 (2010) GRIGLIA DEL RADIATORE DIAGRAMMA DELLE PARTI")
-part-diagram-010801-b1.webp "ASTON MARTIN DB9 (2010) GRIGLIA DEL RADIATORE, 09MY DIAGRAMMA DELLE PARTI")
-part-diagram-010802-b1.webp "ASTON MARTIN DB9 (2010) FINITURA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-010804-b2.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO DEL TETTO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010805-b1.webp "ASTON MARTIN DB9 (2010) CARROZZERIA E FINITURE LATERALI, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010805-b2.webp "ASTON MARTIN DB9 (2010) CARROZZERIA E FINITURE LATERALI, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010805-b5.webp "ASTON MARTIN DB9 (2010) GUARDIA SASSOPIENO DIAGRAMMA DELLE PARTI")
-part-diagram-010806-b1.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO DELLA PARTE POSTERIORE DELLA CARROZZERIA DIAGRAMMA DELLE PARTI")
-part-diagram-010807-b1.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO DEL COPERCHIO DEL BAGAGLIAIO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010807-b2.webp "ASTON MARTIN DB9 (2010) RIVESTIMENTO DEL COPERCHIO DEL BAGAGLIAIO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010901-b1.webp "ASTON MARTIN DB9 (2010) SPECCHIO INTERNO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-010901-b3.webp "ASTON MARTIN DB9 (2010) SPECCHIO INTERNO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010901-d1.webp "ASTON MARTIN DB9 (2010) SPECCHIO INTERNO, CROMATICO, GDO DIAGRAMMA DELLE PARTI")
-part-diagram-010904.webp "ASTON MARTIN DB9 (2010) SPECCHIETTI RETROVISORI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-010904-b1.webp "ASTON MARTIN DB9 (2010) SPECCHIETTI RETROVISORI ESTERNI 09MY DIAGRAMMA DELLE PARTI")
-part-diagram-011000-b1.webp "ASTON MARTIN DB9 (2010) DAL SEDILE ANTERIORE A (V) A09109 DIAGRAMMA DELLE PARTI")
-part-diagram-011001-b2.webp "ASTON MARTIN DB9 (2010) SEDILE ANTERIORE DA (V) A09110 DIAGRAMMA DELLE PARTI")
-part-diagram-011003-b3.webp "ASTON MARTIN DB9 (2010) SEDILE POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-011003-b4.webp "ASTON MARTIN DB9 (2010) SEDILE POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-011009-d1.webp "ASTON MARTIN DB9 (2010) REGOLAZIONE DEL SEDILE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011101-b1.webp "ASTON MARTIN DB9 (2010) PARABREZZA, NON RISCALDATO DIAGRAMMA DELLE PARTI")
-part-diagram-011102-b1.webp "ASTON MARTIN DB9 (2010) PARABREZZA, RISCALDATO DIAGRAMMA DELLE PARTI")
-part-diagram-011103-b1.webp "ASTON MARTIN DB9 (2010) VETRO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-011104-b1.webp "ASTON MARTIN DB9 (2010) VETRO DEL QUARTO POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-011104-b2.webp "ASTON MARTIN DB9 (2010) VETRO DEL QUARTO POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-011106-b1.webp "ASTON MARTIN DB9 (2010) PARABREZZA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011108-b1.webp "ASTON MARTIN DB9 (2010) ALZACRISTALLI PER PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-011108-b2.webp "ASTON MARTIN DB9 (2010) REGOLATORI DEL QUARTO POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-011109-d1.webp "ASTON MARTIN DB9 (2010) CONTROLLER BLOCCO FINESTRA/SPECCHIO DIAGRAMMA DELLE PARTI")
-part-diagram-011201.webp "ASTON MARTIN DB9 (2010) STACK CENTRALE DEL QUADRO STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b2.webp "ASTON MARTIN DB9 (2010) PANNELLO STRUMENTI, PELLE DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b5.webp "ASTON MARTIN DB9 (2010) PANNELLO STRUMENTI, PELLE, B&O DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b6.webp "ASTON MARTIN DB9 (2010) TRAVERSA IP DIAGRAMMA DELLE PARTI")
-part-diagram-011201-b7.webp "ASTON MARTIN DB9 (2010) SOTTOSTRUTTURA IP DIAGRAMMA DELLE PARTI")
-part-diagram-011201-d1.webp "ASTON MARTIN DB9 (2010) INTERRUTTORE DEL VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-011201-e1.webp "ASTON MARTIN DB9 (2010) STAFFE DA CCB A BIW DIAGRAMMA DELLE PARTI")
-part-diagram-011202-b1.webp "ASTON MARTIN DB9 (2010) CONSOLE POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-011202-b2.webp "ASTON MARTIN DB9 (2010) CONSOLLE POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-011202-b4.webp "ASTON MARTIN DB9 (2010) CONSOLE CENTRALE, MANUALE DIAGRAMMA DELLE PARTI")
-part-diagram-011202-b5.webp "ASTON MARTIN DB9 (2010) CONSOLE CENTRALE, MANUALE, 08MY DIAGRAMMA DELLE PARTI")
-part-diagram-011202-b6.webp "ASTON MARTIN DB9 (2010) CONSOLE ANTERIORE, AUTOMATICA, 09MY DIAGRAMMA DELLE PARTI")
-part-diagram-011202-b9.webp "ASTON MARTIN DB9 (2010) CONSOLE ANTERIORE, MANUALE, 09MY DIAGRAMMA DELLE PARTI")
-part-diagram-011202-d1.webp "ASTON MARTIN DB9 (2010) INTERRUTTORI DI CONSOLE DIAGRAMMA DELLE PARTI")
-part-diagram-011401.webp "ASTON MARTIN DB9 (2010) SET DI SERRATURE E CHIAVI DIAGRAMMA DELLE PARTI")
-part-diagram-011401-b1.webp "ASTON MARTIN DB9 (2010) TRASMETTITORE, RKE DIAGRAMMA DELLE PARTI")
-part-diagram-011401-b2.webp "ASTON MARTIN DB9 (2010) MODULO DI AVVIO/ARRESTO DIAGRAMMA DELLE PARTI")
-part-diagram-011403-b1.webp "ASTON MARTIN DB9 (2010) SISTEMA DI CHIUSURA DEL COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-011404-b1.webp "ASTON MARTIN DB9 (2010) CHIUSURA DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011404-b3.webp "ASTON MARTIN DB9 (2010) MANIGLIA DI MONTAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-011405-b1.webp "ASTON MARTIN DB9 (2010) SISTEMA DI CHIUSURA DEL BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-011409-b1.webp "ASTON MARTIN DB9 (2010) TELECOMANDO PER ACCESSO SENZA CHIAVE DIAGRAMMA DELLE PARTI")
-part-diagram-011410-b1.webp "ASTON MARTIN DB9 (2010) MECCANISMO DI RIFORNIMENTO CARBURANTE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-011410-b2.webp "ASTON MARTIN DB9 (2010) MECCANISMO DI RIFORNIMENTO CARBURANTE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-011410-d2.webp "ASTON MARTIN DB9 (2010) INTERRUTTORE DI RILASCIO DEL BOCCHETTONE DI RIFORNIMENTO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-011411-b1.webp "ASTON MARTIN DB9 (2010) SISTEMA DI CHIUSURA DEL TONNEAU DIAGRAMMA DELLE PARTI")
-part-diagram-011601.webp "ASTON MARTIN DB9 (2010) GRUPPO SPAZZOLA TERGICRISTALLO DIAGRAMMA DELLE PARTI")
-part-diagram-011601-b2.webp "ASTON MARTIN DB9 (2010) GRUPPO SPAZZOLA TERGICRISTALLO, 12MY DIAGRAMMA DELLE PARTI")
-part-diagram-011602-b2.webp "ASTON MARTIN DB9 (2010) GRUPPO COLLEGAMENTO TERGICRISTALLO DIAGRAMMA DELLE PARTI")
-part-diagram-01-1604-10.webp "ASTON MARTIN DB9 (2010) RONDELLA RONDELLA DIAGRAMMA DELLE PARTI")
-part-diagram-01-1604-20.webp "ASTON MARTIN DB9 (2010) LAVAGGIO DEL PARABREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-011604-30.webp "ASTON MARTIN DB9 (2010) LAVAGGIO DEI FARI DIAGRAMMA DELLE PARTI")
-part-diagram-011702-b3.webp "ASTON MARTIN DB9 (2010) ASSEMBLAGGIO TETTO VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-011702-b4.webp "ASTON MARTIN DB9 (2010) ASSEMBLAGGIO DEL TETTO VOLANTE, 9.5MY IN POI DIAGRAMMA DELLE PARTI")
-part-diagram-011702-b6.webp "ASTON MARTIN DB9 (2010) STAMPAGGIO DELLA GUARNIZIONE SUPERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011703-b1.webp "ASTON MARTIN DB9 (2010) PANNELLO DI APERTURA DEL TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b1.webp "ASTON MARTIN DB9 (2010) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b2.webp "ASTON MARTIN DB9 (2010) ARMATURA DEL PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011901-b3.webp "ASTON MARTIN DB9 (2010) ISOLATORE DEL PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011902-b1.webp "ASTON MARTIN DB9 (2010) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011902-b2.webp "ASTON MARTIN DB9 (2010) ARMATURA DEL PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-011904-b1.webp "ASTON MARTIN DB9 (2010) STAFFE PER TARGA DIAGRAMMA DELLE PARTI")
-part-diagram-011904-b2.webp "ASTON MARTIN DB9 (2010) SUPPORTI TARGA, NAS DIAGRAMMA DELLE PARTI")
-part-diagram-012001-b2.webp "ASTON MARTIN DB9 (2010) CINTURE DI SICUREZZA POSTERIORI, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-012001-b5.webp "ASTON MARTIN DB9 (2010) CINTURE DI SICUREZZA ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-012001-b7.webp "ASTON MARTIN DB9 (2010) CINTURE DI SICUREZZA POSTERIORI, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-012003-b2.webp "ASTON MARTIN DB9 (2010) AIRBAG DEL PASSEGGERO DIAGRAMMA DELLE PARTI")
-part-diagram-012003-b3.webp "ASTON MARTIN DB9 (2010) AIRBAG LATERALE DIAGRAMMA DELLE PARTI")
-part-diagram-012004-b1.webp "ASTON MARTIN DB9 (2010) SISTEMI DI RITENUTA PER BAMBINI DIAGRAMMA DELLE PARTI")
-part-diagram-012004-b2.webp "ASTON MARTIN DB9 (2010) INSTALLAZIONE ROPS, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-012005-b1.webp "ASTON MARTIN DB9 (2010) SENSORI DI ATTUAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-020100-c1.webp "ASTON MARTIN DB9 (2010) TELAIO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-020100-c2.webp "ASTON MARTIN DB9 (2010) TELAIO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-020300-c1.webp "ASTON MARTIN DB9 (2010) SUPPORTI MOTORE, MANUALE DIAGRAMMA DELLE PARTI")
-part-diagram-020300-c2.webp "ASTON MARTIN DB9 (2010) SUPPORTI MOTORE, AUTOMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-020600.webp "ASTON MARTIN DB9 (2010) SCUDI ANTISPRUZZO E TERMICI DIAGRAMMA DELLE PARTI")
-part-diagram-030100-e1.webp "ASTON MARTIN DB9 (2010) STRUTTURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-030200-e1.webp "ASTON MARTIN DB9 (2010) LUBRIFICAZIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-030300-e1.webp "ASTON MARTIN DB9 (2010) RAFFREDDAMENTO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-030300-s1.webp "ASTON MARTIN DB9 (2010) RAFFREDDAMENTO DEL MOTORE (LINE FIT) DIAGRAMMA DELLE PARTI")
