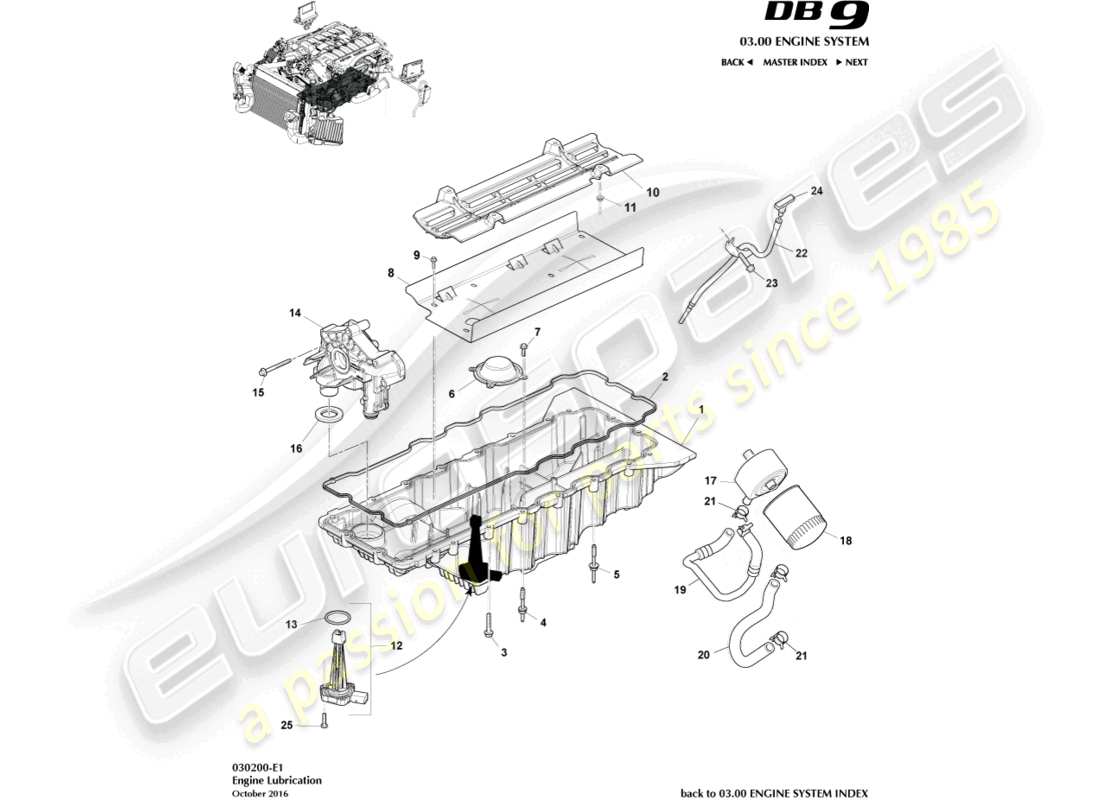

030200-E1 - Lubrificazione del motore
Aston Martin DB9 (2010) Engine Lubrication Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
1
MPN:
4G4E-6675-CC
GRUPPO COPPA OLIO
da
£736,43
da
£736,43
#
1
MPN:
8D33-6675-DA
GRUPPO COPPA OLIO
08MY, include l'articolo 12
da
£1.824,74
da
£1.824,74
#
-
-
TAPPO DI SCARICO, M12
Quantità minima dell'ordine di 8
#
2
MPN:
04-85092
GUARNIZIONE COPPA OLIO
da
£64,31
da
£64,31
#
3
MPN:
702605
BULLONE, M8X45
da
£19,37
da
£19,37
#
4
MPN:
702604
PERNO E Rondella
da
£18,04
da
£18,04
#
5
MPN:
702604
PERNO E Rondella M6X30+M8X47.5 ESAGONALE
da
£18,04
da
£18,04
#
6
MPN:
4G4E-6622-BA
GRUPPO SCHERMO E COPERCHIO, POMPA OLIO
da
£109,47
da
£109,47
#
7
MPN:
699111
BULLONE M6X18.5 ESAGONALE FLG HD
da
£0,60
da
£0,60
#
8
MPN:
8D33-6686-AA
DEFLETTORE COPPA OLIO
08MY
#
8
MPN:
8D33-6686-AD
DEFLETTORE COPPA OLIO
09MY
da
£126,15
da
£126,15
#
9
MPN:
702601
BULLONE, FLG, M6X18.5
da
£0,47
da
£0,47
#
10
MPN:
4G4E-6B660-BA
DEFLETTORE, VASSOIO DERIVAZIONE
da
£165,87
da
£165,87
#
11
MPN:
703168
DADO, FLG, M6
Superamento
Superamento
#
12
MPN:
4G43-04-10972
GRUPPO SENSORE, OLIO MOTORE BASSO
da
£59,17
da
£59,17
#
13
MPN:
8W93-87030-BA
GUARNIZIONE, SENSORE LIVELLO OLIO BASSO MOTORE
SOSTITUIRE SEMPRE. NON RIUTILIZZARE
da
£22,68
da
£22,68
#
14
MPN:
4G4E-6621-AB
GRUPPO POMPA OLIO MOTORE
AM04 MOTORE
da
£2.899,28
da
£2.899,28
#
14
MPN:
8G43-04-11112
GRUPPO POMPA OLIO MOTORE
AM09 MOTORE
da
£1.484,68
da
£1.484,68
#
15
MPN:
702552
BULLONE, M8X70
AM04 MOTORE
da
£0,68
da
£0,68
#
15
MPN:
697744
BULLONE, M6X72.5
AM04 MOTORE
da
£1,37
da
£1,37
#
15
MPN:
702552
BULLONE, M8X70
AM09 MOTORE
da
£0,68
da
£0,68
#
16
MPN:
4G43-04-10196
GUARNIZIONE TUBO DI PRELIEVO POMPA OLIO
da
£61,29
da
£61,29
#
17
MPN:
8G43-6A642-BA
GRUPPO RADIATORE, OLIO MOTORE
09MY
#
17
MPN:
44-85095
GRUPPO RADIATORE, OLIO MOTORE
da
£546,68
da
£546,68
#
-
-
INSERTO BULLONE DI MONTAGGIO RADIATORE OLIO
09MY
#
-
-
INSERTO BULLONE DI MONTAGGIO RADIATORE OLIO
#
18
MPN:
AG43-6714-AA-PK
FILTRO DELL'OLIO
Confezione da 12
da
£25,18
da
£25,18
#
19
MPN:
4G4E-6N867-BB
INSIEME TUBO E TUBO FLESSIBILE
da
£37,89
da
£37,89
#
20
MPN:
4G4E-8B451-BA
tubo flessibile
da
£42,96
da
£42,96
#
21
MPN:
702858
MORSETTO- 24 DIA
2 per tubo
da
£2,14
da
£2,14
#
22
MPN:
4G4E-6754-AD
GRUPPO TUBO, INDICATORE LIVELLO OLIO
da
£36,01
da
£36,01
#
23
MPN:
701745
BULLONE, TESTA FLANGIA M8, TUBO ASTA IMMERGENTE
da
£0,47
da
£0,47
#
24
MPN:
4G4E-6750-AA
ASTINA
#
24
MPN:
8D33-6750-AA
ASTINA
08MY
#
24
MPN:
8D33-6750-CA
ASTINA
09MY
da
£29,67
da
£29,67
#
-
-
ETICHETTA, ASTINA DI LIVELLO OLIO MOTORE
Non illustrato
#
25
MPN:
700607
VITE M6X20 ESAGONALE FLG HD
da
£0,47
da
£0,47
