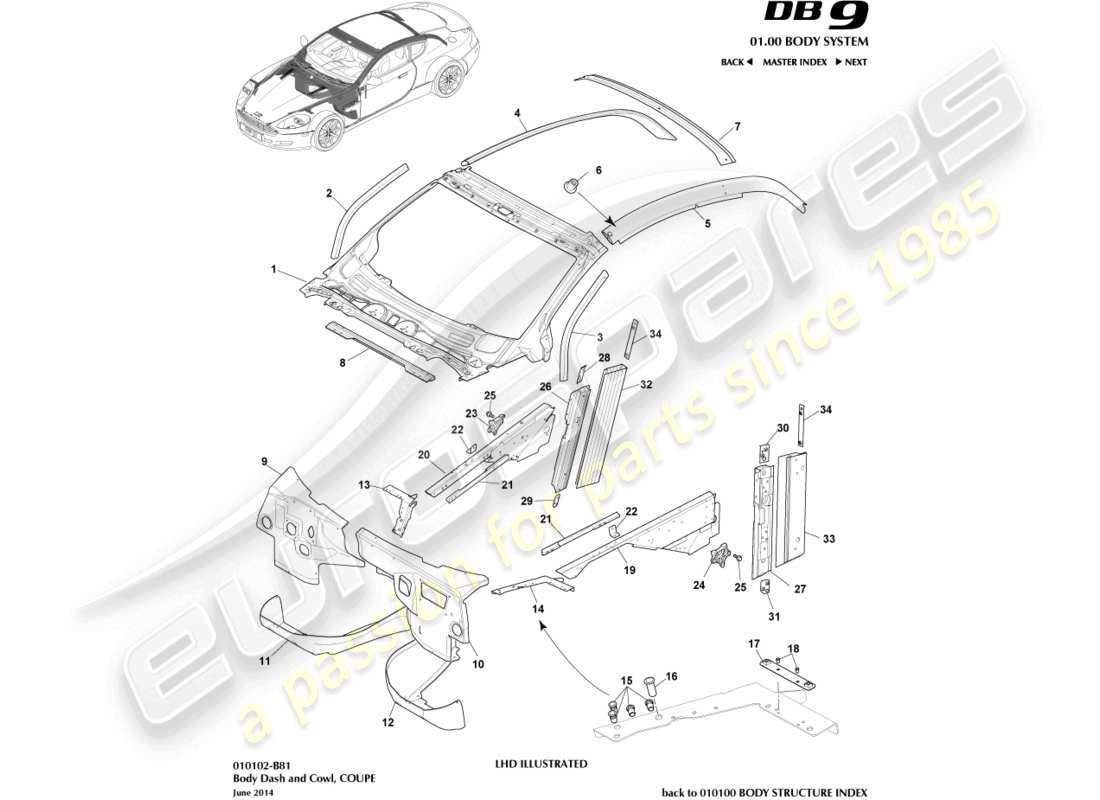

aston martin db9 (2010) cruscotto e cofano, coupé diagramma delle parti

010102-B81 - Cruscotto e cofano, Coupé

Aston Martin DB9 (2010) Body Dash and Cowl, Coupe Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
        #
        Numero di parte
        Descrizione
        Chiave
        Prezzo
        # 1
        MPN: 4G43-C03014-BR
        GRUPPO TELAIO, PARABREZZA, RHD
        Gatto strutturale. Un solo
        GRUPPO TELAIO, PARABREZZA, RHD Genuine Aston Martin - Nuovo (Per ordinare)
        # 1
        MPN: 4G43-C03014-1
        GRUPPO TELAIO, PARABREZZA, GUIDA A GUIDA A SINISTRA
        Gatto strutturale. Un solo
        GRUPPO TELAIO, PARABREZZA, GUIDA A GUIDA A SINISTRA Genuine Aston Martin - Nuovo (Per ordinare)
        # 2
        MPN: 6G33-F02526-AB
        PILASTRO CORPO ANTERIORE RINFORZATO DESTRO
        Gatto strutturale. Un solo
        PILASTRO CORPO ANTERIORE RINFORZATO DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
        # 3
        MPN: 6G33-F02527-AB
        PILASTRO ANTERIORE RINFORZATO, SX
        Gatto strutturale. Un solo
        PILASTRO ANTERIORE RINFORZATO, SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 4
        MPN: 8G43-C513A07-AB
        SPONDA LATERALE DEL TETTO REINF, DESTRA
        Gatto strutturale. Un solo
        da £175,70
        da £175,70
        RINFORZO LINEA LATERALE TETTO, DX Genuine Aston Martin - Nuovo (Per ordinare)
        # 5
        MPN: 8G43-C513A08-AA
        SPONDA LATERALE DEL TETTO REINF, SX
        Gatto strutturale. Un solo
        RINFORZO LINEA LATERALE TETTO, SINISTRO Genuine Aston Martin - Nuovo (Per ordinare)
        # 6
        MPN: 9G43-90907-AA
        DADO CANNA M6
        Gatto strutturale. Un solo
        da £0,57
        da £0,57
        DADO CANNA, M6 Genuine Aston Martin - Nuovo (Per ordinare)
        # 7
        MPN: 8G43-C42220-AB
        CORNICE, LUNOTTO POSTERIORE, SUPERIORE
        Gatto strutturale. Un solo
        CORNICE, LUNOTTO POSTERIORE, SUPERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # 8
        MPN: 6G33-10414-AB
        MEMBRO, CROCE ANTERIORE AL CRUSCOTTO
        Gatto strutturale. Un solo
        MEMBRO, CS ANTERIORE AL DH Genuine Aston Martin - Nuovo (Per ordinare)
        # 9
        MPN: 6G33-F01760-AA
        PANNELLO SUPERIORE CRUSCOTTO, DESTRA, LHD
        Gatto strutturale. Un solo
        PANNELLO SUPERIORE CRUSCOTTO, DESTRA, LHD Genuine Aston Martin - Nuovo (Per ordinare)
        # 9
        MPN: 6G33-F01760-BA
        PANNELLO SUPERIORE CRUSCOTTO, DESTRO, RHD
        Gatto strutturale. Un solo
        PANNELLO SUPERIORE CRUSCOTTO, DESTRO, RHD Genuine Aston Martin - Nuovo (Per ordinare)
        # 10
        MPN: 6G33-F01761-AA
        PANNELLO SUPERIORE CRUSCOTTO, SINISTRO, LHD
        Gatto strutturale. Un solo
        PANNELLO SUPERIORE CRUSCOTTO, SINISTRO, LHD Genuine Aston Martin - Nuovo (Per ordinare)
        # 10
        MPN: 6G33-F01761-BA
        PANNELLO SUPERIORE CRUSCOTTO, SINISTRO, RHD
        Gatto strutturale. Un solo
        PANNELLO SUPERIORE CRUSCOTTO, SINISTRO, RHD Genuine Aston Martin - Nuovo (Per ordinare)
        # 11
        MPN: 6G33-F01612-AB
        PANNELLO LATO CRUSCOTTO DESTRO
        Gatto strutturale. Un solo
        PANNELLO LATO CRUSCOTTO DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
        # 12
        MPN: 6G33-F01613-AA
        PANNELLO LATO CRUSCOTTO SX
        Gatto strutturale. Un solo
        PANNELLO LATO CRUSCOTTO SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 13
        MPN: 8G43-16430-AA
        PIASTRA RISCONTRO COFANO REINF, DX
        Gatto strutturale. Un solo
        da £34,75
        da £34,75
        RINFORZO RISCONTRO COFANO DX Genuine Aston Martin - Nuovo (Per ordinare)
        # 14
        MPN: 8G43-16431-AA
        PIASTRA RISCONTRO COFANO REINF, SX
        Gatto strutturale. Un solo
        da £53,90
        da £53,90
        RINFORZO RISCONTRO COFANO SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 15
        MPN: 6G33-56316-AA
        DADO RIV M8, TESTA PIATTA ZIGRINATA
        Gatto strutturale. Un solo
        da £0,47
        da £0,47
        RIVNUT M8 Genuine Aston Martin - Nuovo (Per ordinare)
        # 16
        MPN: 6G33-46768-AA
        DADO RIV M6, TESTA PIATTA
        Gatto strutturale. Un solo
        da £1,07
        da £1,07
        RIVNUT M6/M10L Genuine Aston Martin - Nuovo in magazzino
        # 17
        MPN: 8G43-199901-AA
        PIASTRA DADO, M6
        Gatto strutturale. Un solo
        da £3,39
        da £3,39
        STAFFA NUTPLATE HD LMP Genuine Aston Martin - Nuovo (Per ordinare)
        # 18
        MPN: 703074
        RIVETTO, 4.65X13.8
        Gatto strutturale. Un solo
        RIVETTO, 4.65X13.8 Genuine Aston Martin - Nuovo (Per ordinare)
        # 19
        MPN: 4G43-20-10882
        ESTRUSIONE, PARAFANGO ANTERIORE, SX
        Gatto strutturale. Un solo
        da £649,33
        da £649,33
        ESTRUSIONE, PARAFANGO ANTERIORE, SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 20
        MPN: 4G43-20-10881
        ESTRUSIONE, GREMBIULE PARAFANGO ANTERIORE, DESTRO
        Gatto strutturale. Un solo
        da £649,33
        da £649,33
        ESTRUSIONE, GREMBIULE PARAFANGO ANTERIORE, DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
        # 21
        MPN: 6G33-17F790-AC
        PIASTRA NUTALE, M10
        Gatto strutturale. Un solo
        PIASTRA NUTALE, M10 Genuine Aston Martin - Nuovo (Per ordinare)
        # 22
        MPN: 6G33-C18178-AB
        STAFFA MONTAGGIO SERRANDA GAS
        Gatto strutturale. Un solo
        da £4,32
        da £4,32
        STAFFA MONTAGGIO SERRANDA GAS Genuine Aston Martin - Nuovo (Per ordinare)
        # 23
        MPN: GO8G43-16A681-AB
        CERNIERA COFANO REINF SUL CORPO, DX
        RINFORZO CERNIERA COFANO SU CORPO, DX Genuine Aston Martin - Nuovo (Per ordinare)
        # 24
        MPN: GO8G43-16A682-AB
        CERNIERA COFANO REINF SUL CORPO, SX
        da £26,29
        da £26,29
        CERNIERA COFANO RINFORZATA SULLA CORPO, SINISTRA Genuine Aston Martin - Nuovo (Per ordinare)
        # 25
        MPN: 700607
        VITE, FLG, M6X20
        da £0,47
        da £0,47
        VITE M6X20 FLANGIA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
        # 26
        MPN: P06G33-F02660-BA
        PILASTRO ANTERIORE INFERIORE CORPO DESTRO
        Gatto strutturale. Un solo
        PILASTRO CORPO ANTERIORE INFERIORE ANTERIORE DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
        # 27
        MPN: P06G33-F02661-BA
        PILASTRO INFERIORE CORPO ANTERIORE SX
        Gatto strutturale. Un solo
        PILASTRO CORPO ANTERIORE INFERIORE ANTERIORE, SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 28
        MPN: 6G33-71490-AA
        PIASTRA DADO M8, CERNIERA MONTANTE, SUPERIORE, DESTRA
        Gatto strutturale. Un solo
        da £5,40
        da £5,40
        PIASTRA DADO, CERNIERA A MONTANTE, SUPERIORE, DESTRA Genuine Aston Martin - Nuovo (Per ordinare)
        # 29
        MPN: 6G33-15110-AA
        PIASTRA DADO M8, CERNIERA MONTANTE, INFERIORE, DESTRA
        Gatto strutturale. Un solo
        da £4,87
        da £4,87
        PIASTRA DADO M8, CERNIERA MONTANTE INFERIORE DX Genuine Aston Martin - Nuovo (Per ordinare)
        # 30
        MPN: 6G33-94545-AA
        PIASTRA DADO M8, CERNIERA MONTANTE, SUPERIORE, SINISTRA
        Gatto strutturale. Un solo
        da £5,31
        da £5,31
        PIASTRA A POST HNG Genuine Aston Martin - Nuovo (Per ordinare)
        # 31
        MPN: 6G33-15111-AA
        PIASTRA DADO M8, CERNIERA MONTANTE, INFERIORE, SINISTRA
        Gatto strutturale. Un solo
        da £4,87
        da £4,87
        NUTCLATE A POST INFERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # 32
        MPN: P06G33-F02662-BA
        ESTRUSIONE, PILASTRO CORPO ANTERIORE INFERIORE, DESTRA
        Gatto strutturale. Un solo
        ESTRUSIONE, PILASTRO CORPO ANTERIORE INFERIORE, DESTRA Genuine Aston Martin - Nuovo (Per ordinare)
        # 33
        MPN: P06G33-F02663-BA
        ESTRUSIONE, PILASTRO ANTERIORE INFERIORE, SX
        Gatto strutturale. Un solo
        ESTRUSIONE, PILASTRO ANTERIORE INFERIORE, SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 34
        MPN: 6G33-486226-AA
        PIASTRA NUT M8, RAGGIO IP
        Gatto strutturale. Un solo
        da £5,40
        da £5,40
        TRAVE IP PIASTRA M8 Genuine Aston Martin - Nuovo (Per ordinare)
