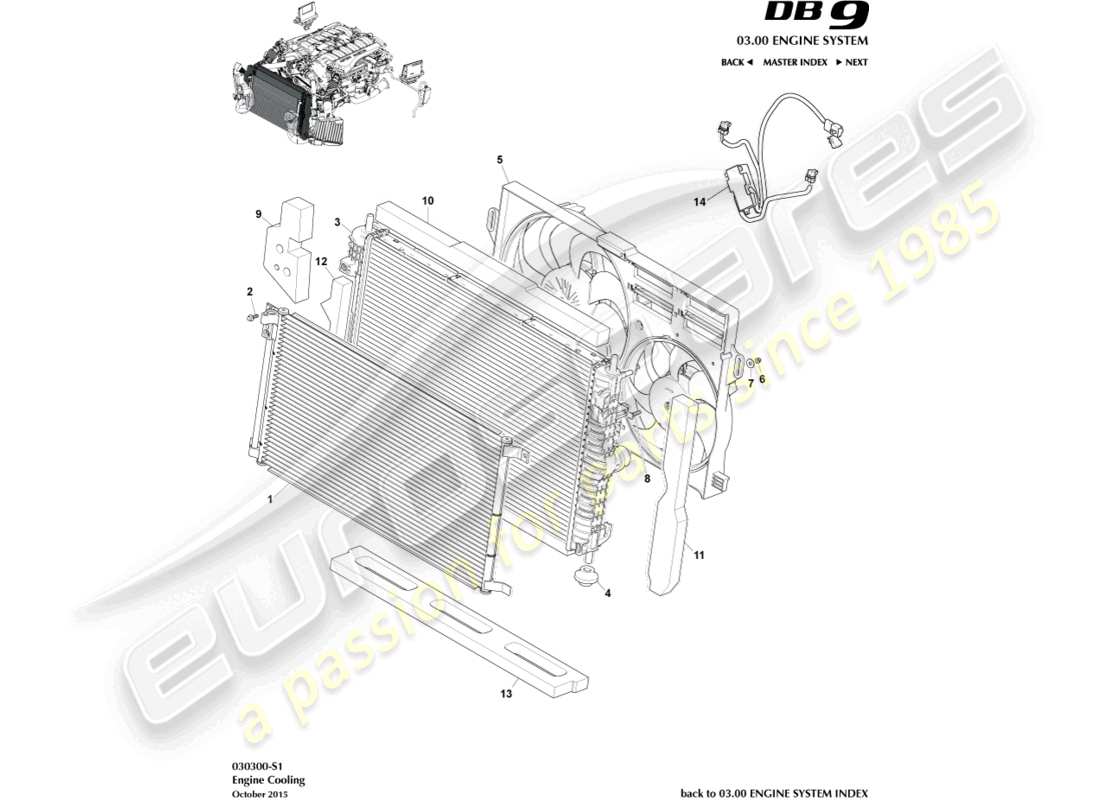

aston martin db9 (2008) raffreddamento del motore (line fit) diagramma delle parti

030300-S1 - Raffreddamento del motore (Line Fit)

Aston Martin DB9 (2008) Engine Cooling (Line Fit) Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
              #
              Numero di parte
              Descrizione
              Chiave
              Prezzo
              # 1
              MPN: 9G43-19710-AA
              CONDENSATORE
              da £404,21
              da £404,21
              GRUPPO CONDENSATORE Genuine Aston Martin - Nuovo (Per ordinare)
              # 2
              MPN: 703750
              BULLONE, FLG, M6X20
              da £1,70
              da £1,70
              SCREW-M6X20 FLD ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
              # 3
              MPN: 32-121574-AD
              GRUPPO RADIATORE
              Fino a 08MY
              da £1.071,06
              da £1.071,06
              Montaggio del radiatore Genuine Aston Martin - Nuovo (Per ordinare)
              # 3
              MPN: 8D33-8005-AC
              GRUPPO RADIATORE
              DA 08MY
              da £866,35
              da £866,35
              Questa parte sostituisce il numero di parte 8D33-8005-AB
              Montaggio del radiatore Genuine Aston Martin - Nuovo (Per ordinare)
              # 3
              MPN: 6G43-4190-AA
              GRUPPO RADIATORE
              Pacchetto di raffreddamento estremo
              Montaggio del radiatore Genuine Aston Martin - Nuovo (Per ordinare)
              # 4
              MPN: 32-85101-PK
              BOCCOLA DI MONTAGGIO
              da £3,17
              da £3,17
              BOCCOLA DI MONTAGGIO Genuine Aston Martin - Nuovo (Per ordinare)
              BOCCOLA DI MONTAGGIO Genuine Aston Martin - Usato in magazzino
              # 4
              MPN: 6G43-8B414-AA
              BOCCOLA DI MONTAGGIO
              Pacchetto di raffreddamento estremo
              da £19,41
              da £19,41
              BOCCOLA DI MONTAGGIO Genuine Aston Martin - Nuovo (Per ordinare)
              # 5
              MPN: 4G43-8C607-AA
              GRUPPO VENTOLA E MOTORE, RADIATORE
              Fino a 08MY
              da £839,10
              da £839,10
              GRUPPO VENTOLA E MOTORE, RADIATORE Genuine Aston Martin - Nuovo (Per ordinare)
              GRUPPO VENTOLA E MOTORE, RADIATORE Genuine Aston Martin - Usato in magazzino
              # 5
              MPN: 8D33-8C607-AC
              GRUPPO VENTOLA E MOTORE, RADIATORE
              DA 08MY
              GRUPPO VENTOLA E MOTORE, RADIATORE Genuine Aston Martin - Nuovo (Per ordinare)
              # 6
              MPN: 697122
              Noce, M6
              Fino a 08MY
              da £0,47
              da £0,47
              DADO, NYLOC, M6 Genuine Aston Martin - Nuovo (Per ordinare)
              # 6
              MPN: 703168
              DADO, FLG, M6
              DA 08MY
              Superamento
              Superamento
              Genuine Aston Martin (non più disponibile su ordinazione)
              # 7
              MPN: 699614
              Rondella, PIASTRA
              da £10,52
              da £10,52
              Rondella 22X6.8X2 ST Genuine Aston Martin - Nuovo (Per ordinare)
              # 8
              MPN: 703728
              BULLONE, M6, TESTA QUADRA
              da £7,41
              da £7,41
              SCREW-M6X19QUADRATOHD Genuine Aston Martin - Nuovo (Per ordinare)
              # 9
              MPN: 4G43-C8585-BA
              RILIEVO DI GOMMA PIUMA
              da £3,88
              da £3,88
              RILIEVO DI GOMMA PIUMA Genuine Aston Martin - Nuovo (Per ordinare)
              # 10
              MPN: 4G43-8N301-AB
              GUARNIZIONE SUPERIORE RADIATORE
              Fino a 08MY
              GUARNIZIONE SUPERIORE RADIATORE Genuine Aston Martin - Nuovo (Per ordinare)
              # 10
              MPN: 8D33-8N301-AA
              GUARNIZIONE SUPERIORE RADIATORE
              DA 08MY
              da £12,13
              da £12,13
              GUARNIZIONE SUPERIORE RADIATORE Genuine Aston Martin - Nuovo (Per ordinare)
              # 10
              MPN: 6G43-8N301-AA
              GUARNIZIONE SUPERIORE RADIATORE
              Pacchetto di raffreddamento estremo
              GUARNIZIONE SUPERIORE RADIATORE Genuine Aston Martin - Nuovo (Per ordinare)
              # 11
              MPN: 4G43-F8B171-AA
              GUARNIZIONE RADIATORE SX
              Fino a 08MY
              da £17,86
              da £17,86
              GUARNIZIONE RADIATORE -SINISTRO/DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
              # 11
              MPN: 8D33-F8B171-AA
              GUARNIZIONE RADIATORE SX
              DA 08MY
              da £14,07
              da £14,07
              GUARNIZIONE RADIATORE SX Genuine Aston Martin - Nuovo (Per ordinare)
              # 12
              MPN: 4G43-F8B171-AA
              GUARNIZIONE RADIATORE DX
              Fino a 08MY
              da £17,86
              da £17,86
              GUARNIZIONE RADIATORE -SINISTRO/DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
              # 12
              MPN: 8D33-F8B170-AA
              GUARNIZIONE RADIATORE DX
              DA 08MY
              da £14,07
              da £14,07
              GUARNIZIONE RADIATORE DX Genuine Aston Martin - Nuovo (Per ordinare)
              # 12
              MPN: 4G43-F8B171-AA
              GUARNIZIONE RADIATORE DX
              Pacchetto di raffreddamento estremo
              da £17,86
              da £17,86
              GUARNIZIONE RADIATORE -SINISTRO/DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
              # 13
              MPN: 4G43-8C477-AB
              GUARNIZIONE INFERIORE RADIATORE
              Fino a 08MY
              da £23,47
              da £23,47
              GUARNIZIONE INFERIORE RADIATORE Genuine Aston Martin - Nuovo (Per ordinare)
              # 13
              MPN: 8D33-8C477-AA
              GUARNIZIONE INFERIORE RADIATORE
              DA 08MY
              da £13,40
              da £13,40
              GUARNIZIONE IN SCHIUMA - INFERIORE Genuine Aston Martin - Nuovo (Per ordinare)
              # 13
              MPN: 6G43-8C477-AA
              GUARNIZIONE INFERIORE RADIATORE
              Pacchetto di raffreddamento estremo
              GUARNIZIONE INFERIORE RADIATORE Genuine Aston Martin - Nuovo (Per ordinare)
              # 14
              MPN: 4G43-37-10479
              MODULO VENTOLA
              Fino a 08MY
              da £381,89
              da £381,89
              MODULATORE, VENTOLA DI RAFFREDDAMENTO Genuine Aston Martin - Nuovo (Per ordinare)
              MODULATORE, VENTOLA DI RAFFREDDAMENTO Genuine Aston Martin - Usato in magazzino
              # -
              -
              FUSIBILE, 80A, MOTORE VENTOLA DI RAFFREDDAMENTO
              # -
              -
              ANTIGELO, 1 L X 12
