aston martin db9 (2007) linea di aria condizionata, guida a destra diagramma delle parti

120305-S2 - Linea di aria condizionata, guida a destra

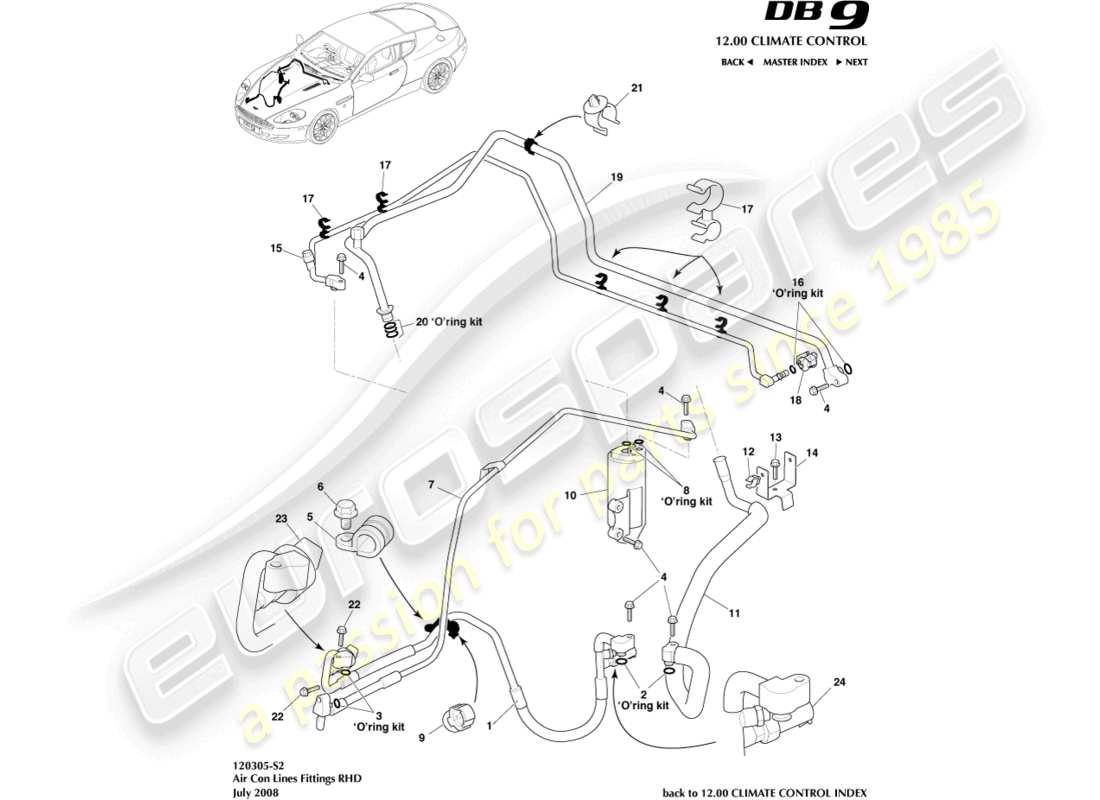

Aston Martin DB9 (2007) Air Con Line, RHD Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                        #
                                        Numero di parte
                                        Descrizione
                                        Chiave
                                        Prezzo
                                        # 1
                                        MPN: 4G43-19972-BE
                                        GRUPPO TUBO, DA COMPRESSORE A CONDENSATORE
                                        Fino a 17/9/07
                                        Superamento
                                        Superamento
                                        Genuine Aston Martin (non più disponibile su ordinazione)
                                        # 1
                                        MPN: 7G43-19972-AA
                                        GRUPPO TUBO, DA COMPRESSORE A CONDENSATORE
                                        Da 17/9/07
                                        GRUPPO TUBO, COMPRESSORE A CONDENSATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 2
                                        MPN: 4G43-89-10909-PK
                                        KIT O-RING
                                        da £3,51
                                        da £3,51
                                        O RINGS-COMPRESSOR-2 Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 3
                                        MPN: 4G43-89-10910-PK
                                        KIT O-RING
                                        da £3,51
                                        da £3,51
                                        O-RING-CONDENSATORE (confezione da 2) Genuine Aston Martin - Nuovo in magazzino
                                        # 4
                                        MPN: 701150
                                        BULLONE, M6X30
                                        BULLONE, FLANGIA M6X30 Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 4
                                        MPN: 703199
                                        BULLONE, M6X30
                                        08MY da (V) A09110
                                        da £0,47
                                        da £0,47
                                        BULLONE M6X30 FLANGIA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 5
                                        MPN: 699634
                                        CLIP, M6, 13MM
                                        da £1,29
                                        da £1,29
                                        CLIP-P 13X15XM6 Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 6
                                        MPN: 700099
                                        VITE, FLG, M6X20
                                        07MY
                                        VITE, FLANGIA, M6X20 PIASTRA AL CORPO Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 6
                                        MPN: 703203
                                        VITE, FLG, M6X25
                                        08MY da (V) A09110
                                        da £0,47
                                        da £0,47
                                        VITE M6X20 FLNG ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                        BULLONE DI SUPPORTO RADIATORE INFERIORE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                        # 8
                                        MPN: 4G43-89-10908-PK
                                        KIT O-RING
                                        da £3,44
                                        da £3,44
                                        O-RING-RICEVITORE(2) Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 9
                                        MPN: 701180
                                        CLIP, 14X4
                                        da £0,82
                                        da £0,82
                                        CLIP 14.0X4.0 SPINGERE Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 11
                                        MPN: AG43-19A705-AA
                                        GRUPPO TUBO, USCITA EVAPORATORE
                                        da £199,69
                                        da £199,69
                                        MONTAGGIO VASCA A/C EVP OLET Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 12
                                        MPN: 701181
                                        CLIP, TUBO
                                        da £1,85
                                        da £1,85
                                        CLIP 16X6.5X1.5-6 Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 13
                                        MPN: 701196
                                        VITE, FLG, M6X16
                                        VITE/ Rondella M6X16 Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 14
                                        MPN: 4G43-6147X-AD
                                        GRUPPO STAFFA
                                        da £24,29
                                        da £24,29
                                        BRKT-A/C/ELEC Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 15
                                        MPN: 4G43-19835-CF
                                        TUBO, R/ESSICCATORE PER EVAP
                                        07MY
                                        da £50,00
                                        da £50,00
                                        Genuine Aston Martin (non più disponibile su ordinazione)
                                        TUBO, R/ESSICCATORE PER EVAPORATORE Genuine Aston Martin - Usato in magazzino
                                        # 15
                                        MPN: 8G43-19835-CA
                                        TUBO, R/ESSICCATORE PER EVAP
                                        08MY da (V) A09110
                                        TUBO, R/ESSICCATORE PER EVAPORATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 16
                                        MPN: 6G43-89-10446-PK
                                        KIT O-RING
                                        da £5,64
                                        da £5,64
                                        KIT O-RING, PER L'EVAPORATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 17
                                        MPN: 701182
                                        CLIP, GIREVOLE
                                        da £1,20
                                        da £1,20
                                        CLIP-GIREVOLE Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 18
                                        MPN: 4G43-4073A-AA
                                        MORSETTO
                                        da £3,07
                                        da £3,07
                                        MORSETTO Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 19
                                        MPN: 4G43-19A705-CD
                                        TUBO USCITA EVAP
                                        07MY
                                        da £184,92
                                        da £184,92
                                        TUBO, USCITA EVAPORATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 19
                                        MPN: 8G43-19A705-CA
                                        TUBO, GRUPPO USCITA EVAPORATORE A/C, SUPERIORE
                                        08MY da (V) A09110
                                        TUBO, GRUPPO USCITA EVAPORATORE A/C, SUPERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 20
                                        MPN: 4G43-89-10912-PK
                                        KIT O-RING
                                        da £4,83
                                        da £4,83
                                        KIT O-RING Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 21
                                        MPN: 701172
                                        CLIPARE, INSERIRE
                                        da £0,47
                                        da £0,47
                                        CLIP 16X2.8-3.3 Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 22
                                        MPN: 699849
                                        VITE, M8X30
                                        07MY
                                        VITE, M8X30, BRACCIO PER SCHIACCIARE LA LATTINA Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 22
                                        MPN: 703201
                                        VITE, M8X30
                                        08MY da (V) A09110
                                        da £0,47
                                        da £0,47
                                        VITE M8X30 FLNG ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 23
                                        MPN: 1R12-89-10192
                                        COMPLETO INTERRUTTORE, AC, ALTA PRESSIONE
                                        da £182,11
                                        da £182,11
                                        INTERRUTTORE A/C-ALTA PRES Genuine Aston Martin - Nuovo (Per ordinare)
                                        INTERRUTTORE A/C-ALTA PRES Genuine Aston Martin - Usato in magazzino
                                        # 24
                                        MPN: 1R12-89-10193
                                        INTERRUTTORE, AC, INTERRUTTORE DI PRESSIONE
                                        da £136,70
                                        da £136,70
                                        INTERRUTTORE, ARIA CONDIZIONATA, INTERRUTTORE DI PRESSIONE Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 24
                                        MPN: 6L24-19D594-BA
                                        INTERRUTTORE, AC, INTERRUTTORE DI PRESSIONE
                                        INTERRUTTORE, ARIA CONDIZIONATA, INTERRUTTORE DI PRESSIONE Genuine Aston Martin - Nuovo (Per ordinare)
                                        # 24
                                        MPN: 6F93-19D594-AA
                                        INTERRUTTORE, AC, INTERRUTTORE DI PRESSIONE
                                        Genuine Aston Martin (non più disponibile su ordinazione)
                                        INTERRUTTORE, ARIA CONDIZIONATA, INTERRUTTORE DI PRESSIONE Genuine Aston Martin - Usato in magazzino
                                        # -
                                        -
                                        REFRIGERANTE ARIA CONDIZIONATA
