aston martin cygnet (2012) sistema di iniezione del carburante diagramma delle parti

10.0102.01.1 - Sistema di iniezione del carburante

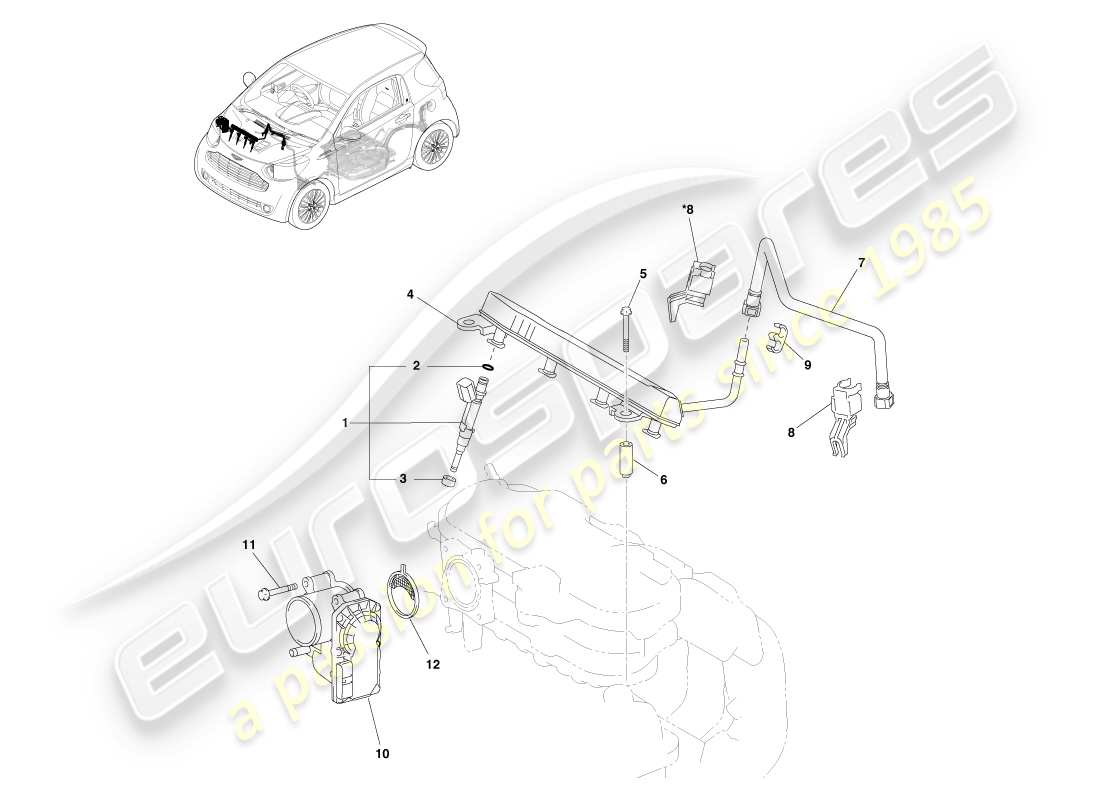

Aston Martin Cygnet (2012) Fuel Injection System Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                        #
                        Numero di parte
                        Descrizione
                        Chiave
                        Prezzo
                        # 1
                        MPN: 23209-49205
                        GRUPPO INIETTORE CARBURANTE
                        GRUPPO INIETTORE Genuine Aston Martin - Nuovo (Per ordinare)
                        # 2
                        MPN: 90301-07042
                        O-RING, INIETTORE CARBURANTE
                        SQUILLO Genuine Aston Martin - Nuovo (Per ordinare)
                        # 3
                        MPN: 23291-0J020
                        ISOLANTE, VIBRAZIONE INIETTORE
                        da £3,84
                        da £3,84
                        ISOLANTE Genuine Aston Martin - Nuovo (Per ordinare)
                        # 4
                        MPN: 23814-47020
                        TUBO MANDATA CARBURANTE
                        TUBO Genuine Aston Martin - Nuovo (Per ordinare)
                        # 5
                        MPN: 90105-W0138
                        BULLONE FLANGIA J807
                        da £1,27
                        da £1,27
                        BULLONE Genuine Aston Martin - Nuovo (Per ordinare)
                        # 6
                        MPN: 23891-47010
                        DISTANZIATORE, N.1, TUBO DI MANDATA
                        DISTANZIATORE Genuine Aston Martin - Nuovo (Per ordinare)
                        # 7
                        MPN: 23271-47010
                        TUBO CARBURANTE
                        tubo flessibile Genuine Aston Martin - Nuovo (Per ordinare)
                        # 8
                        MPN: 23841-21050
                        MORSETTO TUBO CARBURANTE, N.1, (PER EFI)
                        *da 05/2009 a 09/2010
                        MORSETTO Genuine Aston Martin - Nuovo (Per ordinare)
                        # 8
                        MPN: 23841-36010
                        MORSETTO TUBO CARBURANTE, N.1, (PER EFI)
                        *da 10/2010
                        MORSETTO Genuine Aston Martin - Nuovo (Per ordinare)
                        # 9
                        MPN: 77281-50040
                        FASCETTA TUBO CARBURANTE
                        da £2,77
                        da £2,77
                        MORSETTO Genuine Aston Martin - Nuovo (Per ordinare)
                        # 10
                        MPN: 22030-47020
                        GRUPPO CORPO, ACCELERATORE CON MOTORE
                        da £676,62
                        da £676,62
                        MONTAGGIO DEL CORPO Genuine Aston Martin - Nuovo (Per ordinare)
                        # 11
                        MPN: 91551-80650
                        BULLONE FLANGIA
                        da £0,99
                        da £0,99
                        BULLONE Genuine Aston Martin - Nuovo (Per ordinare)
                        # 12
                        MPN: 22271-47020
                        GUARNIZIONE CORPO FARFALLATO
                        da £2,55
                        da £2,55
                        GUARNIZIONE Genuine Aston Martin - Nuovo (Per ordinare)
